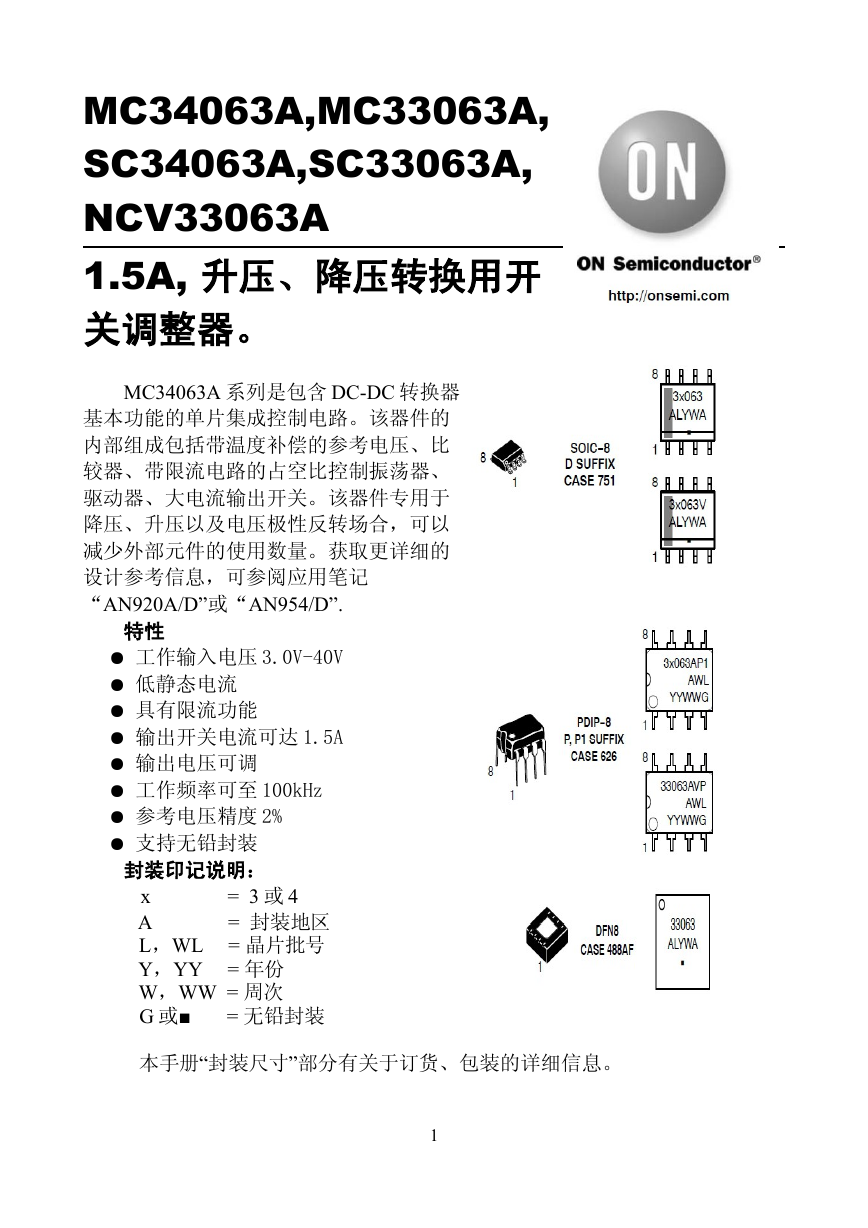

MC34063A,MC33063A, SC34063A,SC33063A, NCV33063A 1.5A, 升压、降压转换用开关调整器。 MC34063A 系列是包含 DC-DC 转换器基本功能的单片集成控制电路。该器件的内部组成包括带温度补偿的参考电压、比较器、带限流电路的占空比控制振荡器、驱动器、大电流输出开关。该器件专用于降压、升压以及电压极性反转场合，可以减少外部元件的使用数量。获取更详细的设计参考信息，可参阅应用笔记 “AN920A/D”或“AN954/D”. 特性 ● 工作输入电压 3.0V-40V ● 低静态电流 ● 具有限流功能 ● 输出开关电流可达 1.5A ● 输出电压可调 ● 工作频率可至 100kHz ● 参考电压精度 2% ● 支持无铅封装封装印记说明： x = 3 或 4 A = 封装地区 L，WL = 晶片批号 Y，YY = 年份 W，WW = 周次 G 或■ = 无铅封装本手册封装尺寸部分有关于订货、包装的详细信息。 “ ” 1

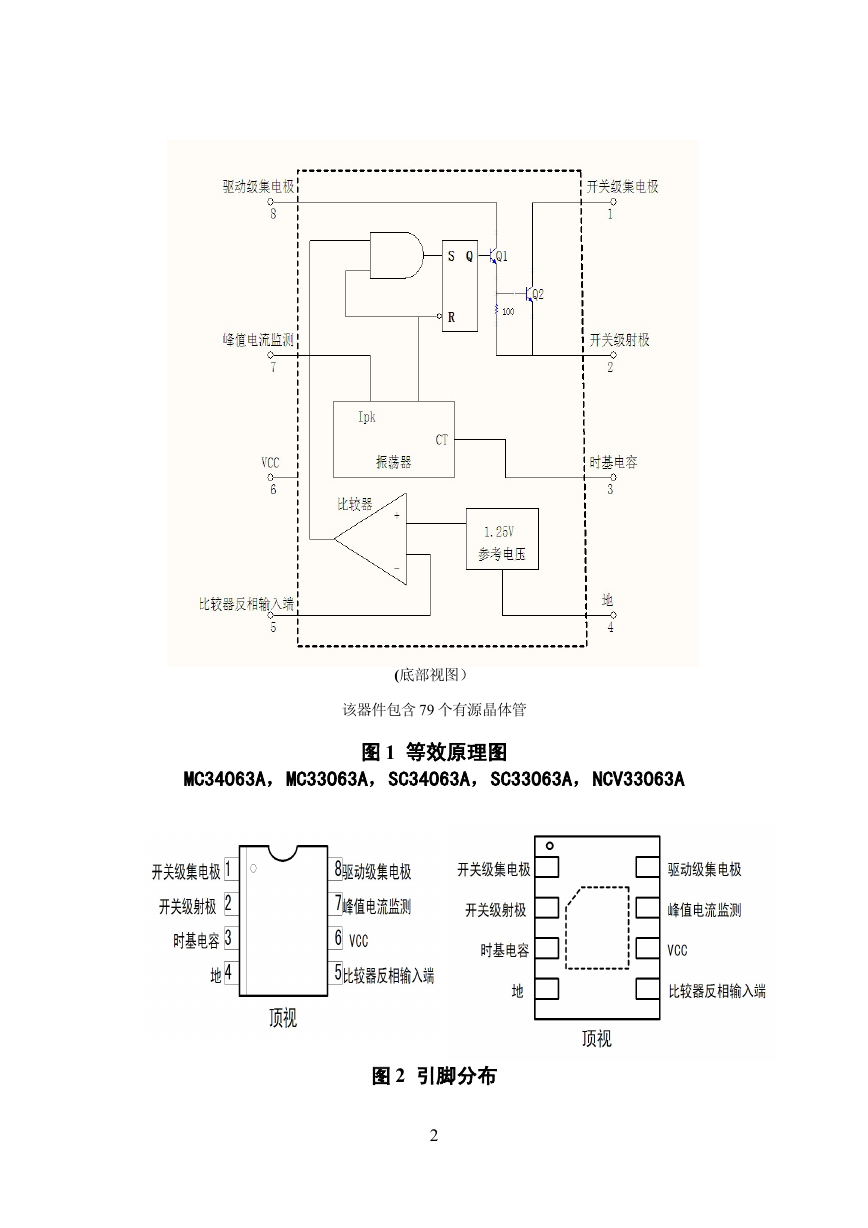

(底部视图）该器件包含 79 个有源晶体管图 1 等效原理图 MC34063A，MC33063A，SC34063A，SC33063A，NCV33063A 图 2 引脚分布 2

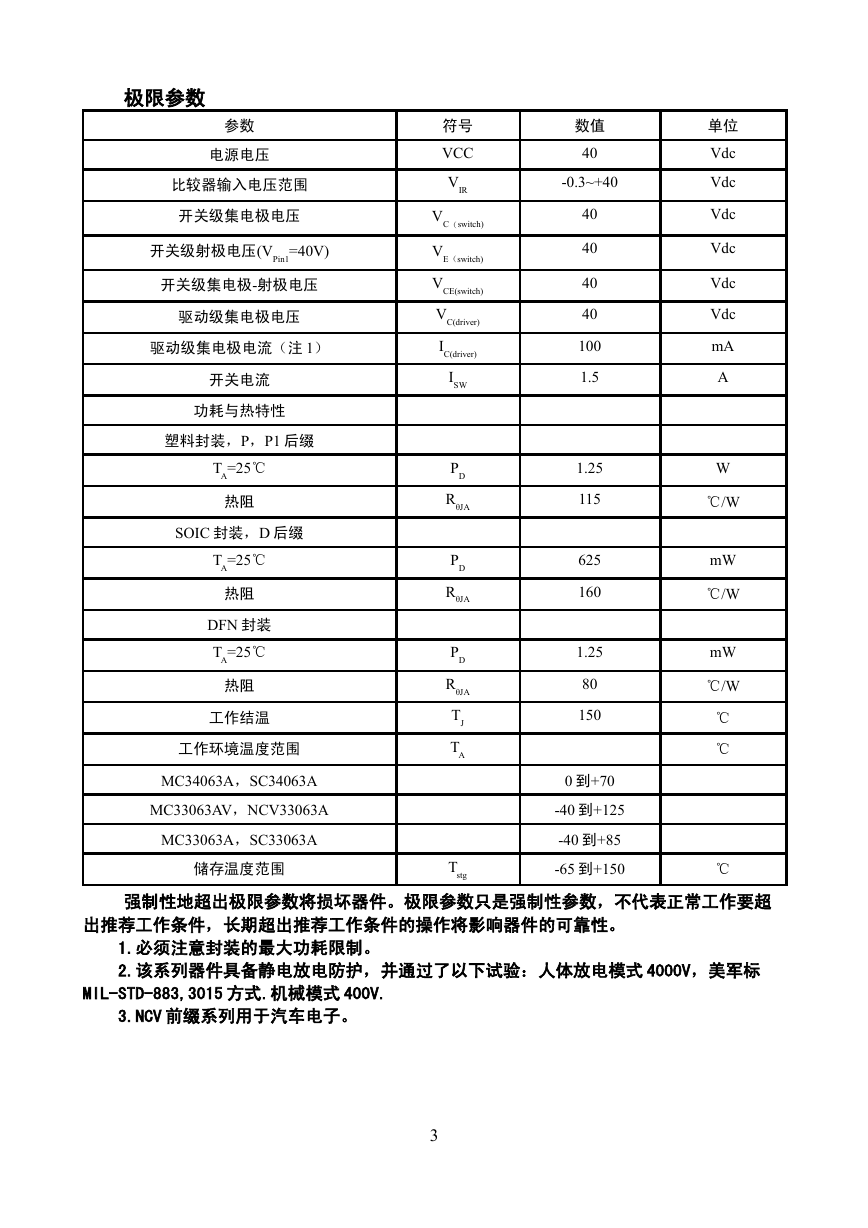

极限参数参数电源电压比较器输入电压范围开关级集电极电压开关级射极电压(VPin1=40V) 开关级集电极-射极电压驱动级集电极电压驱动级集电极电流（注 1）开关电流功耗与热特性塑料封装，P，P1 后缀 TA=25℃ 热阻 SOIC 封装，D 后缀 TA=25℃ 热阻 DFN 封装 TA=25℃ 热阻工作结温工作环境温度范围 MC34063A，SC34063A MC33063AV，NCV33063A MC33063A，SC33063A 储存温度范围符号 VCC VIR VC（switch) VE（switch) VCE(switch) VC(driver) IC(driver) ISW PD RθJA PD RθJA PD RθJA TJ TA Tstg 数值 40 -0.3~+40 40 40 40 40 100 1.5 1.25 115 625 160 1.25 80 150 0 到+70 -40 到+125 -40 到+85 -65 到+150 单位 Vdc Vdc Vdc Vdc Vdc Vdc mA A W ℃/W mW ℃/W mW ℃/W ℃ ℃ ℃ 强制性地超出极限参数将损坏器件。极限参数只是强制性参数，不代表正常工作要超出推荐工作条件，长期超出推荐工作条件的操作将影响器件的可靠性。 1.必须注意封装的最大功耗限制。 2.该系列器件具备静电放电防护，并通过了以下试验：人体放电模式 4000V，美军标 MIL-STD-883,3015 方式.机械模式 400V. 3.NCV 前缀系列用于汽车电子。 3

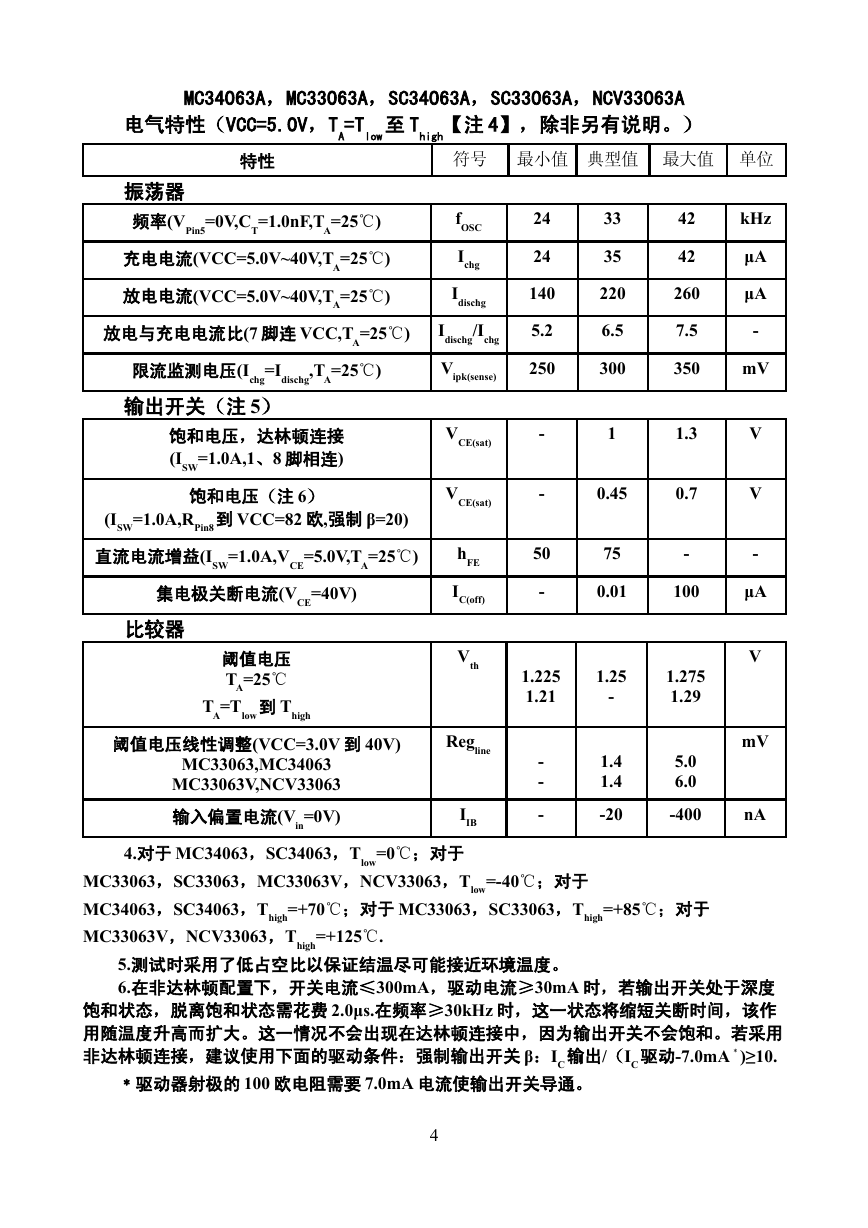

MC34063A，MC33063A，SC34063A，SC33063A，NCV33063A 电气特性（VCC=5.0V，T =T A low 至 T high 【注 4】，除非另有说明。）特性符号最小值典型值最大值单位振荡器频率(VPin5=0V,CT=1.0nF,TA=25 )℃ 充电电流(VCC=5.0V~40V,TA=25 )℃ 放电电流(VCC=5.0V~40V,TA=25 )℃ fOSC Ichg Idischg 放电与充电电流比(7 脚连 VCC,TA=25 )℃ Idischg/Ichg Vipk(sense) 限流监测电压(Ichg=Idischg,TA=25 )℃ 输出开关（注 5）饱和电压，达林顿连接 (ISW=1.0A,1、8 脚相连) 饱和电压（注 6） (ISW=1.0A,RPin8 到 VCC=82 欧,强制 β=20) 直流电流增益(ISW=1.0A,VCE=5.0V,TA=25 )℃ 集电极关断电流(VCE=40V) 比较器阈值电压 TA=25℃ TA=Tlow 到 Thigh 阈值电压线性调整(VCC=3.0V 到 40V) MC33063,MC34063 MC33063V,NCV33063 输入偏置电流(Vin=0V) VCE(sat) VCE(sat) hFE IC(off) Vth Regline IIB 24 24 140 5.2 250 - - 50 - 33 35 220 6.5 300 1 0.45 75 0.01 42 42 260 7.5 350 1.3 0.7 - 100 1.225 1.21 1.25 - 1.275 1.29 - - - 1.4 1.4 -20 5.0 6.0 -400 kHz μA μA - mV V V - μA V mV nA 4.对于 MC34063，SC34063，Tlow=0℃；对于 MC33063，SC33063，MC33063V，NCV33063，Tlow=-40℃；对于 MC34063，SC34063，Thigh=+70℃；对于 MC33063，SC33063，Thigh=+85℃；对于 MC33063V，NCV33063，Thigh=+125 .℃ 5.测试时采用了低占空比以保证结温尽可能接近环境温度。 6.在非达林顿配置下，开关电流≤300mA，驱动电流≥30mA 时，若输出开关处于深度饱和状态，脱离饱和状态需花费 2.0μs.在频率≥30kHz 时，这一状态将缩短关断时间，该作用随温度升高而扩大。这一情况不会出现在达林顿连接中，因为输出开关不会饱和。若采用非达林顿连接，建议使用下面的驱动条件：强制输出开关 β：IC 输出/（IC 驱动-7.0mA﹡)≥10. ﹡驱动器射极的 100 欧电阻需要 7.0mA 电流使输出开关导通。 4

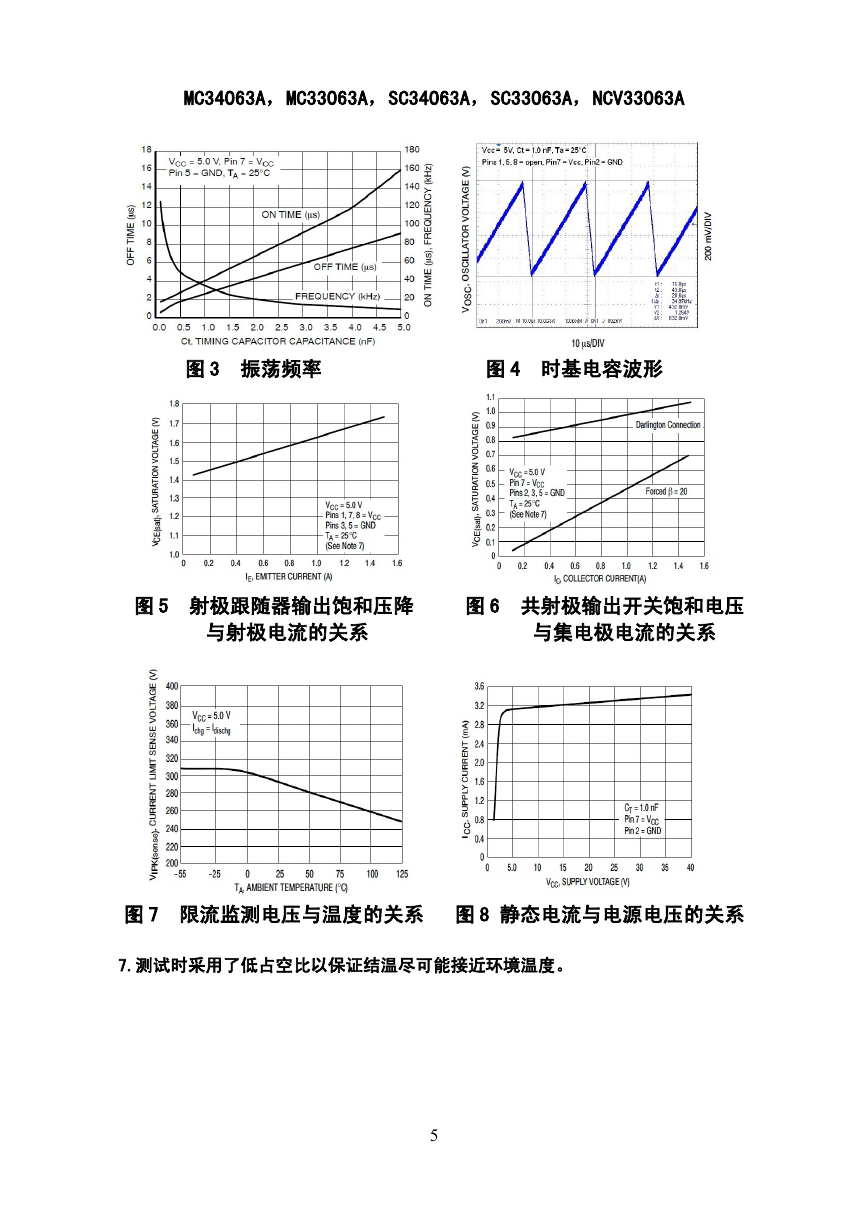

MC34063A，MC33063A，SC34063A，SC33063A，NCV33063A 图 3 振荡频率图 4 时基电容波形图 5 射极跟随器输出饱和压降图 6 共射极输出开关饱和电压与射极电流的关系与集电极电流的关系图 7 限流监测电压与温度的关系图 8 静态电流与电源电压的关系 7.测试时采用了低占空比以保证结温尽可能接近环境温度。 5

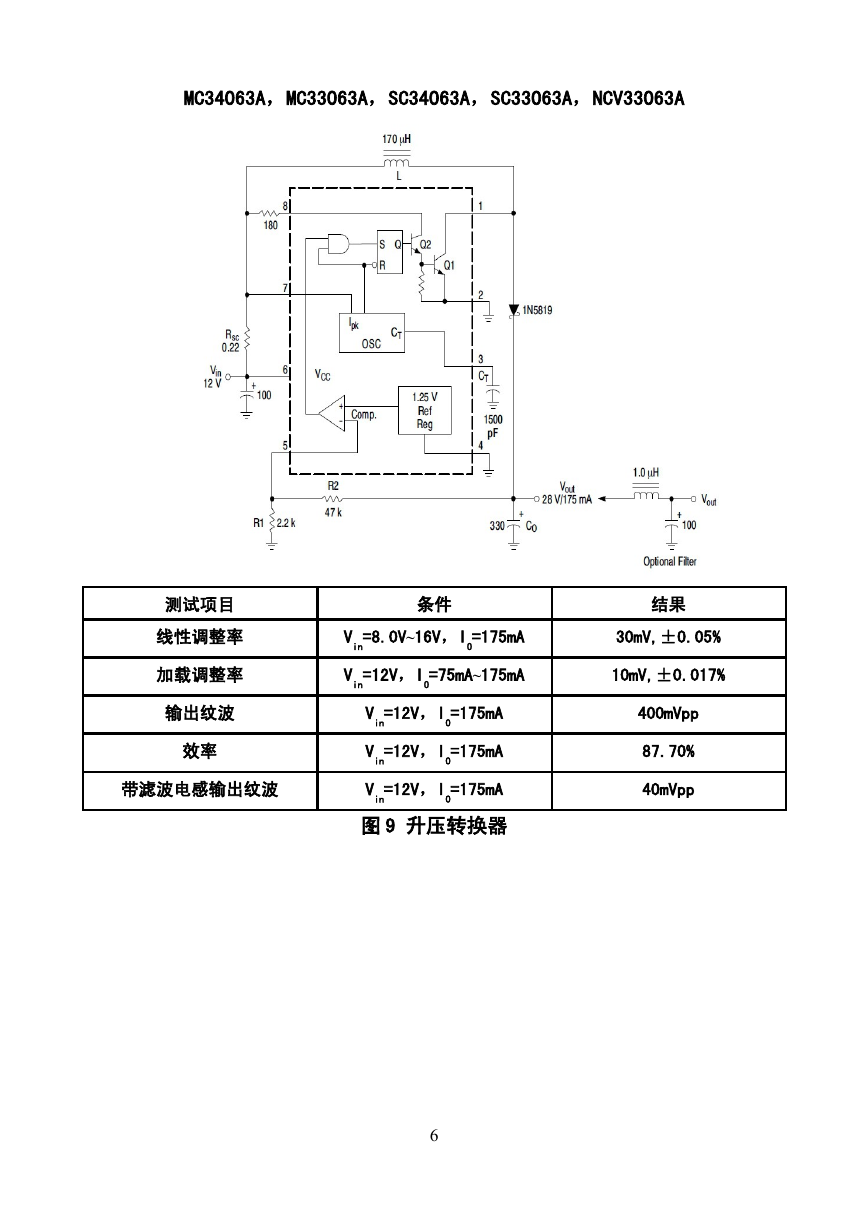

MC34063A，MC33063A，SC34063A，SC33063A，NCV33063A 测试项目线性调整率加载调整率输出纹波效率带滤波电感输出纹波条件 V V in in =8.0V~16V，I =175mA O =12V，I O =75mA~175mA V V V in in in =12V，I =12V，I =12V，I =175mA =175mA =175mA O O O 图 9 升压转换器结果 30mV,±0.05% 10mV,±0.017% 400mVpp 87.70% 40mVpp 6

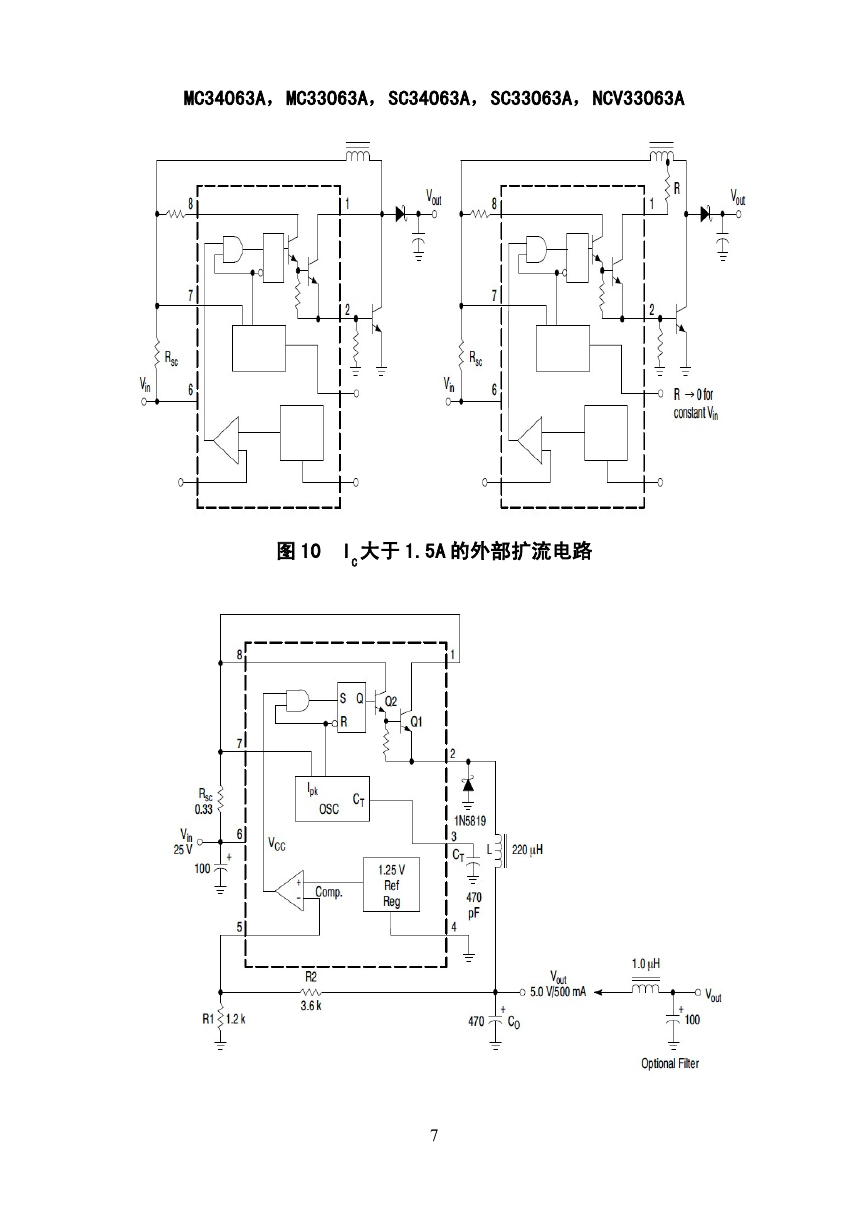

MC34063A，MC33063A，SC34063A，SC33063A，NCV33063A 图 10 I C 大于 1.5A 的外部扩流电路 7

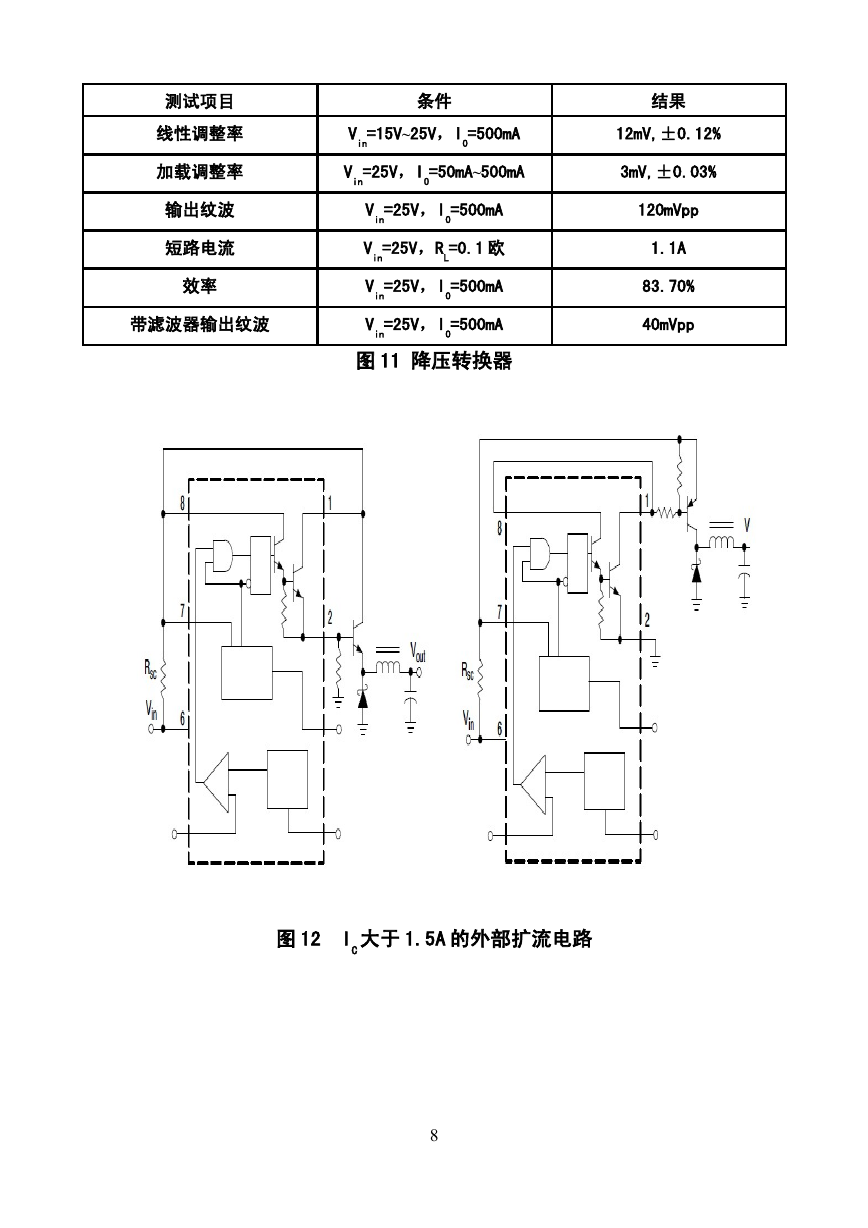

测试项目线性调整率加载调整率输出纹波短路电流效率带滤波器输出纹波条件 =15V~25V，I V in =500mA O =25V，I V in O =50mA~500mA =25V，I V in O =500mA =25V，R V in L =0.1 欧 =25V，I =25V，I V V in in =500mA =500mA O O 图 11 降压转换器结果 12mV,±0.12% 3mV,±0.03% 120mVpp 1.1A 83.70% 40mVpp 图 12 I C 大于 1.5A 的外部扩流电路 8
