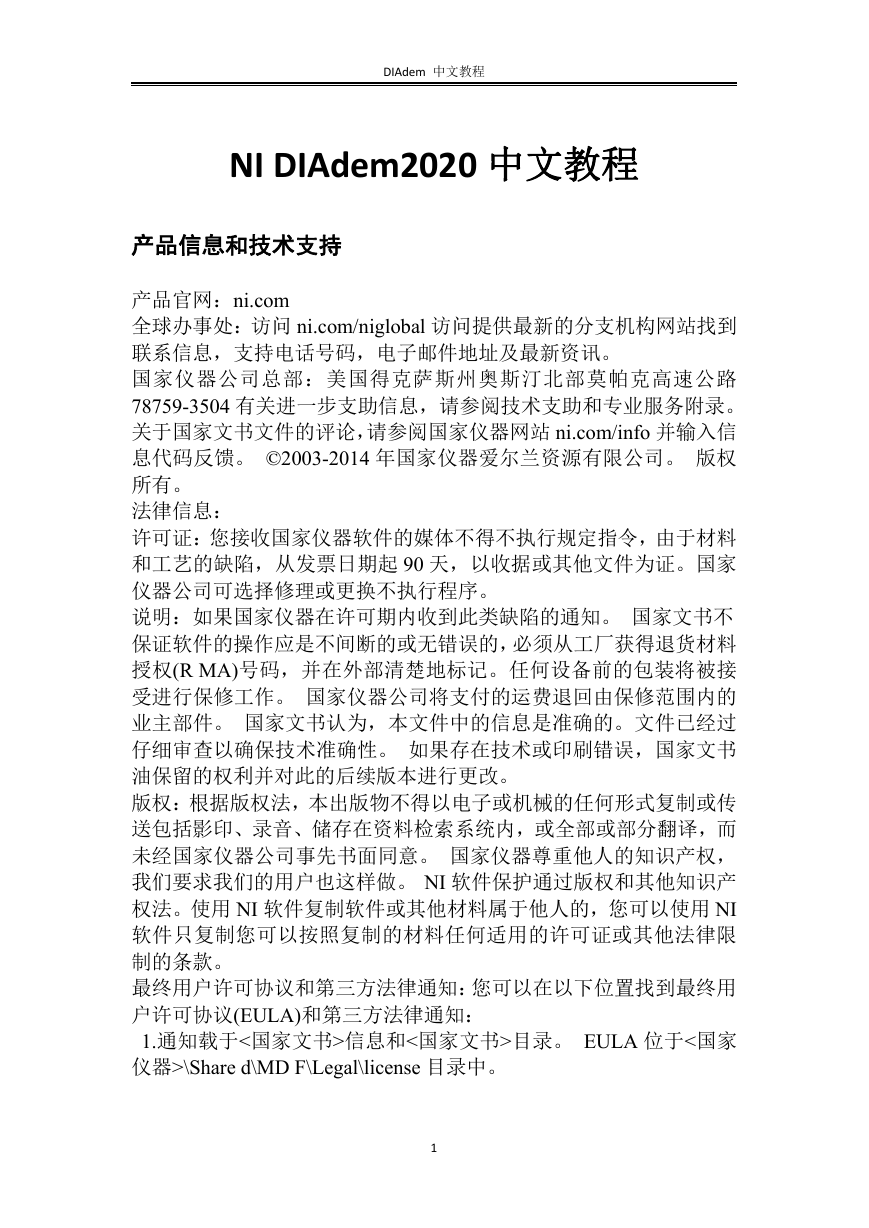

DIAdem 中文教程 NI DIAdem2020 中文教程产品信息和技术支持产品官网：ni.com 全球办事处：访问 ni.com/niglobal 访问提供最新的分支机构网站找到联系信息，支持电话号码，电子邮件地址及最新资讯。国家仪器公司总部：美国得克萨斯州奥斯汀北部莫帕克高速公路 78759-3504 有关进一步支助信息，请参阅技术支助和专业服务附录。关于国家文书文件的评论，请参阅国家仪器网站 ni.com/info 并输入信息代码反馈。 ©2003-2014 年国家仪器爱尔兰资源有限公司。版权所有。法律信息：许可证：您接收国家仪器软件的媒体不得不执行规定指令，由于材料和工艺的缺陷，从发票日期起 90 天，以收据或其他文件为证。国家仪器公司可选择修理或更换不执行程序。说明：如果国家仪器在许可期内收到此类缺陷的通知。国家文书不保证软件的操作应是不间断的或无错误的，必须从工厂获得退货材料授权(R MA)号码，并在外部清楚地标记。任何设备前的包装将被接受进行保修工作。国家仪器公司将支付的运费退回由保修范围内的业主部件。国家文书认为，本文件中的信息是准确的。文件已经过仔细审查以确保技术准确性。如果存在技术或印刷错误，国家文书油保留的权利并对此的后续版本进行更改。版权：根据版权法，本出版物不得以电子或机械的任何形式复制或传送包括影印、录音、储存在资料检索系统内，或全部或部分翻译，而未经国家仪器公司事先书面同意。国家仪器尊重他人的知识产权，我们要求我们的用户也这样做。 NI 软件保护通过版权和其他知识产权法。使用 NI 软件复制软件或其他材料属于他人的，您可以使用 NI 软件只复制您可以按照复制的材料任何适用的许可证或其他法律限制的条款。最终用户许可协议和第三方法律通知：您可以在以下位置找到最终用户许可协议(EULA)和第三方法律通知： 1.通知载于<国家文书>信息和<国家文书>目录。 EULA 位于<国家仪器>\Share d\MD F\Legal\license 目录中。 1

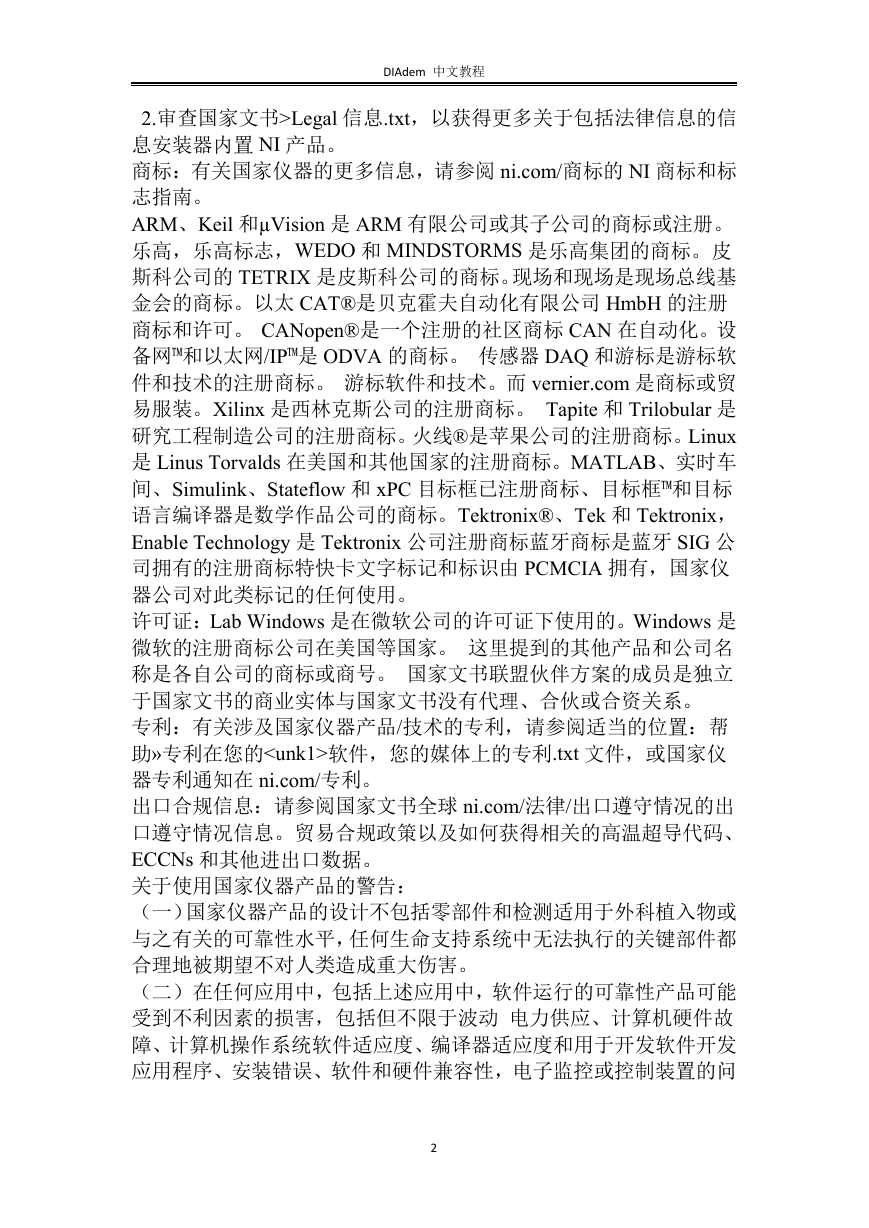

DIAdem 中文教程 2.审查国家文书>Legal 信息.txt，以获得更多关于包括法律信息的信息安装器内置 NI 产品。商标：有关国家仪器的更多信息，请参阅 ni.com/商标的 NI 商标和标志指南。 ARM、Keil 和µVision 是 ARM 有限公司或其子公司的商标或注册。乐高，乐高标志，WEDO 和 MINDSTORMS 是乐高集团的商标。皮斯科公司的 TETRIX 是皮斯科公司的商标。现场和现场是现场总线基金会的商标。以太 CAT®是贝克霍夫自动化有限公司 HmbH 的注册商标和许可。 CANopen®是一个注册的社区商标 CAN 在自动化。设备网™和以太网/IP™是 ODVA 的商标。传感器 DAQ 和游标是游标软件和技术的注册商标。游标软件和技术。而 vernier.com 是商标或贸易服装。Xilinx 是西林克斯公司的注册商标。 Tapite 和 Trilobular 是研究工程制造公司的注册商标。火线®是苹果公司的注册商标。Linux 是 Linus Torvalds 在美国和其他国家的注册商标。MATLAB、实时车间、Simulink、Stateflow 和 xPC 目标框已注册商标、目标框™和目标语言编译器是数学作品公司的商标。Tektronix®、Tek 和 Tektronix， Enable Technology 是 Tektronix 公司注册商标蓝牙商标是蓝牙 SIG 公司拥有的注册商标特快卡文字标记和标识由 PCMCIA 拥有，国家仪器公司对此类标记的任何使用。许可证：Lab Windows 是在微软公司的许可证下使用的。Windows 是微软的注册商标公司在美国等国家。这里提到的其他产品和公司名称是各自公司的商标或商号。国家文书联盟伙伴方案的成员是独立于国家文书的商业实体与国家文书没有代理、合伙或合资关系。专利：有关涉及国家仪器产品/技术的专利，请参阅适当的位置：帮助»专利在您的软件，您的媒体上的专利.txt 文件，或国家仪器专利通知在 ni.com/专利。出口合规信息：请参阅国家文书全球 ni.com/法律/出口遵守情况的出口遵守情况信息。贸易合规政策以及如何获得相关的高温超导代码、 ECCNs 和其他进出口数据。关于使用国家仪器产品的警告：（一）国家仪器产品的设计不包括零部件和检测适用于外科植入物或与之有关的可靠性水平，任何生命支持系统中无法执行的关键部件都合理地被期望不对人类造成重大伤害。（二）在任何应用中，包括上述应用中，软件运行的可靠性产品可能受到不利因素的损害，包括但不限于波动电力供应、计算机硬件故障、计算机操作系统软件适应度、编译器适应度和用于开发软件开发应用程序、安装错误、软件和硬件兼容性，电子监控或控制装置的问 2

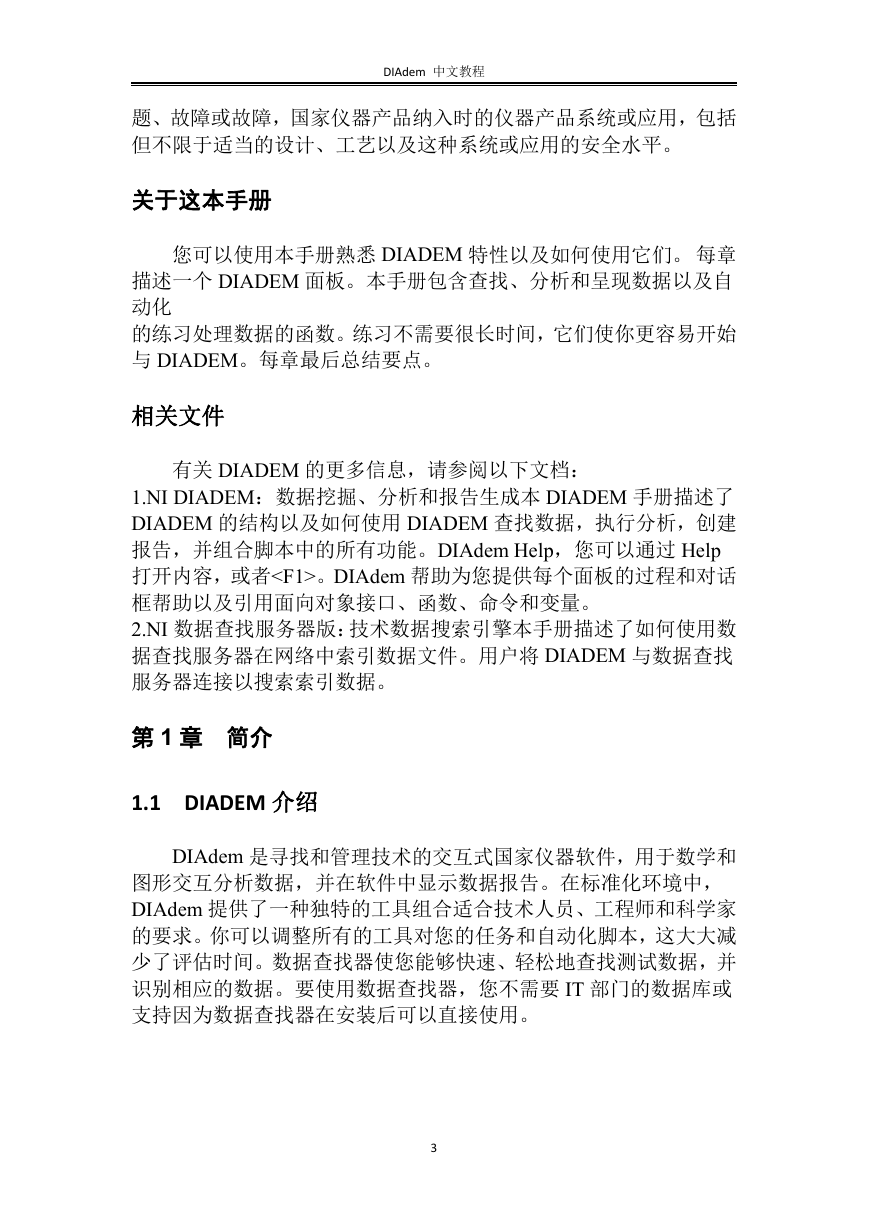

DIAdem 中文教程题、故障或故障，国家仪器产品纳入时的仪器产品系统或应用，包括但不限于适当的设计、工艺以及这种系统或应用的安全水平。关于这本手册您可以使用本手册熟悉 DIADEM 特性以及如何使用它们。每章描述一个 DIADEM 面板。本手册包含查找、分析和呈现数据以及自动化的练习处理数据的函数。练习不需要很长时间，它们使你更容易开始与 DIADEM。每章最后总结要点。相关文件有关 DIADEM 的更多信息，请参阅以下文档： 1.NI DIADEM：数据挖掘、分析和报告生成本 DIADEM 手册描述了 DIADEM 的结构以及如何使用 DIADEM 查找数据，执行分析，创建报告，并组合脚本中的所有功能。DIAdem Help，您可以通过 Help 打开内容，或者。DIAdem 帮助为您提供每个面板的过程和对话框帮助以及引用面向对象接口、函数、命令和变量。 2.NI 数据查找服务器版：技术数据搜索引擎本手册描述了如何使用数据查找服务器在网络中索引数据文件。用户将 DIADEM 与数据查找服务器连接以搜索索引数据。第 1 章简介 1.1 DIADEM 介绍 DIAdem 是寻找和管理技术的交互式国家仪器软件，用于数学和图形交互分析数据，并在软件中显示数据报告。在标准化环境中， DIAdem 提供了一种独特的工具组合适合技术人员、工程师和科学家的要求。你可以调整所有的工具对您的任务和自动化脚本，这大大减少了评估时间。数据查找器使您能够快速、轻松地查找测试数据，并识别相应的数据。要使用数据查找器，您不需要 IT 部门的数据库或支持因为数据查找器在安装后可以直接使用。 3

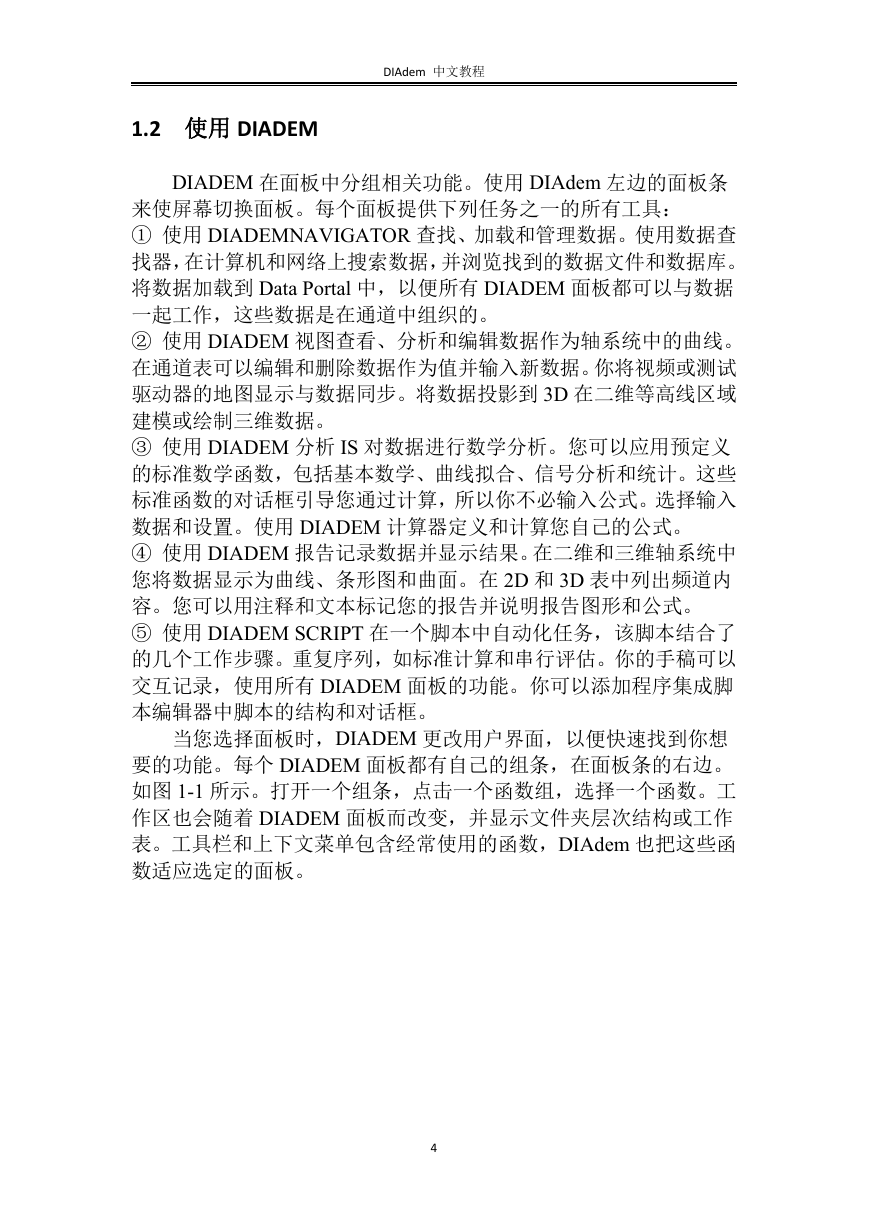

DIAdem 中文教程 1.2 使用 DIADEM DIADEM 在面板中分组相关功能。使用 DIAdem 左边的面板条来使屏幕切换面板。每个面板提供下列任务之一的所有工具： ① 使用 DIADEMNAVIGATOR 查找、加载和管理数据。使用数据查找器，在计算机和网络上搜索数据，并浏览找到的数据文件和数据库。将数据加载到 Data Portal 中，以便所有 DIADEM 面板都可以与数据一起工作，这些数据是在通道中组织的。 ② 使用 DIADEM 视图查看、分析和编辑数据作为轴系统中的曲线。在通道表可以编辑和删除数据作为值并输入新数据。你将视频或测试驱动器的地图显示与数据同步。将数据投影到 3D 在二维等高线区域建模或绘制三维数据。 ③ 使用 DIADEM 分析 IS 对数据进行数学分析。您可以应用预定义的标准数学函数，包括基本数学、曲线拟合、信号分析和统计。这些标准函数的对话框引导您通过计算，所以你不必输入公式。选择输入数据和设置。使用 DIADEM 计算器定义和计算您自己的公式。 ④ 使用 DIADEM 报告记录数据并显示结果。在二维和三维轴系统中您将数据显示为曲线、条形图和曲面。在 2D 和 3D 表中列出频道内容。您可以用注释和文本标记您的报告并说明报告图形和公式。 ⑤ 使用 DIADEM SCRIPT 在一个脚本中自动化任务，该脚本结合了的几个工作步骤。重复序列，如标准计算和串行评估。你的手稿可以交互记录，使用所有 DIADEM 面板的功能。你可以添加程序集成脚本编辑器中脚本的结构和对话框。当您选择面板时，DIADEM 更改用户界面，以便快速找到你想要的功能。每个 DIADEM 面板都有自己的组条，在面板条的右边。如图 1-1 所示。打开一个组条，点击一个函数组，选择一个函数。工作区也会随着 DIADEM 面板而改变，并显示文件夹层次结构或工作表。工具栏和上下文菜单包含经常使用的函数，DIAdem 也把这些函数适应选定的面板。 4

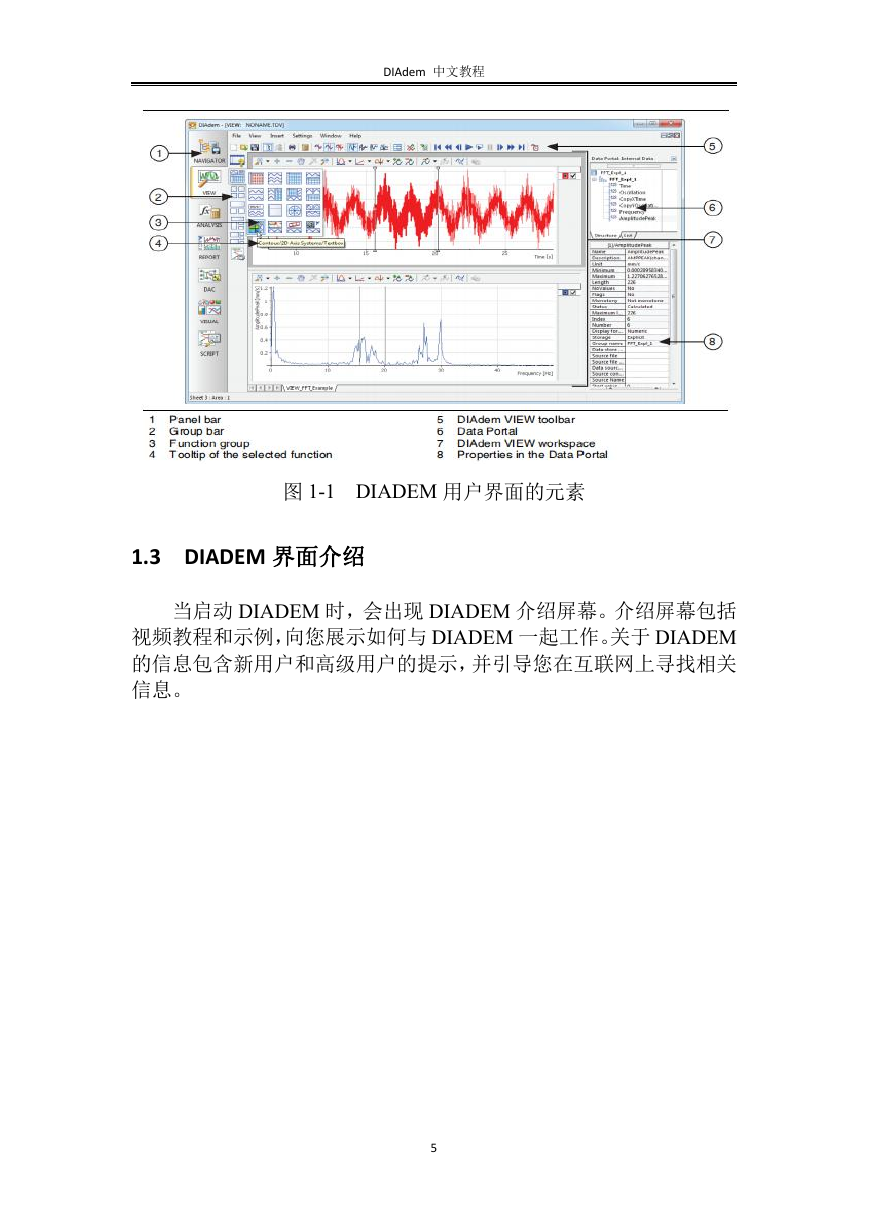

DIAdem 中文教程图 1-1 DIADEM 用户界面的元素 1.3 DIADEM 界面介绍当启动 DIADEM 时，会出现 DIADEM 介绍屏幕。介绍屏幕包括视频教程和示例，向您展示如何与 DIADEM 一起工作。关于 DIADEM 的信息包含新用户和高级用户的提示，并引导您在互联网上寻找相关信息。 5

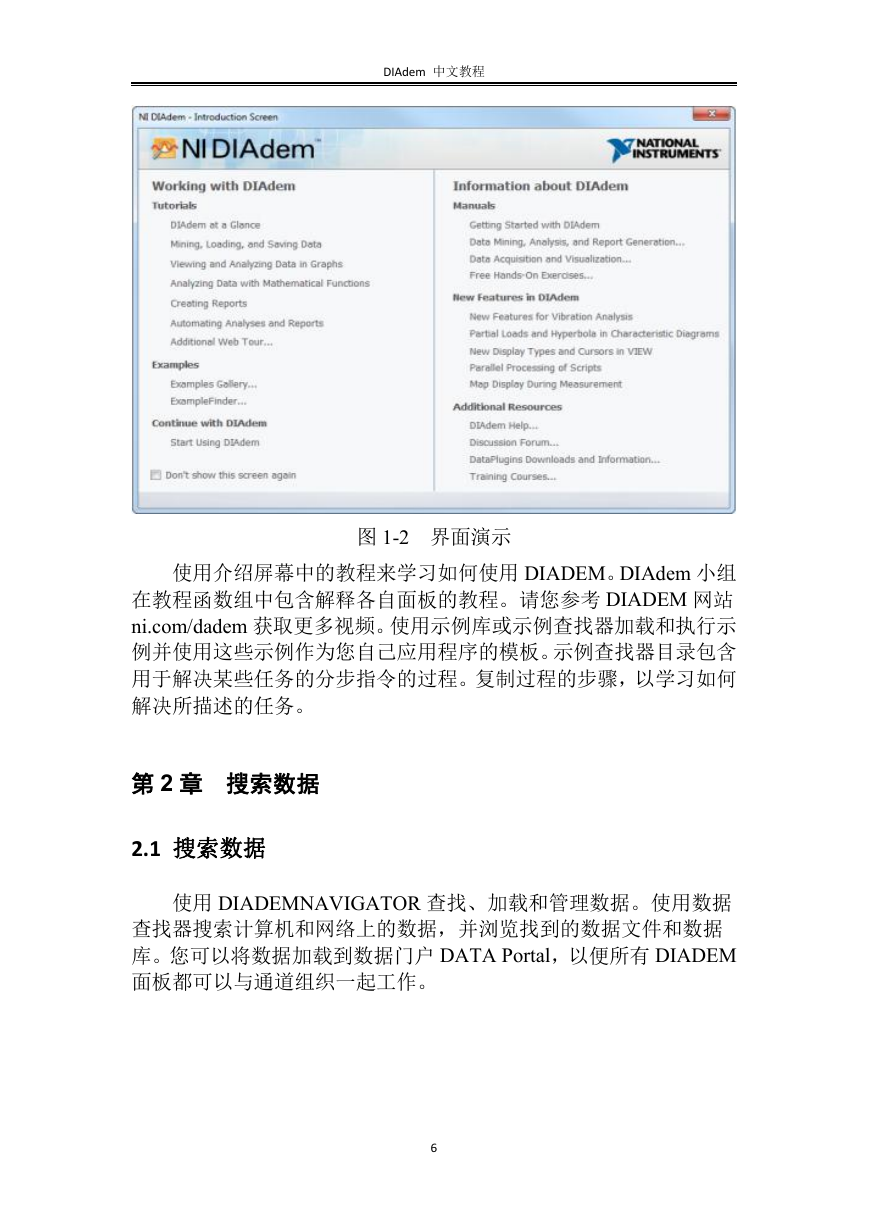

DIAdem 中文教程图 1-2 界面演示使用介绍屏幕中的教程来学习如何使用 DIADEM。DIAdem 小组在教程函数组中包含解释各自面板的教程。请您参考 DIADEM 网站 ni.com/dadem 获取更多视频。使用示例库或示例查找器加载和执行示例并使用这些示例作为您自己应用程序的模板。示例查找器目录包含用于解决某些任务的分步指令的过程。复制过程的步骤，以学习如何解决所描述的任务。第 2 章搜索数据 2.1 搜索数据使用 DIADEMNAVIGATOR 查找、加载和管理数据。使用数据查找器搜索计算机和网络上的数据，并浏览找到的数据文件和数据库。您可以将数据加载到数据门户 DATA Portal，以便所有 DIADEM 面板都可以与通道组织一起工作。 6

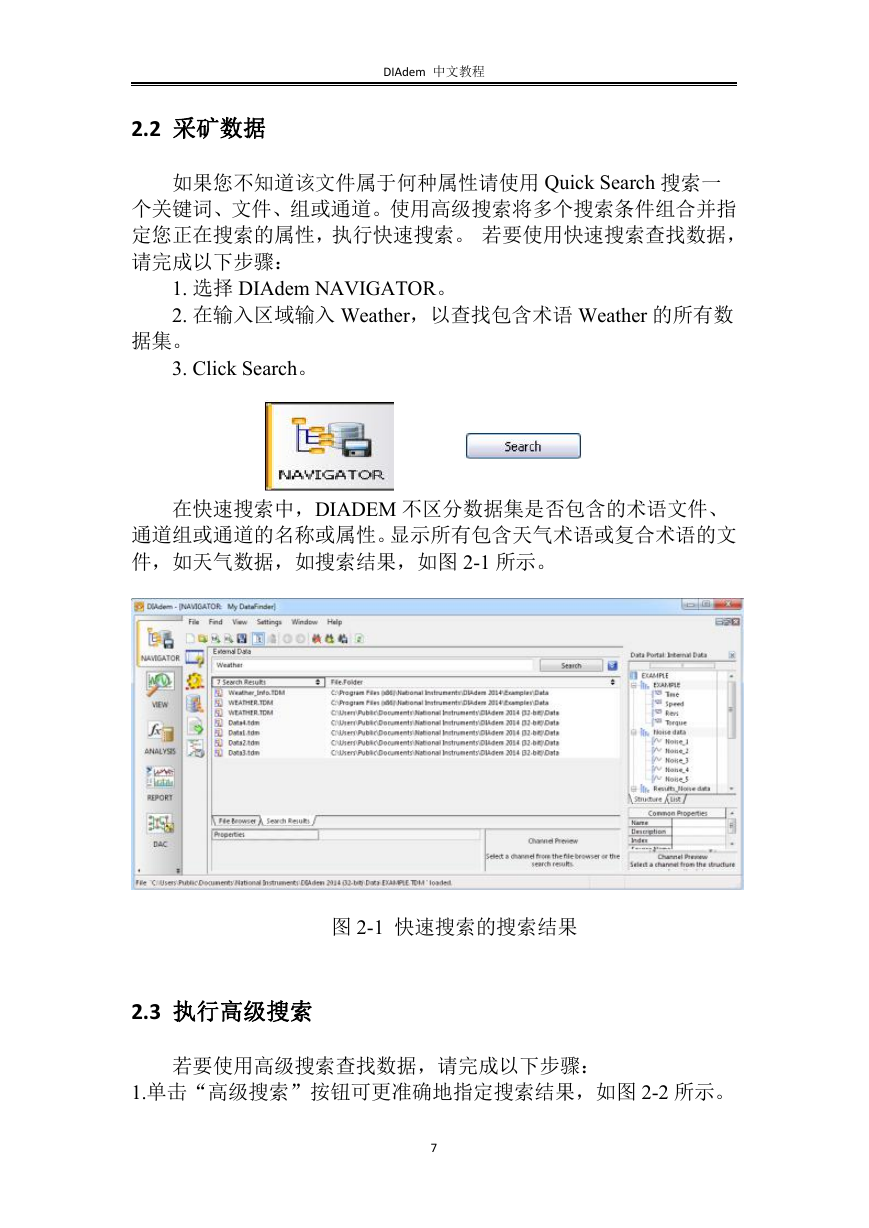

DIAdem 中文教程 2.2 采矿数据如果您不知道该文件属于何种属性请使用 Quick Search 搜索一个关键词、文件、组或通道。使用高级搜索将多个搜索条件组合并指定您正在搜索的属性，执行快速搜索。若要使用快速搜索查找数据，请完成以下步骤： 1. 选择 DIAdem NAVIGATOR。 2. 在输入区域输入 Weather，以查找包含术语 Weather 的所有数据集。 3. Click Search。在快速搜索中，DIADEM 不区分数据集是否包含的术语文件、通道组或通道的名称或属性。显示所有包含天气术语或复合术语的文件，如天气数据，如搜索结果，如图 2-1 所示。图 2-1 快速搜索的搜索结果 2.3 执行高级搜索若要使用高级搜索查找数据，请完成以下步骤： 1.单击“高级搜索”按钮可更准确地指定搜索结果，如图 2-2 所示。 7

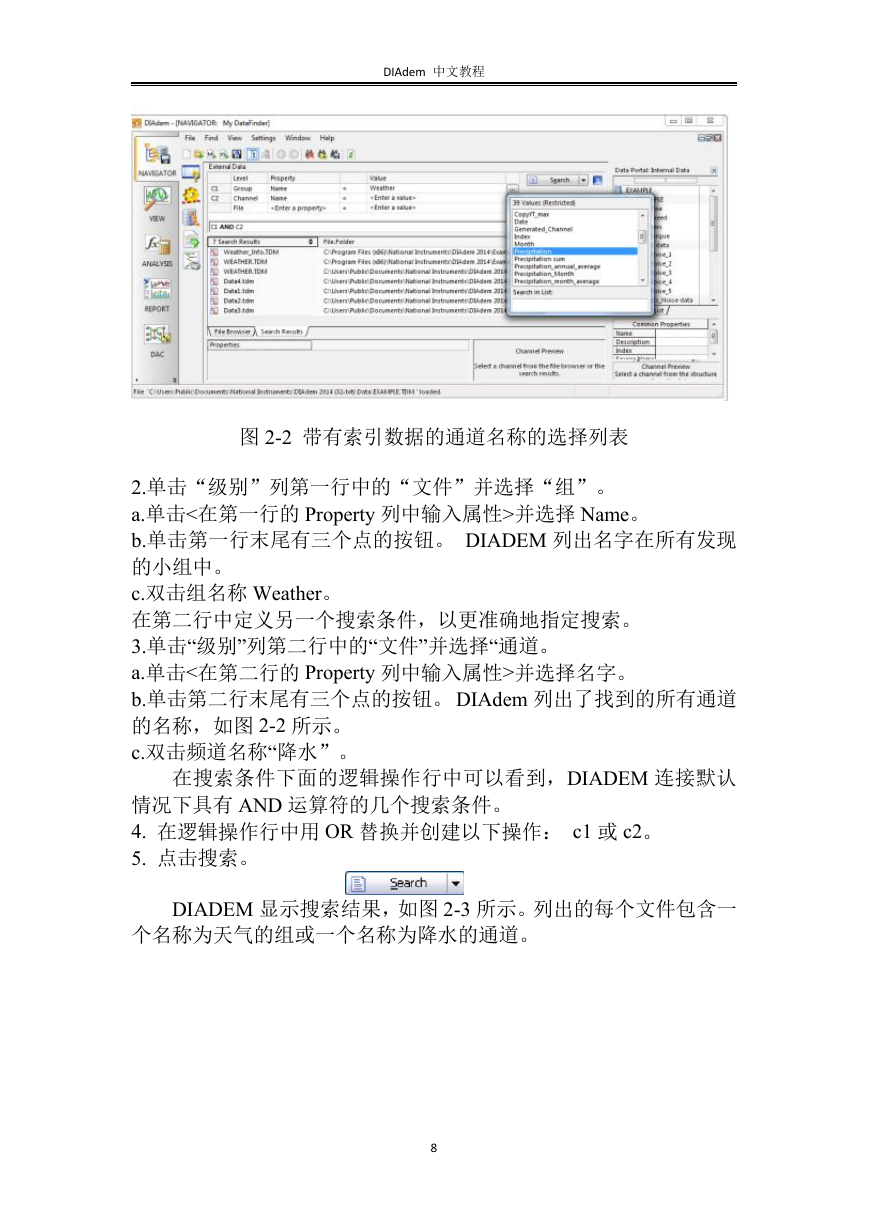

DIAdem 中文教程图 2-2 带有索引数据的通道名称的选择列表 2.单击“级别”列第一行中的“文件”并选择“组”。 a.单击<在第一行的 Property 列中输入属性>并选择 Name。 b.单击第一行末尾有三个点的按钮。 DIADEM 列出名字在所有发现的小组中。 c.双击组名称 Weather。在第二行中定义另一个搜索条件，以更准确地指定搜索。 3.单击“级别”列第二行中的“文件”并选择“通道。 a.单击<在第二行的 Property 列中输入属性>并选择名字。 b.单击第二行末尾有三个点的按钮。 DIAdem 列出了找到的所有通道的名称，如图 2-2 所示。 c.双击频道名称“降水”。在搜索条件下面的逻辑操作行中可以看到，DIADEM 连接默认情况下具有 AND 运算符的几个搜索条件。 4. 在逻辑操作行中用 OR 替换并创建以下操作： c1 或 c2。 5. 点击搜索。 DIADEM 显示搜索结果，如图 2-3 所示。列出的每个文件包含一个名称为天气的组或一个名称为降水的通道。 8
