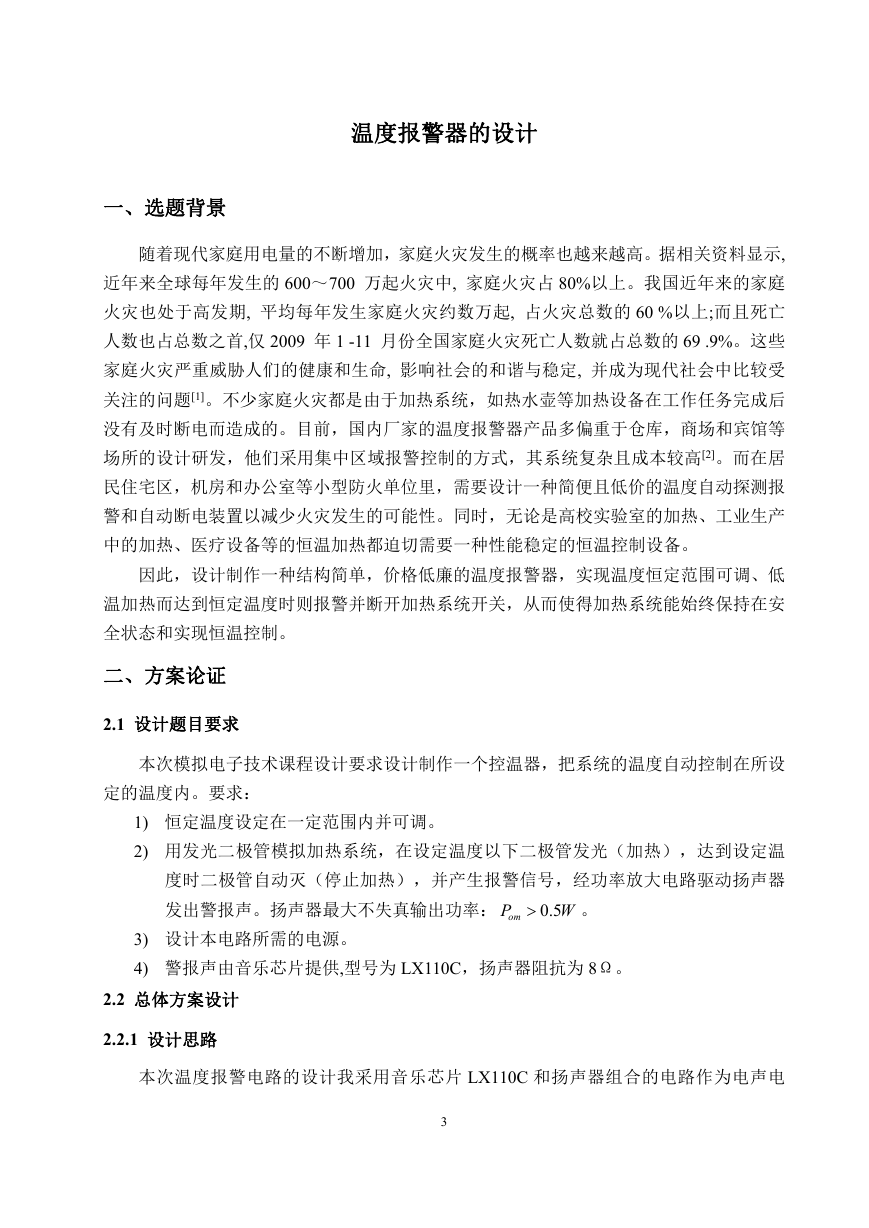

温度报警器的设计
一、选题背景
随着现代家庭用电量的不断增加,家庭火灾发生的概率也越来越高。据相关资料显示,
近年来全球每年发生的 600~700 万起火灾中, 家庭火灾占 80%以上。我国近年来的家庭
火灾也处于高发期, 平均每年发生家庭火灾约数万起, 占火灾总数的 60 %以上;而且死亡
人数也占总数之首,仅 2009 年 1 -11 月份全国家庭火灾死亡人数就占总数的 69 .9%。这些
家庭火灾严重威胁人们的健康和生命, 影响社会的和谐与稳定, 并成为现代社会中比较受
关注的问题[1]。不少家庭火灾都是由于加热系统,如热水壶等加热设备在工作任务完成后
没有及时断电而造成的。目前,国内厂家的温度报警器产品多偏重于仓库,商场和宾馆等
场所的设计研发,他们采用集中区域报警控制的方式,其系统复杂且成本较高[2]。而在居
民住宅区,机房和办公室等小型防火单位里,需要设计一种简便且低价的温度自动探测报
警和自动断电装置以减少火灾发生的可能性。同时,无论是高校实验室的加热、工业生产
中的加热、医疗设备等的恒温加热都迫切需要一种性能稳定的恒温控制设备。
因此,设计制作一种结构简单,价格低廉的温度报警器,实现温度恒定范围可调、低
温加热而达到恒定温度时则报警并断开加热系统开关,从而使得加热系统能始终保持在安
全状态和实现恒温控制。
二、方案论证
2.1 设计题目要求
本次模拟电子技术课程设计要求设计制作一个控温器,把系统的温度自动控制在所设
定的温度内。要求:
1) 恒定温度设定在一定范围内并可调。
2) 用发光二极管模拟加热系统,在设定温度以下二极管发光(加热),达到设定温
度时二极管自动灭(停止加热),并产生报警信号,经功率放大电路驱动扬声器
发出警报声。扬声器最大不失真输出功率:
omP
W
0.5
。
3) 设计本电路所需的电源。
4) 警报声由音乐芯片提供,型号为 LX110C,扬声器阻抗为 8Ω。
2.2 总体方案设计
2.2.1 设计思路
本次温度报警电路的设计我采用音乐芯片 LX110C 和扬声器组合的电路作为电声电
3
路,采用热敏电阻采集温度变化,由于温度升高导致热敏电阻阻值足够低的时候,触发报
警电路报警并且触发开关电路断开加热电路电源。在设计时,先采用电位器模拟热敏电路
进行电路性能调试,在调试完毕后再将热敏电阻接入电路。
因此,大致的系统模块可以划分为:直流稳压电源电路、温度测量电路、控制电路、
报警和开关电路。下面将给出三种设计方案,并讨论比较,最终选择出最优的设计方案。
2.2.2 设计方案一

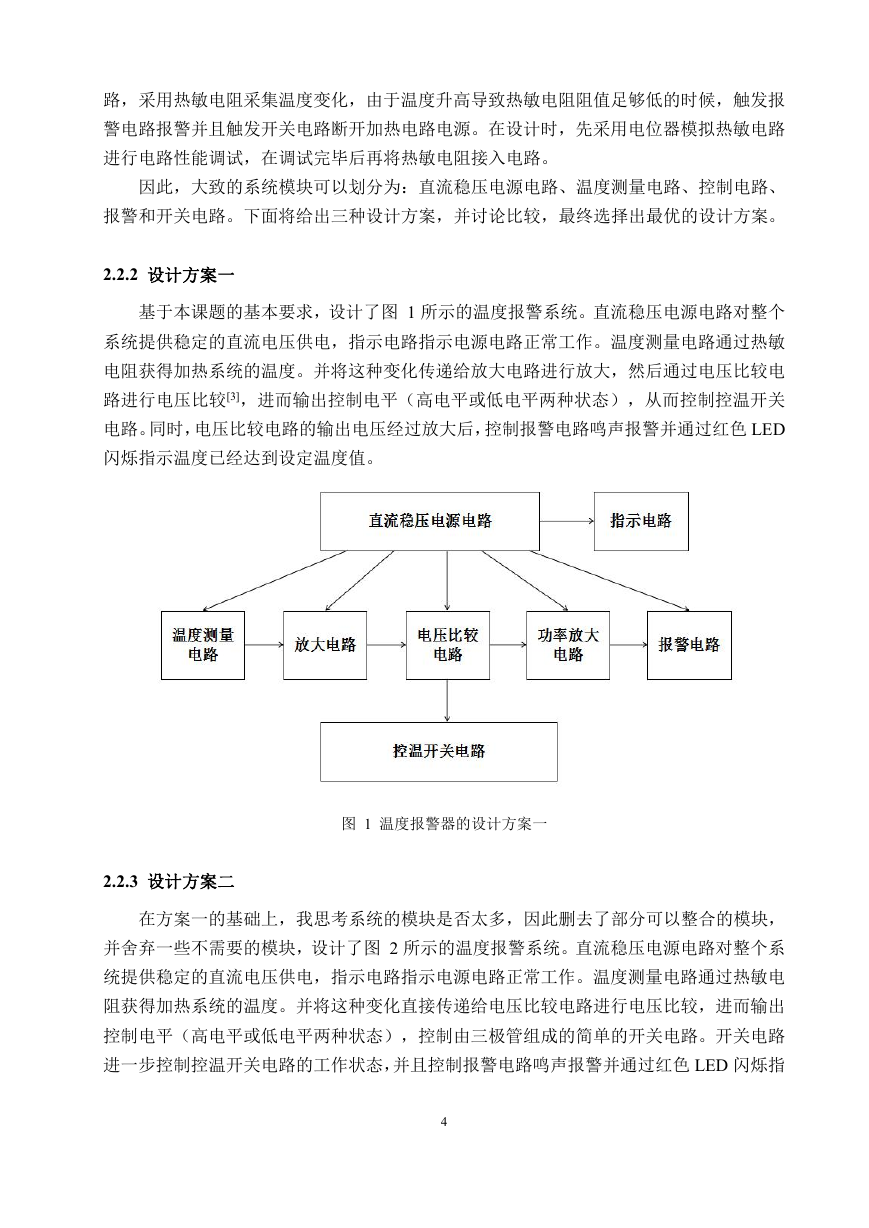

基于本课题的基本要求,设计了图 1 所示的温度报警系统。直流稳压电源电路对整个
系统提供稳定的直流电压供电,指示电路指示电源电路正常工作。温度测量电路通过热敏
电阻获得加热系统的温度。并将这种变化传递给放大电路进行放大,然后通过电压比较电
路进行电压比较[3],进而输出控制电平(高电平或低电平两种状态),从而控制控温开关
电路。同时,电压比较电路的输出电压经过放大后,控制报警电路鸣声报警并通过红色 LED
闪烁指示温度已经达到设定温度值。
图 1 温度报警器的设计方案一
2.2.3 设计方案二
在方案一的基础上,我思考系统的模块是否太多,因此删去了部分可以整合的模块,
并舍弃一些不需要的模块,设计了图 2 所示的温度报警系统。直流稳压电源电路对整个系
统提供稳定的直流电压供电,指示电路指示电源电路正常工作。温度测量电路通过热敏电
阻获得加热系统的温度。并将这种变化直接传递给电压比较电路进行电压比较,进而输出
控制电平(高电平或低电平两种状态),控制由三极管组成的简单的开关电路。开关电路
进一步控制控温开关电路的工作状态,并且控制报警电路鸣声报警并通过红色 LED 闪烁指
4
