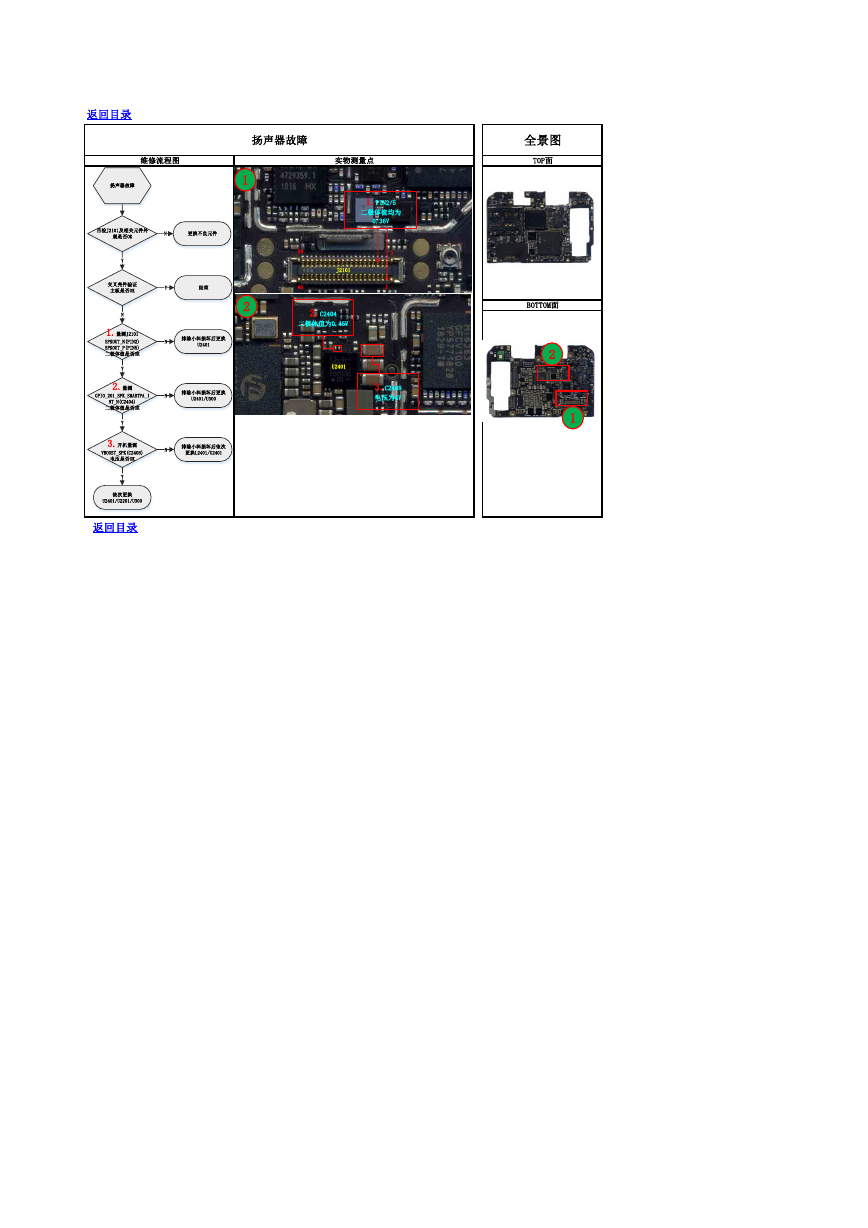

返回目录 扬声器故障 维修流程图 实物测量点 全景图 TOP面 1 2 1.PIN2/5 二极体值均为 0.36V 39 40 J2101 1 2 2.C2404 二极体值为0.46V U2401 3.C2408 电压为4V BOTTOM面 2 1 返回目录 NY结束N更换不良元件YN排除小料损坏后更换U2401/U300扬声器故障交叉壳件验证主板是否OK目检J2101及相关元件外观是否OK排除小料损坏后更换U2401YYN1.量测J2101SPKOUT_N(PIN2)SPKOUT_P(PIN5)二极体值是否OK 2.量测GPIO_201_SPK_SMARTPA_INT_N(C2404)二极体值是否OK3.开机量测VBOOST_SPK(C2408)电压是否OK排除小料损坏后依次更换L2401/U2401NY依次更换U2401/U2201/U300
