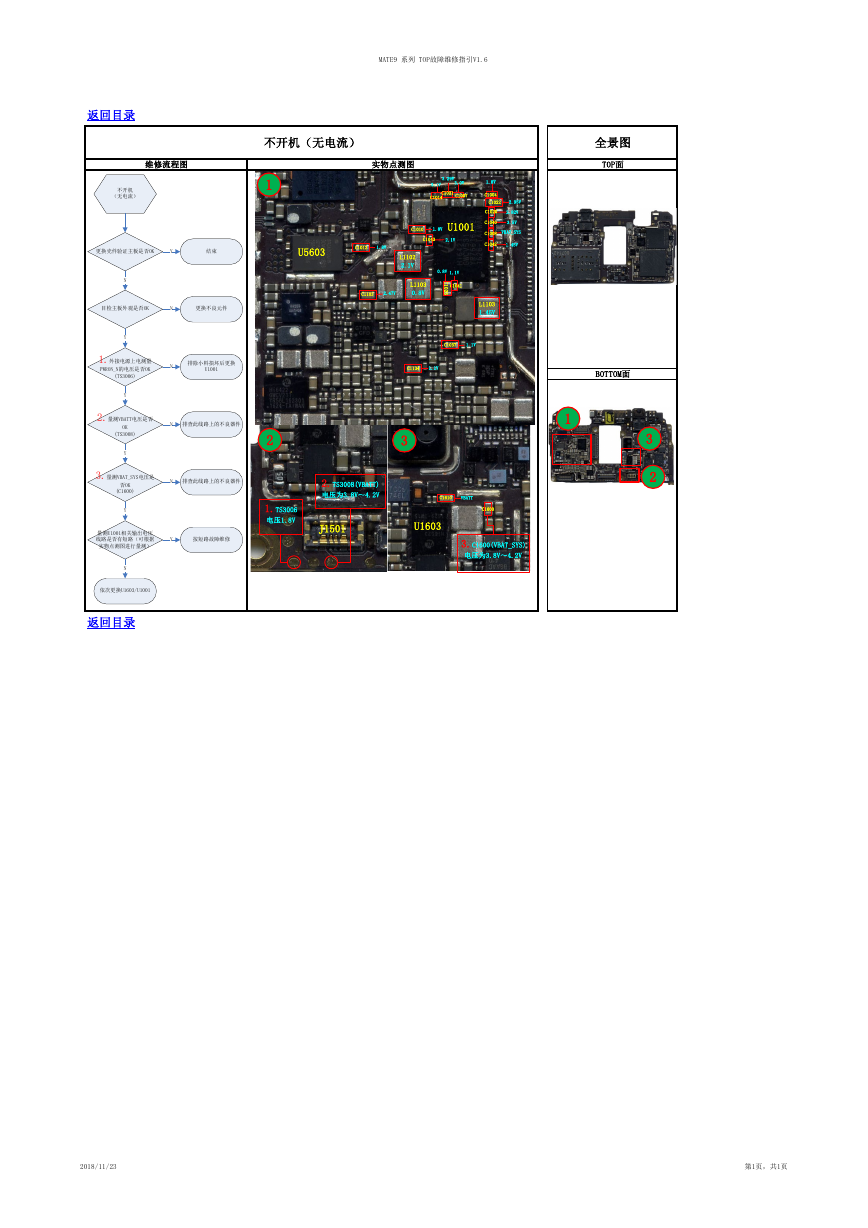

MATE9 系列 TOP故障维修指引V1.6 返回目录 不开机（无电流） 维修流程图 实物点测图 全景图 TOP面 不开机 （无电流） 1 更换壳件验证主板是否OK Y 结束 U5603 C1012 1.8V N 目检主板外观是否OK N 更换不良元件 C1103 2.47V 3.29V 3.0V 3.1V C1021 C1014 C1007 C1010 1.8V U1001 C1043 2.1V L1102 2.1V 0.8V 1.1V C1041 C 1 0 2 5 L1103 0.8V 1.8V C1004 C1022 2.95V C1020 2.82V C1040 3.5V C1008 VBAT_SYS C1042 1.45V L1103 1.45V C1037 1.1V C1134 1.1V N 排除小料损坏后更换 U1001 N 排查此线路上的不良器件 Y 1.外接电源上电测量 PWRON_N的电压是否OK (TS3006) Y 2.量测VBATT电压是否 OK (TS3008) Y 3.量测VBAT_SYS电压是 否OK (C1600) Y 量测U1001相关输出电压 线路是否有短路（可根据 实物点测图进行量测） Y 按短路故障维修 N 依次更换U1603/U1001 返回目录 2 3 N 排查此线路上的不良器件 2.TS3008(VBATT) 电压为3.8V～4.2V 1.TS3006 电压1.8V C1610 VBATT C1600 J1501 U1603 3.C1600(VBAT_SYS) 电压为3.8V～4.2V BOTTOM面 1 3 2 2018/11/23 第1页，共1页
