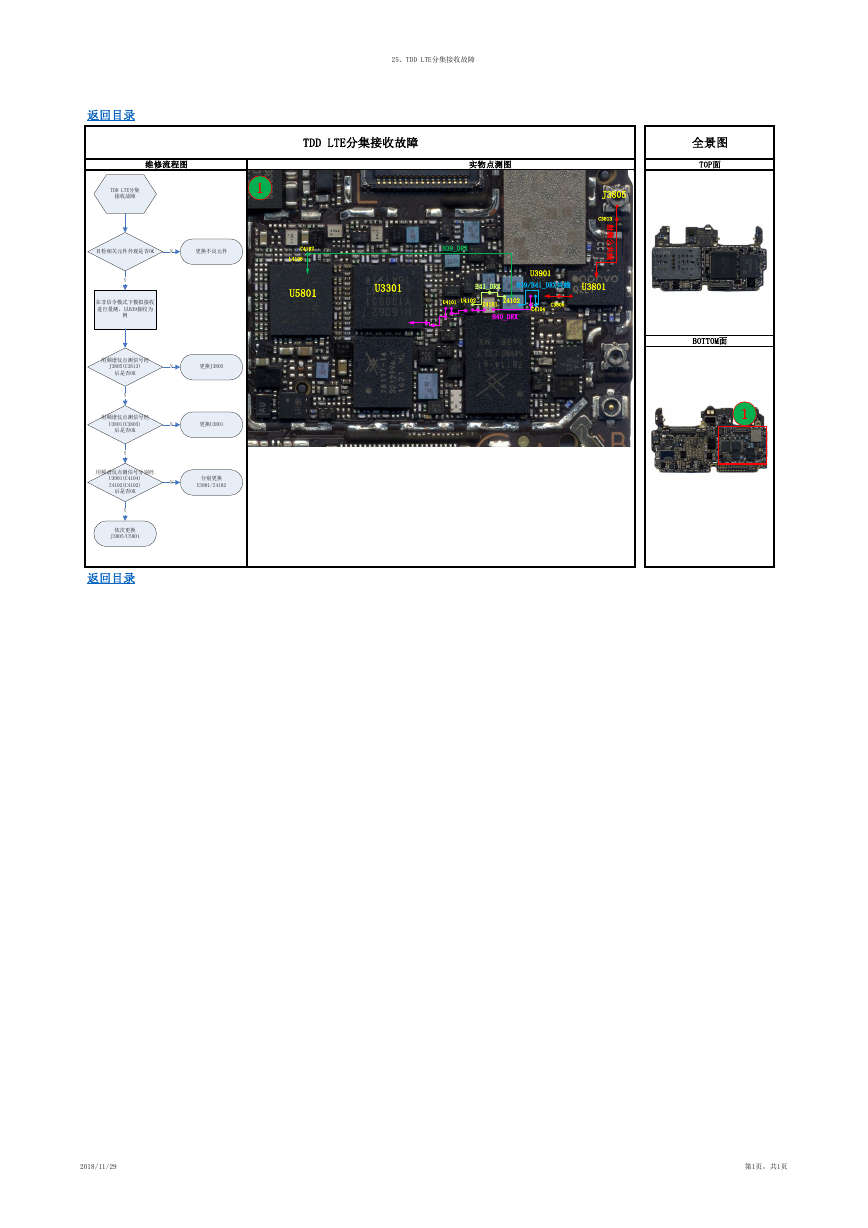

25、TDD LTE分集接收故障 TDD LTE分集接收故障 实物点测图 全景图 TOP面 B39_DRX J3805 C3813 射 频 公 共 线 U3301 B41_DRX B39/B41_DRX共线 U3801 U3901 U4101 U4102 Z4102 Z4101 C3805 C4104 B40_DRX C4102 L4106 U5801 BOTTOM面 1 返回目录 维修流程图 TDD LTE分集 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B39接收为 例 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3805) 后是否OK Y 用频谱仪点测信号分别经 U3901(C4104) Z4102(C4102) 后是否OK Y 依次更换 J3805/U5801 返回目录 N N N 更换J3805 更换U3801 分别更换 U3901/Z4102 2018/11/29 第1页，共1页
