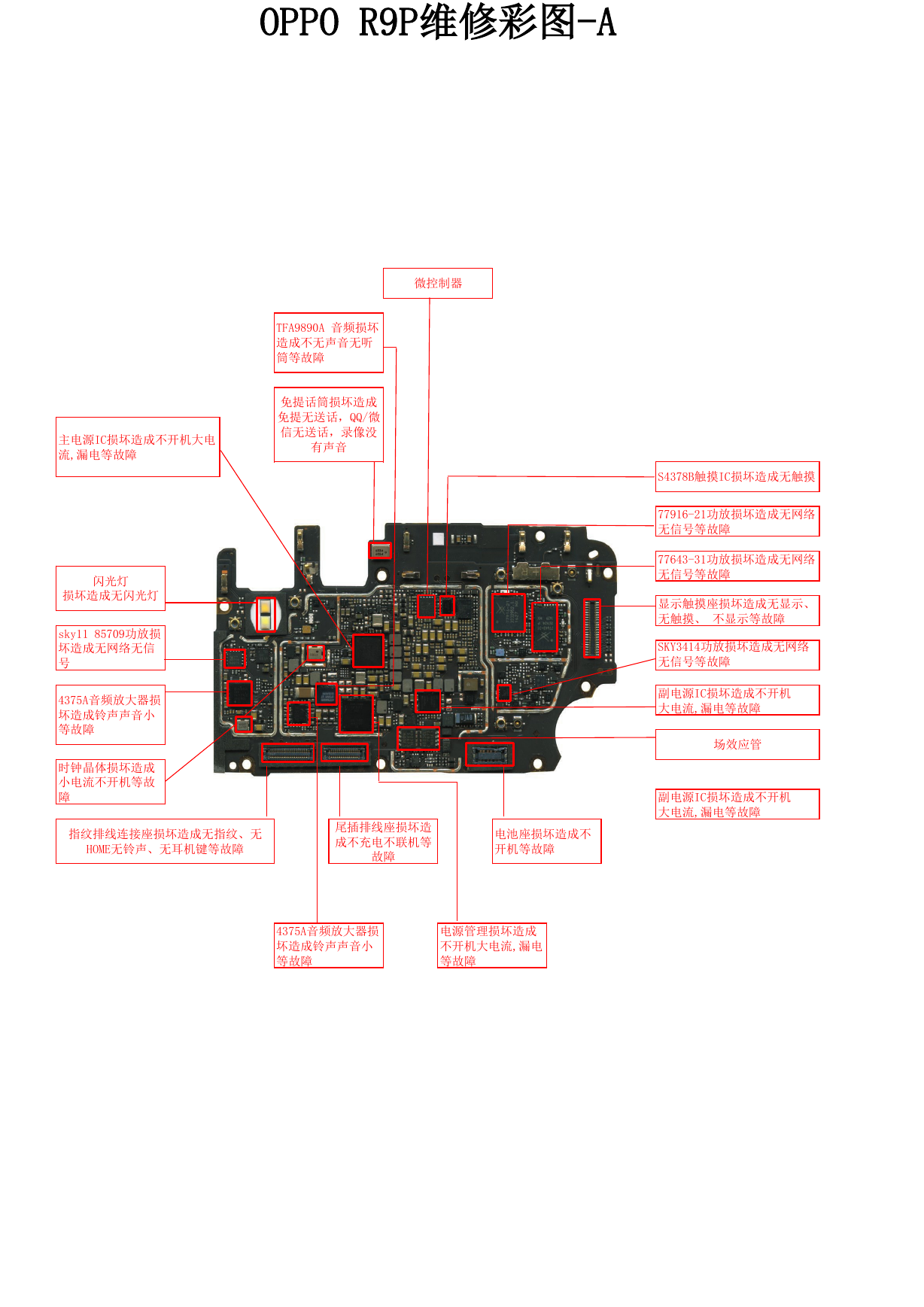

OPPO R9P维修彩图-A 微控制器 TFA9890A 音频损坏 造成不无声音无听 筒等故障 免提话筒损坏造成 免提无送话，QQ/微 信无送话，录像没 有声音 主电源IC损坏造成不开机大电 流,漏电等故障 闪光灯 损坏造成无闪光灯 sky11 85709功放损 坏造成无网络无信 号 4375A音频放大器损 坏造成铃声声音小 等故障 时钟晶体损坏造成 小电流不开机等故 障 指纹排线连接座损坏造成无指纹、无 HOME无铃声、无耳机键等故障 尾插排线座损坏造 成不充电不联机等 故障 电池座损坏造成不 开机等故障 4375A音频放大器损 坏造成铃声声音小 等故障 电源管理损坏造成 不开机大电流,漏电 等故障 S4378B触摸IC损坏造成无触摸 77916-21功放损坏造成无网络 无信号等故障 77643-31功放损坏造成无网络 无信号等故障 显示触摸座损坏造成无显示、 无触摸、 不显示等故障 SKY3414功放损坏造成无网络 无信号等故障 副电源IC损坏造成不开机 大电流,漏电等故障 场效应管 副电源IC损坏造成不开机 大电流,漏电等故障 

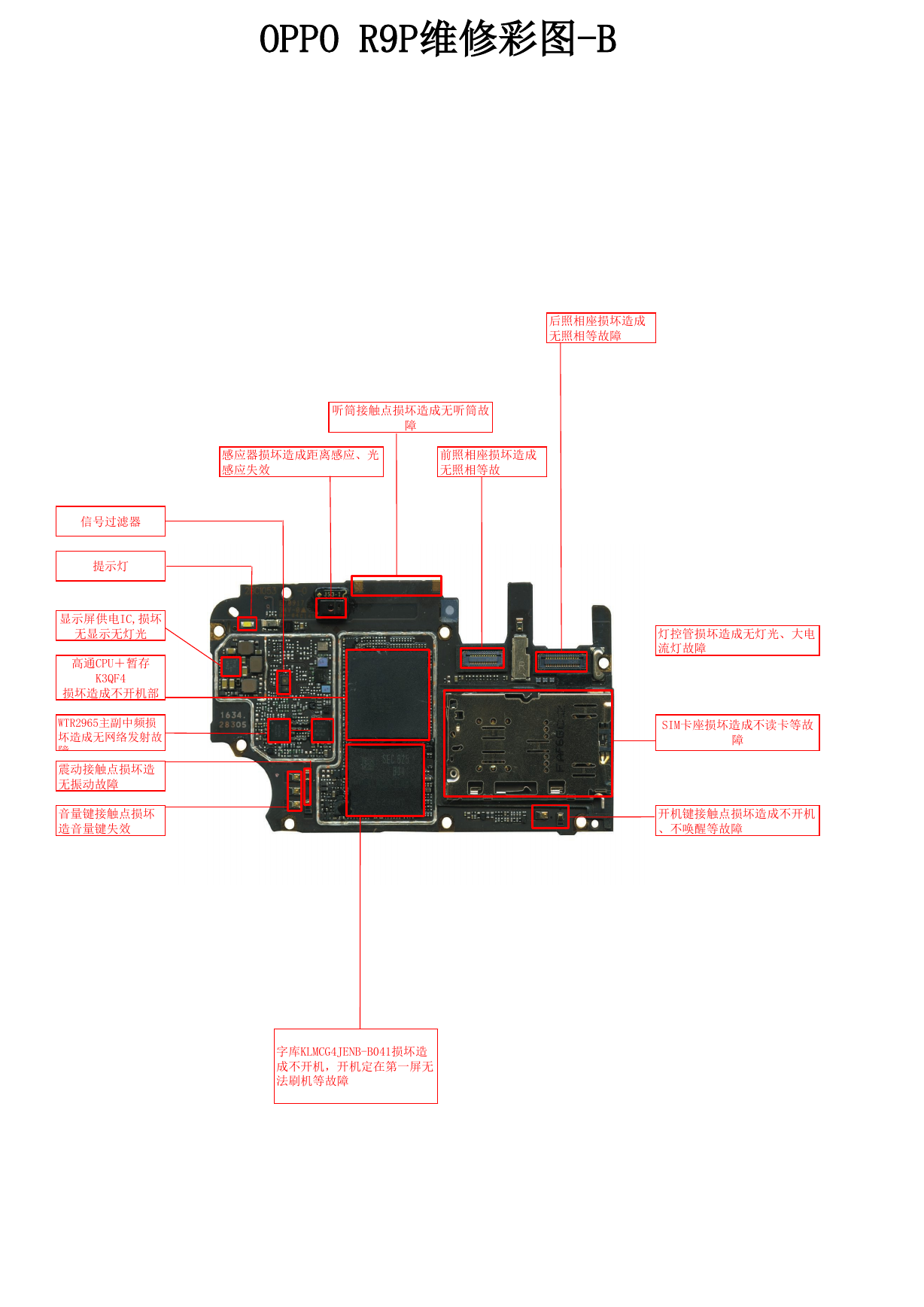

OPPO R9P维修彩图-B 后照相座损坏造成 无照相等故障 听筒接触点损坏造成无听筒故 障 感应器损坏造成距离感应、光 感应失效 前照相座损坏造成 无照相等故 信号过滤器 提示灯 显示屏供电IC,损坏 无显示无灯光 高通CPU＋暂存 K3QF4 损坏造成不开机部 WTR2965主副中频损 坏造成无网络发射故 障 震动接触点损坏造 无振动故障 音量键接触点损坏 造音量键失效 字库KLMCG4JENB-B041损坏造 成不开机，开机定在第一屏无 法刷机等故障 灯控管损坏造成无灯光、大电 流灯故障 SIM卡座损坏造成不读卡等故 障 开机键接触点损坏造成不开机 、不唤醒等故障
