CANoe快速入门 © 2008. HiRain Technologies. All rights reserved.

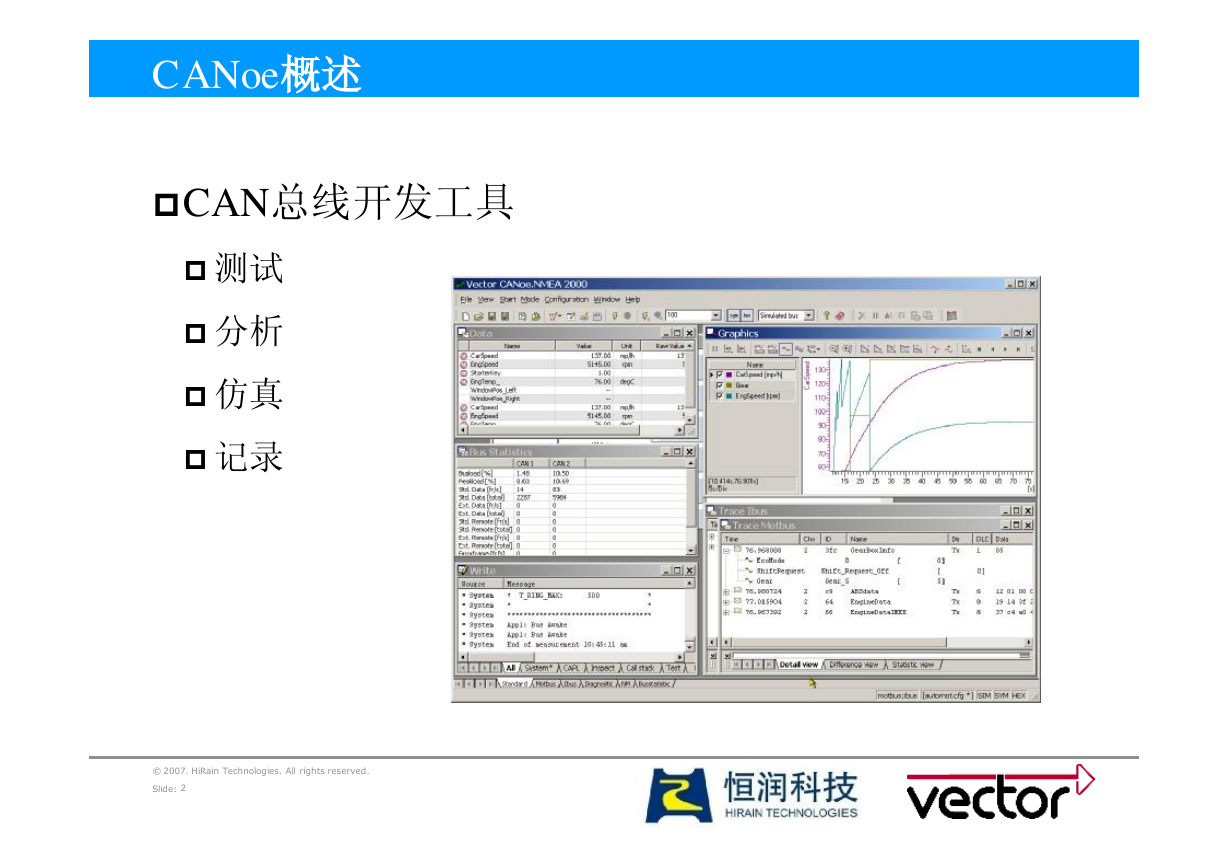

CANoe概述 pCAN总线开发工具 p 测试 p 分析 p 仿真 p 记录 © 2007. HiRain Technologies. All rights reserved. Slide: 2

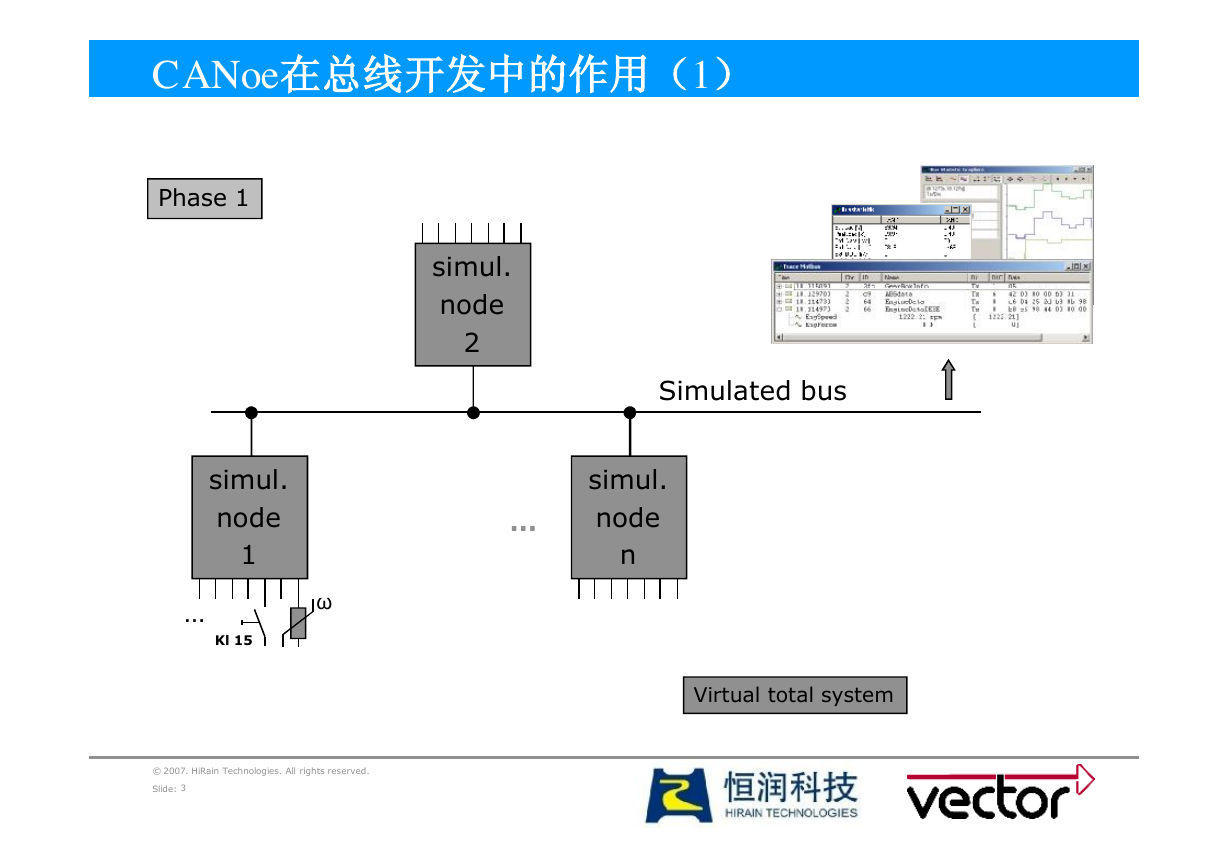

CANoe在总线开发中的作用（1） Phase 1 simul. node 2 Simulated bus … simul. node n Virtual total system simul. node 1 … Kl 15 ω © 2007. HiRain Technologies. All rights reserved. Slide: 3

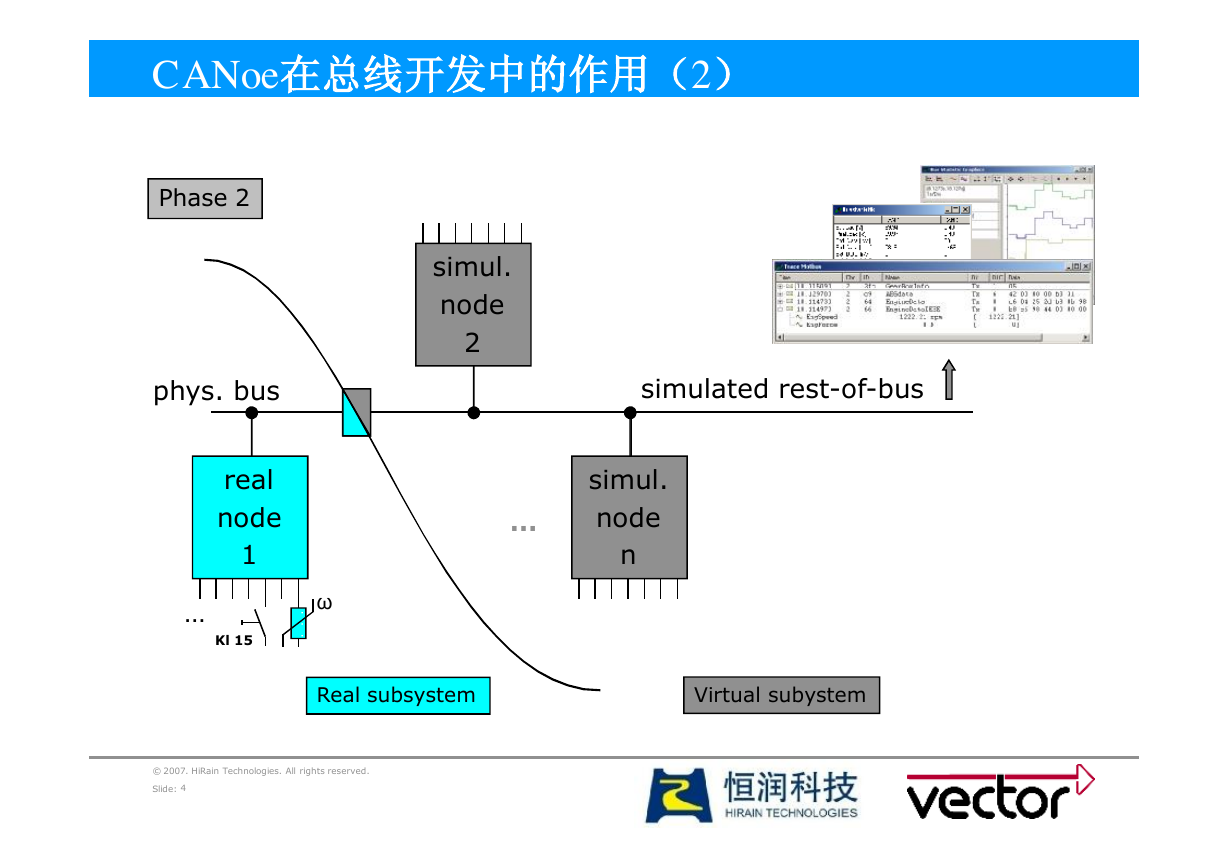

CANoe在总线开发中的作用（2） Phase 2 simul. node 2 phys. bus simulated rest-of-bus real node 1 … Kl 15 ω … simul. node n Real subsystem Virtual subystem © 2007. HiRain Technologies. All rights reserved. Slide: 4

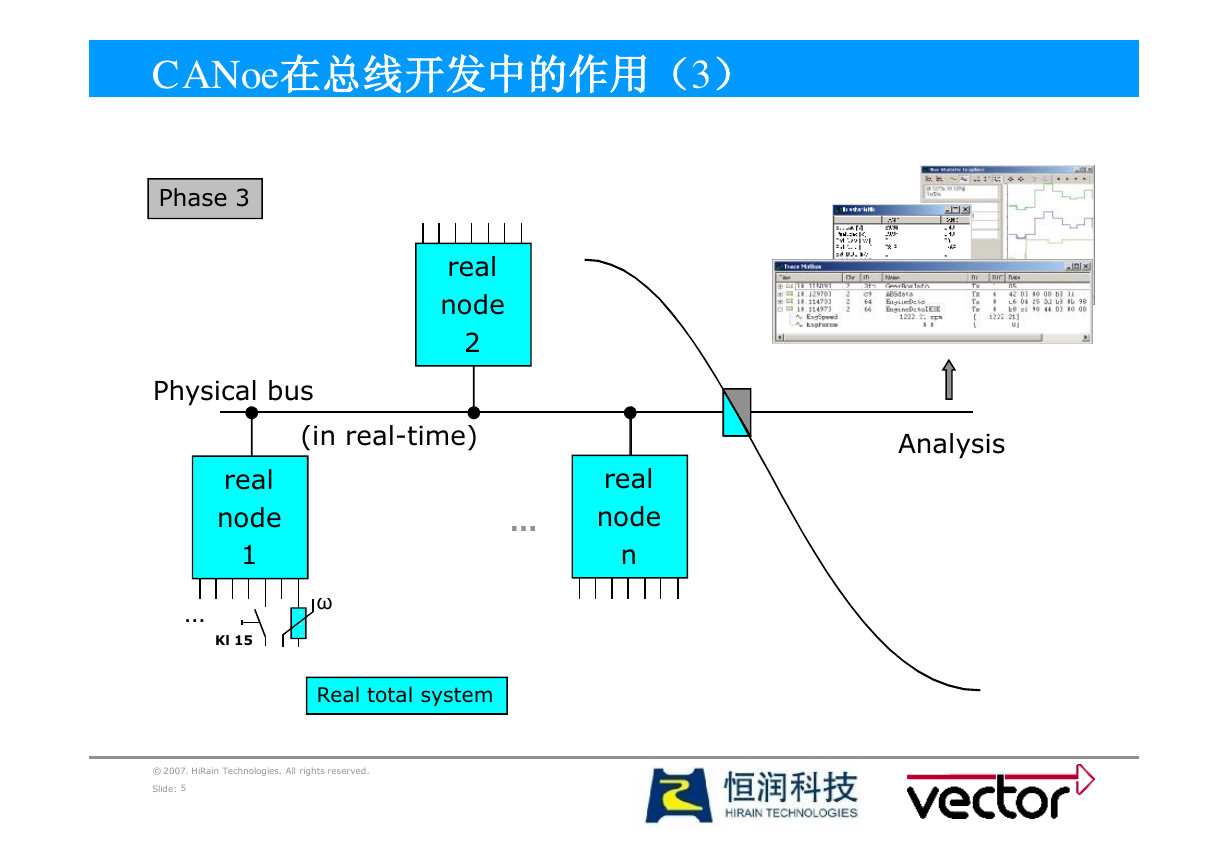

CANoe在总线开发中的作用（3） Phase 3 real node 2 Physical bus (in real-time) real node 1 … Kl 15 ω Real total system © 2007. HiRain Technologies. All rights reserved. Slide: 5 Analysis … real node n

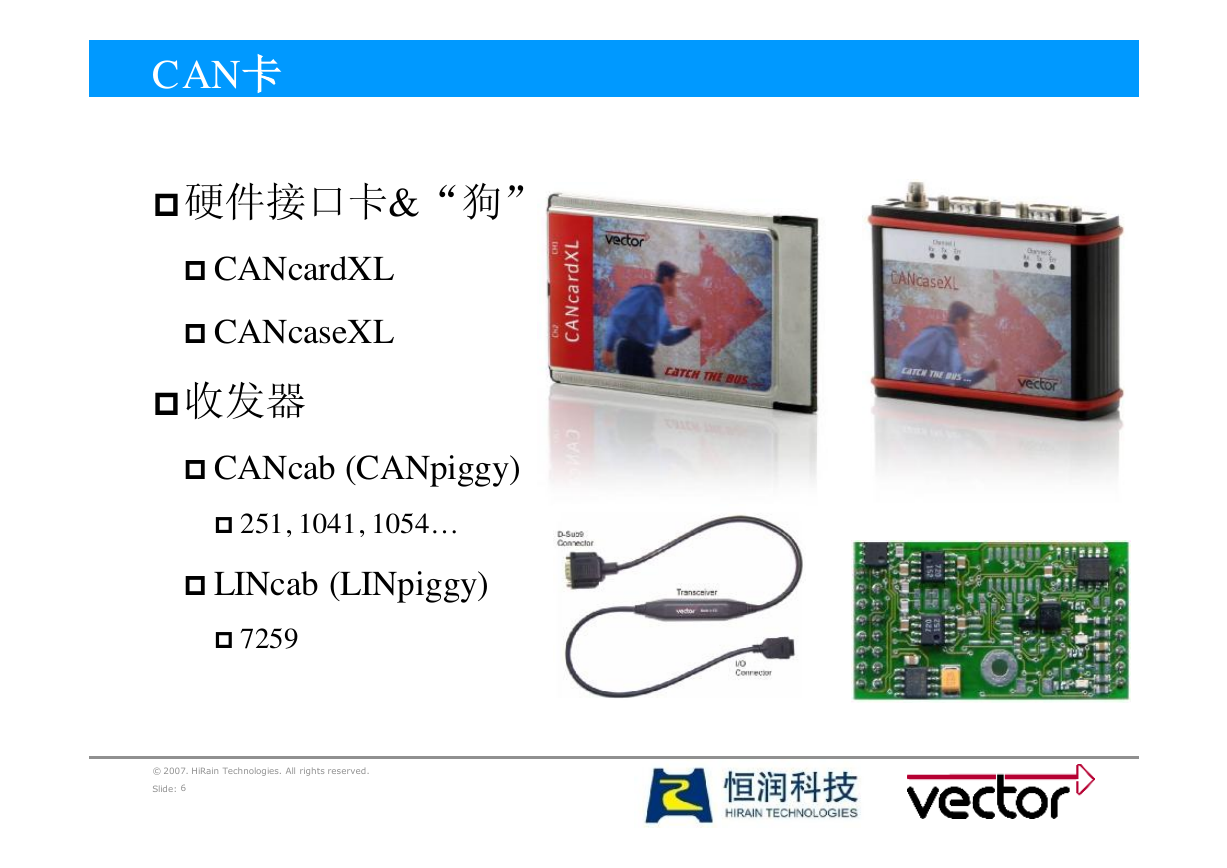

CAN卡 p硬件接口卡&“狗” p CANcardXL p CANcaseXL p收发器 p CANcab (CANpiggy) p 251, 1041, 1054… p LINcab (LINpiggy) p 7259 © 2007. HiRain Technologies. All rights reserved. Slide: 6

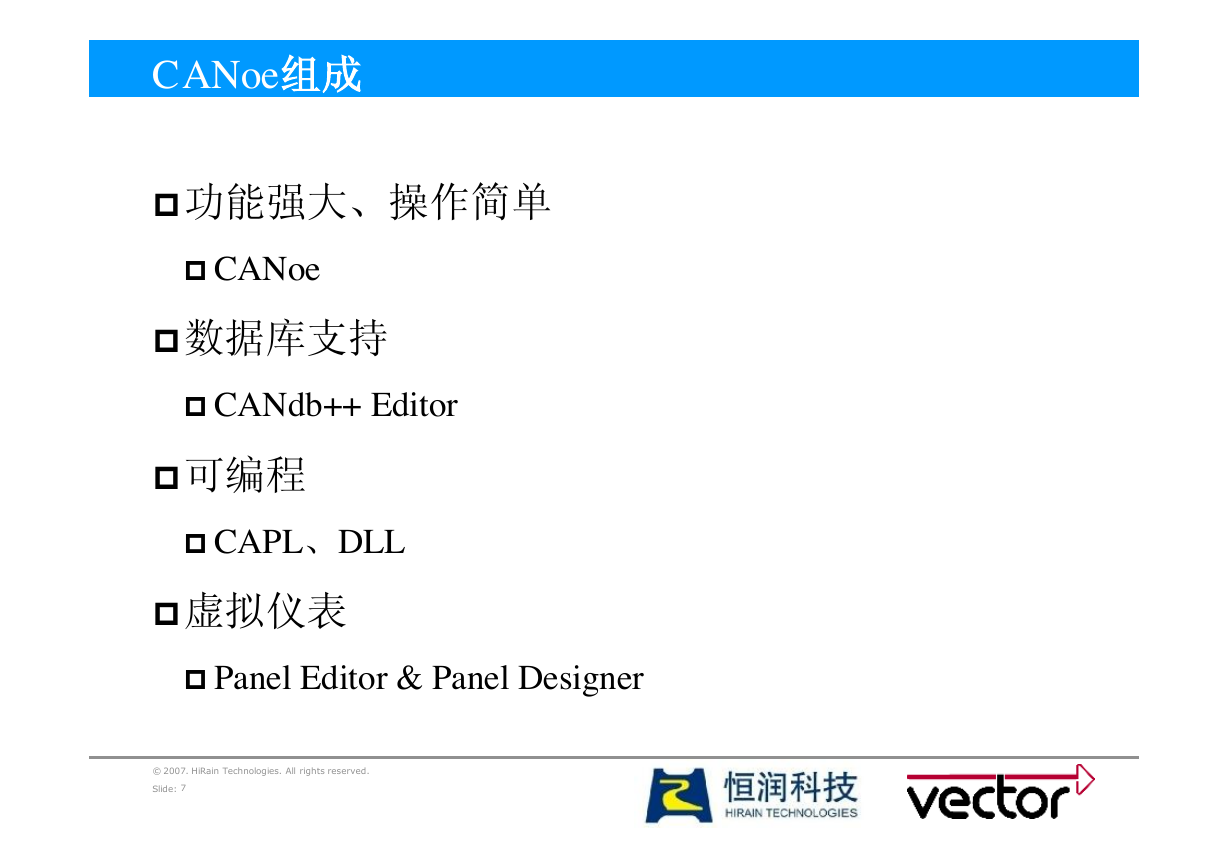

CANoe组成 p功能强大、操作简单 p CANoe p数据库支持 p CANdb++ Editor p可编程 p CAPL、DLL p虚拟仪表 p Panel Editor & Panel Designer © 2007. HiRain Technologies. All rights reserved. Slide: 7

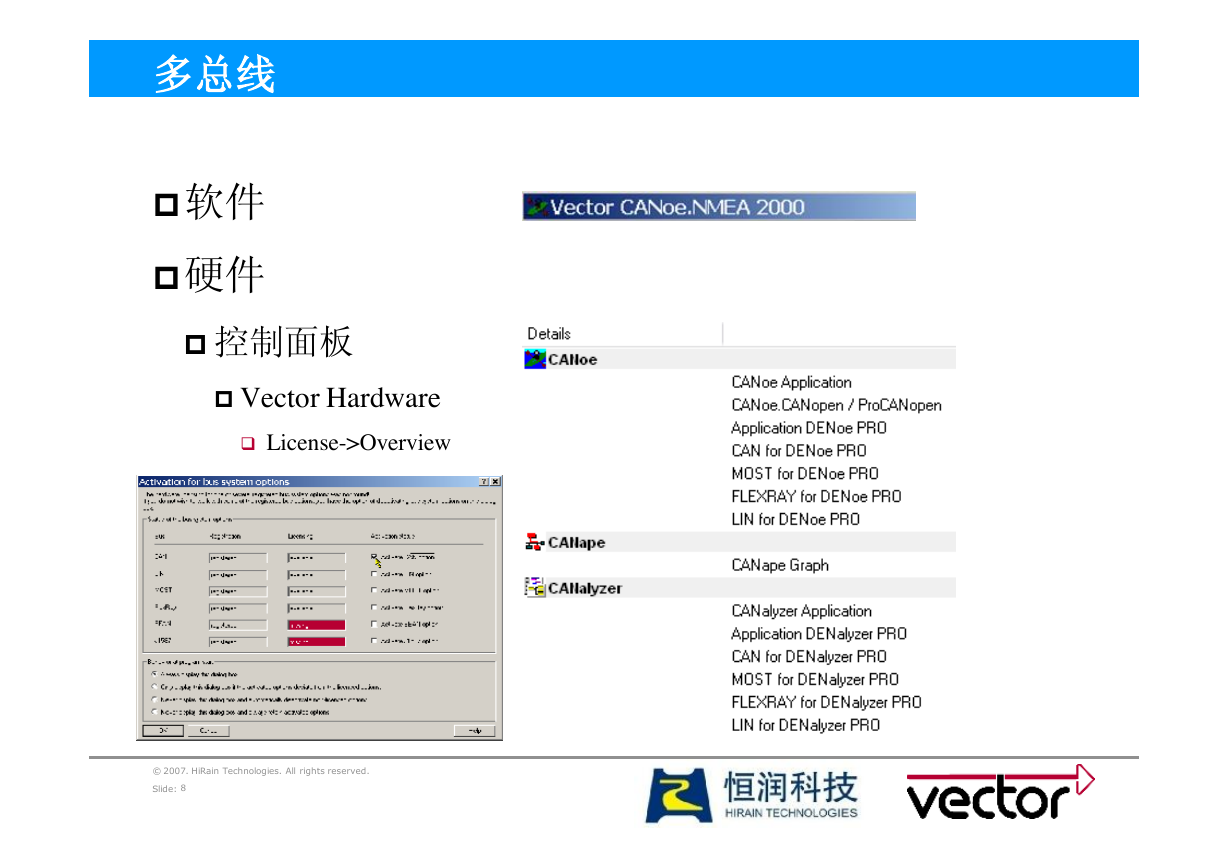

多总线 p软件 p硬件 p 控制面板 p Vector Hardware q License->Overview © 2007. HiRain Technologies. All rights reserved. Slide: 8
