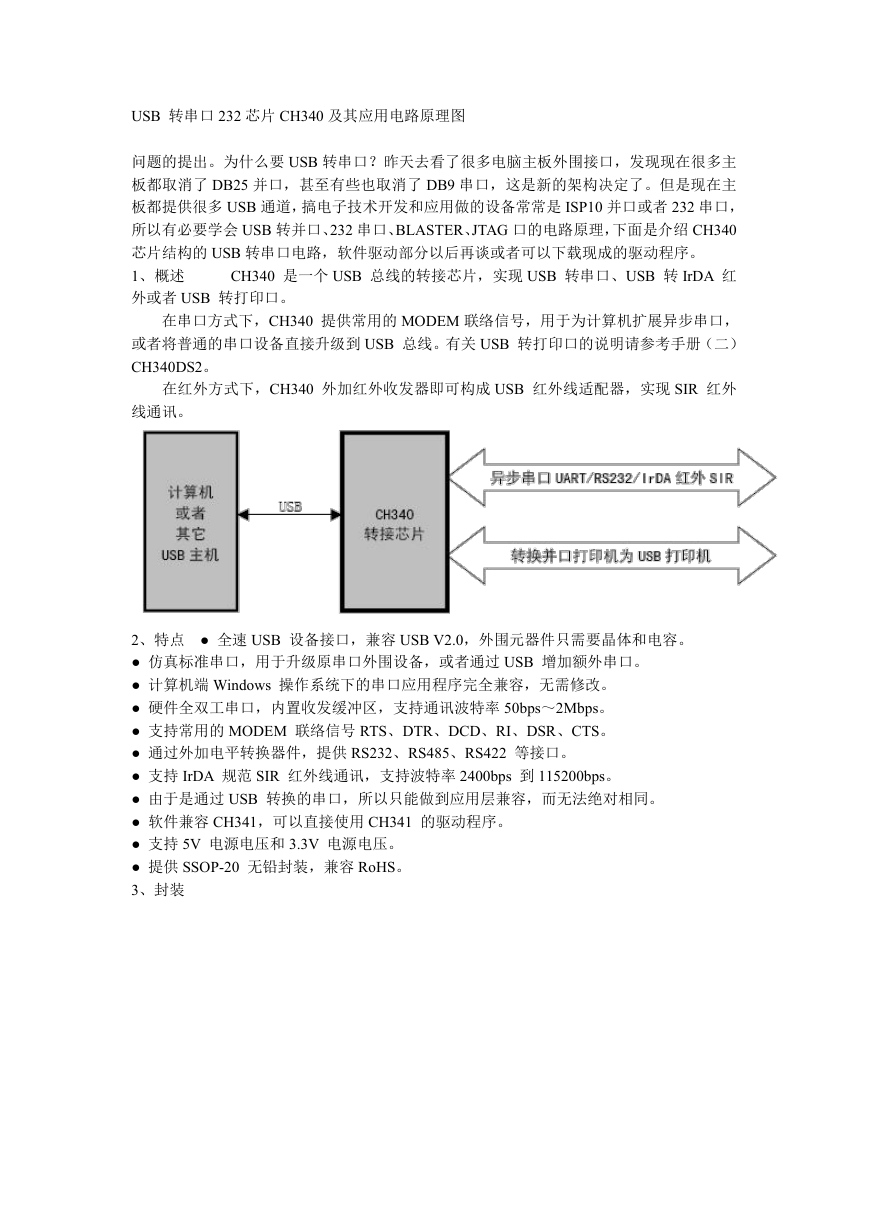

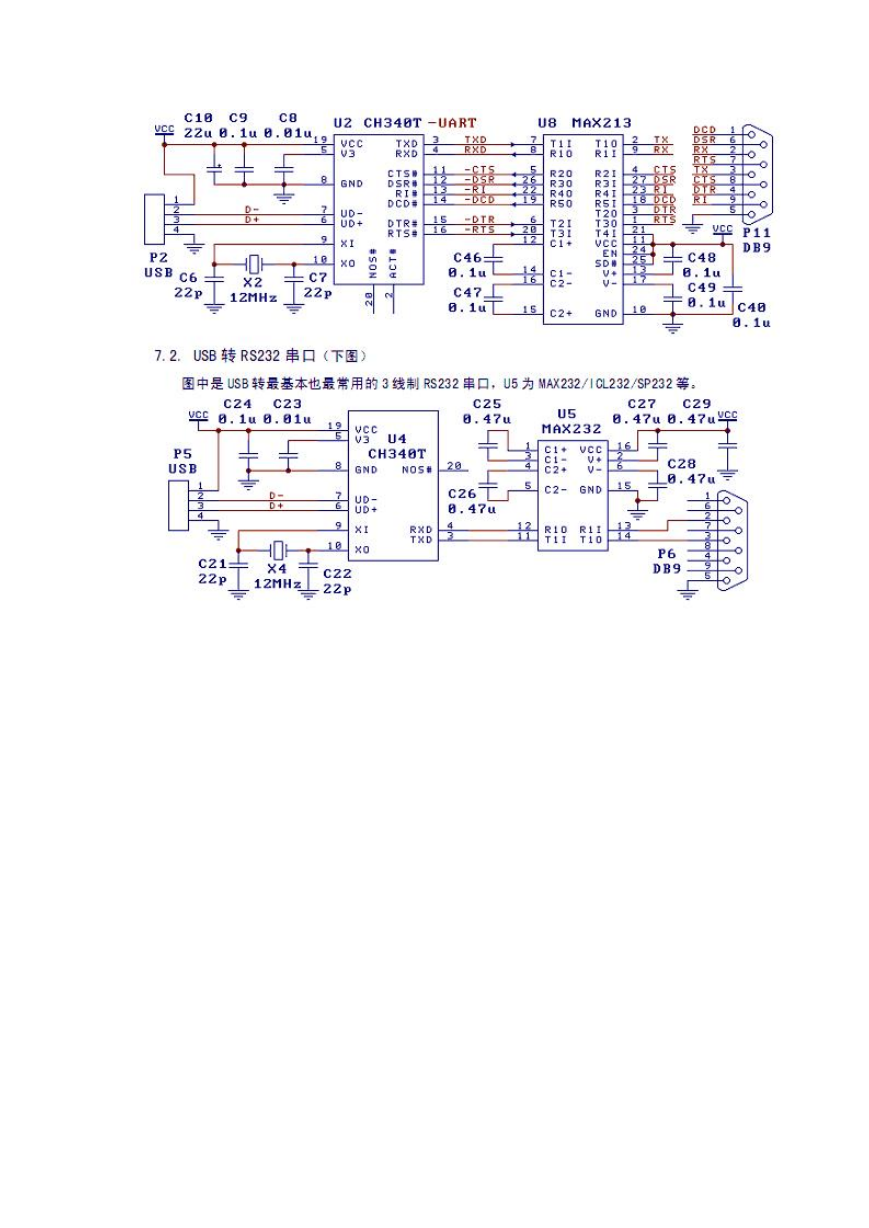

USB 转串口 232 芯片 CH340 及其应用电路原理图 问题的提出。为什么要 USB 转串口？昨天去看了很多电脑主板外围接口，发现现在很多主 板都取消了 DB25 并口，甚至有些也取消了 DB9 串口，这是新的架构决定了。但是现在主 板都提供很多 USB 通道，搞电子技术开发和应用做的设备常常是 ISP10 并口或者 232 串口， 所以有必要学会 USB 转并口、232 串口、BLASTER、JTAG 口的电路原理，下面是介绍 CH340 芯片结构的 USB 转串口电路，软件驱动部分以后再谈或者可以下载现成的驱动程序。 1、概述 外或者 USB 转打印口。 CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红 在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口， 或者将普通的串口设备直接升级到 USB 总线。有关 USB 转打印口的说明请参考手册（二） CH340DS2。 在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外 线通讯。 2、特点 ● 全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。 ● 仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。 ● 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。 ● 硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。 ● 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。 ● 通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。 ● 支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。 ● 由于是通过 USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。 ● 软件兼容 CH341，可以直接使用 CH341 的驱动程序。 ● 支持 5V 电源电压和 3.3V 电源电压。 ● 提供 SSOP-20 无铅封装，兼容 RoHS。 3、封装 

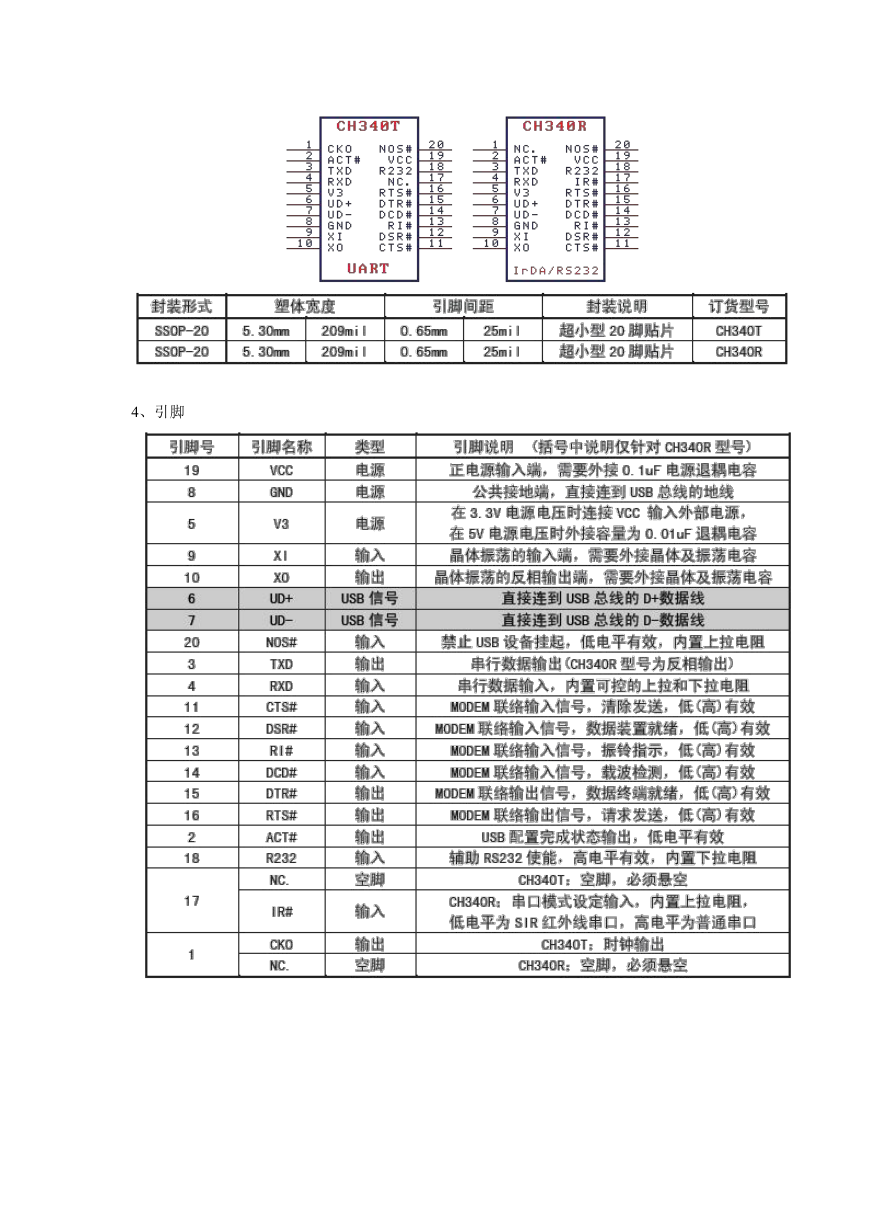

4、引脚
