型号使用说明书 4K 摄像机 HC-WXF990GK HC-WXF990MGK HC-VXF990GK HC-VX980GK HC-VX980MGK 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 SQW0545 until 2016/2/29

请先阅读此内容 ∫ 关于录制动态影像的录制格式使用本机录制动态影像，可以选择 AVCHD*1、 4K MP4*2、 MP4*2、 iFrame*2 或 24p*2 录制格式。 (l 92) *1 与 AVCHD Progressive (1080/ *2 与以 AVCHD 格式录制的动态影 50p) 兼容。像不兼容。 AVCHD: 适合在高清电视上观看或保存到光盘 *3 中。 *3 可用以下方法保存以 1080/50p 录制的影像 : j使用HD Writer AE 5.3将影像复制到光盘中。 j将影像复制到支持 AVCHD Progressive 的 Panasonic Blu- ray Disc 录像机。 4K MP4: 这是适合于编辑影像的录制格式。本格式可以录制 4K 动态影像 (3840k2160/25p)，具有全高清动态影像的 4 倍的分辨率。 MP4: 这是适合用 PC 回放或编辑的录制格式。 iFrame: 这是适合用 Mac (iMovie 等 ) 回放或编辑的录制格式。 24p: 可以拍摄与用一卷电影胶片拍摄的影像相似的影像。可以将影像录制成 4K 动态影像 (3840k2160/24p) 或者以高清画质 (1920k1080/24p) 录制影像。 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机（包括任何其他非内置内存的相关部分）进行的任何类型的维修的情况。 ∫ 内置内存的使用 [WXF990M]/ [VX980M] 本机配备了内置内存。使用此部件时，请注意以下几点。请定期备份数据。内置内存是临时存储器。为了避免因静电、电磁波、破损和故障而导致的数据删除，请将数据备份到 PC 或 DVD 光盘中。 (l 219) ≥ 在 SD 卡或内置内存存取（初始化、记录、回放、删除等）过程中，存取指示灯 [ACCESS] (l 10) 会点亮。请勿在该指示灯点亮时执行下列操作。否则，可能会损坏内置内存或者导致本机发生故障。 j关闭本机（取下电池） j插入及拔下 USB 连接电缆 j使本机受到震动或撞击 ≥ 关于本机的处理或转让。 (l 245) ∫ 关于水汽凝结（当镜头、取景器或 LCD 监视器雾化时）温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头、取景器或 LCD 监视器变脏、发霉或损坏，所以请注意。 - 2 -

将本机拿到有温差的地方时，如果等约 1 小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 1 小时。本机习惯了周围的温度时，雾化会自然消失。 ∫ 本机可以使用的记忆卡 SD 记忆卡、 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带SDHC 标志的4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关SD 卡的更多详情，请参阅第17 页。 ∫ 就本使用说明书而言 ≥SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为 “SD 卡”。 ≥ 智能手机和平板电脑被表示为 “智能手机”。 ≥ 可以用于动态影像录制模式的功能: 可以用于静态图片拍摄模式的功能: ≥ 可以用于回放模式的功能 : 可以用于回放模式（仅动态影像）的功能 : 可以用于回放模式（仅静态图片）的功能 : ≥ 以录制格式 [AVCHD] 录制的场景 : “AVCHD 场景” ≥ 以录制格式 [4K MP4] 录制的场景和以 4K 照片模式录制的场景 : “4K MP4 场景” ≥ 以录制格式 [MP4/iFrame] 录制的场景、以 MP4 (1920k1080/25p)、 MP4 (1280k720/25p) 或 MP4 (640k360/25p) 保存的场景 : “MP4/iFrame 场景” ≥ 以录制模式 [iFrame] 录制的场景 : “iFrame 场景” ≥ 以录制格式 [24p] 录制的场景 : “24p 场景” ≥[ 备份双摄像头]设置为[ 开]时，包含与同时记录的通常的场景分开记录的仅主摄像头的影像的场景 : “记录成双镜摄像机的备份的场景” ≥ 参考页码用箭头表示，示例 : l 00 ≥ 在本使用说明书中，型号被简写如下 : 型号在本使用说明书中使用的简写 HC-WXF990 HC-WXF990M HC-VXF990 HC-VX980 HC-VX980M WXF990 系列 WXF990 [WXF990] WXF990M [WXF990M] VXF990 [VXF990] VX980 [VX980] VX980M [VX980M] VX980 系列和 WXF990 本使用说明书是为使用 VXF990 图片可能与原型略有不同。 ≥ 本使用说明书中所用的图例是以系列的机型设计的。 VX980 系列、机型进行说明的，但是，部 WXF990 分说明也涉及到其他机型。 ≥ 根据型号不同，某些功能是不可用 ≥ 的。 WXF990 VXF990 对应 Wi-Fi® 功能。系列、和 VX980 系列 ≥ 特点可能不同，因此请仔细阅读。 ≥ 根据购买地不同，可能不是所有机型都有售。 - 3 -

目录请先阅读此内容...............................2 准备主要部件的名称及功能 ....................7 电源............................................... 11 安装 / 取下电池 ....................... 11 给电池充电 ............................. 12 充电和录制时间 ...................... 13 向记忆卡中录制.............................17 本机可以使用的记忆卡 ........... 17 插入 / 取出 SD 卡.................... 18 开启 / 关闭本机..............................20 选择模式........................................21 在拍摄模式和回放模式之间切换本机 ........................................ 21 在动态影像录制模式和静态图片拍摄模式之间切换本机 ........... 22 LCD 监视器 / 取景器 .....................23 如何使用触摸屏 ...................... 23 取景器调整 [WXF990] 系列 / [VXF990] ................................ 24 关于触摸式菜单 ...................... 25 设置日期和时间.............................26 基本拍摄之前........................................27 选择记录的媒体 [WXF990M]/ [VX980M]......................................29 录制动态影像.................................30 拍摄静态图片.................................32 在动态影像录制模式下拍摄静态图片 ........................................ 33 在录制 4K 动态影像过程中登录您喜爱的场景................... 34 动态影像 / 静态图片回放 ...............35 使用菜单屏幕.................................39 使用设置菜单.................................40 高级（拍摄）使用变焦 ....................................... 50 静态图片拍摄模式时的变焦倍率................................. 50 HDR 视频模式............................... 51 用次摄像头拍摄（双镜摄像机） [WXF990] 系列 ............................. 52 更改和调整次摄像头和子窗口的设置........................................ 55 用双镜摄像机的备份功能拍摄....... 58 改变拍摄模式 ................................ 60 智能自动................................. 61 高级智能自动 ......................... 63 创作控制................................. 63 HDR 视频模式........................ 66 场景模式................................. 67 与电影类似的效果 [WXF990] 系列 /[VXF990] ..... 68 FULL HD 慢动作视频 [VX980] 系列.......................... 72 4K 照片模式 ........................... 72 定格动画辅助 ......................... 73 手动拍摄 ....................................... 74 白平衡 .................................... 75 手动快门速度 / 光圈调整 ........ 76 手动焦点调整 ......................... 77 用触摸功能拍摄 ............................ 80 触摸功能图标 ......................... 80 操作图标的拍摄功能 ..................... 84 操作图标................................. 84 菜单的拍摄功能 ............................ 90 高级（回放）回放操作 ..................................... 105 使用操作图标回放动态影像....... 105 从动态影像中创建静态图片....... 106 精彩片段及时帧索引 (Time frame index)............... 106 - 4 -

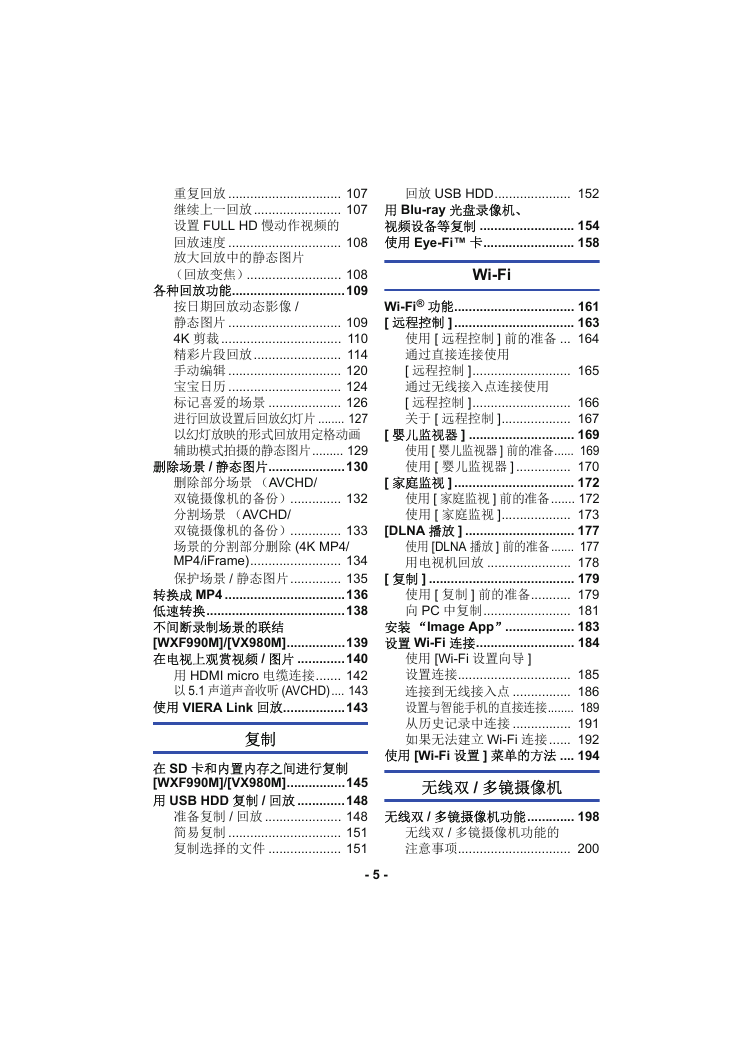

重复回放 ............................... 107 继续上一回放........................ 107 设置 FULL HD 慢动作视频的回放速度 ............................... 108 放大回放中的静态图片（回放变焦）.......................... 108 各种回放功能...............................109 按日期回放动态影像 / 静态图片 ............................... 109 4K 剪裁................................. 110 精彩片段回放........................ 114 手动编辑 ............................... 120 宝宝日历 ............................... 124 标记喜爱的场景 .................... 126 进行回放设置后回放幻灯片 ........ 127 以幻灯放映的形式回放用定格动画辅助模式拍摄的静态图片......... 129 删除场景 / 静态图片.....................130 删除部分场景（AVCHD/ 双镜摄像机的备份）.............. 132 分割场景（AVCHD/ 双镜摄像机的备份）.............. 133 场景的分割部分删除 (4K MP4/ MP4/iFrame)......................... 134 保护场景 / 静态图片.............. 135 转换成 MP4 .................................136 低速转换......................................138 不间断录制场景的联结 [WXF990M]/[VX980M]................139 在电视上观赏视频 / 图片 .............140 用 HDMI micro 电缆连接....... 142 以 5.1 声道声音收听 (AVCHD).... 143 使用 VIERA Link 回放.................143 复制在 SD 卡和内置内存之间进行复制 [WXF990M]/[VX980M]................145 用 USB HDD 复制 / 回放 .............148 准备复制 / 回放 ..................... 148 简易复制 ............................... 151 复制选择的文件 .................... 151 回放 USB HDD..................... 152 用 Blu-ray 光盘录像机、视频设备等复制 .......................... 154 使用 Eye-Fi™ 卡......................... 158 Wi-Fi Wi-Fi® 功能................................. 161 [ 远程控制 ]................................. 163 使用 [ 远程控制 ] 前的准备 ... 164 通过直接连接使用 [ 远程控制 ]........................... 165 通过无线接入点连接使用 [ 远程控制 ]........................... 166 关于 [ 远程控制 ]................... 167 [ 婴儿监视器 ] ............................. 169 使用 [ 婴儿监视器 ] 前的准备...... 169 使用 [ 婴儿监视器 ] ............... 170 [ 家庭监视 ]................................. 172 使用 [ 家庭监视 ] 前的准备....... 172 使用 [ 家庭监视 ]................... 173 [DLNA 播放 ] .............................. 177 使用 [DLNA 播放 ] 前的准备....... 177 用电视机回放 ....................... 178 [ 复制 ] ........................................ 179 使用 [ 复制 ] 前的准备........... 179 向 PC 中复制........................ 181 安装 “Image App”................... 183 设置 Wi-Fi 连接........................... 184 使用 [Wi-Fi 设置向导 ] 设置连接............................... 185 连接到无线接入点 ................ 186 设置与智能手机的直接连接........ 189 从历史记录中连接 ................ 191 如果无法建立 Wi-Fi 连接...... 192 使用 [Wi-Fi 设置 ] 菜单的方法 .... 194 无线双 / 多镜摄像机无线双 / 多镜摄像机功能............. 198 无线双 / 多镜摄像机功能的注意事项............................... 200 - 5 -

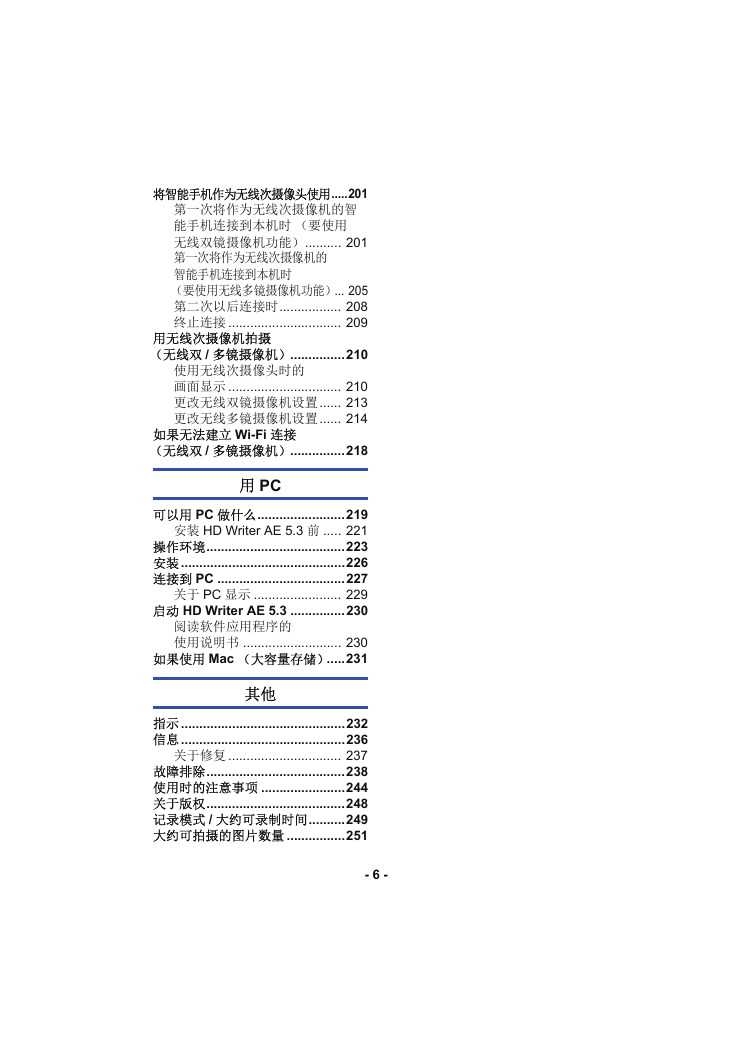

将智能手机作为无线次摄像头使用.....201 第一次将作为无线次摄像机的智能手机连接到本机时（要使用无线双镜摄像机功能）.......... 201 第一次将作为无线次摄像机的智能手机连接到本机时（要使用无线多镜摄像机功能）... 205 第二次以后连接时................. 208 终止连接 ............................... 209 用无线次摄像机拍摄（无线双 / 多镜摄像机）...............210 使用无线次摄像头时的画面显示 ............................... 210 更改无线双镜摄像机设置...... 213 更改无线多镜摄像机设置...... 214 如果无法建立 Wi-Fi 连接（无线双 / 多镜摄像机）...............218 用 PC 可以用 PC 做什么........................219 安装 HD Writer AE 5.3 前 ..... 221 操作环境......................................223 安装.............................................226 连接到 PC ...................................227 关于 PC 显示 ........................ 229 启动 HD Writer AE 5.3 ...............230 阅读软件应用程序的使用说明书 ........................... 230 如果使用 Mac （大容量存储）.....231 其他指示.............................................232 信息.............................................236 关于修复 ............................... 237 故障排除......................................238 使用时的注意事项 .......................244 关于版权......................................248 记录模式 / 大约可录制时间..........249 大约可拍摄的图片数量 ................251 - 6 -

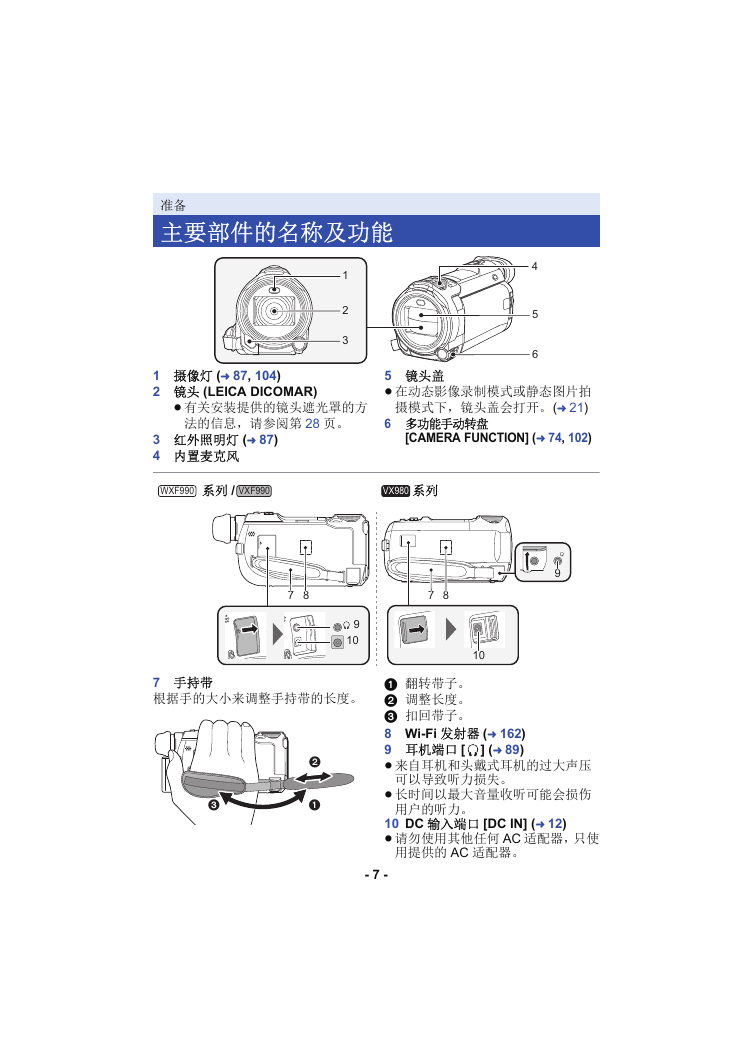

准备主要部件的名称及功能 1 2 3 4 5 6 1 摄像灯 (l 87, 104) 2 镜头 (LEICA DICOMAR) ≥ 有关安装提供的镜头遮光罩的方法的信息，请参阅第 28 页。 3 红外照明灯 (l 87) 4 内置麦克风 5 镜头盖 ≥ 在动态影像录制模式或静态图片拍摄模式下，镜头盖会打开。 (l 21) 6 多功能手动转盘 [CAMERA FUNCTION] (l 74, 102) WXF990 系列 / VXF990 VX980 系列 9 7 8 7 8 9 10 10 7 手持带根据手的大小来调整手持带的长度。    1 翻转带子。 2 调整长度。 3 扣回带子。 8 Wi-Fi 发射器 (l 162) ] (l 89) 9 耳机端口 [ ≥ 来自耳机和头戴式耳机的过大声压可以导致听力损失。用户的听力。 ≥ 长时间以最大音量收听可能会损伤 10 DC 输入端口 [DC IN] (l 12) ≥ 请勿使用其他任何 AC 适配器，只使用提供的 AC 适配器。 - 7 -

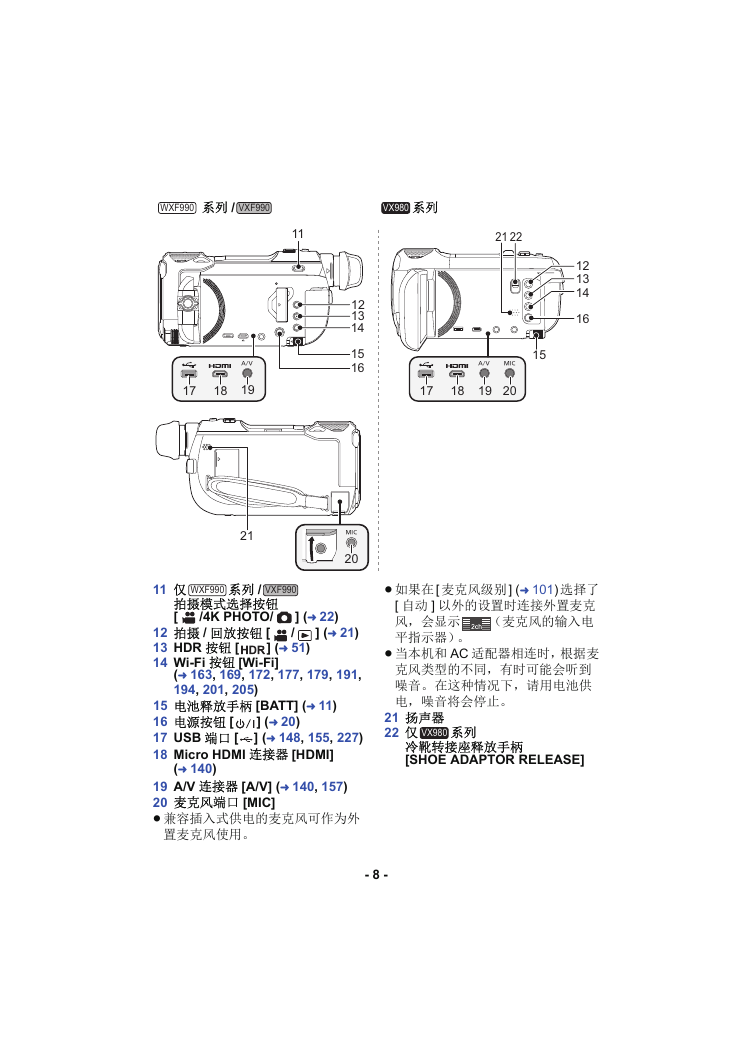

WXF990 系列 / VXF990 VX980 系列 11 21 22 12 13 14 16 15 17 18 19 20 19 17 18 21 12 13 14 15 16 20 VXF990 WXF990 系列 / 11 仅拍摄模式选择按钮 [ /4K PHOTO/ 12 拍摄 / 回放按钮 [ 13 HDR 按钮 [ 14 Wi-Fi 按钮 [Wi-Fi] ] (l 22) / ] (l 21) ] (l 51) ≥ 如果在[ 麦克风级别] (l 101) 选择了 [ 自动 ] 以外的设置时连接外置麦克风，会显示（麦克风的输入电平指示器）。 ≥ 当本机和 AC 适配器相连时，根据麦克风类型的不同，有时可能会听到噪音。在这种情况下，请用电池供电，噪音将会停止。 21 扬声器 22 仅 VX980 系列冷靴转接座释放手柄 [SHOE ADAPTOR RELEASE] (l 163, 169, 172, 177, 179, 191, 194, 201, 205) 15 电池释放手柄 [BATT] (l 11) 16 电源按钮 [ 17 USB 端口 [ 18 Micro HDMI 连接器 [HDMI] ] (l 20) ] (l 148, 155, 227) (l 140) 19 A/V 连接器 [A/V] (l 140, 157) 20 麦克风端口 [MIC] ≥ 兼容插入式供电的麦克风可作为外置麦克风使用。 - 8 -
