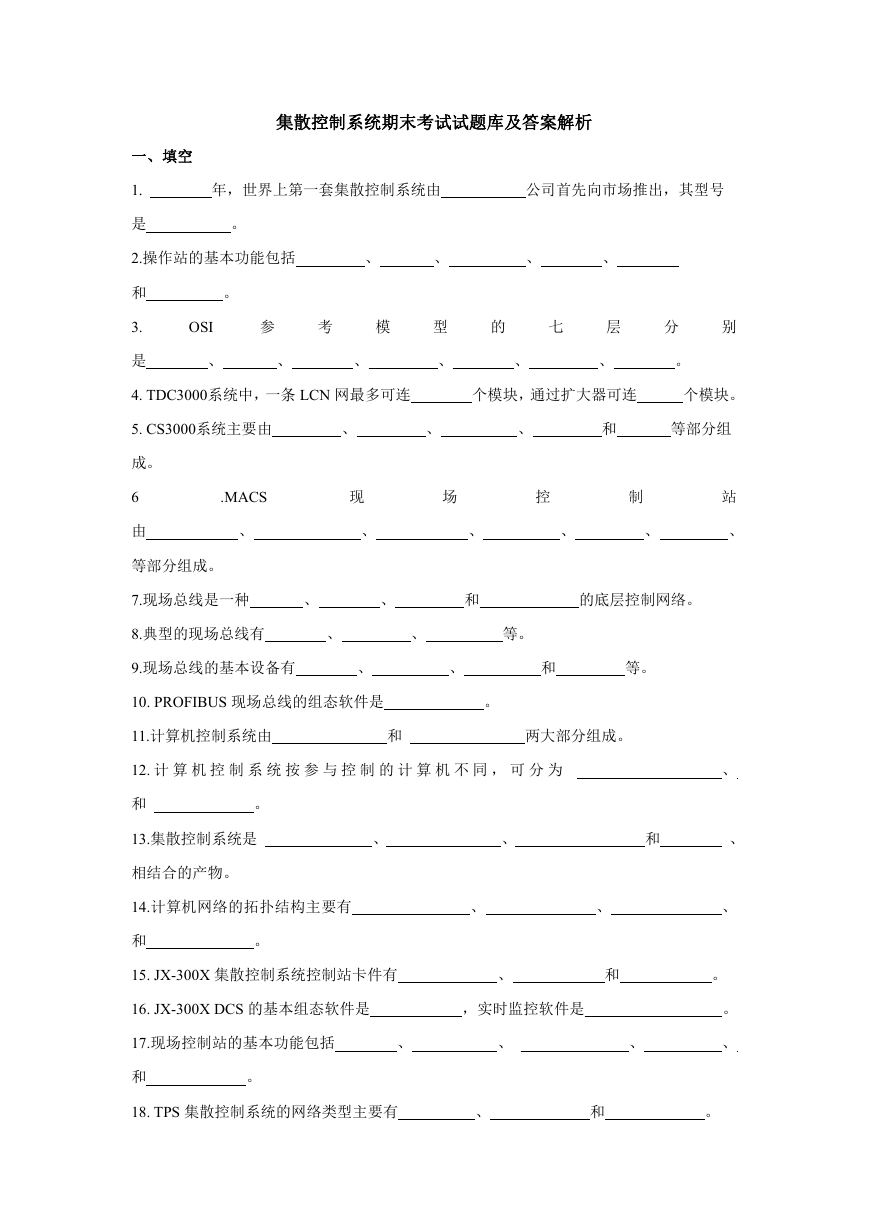

集散控制系统期末考试试题库及答案解析一、填空 1. 是年，世界上第一套集散控制系统由公司首先向市场推出，其型号。 2.操作站的基本功能包括、、、、和 3. 是。 OSI 参考模、、、型、的七层分别、、。 4. TDC3000系统中，一条 LCN 网最多可连个模块，通过扩大器可连个模块。 5. CS3000系统主要由、、、和等部分组成。 6 由 .MACS 、现、场控制、、、站、等部分组成。 7.现场总线是一种 8.典型的现场总线有、、和的底层控制网络。、、等。 9.现场总线的基本设备有、、和等。 10. PROFIBUS 现场总线的组态软件是。 11.计算机控制系统由和两大部分组成。 12. 计算机控制系统按参与控制的计算机不同，可分为、和。 13.集散控制系统是相结合的产物。、、和、 14.计算机网络的拓扑结构主要有、、和。 15. JX-300X 集散控制系统控制站卡件有、和 16. JX-300X DCS 的基本组态软件是，实时监控软件是 17.现场控制站的基本功能包括、、、、。。、和。 18. TPS 集散控制系统的网络类型主要有、和。

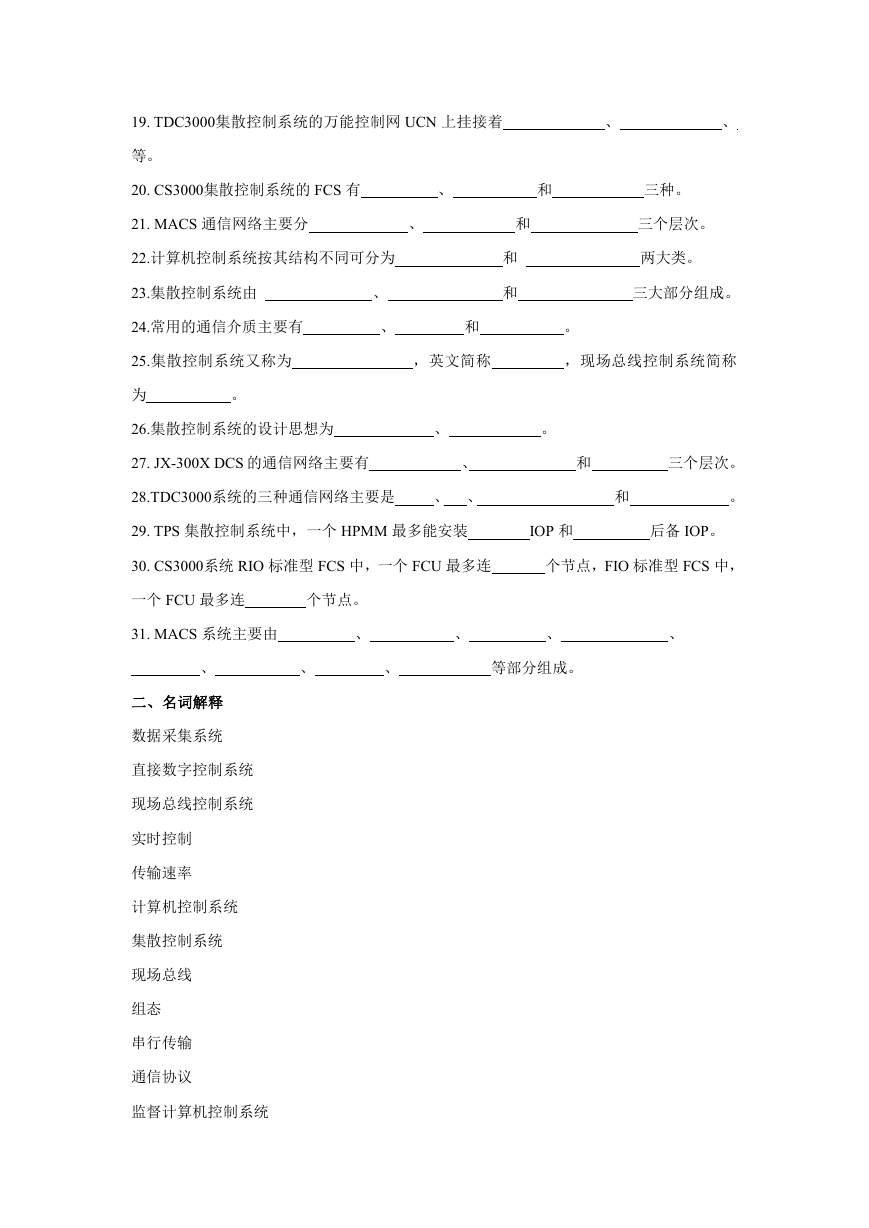

19. TDC3000集散控制系统的万能控制网 UCN 上挂接着、、等。 20. CS3000集散控制系统的 FCS 有、和三种。 21. MACS 通信网络主要分、 22.计算机控制系统按其结构不同可分为 23.集散控制系统由 24.常用的通信介质主要有 25.集散控制系统又称为为。、、和和和三个层次。两大类。三大部分组成。和。，英文简称，现场总线控制系统简称 26.集散控制系统的设计思想为、。 27. JX-300X DCS 的通信网络主要有、和三个层次。 28.TDC3000系统的三种通信网络主要是、、和。 29. TPS 集散控制系统中，一个 HPMM 最多能安装 IOP 和后备 IOP。 30. CS3000系统 RIO 标准型 FCS 中，一个 FCU 最多连个节点，FIO 标准型 FCS 中，一个 FCU 最多连个节点。 31. MACS 系统主要由、、、、、、、等部分组成。二、名词解释数据采集系统直接数字控制系统现场总线控制系统实时控制传输速率计算机控制系统集散控制系统现场总线组态串行传输通信协议监督计算机控制系统

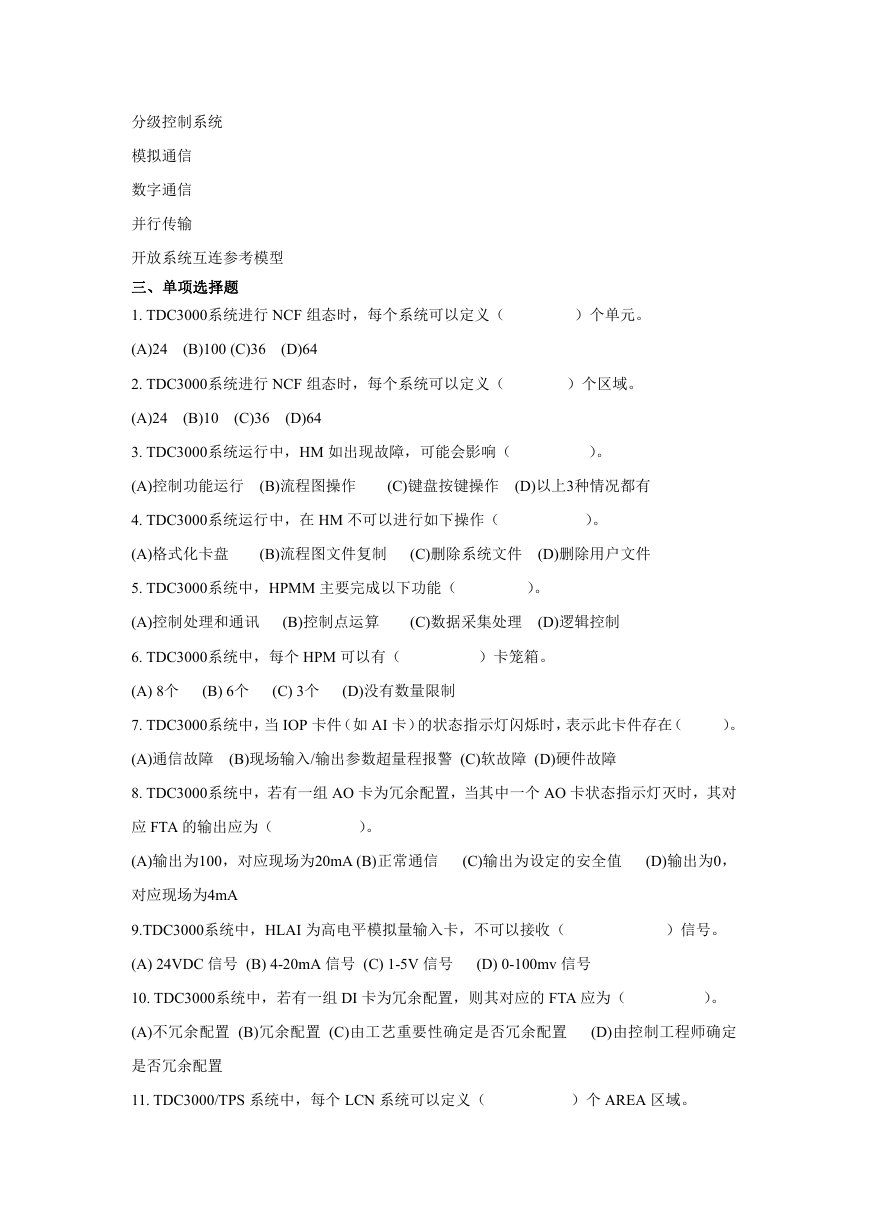

分级控制系统模拟通信数字通信并行传输开放系统互连参考模型三、单项选择题 1. TDC3000系统进行 NCF 组态时，每个系统可以定义（）个单元。 (A)24 (B)100 (C)36 (D)64 2. TDC3000系统进行 NCF 组态时，每个系统可以定义（）个区域。 (A)24 (B)10 (C)36 (D)64 3. TDC3000系统运行中，HM 如出现故障，可能会影响（）。 (A)控制功能运行 (B)流程图操作 (C)键盘按键操作 (D)以上3种情况都有 4. TDC3000系统运行中，在 HM 不可以进行如下操作（）。 (A)格式化卡盘 (B)流程图文件复制 (C)删除系统文件 (D)删除用户文件 5. TDC3000系统中，HPMM 主要完成以下功能（）。 (A)控制处理和通讯 (B)控制点运算 (C)数据采集处理 (D)逻辑控制 6. TDC3000系统中，每个 HPM 可以有（）卡笼箱。 (A) 8个 (B) 6个 (C) 3个 (D)没有数量限制 7. TDC3000系统中，当 IOP 卡件（如 AI 卡）的状态指示灯闪烁时，表示此卡件存在（）。 (A)通信故障 (B)现场输入/输出参数超量程报警 (C)软故障 (D)硬件故障 8. TDC3000系统中，若有一组 AO 卡为冗余配置，当其中一个 AO 卡状态指示灯灭时，其对应 FTA 的输出应为（）。 (A)输出为100，对应现场为20mA (B)正常通信 (C)输出为设定的安全值 (D)输出为0，对应现场为4mA 9.TDC3000系统中，HLAI 为高电平模拟量输入卡，不可以接收（）信号。 (A) 24VDC 信号 (B) 4-20mA 信号 (C) 1-5V 信号 (D) 0-100mv 信号 10. TDC3000系统中，若有一组 DI 卡为冗余配置，则其对应的 FTA 应为（）。 (A)不冗余配置 (B)冗余配置 (C)由工艺重要性确定是否冗余配置 (D)由控制工程师确定是否冗余配置 11. TDC3000/TPS 系统中，每个 LCN 系统可以定义（）个 AREA 区域。

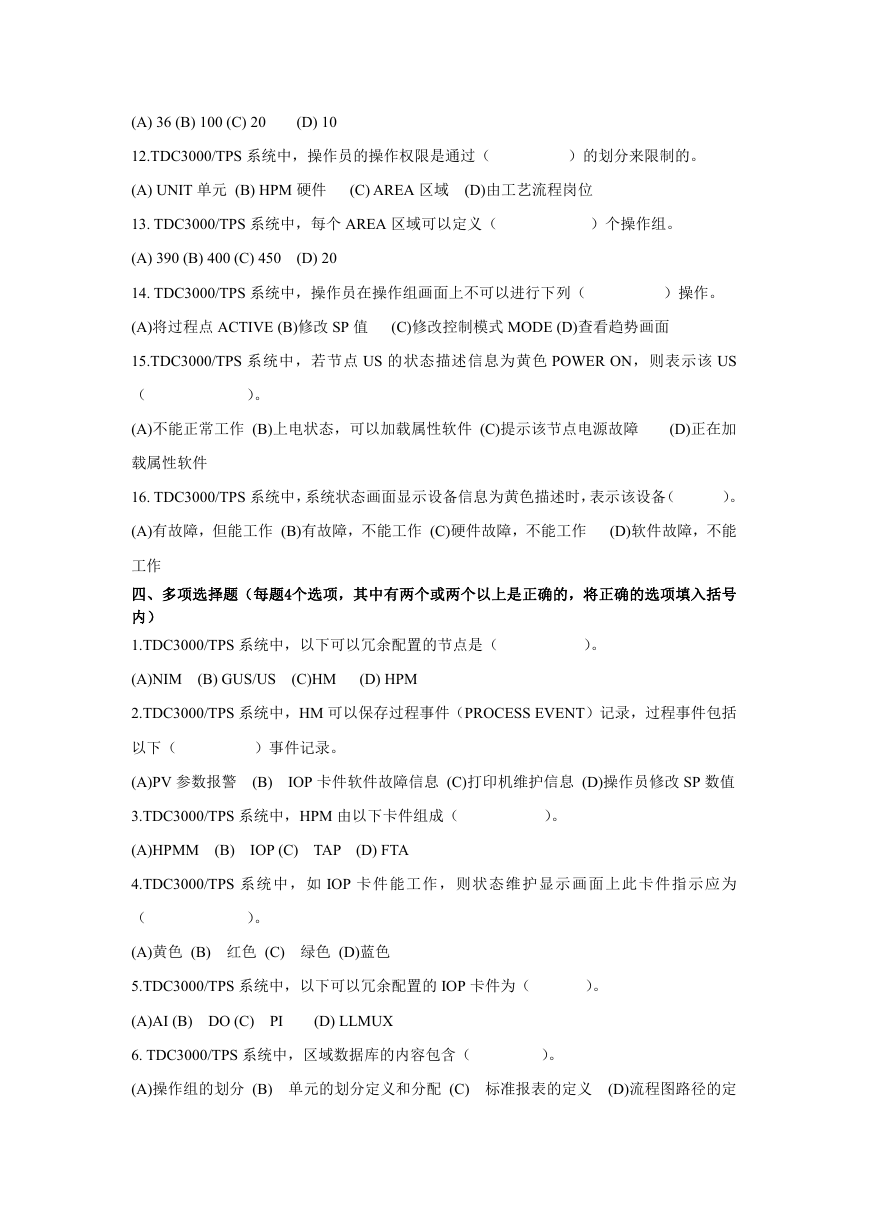

(A) 36 (B) 100 (C) 20 (D) 10 12.TDC3000/TPS 系统中，操作员的操作权限是通过（）的划分来限制的。 (A) UNIT 单元 (B) HPM 硬件 (C) AREA 区域 (D)由工艺流程岗位 13. TDC3000/TPS 系统中，每个 AREA 区域可以定义（）个操作组。 (A) 390 (B) 400 (C) 450 (D) 20 14. TDC3000/TPS 系统中，操作员在操作组画面上不可以进行下列（）操作。 (A)将过程点 ACTIVE (B)修改 SP 值 (C)修改控制模式 MODE (D)查看趋势画面 15.TDC3000/TPS 系统中，若节点 US 的状态描述信息为黄色 POWER ON，则表示该 US （）。 (A)不能正常工作 (B)上电状态，可以加载属性软件 (C)提示该节点电源故障 (D)正在加载属性软件 16. TDC3000/TPS 系统中，系统状态画面显示设备信息为黄色描述时，表示该设备（）。 (A)有故障，但能工作 (B)有故障，不能工作 (C)硬件故障，不能工作 (D)软件故障，不能工作四、多项选择题（每题4个选项，其中有两个或两个以上是正确的，将正确的选项填入括号内） 1.TDC3000/TPS 系统中，以下可以冗余配置的节点是（）。 (A)NIM (B) GUS/US (C)HM (D) HPM 2.TDC3000/TPS 系统中，HM 可以保存过程事件（PROCESS EVENT）记录，过程事件包括以下（）事件记录。 (A)PV 参数报警 (B) IOP 卡件软件故障信息 (C)打印机维护信息 (D)操作员修改 SP 数值 3.TDC3000/TPS 系统中，HPM 由以下卡件组成（）。 (A)HPMM (B) IOP (C) TAP (D) FTA 4.TDC3000/TPS 系统中，如 IOP 卡件能工作，则状态维护显示画面上此卡件指示应为（）。 (A)黄色 (B) 红色 (C) 绿色 (D)蓝色 5.TDC3000/TPS 系统中，以下可以冗余配置的 IOP 卡件为（）。 (A)AI (B) DO (C) PI (D) LLMUX 6. TDC3000/TPS 系统中，区域数据库的内容包含（）。 (A)操作组的划分 (B) 单元的划分定义和分配 (C) 标准报表的定义 (D)流程图路径的定

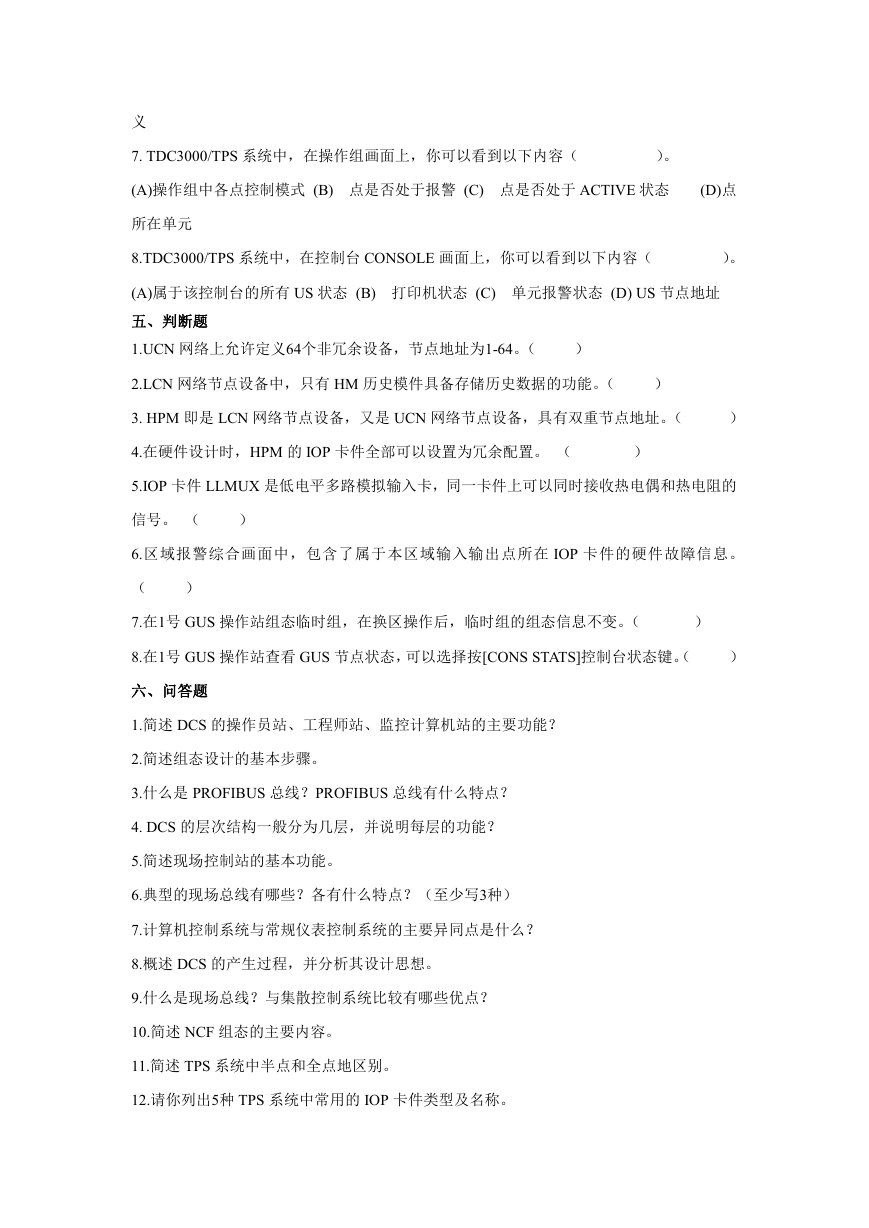

义 7. TDC3000/TPS 系统中，在操作组画面上，你可以看到以下内容（）。 (A)操作组中各点控制模式 (B) 点是否处于报警 (C) 点是否处于 ACTIVE 状态 (D)点所在单元 8.TDC3000/TPS 系统中，在控制台 CONSOLE 画面上，你可以看到以下内容（）。 (A)属于该控制台的所有 US 状态 (B) 打印机状态 (C) 单元报警状态 (D) US 节点地址五、判断题 1.UCN 网络上允许定义64个非冗余设备，节点地址为1-64。（） 2.LCN 网络节点设备中，只有 HM 历史模件具备存储历史数据的功能。（） 3. HPM 即是 LCN 网络节点设备，又是 UCN 网络节点设备，具有双重节点地址。（） 4.在硬件设计时，HPM 的 IOP 卡件全部可以设置为冗余配置。（） 5.IOP 卡件 LLMUX 是低电平多路模拟输入卡，同一卡件上可以同时接收热电偶和热电阻的信号。（） 6.区域报警综合画面中，包含了属于本区域输入输出点所在 IOP 卡件的硬件故障信息。（） 7.在1号 GUS 操作站组态临时组，在换区操作后，临时组的组态信息不变。（） 8.在1号 GUS 操作站查看 GUS 节点状态，可以选择按[CONS STATS]控制台状态键。（）六、问答题 1.简述 DCS 的操作员站、工程师站、监控计算机站的主要功能？ 2.简述组态设计的基本步骤。 3.什么是 PROFIBUS 总线？PROFIBUS 总线有什么特点？ 4. DCS 的层次结构一般分为几层，并说明每层的功能？ 5.简述现场控制站的基本功能。 6.典型的现场总线有哪些？各有什么特点？（至少写3种） 7.计算机控制系统与常规仪表控制系统的主要异同点是什么？ 8.概述 DCS 的产生过程，并分析其设计思想。 9.什么是现场总线？与集散控制系统比较有哪些优点？ 10.简述 NCF 组态的主要内容。 11.简述 TPS 系统中半点和全点地区别。 12.请你列出5种 TPS 系统中常用的 IOP 卡件类型及名称。

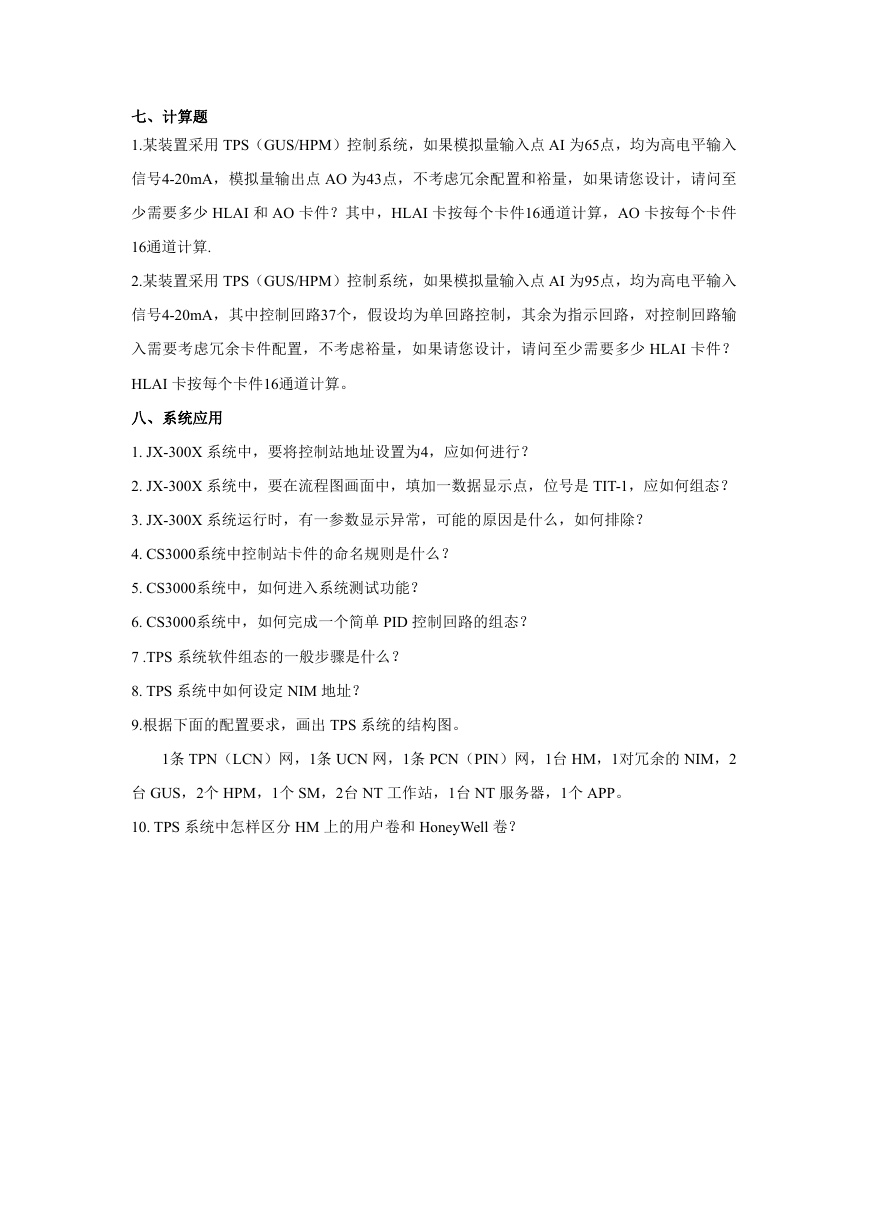

七、计算题 1.某装置采用 TPS（GUS/HPM）控制系统，如果模拟量输入点 AI 为65点，均为高电平输入信号4-20mA，模拟量输出点 AO 为43点，不考虑冗余配置和裕量，如果请您设计，请问至少需要多少 HLAI 和 AO 卡件？其中，HLAI 卡按每个卡件16通道计算，AO 卡按每个卡件 16通道计算. 2.某装置采用 TPS（GUS/HPM）控制系统，如果模拟量输入点 AI 为95点，均为高电平输入信号4-20mA，其中控制回路37个，假设均为单回路控制，其余为指示回路，对控制回路输入需要考虑冗余卡件配置，不考虑裕量，如果请您设计，请问至少需要多少 HLAI 卡件？ HLAI 卡按每个卡件16通道计算。八、系统应用 1. JX-300X 系统中，要将控制站地址设置为4，应如何进行？ 2. JX-300X 系统中，要在流程图画面中，填加一数据显示点，位号是 TIT-1，应如何组态？ 3. JX-300X 系统运行时，有一参数显示异常，可能的原因是什么，如何排除？ 4. CS3000系统中控制站卡件的命名规则是什么？ 5. CS3000系统中，如何进入系统测试功能？ 6. CS3000系统中，如何完成一个简单 PID 控制回路的组态？ 7 .TPS 系统软件组态的一般步骤是什么？ 8. TPS 系统中如何设定 NIM 地址？ 9.根据下面的配置要求，画出 TPS 系统的结构图。 1条 TPN（LCN）网，1条 UCN 网，1条 PCN（PIN）网，1台 HM，1对冗余的 NIM，2 台 GUS，2个 HPM，1个 SM，2台 NT 工作站，1台 NT 服务器，1个 APP。 10. TPS 系统中怎样区分 HM 上的用户卷和 HoneyWell 卷？

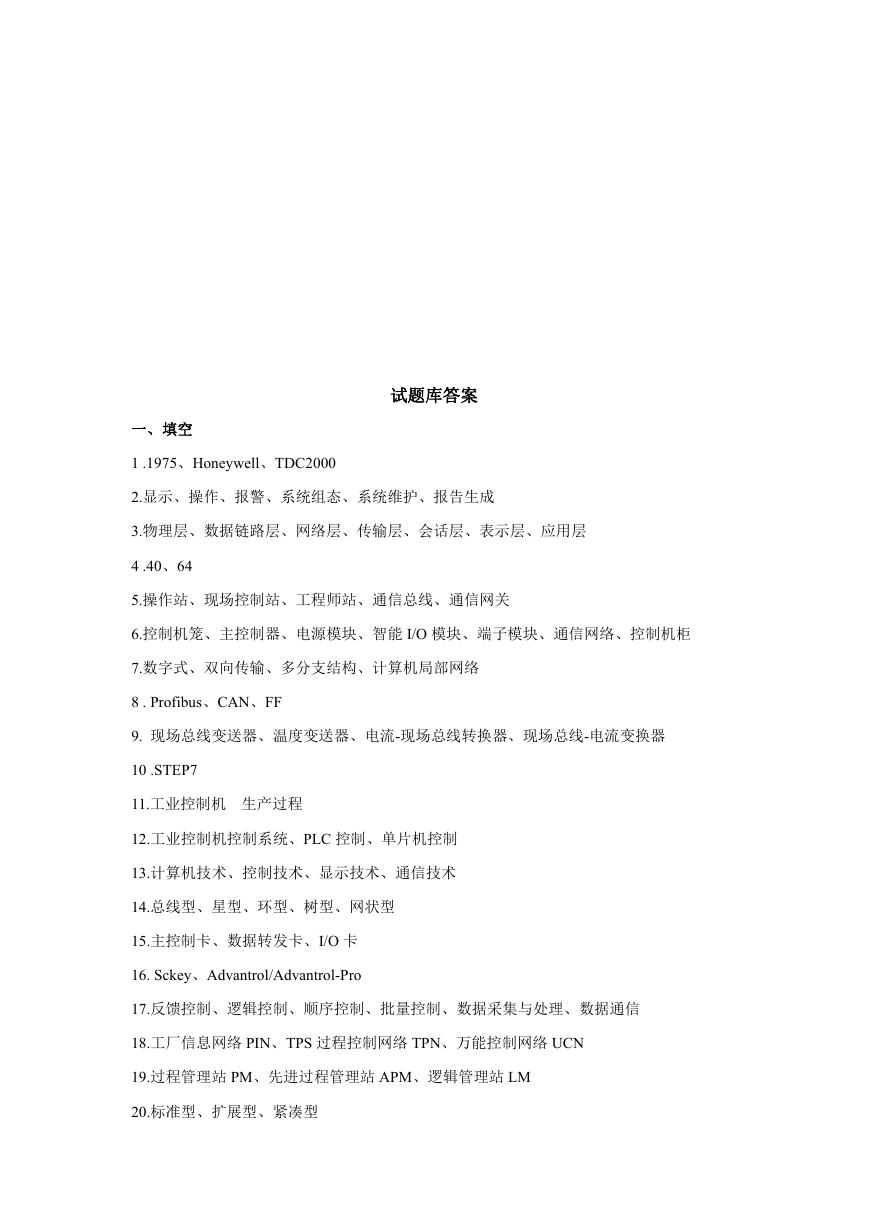

试题库答案一、填空 1 .1975、Honeywell、TDC2000 2.显示、操作、报警、系统组态、系统维护、报告生成 3.物理层、数据链路层、网络层、传输层、会话层、表示层、应用层 4 .40、64 5.操作站、现场控制站、工程师站、通信总线、通信网关 6.控制机笼、主控制器、电源模块、智能 I/O 模块、端子模块、通信网络、控制机柜 7.数字式、双向传输、多分支结构、计算机局部网络 8 . Profibus、CAN、FF 9. 现场总线变送器、温度变送器、电流-现场总线转换器、现场总线-电流变换器 10 .STEP7 11.工业控制机生产过程 12.工业控制机控制系统、PLC 控制、单片机控制 13.计算机技术、控制技术、显示技术、通信技术 14.总线型、星型、环型、树型、网状型 15.主控制卡、数据转发卡、I/O 卡 16. Sckey、Advantrol/Advantrol-Pro 17.反馈控制、逻辑控制、顺序控制、批量控制、数据采集与处理、数据通信 18.工厂信息网络 PIN、TPS 过程控制网络 TPN、万能控制网络 UCN 19.过程管理站 PM、先进过程管理站 APM、逻辑管理站 LM 20.标准型、扩展型、紧凑型

21.系统网络 SNET、监控网络 MNET、企业管理网 ENET 22.集中结构、分散结构 23.工业控制机、通信网络、现场检测控制设备 24.双绞线、同轴电缆、光纤 25.分散控制系统、DCS、FCS 26.集中管理、分散控制 27. SBUS 总线、过程控制网 SC netⅡ、信息管理网 ETHERNET 28.局部控制网 LCN、万能控制网 UCN、数据高速通道 DHW 29. 40块、40块 30. 8、10 31.网络、工程师站、操作员站、高级计算站、管理网网关、系统服务器、现场控制站、通信控制站二、名词解释数据采集系统：计算机只承担数据的采集和处理，而不直接参与控制。直接数字控制系统：计算机既采集数据，又对数据进行处理，并按照一定的控制规律进行运算，其结果经输出通道作用到控制对象，使被控变量符合要求。现场总线控制系统：利用现场总线将分布在工业现场的各种智能设备和 I/O 单元方便的连接在一起构成的系统。实时控制：计算机在规定的时间内完成数据的采集、、计算和输出。传输速率：单位时间内通信系统所传输的信息量，一般以每秒种能够传输的比特数来表示，其单位是 bps。计算机控制系统：利用计算机来实现工艺过程自动控制的系统。集散控制系统：是一种操作显示集中、控制功能分散、采用分级分层结构形式、局部网络通信的计算机综合控制系统。现场总线：连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。组态：利用软件工具将计算机的软硬件及各种资源进行配置，使其按预定的功能实现特定的目的。串行传输：把数据逐位依次在信道上进行传输的方式。通信协议：通信双方共同遵守的规则，包括语法、语义、时序。监督计算机控制系统：简称 SCC 系统，是一种两级微型计算机控制系统，其中 DDC 级计算
