三款减法器电路图分享.pdf

发布时间：2022-05-29 发布人：admin 分类：说明书 资料大小：0.09M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

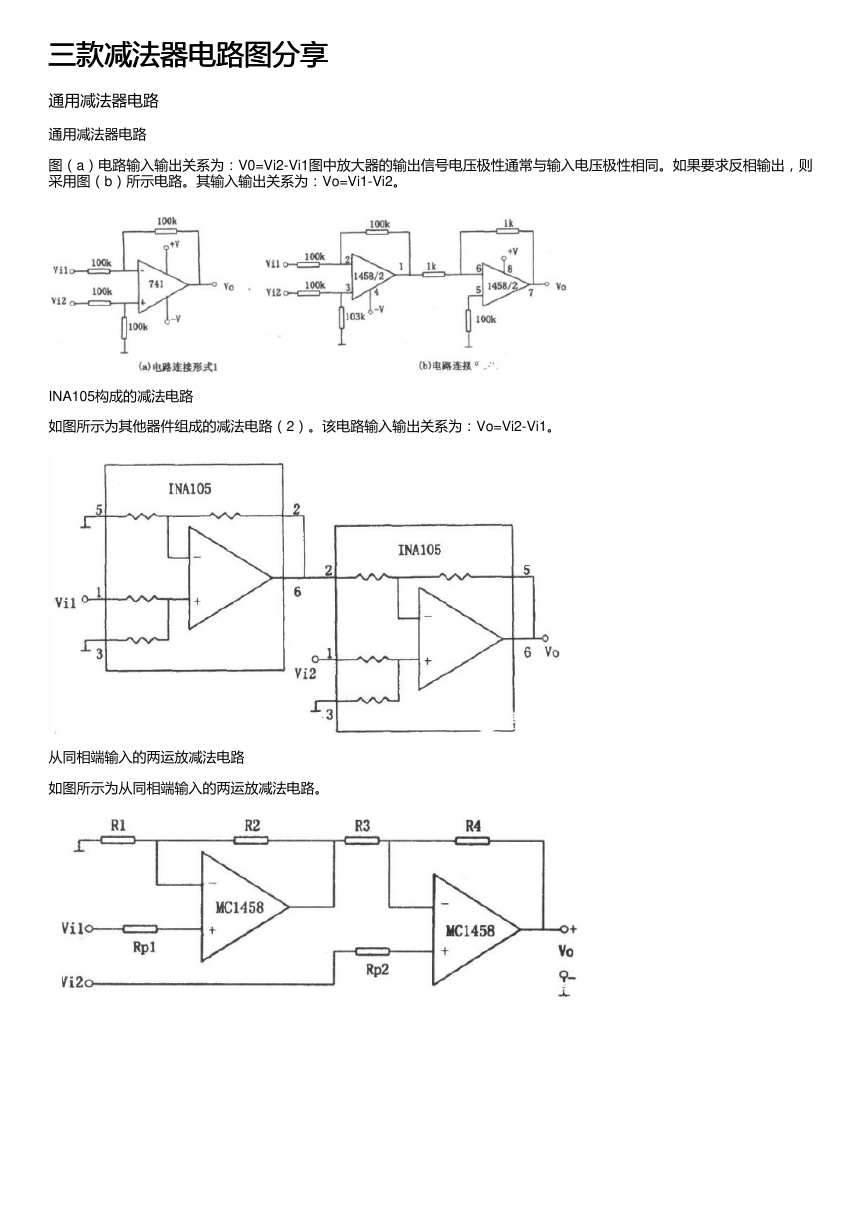

    三款减法器电路图分享 三款减法器电路图分享 通用减法器电路 通用减法器电路 图（a）电路输入输出关系为：V0=Vi2-Vi1图中放大器的输出信号电压极性通常与输入电压极性相同。如果要求反相输出，则 采用图（b）所示电路。其输入输出关系为：Vo=Vi1-Vi2。 INA105构成的减法电路 如图所示为其他器件组成的减法电路（2）。该电路输入输出关系为：Vo=Vi2-Vi1。 从同相端输入的两运放减法电路 如图所示为从同相端输入的两运放减法电路。
