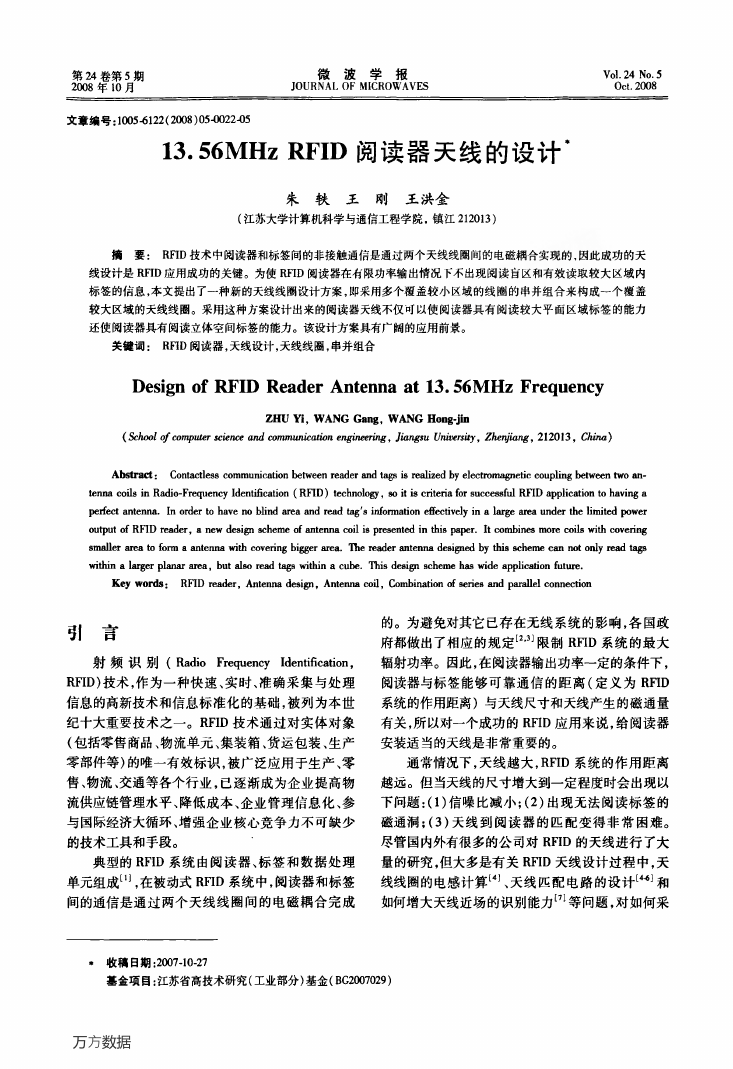

第24卷第5期 2008年lO月微波学报 JOURNAL OF MICROWAVES V01．24 No．5 Oct．2008 文章编号：1005-6122(2008)05-0022-05 13．56MHz RFID阅读器天线的设计+ 朱轶王刚王洪金 (江苏大学计算机科学与通信工程学院，镇江212013) 摘要：RFID技术中阅读器和标签间的非接触通信是通过两个天线线圈间的电磁耦合实现的，因此成功的天线设计是RFID应用成功的关键。为使RFID阅读器在有限功率输出情况下不出现阅读盲区和有效读取较大区域内标签的信息，本文提出了一种新的天线线圈设计方案，即采用多个覆盖较小区域的线圈的串并组合来构成一个覆盖较大区域的天线线圈。采用这种方案设计出来的阅读器天线不仅可以使阅读器具有阅读较大平面区域标签的能力还使阅读器具有阅读立体空间标签的能力。该设计方案具有广阔的应用前景。关键词：RFID阅读器，天线设计，天线线圈，串并组合 Design of RFID Reader Antenna at 13．56 MHz Frequency (School ofcomputer science and communication engineer#Lg，Jiangsu University，纨，狮，lg，212013，China) ZHU Yi，WANG Gang，WANG Hong-jin Abstract： Contactless communication between reader and tags is realized by electromagnetic coupling between two an- tenna coils in Radio—Frequency Identification(RFID)technology，80 it is criteria for Successful RFID application to having a perfect antenna．In order to have no blind area and read tag’s information effectively in a large area under the limited power output of RFID reader．a new design scheme of antenna coil is presented in this paper．It combines more coils“tll coveting smaller area to form a antenna with coveting bigger a．rea．The reader antenna designed by this scheme can not only read tags within a l肛ser planar area，but also read tags within a cube．This design scheme has wide印plication future． Key words：RFID reader，Antenna design，Antenna coil，Combination of series and parallel connection 引言的。为避免对其它已存在无线系统的影响，各国政府都做出了相应的规定旧’31限制RFID系统的最大射频识别(Radio Frequency Identification，辐射功率。因此，在阅读器输出功率一定的条件下， RFID)技术，作为一种快速、实时、准确采集与处理阅读器与标签能够可靠通信的距离(定义为RFID 信息的高新技术和信息标准化的基础，被列为本世纪十大重要技术之一。RFID技术通过对实体对象系统的作用距离)与天线尺寸和天线产生的磁通量有关，所以对一个成功的RFID应用来说，给阅读器 (包括零售商品、物流单元、集装箱、货运包装、生产安装适当的天线是非常重要的。零部件等)的唯一有效标识，被广泛应用于生产、零售、物流、交通等各个行业，已逐渐成为企业提高物通常情况下，天线越大，RFID系统的作用距离越远。但当天线的尺寸增大到一定程度时会出现以流供应链管理水平、降低成本、企业管理信息化、参与国际经济大循环、增强企业核心竞争力不可缺少的技术工具和手段。下问题：(1)信噪比减小；(2)出现无法阅读标签的磁通洞；(3)天线到阅读器的匹配变得非常困难。尽管国内外有很多的公司对RFID的天线进行了大典型的RFID系统由阅读器、标签和数据处理量的研究，但大多是有关RFID天线设计过程中，天单元组成…，在被动式RFID系统中，阅读器和标签间的通信是通过两个天线线圈间的电磁耦合完成线线圈的电感计算H J、天线匹配电路的设计【4引和如何增大天线近场的识别能力…等问题，对如何采 ·收稿日期：2007．10-27 基金项目：江苏省高技术研究(工业部分)基金(BG2007029) 万方数据

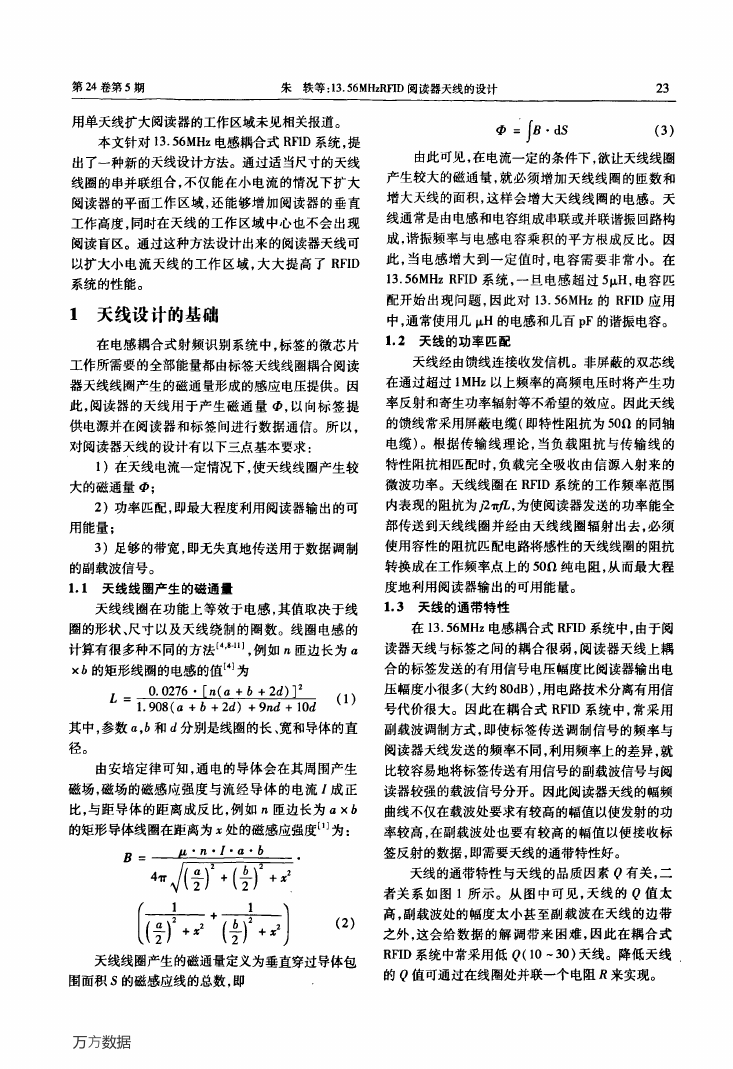

第24卷第5期朱轶等：13．56MHzRFID阅读器天线的设计用单天线扩大阅读器的工作区域未见相关报道。本文针对13．56MHz电感耦合式RFID系统，提出了一种新的天线设计方法。通过适当尺寸的天线线圈的串并联组合，不仅能在小电流的情况下扩大阅读器的平面工作区域，还能够增加阅读器的垂直工作高度，同时在天线的工作区域中心也不会出现阅读盲区。通过这种方法设计出来的阅读器天线可以扩大小电流天线的工作区域，大大提高了RFID 系统的性能。 l天线设计的基础圣=fB·dS (3) 由此可见，在电流一定的条件下，欲让天线线圈产生较大的磁通量，就必须增加天线线圈的匝数和增大天线的面积，这样会增大天线线圈的电感。天线通常是由电感和电容组成串联或并联谐振回路构成，谐振频率与电感电容乘积的平方根成反比。因此，当电感增大到一定值时，电容需要非常小。在 13．56MHz RFID系统，一旦电感超过5p,H，电容匹配开始出现问题，因此对13．56MHz的RFID应用中，通常使用几p,H的电感和几百pF的谐振电容。在电感耦合式射频识别系统中，标签的微芯片 1．2天线的功率匹配工作所需要的全部能量都由标签天线线圈耦合阅读器天线线圈产生的磁通量形成的感应电压提供。因此，阅读器的天线用于产生磁通量西，以向标签提供电源并在阅读器和标签间进行数据通信。所以，对阅读器天线的设计有以下三点基本要求： 1)在天线电流一定情况下，使天线线圈产生较大的磁通量咖； 2)功率匹配，即最大程度利用阅读器输出的可用能量； 3)足够的带宽，即无失真地传送用于数据调制的副载波信号。 1．1天线线圈产生的磁通量天线经由馈线连接收发信机。非屏蔽的双芯线在通过超过1MHz以上频率的高频电压时将产生功率反射和寄生功率辐射等不希望的效应。因此天线的馈线常采用屏蔽电缆(即特性阻抗为50Q的同轴电缆)。根据传输线理论，当负载阻抗与传输线的特性阻抗相匹配时，负载完全吸收由信源入射来的微波功率。天线线圈在RFID系统的工作频率范围内表现的阻抗为尼m，为使阅读器发送的功率能全部传送到天线线圈并经由天线线圈辐射出去，必须使用容性的阻抗匹配电路将感性的天线线圈的阻抗转换成在工作频率点上的5011纯电阻，从而最大程度地利用阅读器输出的可用能量。天线线圈在功能上等效于电感，其值取决于线 1．3天线的通带特性圈的形状、尺寸以及天线绕制的圈数。线圈电感的计算有很多种不同的方法H’8。1|，例如rt匝边长为口 ×b的矩形线圈的电感的值M’为 Q：Q至2鱼：[堡(堡±!±至生2 3：，一 “一1．908(a+b+2d)+9nd+10d r 1、、1 7 其中，参数8，b和d分别是线圈的长、宽和导体的直径。由安培定律可知，通电的导体会在其周围产生磁场，磁场的磁感应强度与流经导体的电流，成正在13．56MHz电感耦合式RFID系统中，由于阅读器天线与标签之间的耦合很弱，阅读器天线上耦合的标签发送的有用信号电压幅度比阅读器输出电压幅度小很多(大约80dB)，用电路技术分离有用信号代价很大。因此在耦合式RFID系统中，常采用副载波调制方式，即使标签传送调制信号的频率与阅读器天线发送的频率不同，利用频率上的差异，就比较容易地将标签传送有用信号的副载波信号与阅读器较强的载波信号分开。因此阅读器天线的幅频比，与距导体的距离成反比，例如11,匝边长为a×b 曲线不仅在载波处要求有较高的幅值以使发射的功的矩形导体线圈在距离为石处的磁感应强度…为： 8：——＆』二尘旦—L． 4订√(号)‘+(鲁)‘+髫、 r ! -L ! l(号)2+舅2。(鲁)2+筇2 J 率较高，在副载波处也要有较高的幅值以便接收标签反射的数据，即需要天线的通带特性好。天线的通带特性与天线的品质因素Q有关，二者关系如图1所示。从图中可见，天线的Q值太 ‘2’ 高，副载波处的幅度太小甚至副载波在天线的边带之外，这会给数据的解调带来困难，因此在耦合式天线线圈产生的磁通量定义为垂直穿过导体包围面积S的磁感应线的总数，即 RFID系统中常采用低Q(10—30)天线。降低天线的Q值可通过在线圈处并联一个电阻R来实现。万方数据

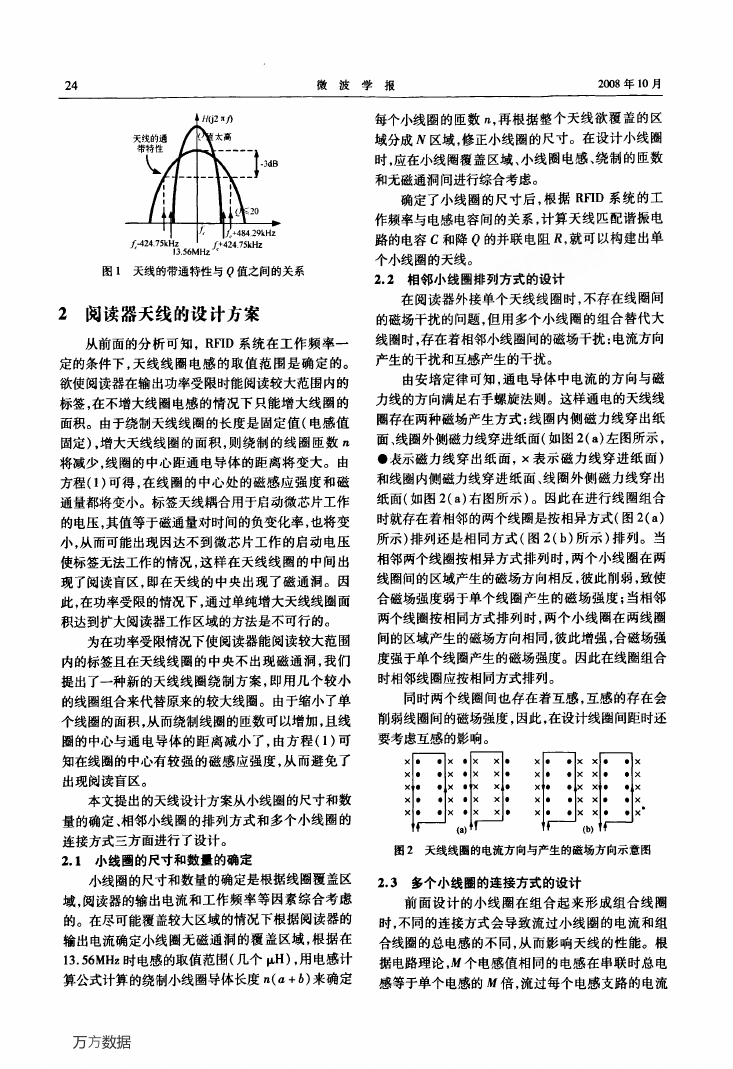

24 微波学报 2008年10月天线的通／蛩带舻／ ‘l lZ+484 29kHz ，= 图1天线的带通特性与Q值之间的关系 2阅读器天线的设计方案从前面的分析可知，RFID系统在工作频率一定的条件下，天线线圈电感的取值范围是确定的。欲使阅读器在输出功率受限时能阅读较大范围内的标签，在不增大线圈电感的情况下只能增大线圈的面积。由于绕制天线线圈的长度是固定值(电感值固定)，增大天线线圈的面积，则绕制的线圈匝数n 将减少，线圈的中心距通电导体的距离将变大。由方程(1)可得，在线圈的中心处的磁感应强度和磁通量都将变小。标签天线耦合用于启动微芯片工作的电压，其值等于磁通量对时间的负变化率，也将变小，从而可能出现因达不到微芯片工作的启动电压使标签无法工作的情况，这样在天线线圈的中间出现了阅读盲区，即在天线的中央出现了磁通洞。因此，在功率受限的情况下，通过单纯增大天线线圈面积达到扩大阅读器工作区域的方法是不可行的。为在功率受限情况下使阅读器能阅读较大范围内的标签且在天线线圈的中央不出现磁通洞，我们每个小线圈的匝数n，再根据整个天线欲覆盖的区域分成Ⅳ区域，修iE／l,线圈的尺寸。在设计小线圈时，应在小线圈覆盖区域、小线圈电感、绕制的匝数和无磁通洞间进行综合考虑。确定了小线圈的尺寸后，根据RFID系统的工作频率与电感电容间的关系，计算天线匹配谐振电路的电容C和降Q的并联电阻尺，就可以构建出单个小线圈的天线。 2．2相邻小线圈排列方式的设计在阅读器外接单个天线线圈时，不存在线圈间的磁场干扰的问题，但用多个小线圈的组合替代大线圈时，存在着相邻小线圈间的磁场干扰：电流方向产生的干扰和互感产生的干扰。由安培定律可知，通电导体中电流的方向与磁力线的方向满足右手螺旋法则。这样通电的天线线圈存在两种磁场产生方式：线圈内侧磁力线穿出纸面、线圈外侧磁力线穿进纸面(如图2(a)左图所示， ●表示磁力线穿出纸面，×表示磁力线穿进纸面) 和线圈内侧磁力线穿进纸面、线圈外侧磁力线穿出纸面(如图2(a)右图所示)。因此在进行线圈组合时就存在着相邻的两个线圈是按相异方式(图2(a) 所示)排列还是相同方式(图2(b)所示)排列。当相邻两个线圈按相异方式排列时，两个小线圈在两线圈间的区域产生的磁场方向相反，彼此削弱，致使合磁场强度弱于单个线圈产生的磁场强度；当相邻两个线圈按相同方式排列时，两个小线圈在两线圈间的区域产生的磁场方向相同，彼此增强，合磁场强度强于单个线圈产生的磁场强度。因此在线圈组合提出了一种新的天线线圈绕制方案，即用几个较小时相邻线圈应按相同方式排列。的线圈组合来代替原来的较大线圈。由于缩小了单个线圈的面积，从而绕制线圈的匝数可以增加，且线同时两个线圈间也存在着互感，互感的存在会削弱线圈间的磁场强度，因此，在设计线圈间距时还圈的中心与通电导体的距离减小了，由方程(1)可要考虑互感的影响。知在线圈的中心有较强的磁感应强度，从而避免了出现阅读盲区。本文提出的天线设计方案从小线圈的尺寸和数量的确定、相邻小线圈的排列方式和多个小线圈的连接方式三方面进行了设计。 2．1小线圈的尺寸和数量的确定小线圈的尺寸和数量的确定是根据线圈覆盖区域，阅读器的输出电流和工作频率等因素综合考虑的。在尽可能覆盖较大区域的情况下根据阅读器的输出电流确定小线圈无磁通洞的覆盖区域，根据在 13．56MHz时电感的取值范围(几个pH)，用电感计算公式计算的绕制小线圈导体长度n(a+b)来确定万方数据毪匿 ×_× ·I× ×I· ·lx ×{· ·l× ×l· ·I× ×l· (b)}厂_J 图2天线线圈的电流方向与产生的磁场方向示意图 2．3多个小线圈的连接方式的设计前面设计的小线圈在组合起来形成组合线圈时，不同的连接方式会导致流过小线圈的电流和组合线圈的总电感的不同，从而影响天线的性能。根据电路理论，肘个电感值相同的电感在串联时总电感等于单个电感的M倍，流过每个电感支路的电流

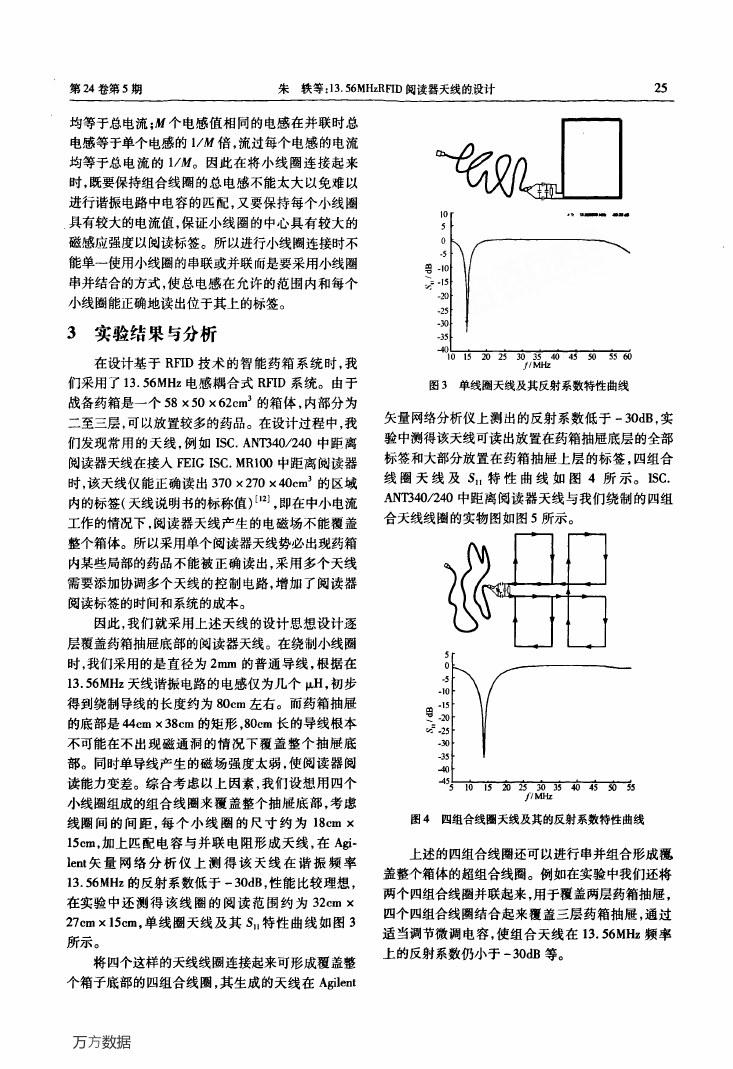

第24卷第5期朱轶等：13．56MHzRFID阅读器天线的设计均等于总电流；肘个电感值相同的电感在并联时总电感等于单个电感的I／M倍，流过每个电感的电流均等于总电流的1／M。因此在将小线圈连接起来时，既要保持组合线圈的总电感不能太大以免难以进行谐振电路中电容的匹配，又要保持每个小线圈具有较大的电流值，保证小线圈的中心具有较大的磁感应强度以阅读标签。所以进行小线圈连接时不能单一使用小线圈的串联或并联而是要采用小线圈串并结合的方式，使总电感在允许的范围内和每个小线圈能正确地读出位于其上的标签。 3实验结果与分析在设计基于RFID技术的智能药箱系统时，我们采用了13．56MHz电感耦合式RFID系统。由于战备药箱是一个58 X50×62cm3的箱体，内部分为二至三层，可以放置较多的药品。在设计过程中，我们发现常用的天线，例如ISC．ANT340／240中距离阅读器天线在接人FEIG ISC．MRl00中距离阅读器时，该天线仅能正确读出370×270×40cm3的区域内的标签(天线说明书的标称值)¨2|，即在中小电流工作的情况下，阅读器天线产生的电磁场不能覆盖整个箱体。所以采用单个阅读器天线势必出现药箱内某些局部的药品不能被正确读出，采用多个天线需要添加协调多个天线的控制电路，增加了阅读器阅读标签的时间和系统的成本。因此，我们就采用上述天线的设计思想设计逐层覆盖药箱抽屉底部的阅读器天线。在绕制小线圈时，我们采用的是直径为2mm的普通导线，根据在 13．56MHz天线谐振电路的电感仅为几个IxH，初步得到绕制导线的长度约为80cm左右。而药箱抽屉的底部是44em×38cm的矩形，80cm长的导线根本不可能在不出现磁通洞的情况下覆盖整个抽屉底部。同时单导线产生的磁场强度太弱，使阅读器阅读能力变差。综合考虑以上因素，我们设想用四个小线圈组成的组合线圈来覆盖整个抽屉底部，考虑线圈间的间距，每个小线圈的尺寸约为18cm× 15cm，加上匹配电容与并联电阻形成天线，在Agi· lent矢量网络分析仪上测得该天线在谐振频率 13．56MHz的反射系数低于一30dB，性能比较理想，在实验中还测得该线圈的阅读范围约为32era× 27em×15em，单线圈天线及其s¨特性曲线如图3 所示。将四个这样的天线线圈连接起来可形成覆盖整个箱子底部的四组合线圈，其生成的天线在Agilent 万方数据魄口10 5 0 -5 号·10 谚。15 -20 -25 -30 -35 -40 1 图3单线圈天线及其反射系数特性曲线矢量网络分析仪上测出的反射系数低于一30dB，实验中测得该天线可读出放置在药箱抽屉底层的全部标签和大部分放置在药箱抽屉上层的标签，四组合线圈天线及S¨特性曲线如图4所示。ISC． ANT340／240中距离阅读器天线与我们绕制的四组合天线线圈的实物图如图5所示。图4四组合线圈天线及其的反射系数特性曲线上述的四组合线圈还可以进行串并组合形成覆盖整个箱体的超组合线圈。例如在实验中我们还将两个四组合线圈并联起来，用于覆盖两层药箱抽屉，四个四组合线圈结合起来覆盖三层药箱抽屉，通过适当调节微调电容，使组合天线在13．56MHz频率上的反射系数仍小于一30dB等。

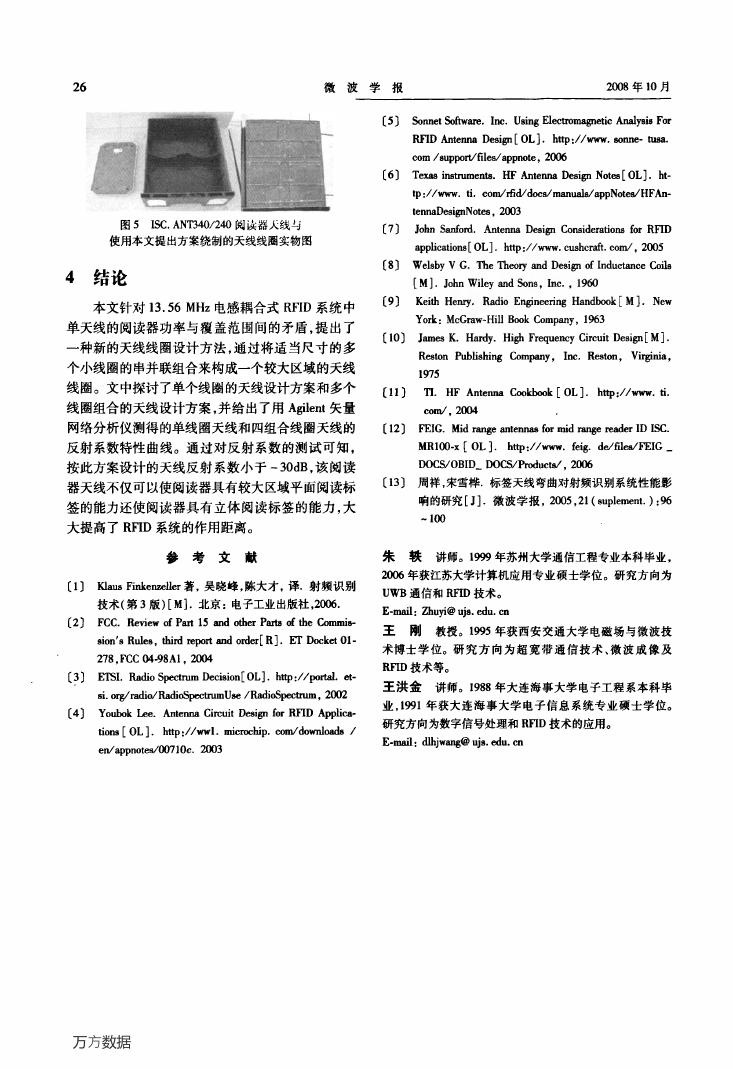

微波学报 2008年lO月 RFID Antenna Design[OL]．hnp：／／www．80nne-tusa． [6]Texas instnanents．HF Antenna Design Notes[OL]．ht· 图5 ISC．ANl3W240阅读器人线与使用本文提出方案绕制的天线线圈实物图 4 结论本文针对13．56 MHz电感耦合式RFID系统中 [7) (81 John sanford．Ante眦Design Considemtio鹏for RFID applications[OL]．hnp：／／www．cushcmft．coin／。2005 Induc觚e c。i18 W[M]．elsbyJ0hV nG．wTileheyTh粕№eory an№d Designl9060f [9] Keinl Henry·R础。EIlgineedIIg H蚰db00k[M]·N。w 单委譬堂望孽篓銎妻主翌苎薏璺皇曼妻忌堡妻乏。。。，j枷ork骼：MKc．GHraaw嘶-H．iUHB讪ookFC嘲omup。a眦nyy’cli砌963i。。e。i印。M，．、。：。ton P【Ibli。h：二g乏m二，I¨c．Re。ton，了i：二，一种新的天线线圈设计方法，通过将适当尺寸的多。 ‘。个小线圈的串并联组合来构成一个较大区域的天线，qr7E 线圈。文中探讨了单个线圈的天线设计方案和多个线圈组合的天线设计方案，并给出了用Agilent矢量网络分析仪测得的单线圈天线和四组合线圈天线的 [1l】．11．HF Ant。眦cookb∞k[OL]．http：／／www．ti．。o∥．2004 ， [12]FEIG．Mid range antennas for mid range reader ID ISC．反射系数特性曲线。通过对反射系数的测试可知，按此方案设计的天线反射系数小于一30dB，该阅读DOCS／OBID—DOCS／Products／，2006 MRl00-x[OL]．http：／／www．feig．de／files／FEIG一器天线不仅可以使阅读器具有较大区域平面阅读标签的能力还使阅读器具有立体阅读标签的能力，大大提高了RFID系统的作用距离。 [13]周祥，宋雪桦·标签天线弯曲对射频识别系统性能影 mjm'-J研究[J]·微波学报，2005,21(8uple眦m·)：96 … 参考文献 Klaus Finkenzeller著，吴晓峰，陈大才，译．射频识别技术(第3版)[M]．北京：电子工业出版社，2006． [2] FCC．Review of Part 15 and other Parts of the Commis- sion’8 Rules，third report and order[R]．ET Docket 01- 278，FCC 04-98AI，2004 [3] ETSI．Radio Spectrum Decision[OL]．http：／／portal．et- [4) si．org／radio／BadioSpectmmUse／RadioSpectrum，2002 Youbok Lee．Antenna Circuit Design for RFID Appliea- tiom[OL]．http：／／wwl．mierochip．corn／downloads／ en／appnotes／00710c．2003 朱轶讲师。1999年苏州大学通信工程专业本科毕业， 2006年获江苏大学计算机应用专业硕士学位。研究方向为 UWB通信和RFID技术。 E·mail：Zhuyi@ujs．edu．cn 王刚教授。1995年获西安交通大学电磁场与微波技术博士学位。研究方向为超宽带通信技术、微波成像及 RFID技术等。王洪金讲师。1988年大连海事大学电子工程系本科毕业，1991年获大连海事大学电子信息系统专业硕士学位。研究方向为数字信号处理和BFID技术的应用。 E．mail：删啪|Ig@uj8．edu．en 万方数据

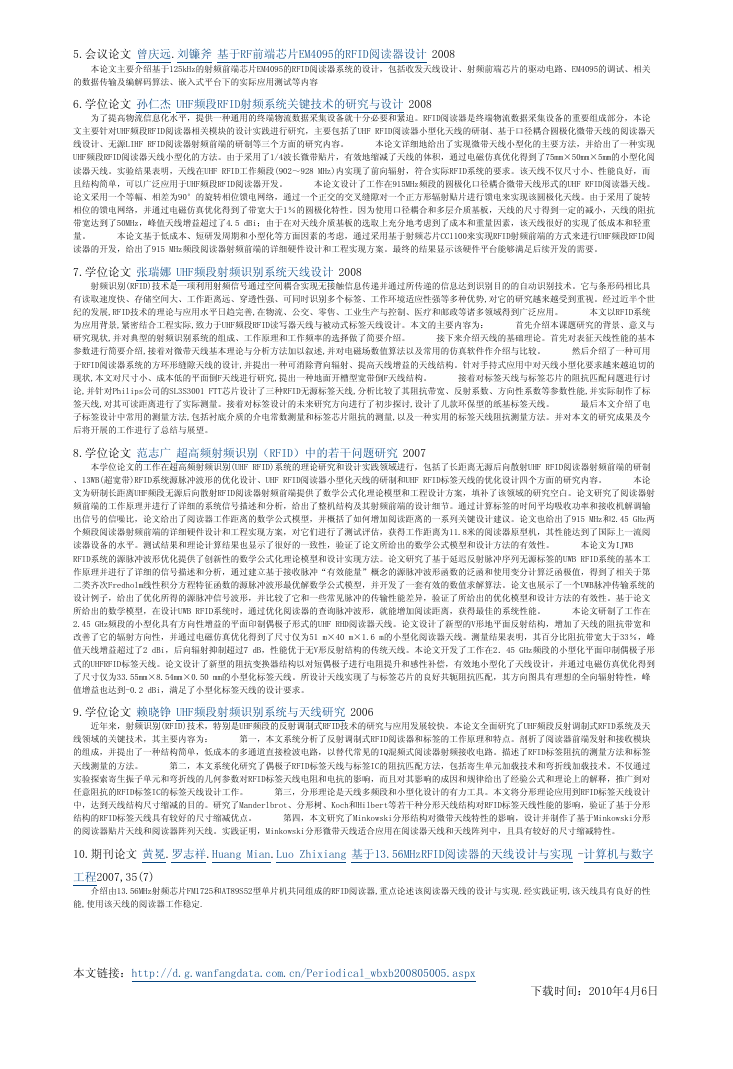

13.56MHz RFID阅读器天线的设计作者：朱轶，王刚，王洪金， ZHU Yi， WANG Gang， WANG Hong-jin 作者单位：刊名：江苏大学计算机科学与通信工程学院,镇江,212013 微波学报英文刊名： JOURNAL OF MICROWAVES 年，卷(期)： 2008，24(5) 0次引用次数：参考文献(13条) 1.Klaus Finkenzeller.吴晓峰.陈大才射频识别技术 2006 2.FCC Review of Part 15 and other Parts of the Commission′s Rules, third report and order[ET Docket 01-278,FCC 04-98A1] 2004 3.ETSI Radio Spectrum Decision 2002 4.Youbok Lee Antenna Circuit Design for RFID Applications 2003 5.Sonnet Software.Inc Using Electromagnetic Analysis For RFID Antenna Design 2006 6.Texas instruments HF Antenna Design Notes 2003 7.John Sanford Antenna Design Considerations for RFID applications 2005 8.Welsby V G The Theory and Design of Inductance Coils 1960 9.Keith Henry Radio Engineering Handbook 1963 10.James K.Hardy High Frequency Circuit Design 1975 11.TI HF Antenna Cookbook 2004 12.FEIG Mid range antennas for mid range reader ID ISC.MR100-x 2006 13.周祥.宋雪桦标签天线弯曲对射频识别系统性能影响的研究[期刊论文]-微波学报 2005(z1) 相似文献(10条) 1.期刊论文 UHF频段RFID阅读器近场耦合天线设计与分析 -科学技术与工程2009,9(22) 设计并实现了一种RFID阅读器近场耦合天线,并对该天线的阻抗特性和辐射特性进行了理论计算和仿真.使用了折叠偶极子天线结构,极大减小了天线尺寸.同时在天线臂之间加入了寄生电容,实现阻抗调整的作用.在仿真的基础上,实际制作了实物,并接上UHF近场耦合阅读器进行测试,效果良好. 2.学位论文刘舒祺 RFID阅读器与智能车辆识别方案研究 2005 射频识别(RFID)是一种新兴的自动识别技术，它成功地实现了多目标的跟踪与识别。它以非接触性，存储容量大，识别速度快，可以多卡识别等优于其它自动识别技术的特性在近年来受到人们的广泛重视。　　本文首先介绍了几种常见的自动识别技术，对他们进行了较全面的分析与比较。分析了RFID系统的组成、特点及应用领域，探索了射频识别技术的工作原理，并对射频识别技术的一些关键技术进行了深入的研究。在此基础上设计出了基于ISO15693协议的射频识别系统，并制作了一台RFID阅读器。　　根据问题的特点和实际需要，确定了智能车辆识别系统的结构和组成，并选用 S6700系列的RI-R6C-001A、控制器和与其配套的电子标签(RI-I02-112A等)构建了系统的识别部分，针对阅读器设计了有效的外接天线及其匹配电路，实现信号的发送与接收，最后根据系统的功能设计了系统的软件部分。其中采用C语言和汇编语言进行设计应用程序。 3.期刊论文朱轶.来欣.王洪金.王刚智能化战备药箱RFID阅读器多屉天线设计 -医疗卫生装备2008,29(12) 目的:研制一种用于多屉战备药箱的RFID阅读器天线,该天线可实现药箱内各屉药品RFID标签的有效识别.方法:采用多个覆盖较小区域线圈的串并组合来构成一个覆盖较大区域的天线线圈.由于缩小了单个线圈的面积,在组合线圈的工作区域不易出现阅读盲区.有助于提高RFID系统的识读性能.结果:药箱箱体大小58 cm×50 cm×62cm,内部分2～3层,设计成用4个小线圈组成的组合天线来覆盖整个抽屉底部,实验中测得该天线的阅读范围约为54 cm×48 cm×30 cm.可读出放置在药箱抽屉底层的全部标签和大部分放置在药箱抽屉上层的标签.结论:采用所设计的天线,可以准确识读药箱内各屉药品RFID标签 ,且有利于降低药箱RFID系统成本,具有广阔的应用前景. 4.学位论文杨兵 RFID阅读器天线分析与设计 2009 射频识别技术(RFID)是目前一种热门的非接触式自动识别技术，它利用无线射频方式进行非接触双向通信，从而达到自动识别目标对象并获取相关数据，与其它识别方式相比，该技术具有识别精度高、速度快、环境适应能力强等许多优点。目前UHF频段和微波频段的RFID技术发展很快，阅读器天线是RFID系统中的关键部分，因此它的研究与设计很重要。 @@ 本文对微波S频段RFID阅读器天线设计进行了研究，文中首先介绍了RFID的相关知识，并对天线设计的重要性做了简要介绍，然后对微带贴片天线和它应用在RFID阅读器天线设计上的优势进行分析，并在其后采用微带贴片天线来设计阅读器天线。 @@ 其次本文对使用在便携式或手持式阅读器上的单片微带天线进行了研究，对采用的极化方式，基板材料进行分析，最后设计出一款同轴馈电单片圆极化切角微带贴片天线，仿真结果表明该天线有着优良的性能，天线辐射方向性好，半功率波束宽度大于70°，阻抗带宽在200MHz左右，圆极化轴比带宽在40MHz左右，峰值增益达到7. 5dB，且该天线结构简单，易于制造，非常适合于使用单天线的RFID阅读器天线设计。 @@ 再次本文针对远距离阅读器天线需要高增益要求，对采用天线阵来设计阅读器天线的方式进行研究，并设计了一款四元阵的圆极化贴片天线阵，仿真结果表明，其增益符合理论计算，在13dB左右，阻抗带宽70MHz，圆极化轴比带宽50MHz，半功率波束宽度在25。左右，能够运用在特殊场合(覆盖范围不是很宽，阅读距离远，增益要求却很高)的RFID阅读器天线设计，最后文章对于采用阵列式的阅读器天线在实际设计中碰到的问题进行了简要分析。 @@关键词：RFID，阅读器天线，微带天线
