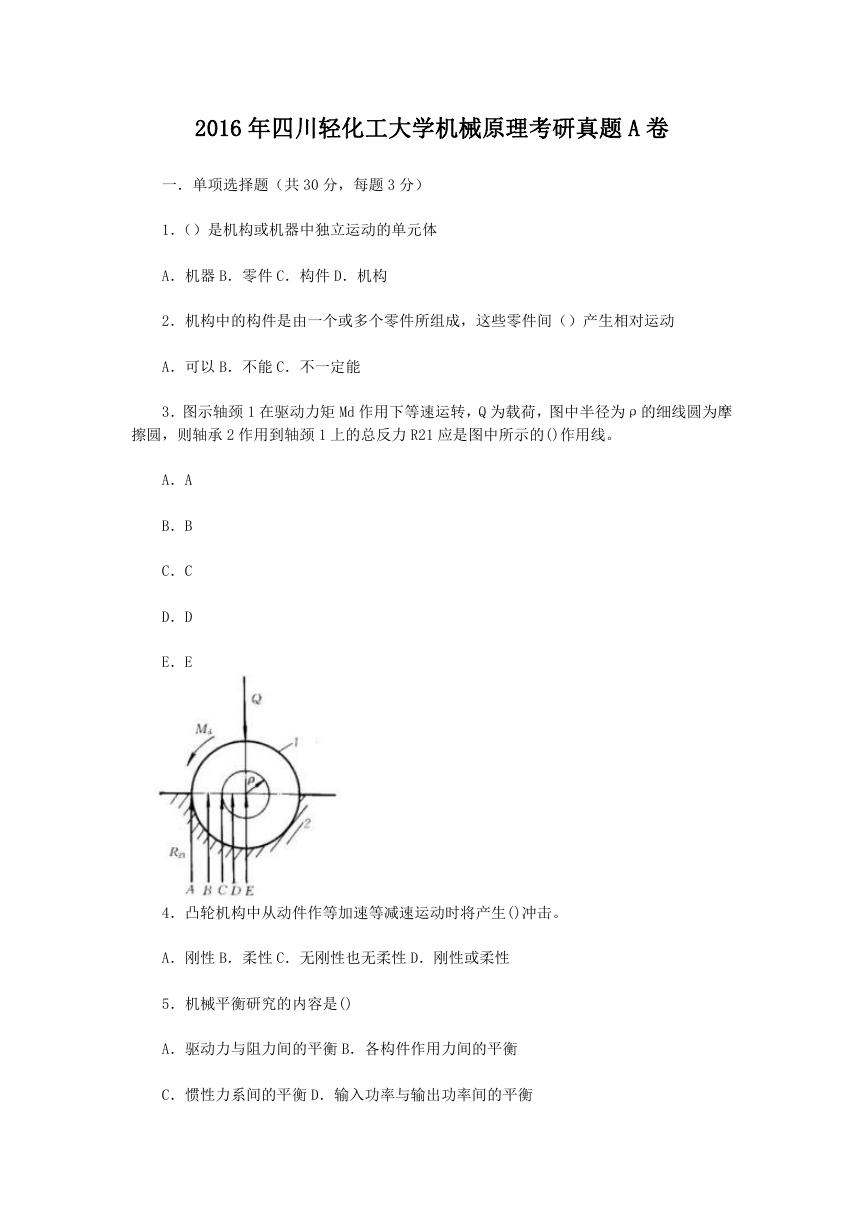

2016 年四川轻化工大学机械原理考研真题 A 卷一．单项选择题（共 30 分，每题 3 分） 1．（）是机构或机器中独立运动的单元体 A．机器 B．零件 C．构件 D．机构 2．机构中的构件是由一个或多个零件所组成，这些零件间（）产生相对运动 A．可以 B．不能 C．不一定能 3．图示轴颈 1 在驱动力矩 Md 作用下等速运转，Q 为载荷，图中半径为ρ的细线圆为摩擦圆，则轴承 2 作用到轴颈 1 上的总反力 R21 应是图中所示的()作用线。 A．A B．B C．C D．D E．E 4．凸轮机构中从动件作等加速等减速运动时将产生()冲击。 A．刚性 B．柔性 C．无刚性也无柔性 D．刚性或柔性 5．机械平衡研究的内容是() A．驱动力与阻力间的平衡 B．各构件作用力间的平衡 C．惯性力系间的平衡 D．输入功率与输出功率间的平衡

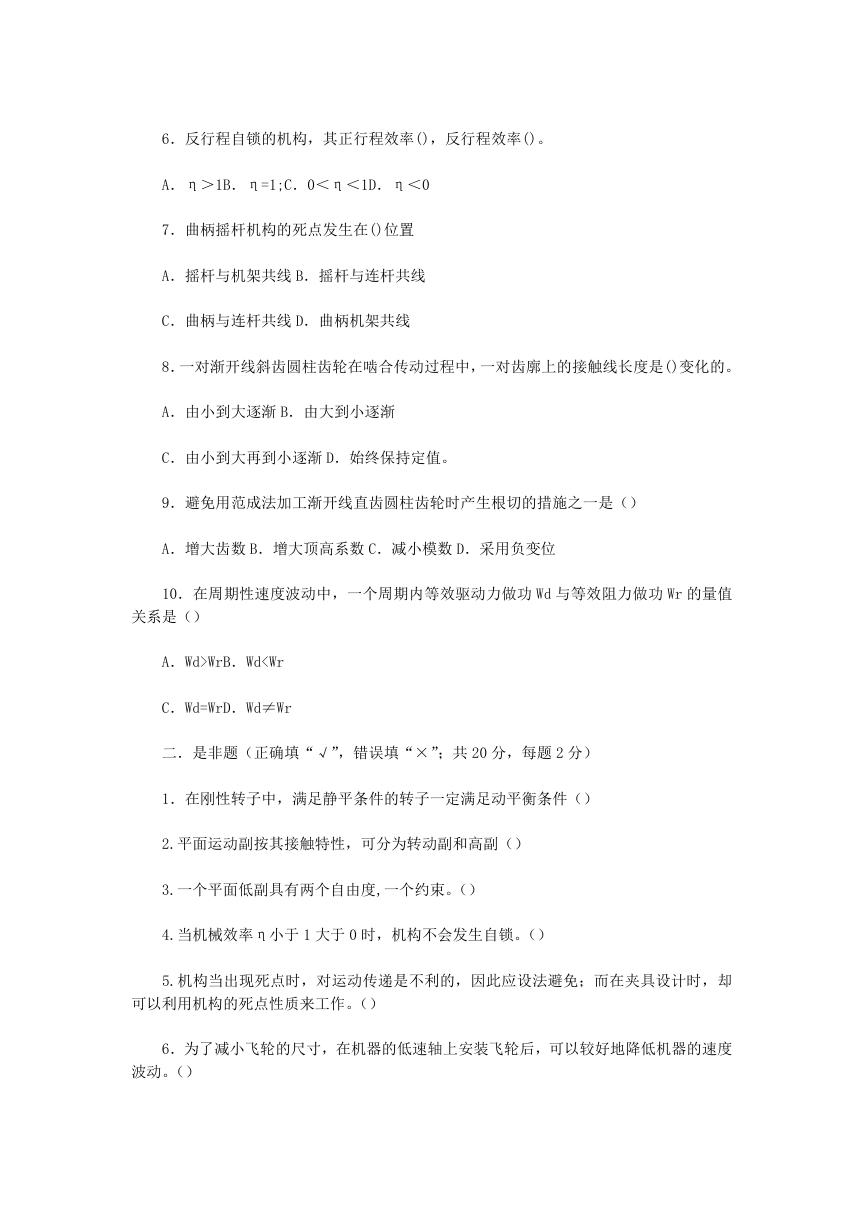

6．反行程自锁的机构，其正行程效率()，反行程效率()。 A．η＞1B．η=1;C．0＜η＜1D．η＜0 7．曲柄摇杆机构的死点发生在()位置 A．摇杆与机架共线 B．摇杆与连杆共线 C．曲柄与连杆共线 D．曲柄机架共线 8．一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度是()变化的。 A．由小到大逐渐 B．由大到小逐渐 C．由小到大再到小逐渐 D．始终保持定值。 9．避免用范成法加工渐开线直齿圆柱齿轮时产生根切的措施之一是（） A．增大齿数 B．增大顶高系数 C．减小模数 D．采用负变位 10．在周期性速度波动中，一个周期内等效驱动力做功 Wd 与等效阻力做功 Wr 的量值关系是（） A．Wd>WrB．Wd

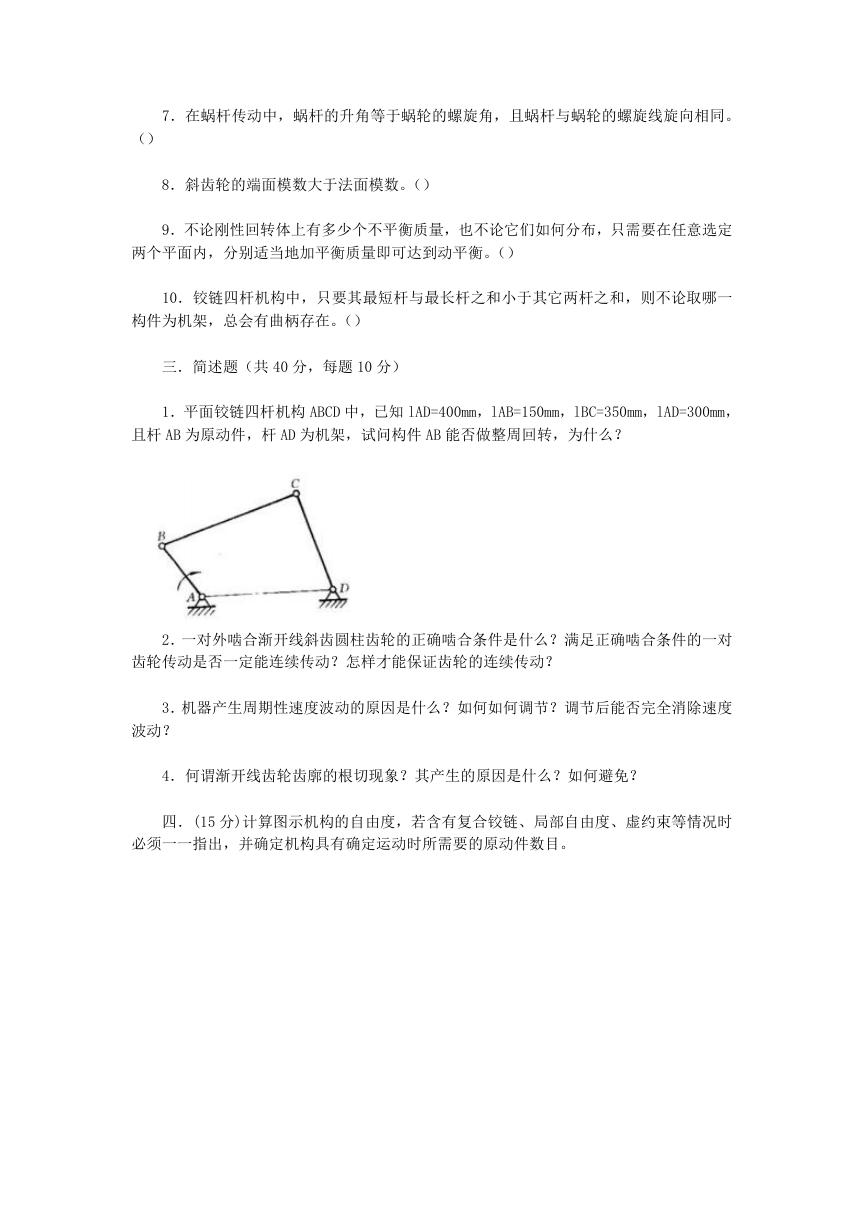

7．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。（） 8．斜齿轮的端面模数大于法面模数。（） 9．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。（） 10．铰链四杆机构中，只要其最短杆与最长杆之和小于其它两杆之和，则不论取哪一构件为机架，总会有曲柄存在。（）三．简述题（共 40 分，每题 10 分） 1．平面铰链四杆机构 ABCD 中，已知 lAD=400mm，lAB=150mm，lBC=350mm，lAD=300mm，且杆 AB 为原动件，杆 AD 为机架，试问构件 AB 能否做整周回转，为什么？ 2．一对外啮合渐开线斜齿圆柱齿轮的正确啮合条件是什么？满足正确啮合条件的一对齿轮传动是否一定能连续传动？怎样才能保证齿轮的连续传动？ 3．机器产生周期性速度波动的原因是什么？如何如何调节？调节后能否完全消除速度波动？ 4．何谓渐开线齿轮齿廓的根切现象？其产生的原因是什么？如何避免？四．(15 分)计算图示机构的自由度，若含有复合铰链、局部自由度、虚约束等情况时必须一一指出，并确定机构具有确定运动时所需要的原动件数目。

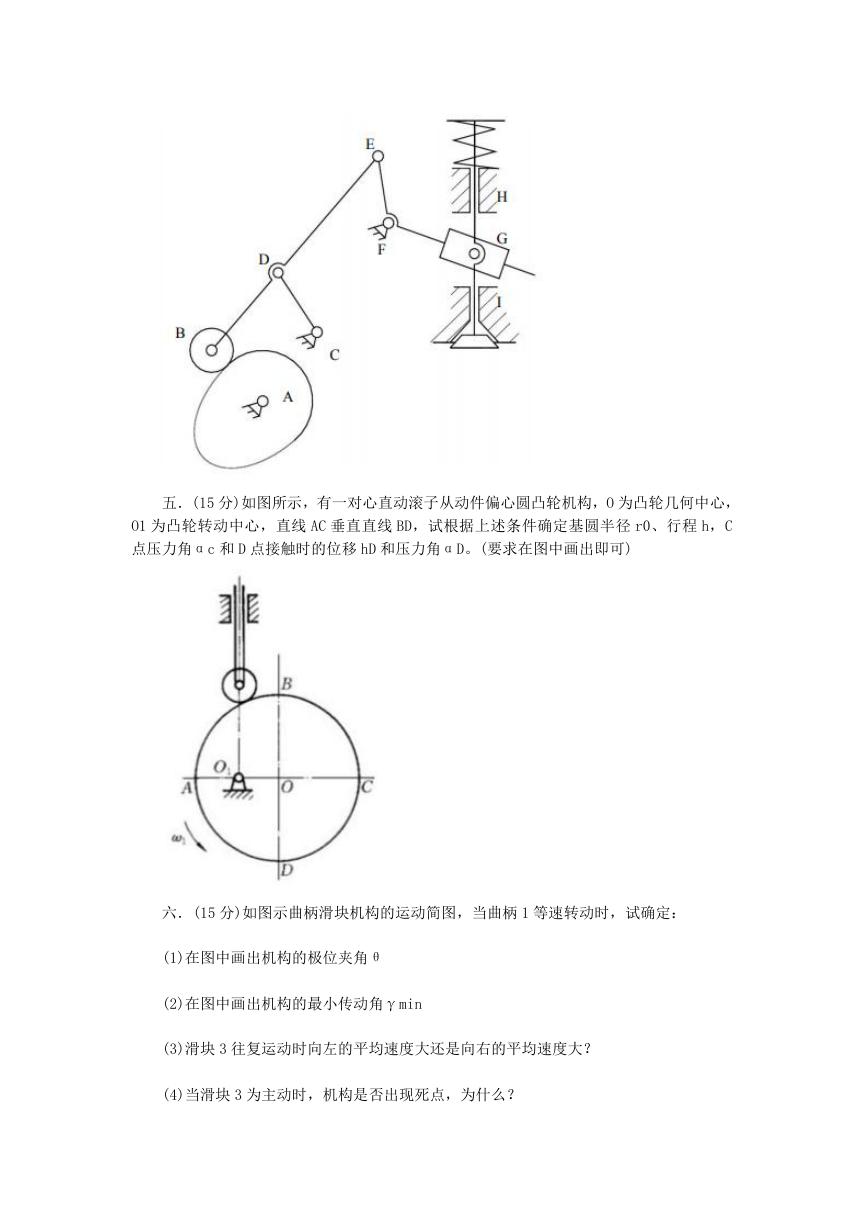

五．(15 分)如图所示，有一对心直动滚子从动件偏心圆凸轮机构，O 为凸轮几何中心， O1 为凸轮转动中心，直线 AC 垂直直线 BD，试根据上述条件确定基圆半径 r0、行程 h，C 点压力角αc 和 D 点接触时的位移 hD 和压力角αD。(要求在图中画出即可) 六．(15 分)如图示曲柄滑块机构的运动简图，当曲柄 1 等速转动时，试确定： (1)在图中画出机构的极位夹角θ (2)在图中画出机构的最小传动角γmin (3)滑块 3 往复运动时向左的平均速度大还是向右的平均速度大？ (4)当滑块 3 为主动时，机构是否出现死点，为什么？

七．(15 分)已知一对标准直齿圆柱齿轮传动，Z1=28，Z2=96，m=4mm，正常齿制，安装中心距 a’=250mm，试求: (1)此时的啮合角α’=？该对齿轮是否作无侧隙啮合？ (2)现在根据需要改为一对标准斜齿圆柱齿轮传动，其它参数不变(Z1，Z2，a’)，mn=4mm，求斜齿圆柱齿轮的螺旋角β=？此时是否为无侧隙啮合？ (3)该斜齿圆柱齿轮的当量齿数 Zv1 和 Zv2
