遥感图像预处理.ppt

发布时间：2022-06-13 发布人：admin 分类：说明书资料大小：4.68M 资料格式：ppt 举报版权申诉


第1页 / 共46页


第2页 / 共46页


第3页 / 共46页


第4页 / 共46页


第5页 / 共46页


第6页 / 共46页


第7页 / 共46页


第8页 / 共46页

文本预览

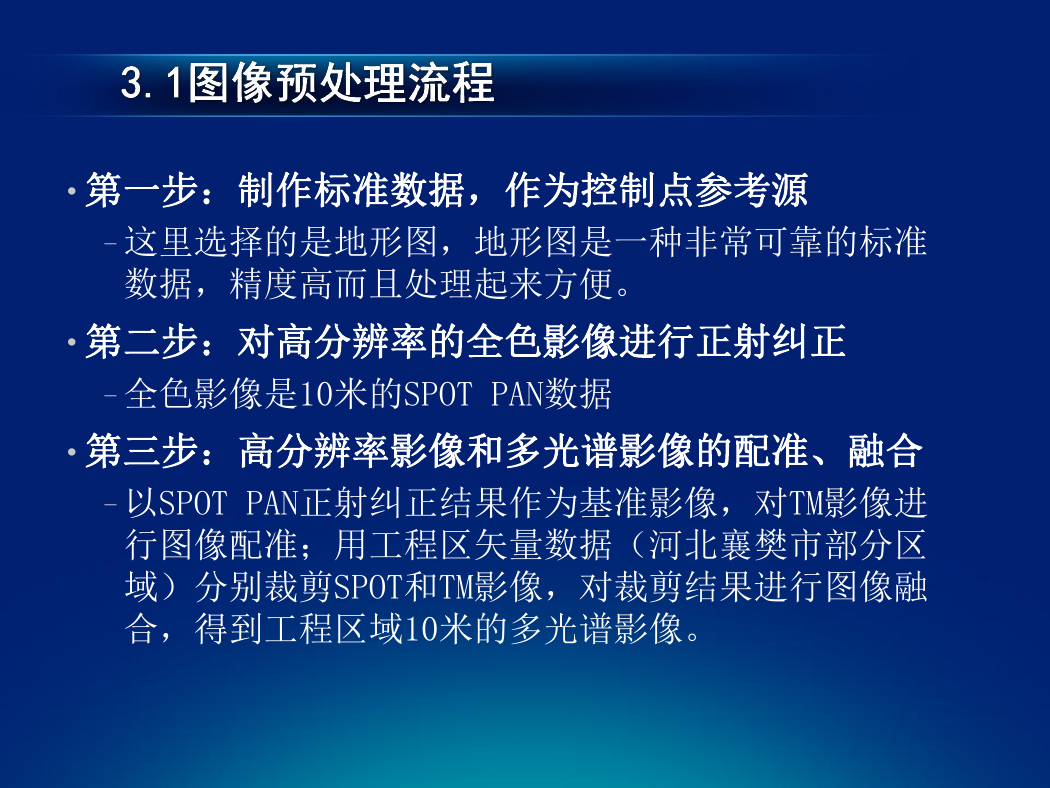

• 第一步：制作标准数据，作为控制点参考源 - 这里选择的是地形图，地形图是一种非常可靠的标准数据，精度高而且处理起来方便。 • 第二步：对高分辨率的全色影像进行正射纠正 - 全色影像是10米的SPOT PAN数据 • 第三步：高分辨率影像和多光谱影像的配准、融合 - 以SPOT PAN正射纠正结果作为基准影像，对TM影像进行图像配准；用工程区矢量数据（河北襄樊市部分区域）分别裁剪SPOT和TM影像，对裁剪结果进行图像融合，得到工程区域10米的多光谱影像。

3.2基于影像自带地理定位文件几何校正 • 对于重返周期短，空间分辨率较低的卫星数据，如AVHRR、Modis、SeaWiFS等，地面控制点的选择有相当的难度。我们可以用卫星传感器自带地理定位文件进行几何校正，校正精度主要受地理定位文件的影响。

练习1-1 • 内容： - ENVISAT的ASAR数据的几何校正 • 数据： - 1-基于影像自带地理定位文件几何校正\ASAR

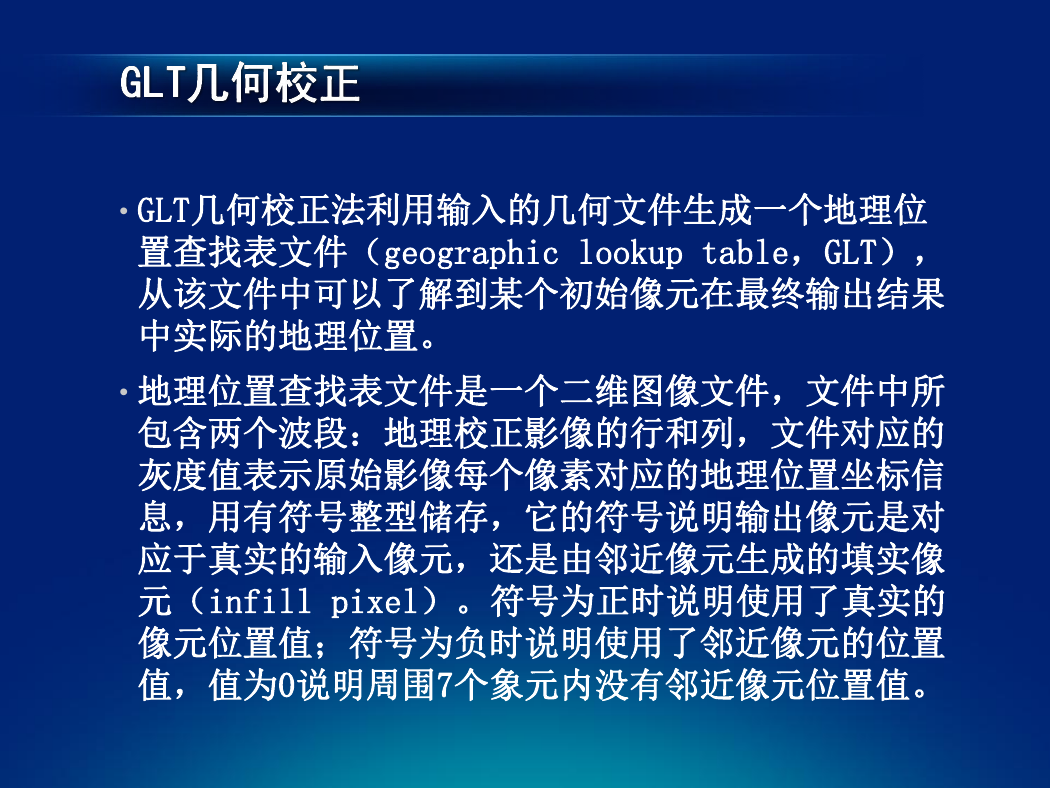

• GLT几何校正法利用输入的几何文件生成一个地理位置查找表文件（geographic lookup table，GLT），从该文件中可以了解到某个初始像元在最终输出结果中实际的地理位置。 • 地理位置查找表文件是一个二维图像文件，文件中所包含两个波段：地理校正影像的行和列，文件对应的灰度值表示原始影像每个像素对应的地理位置坐标信息，用有符号整型储存，它的符号说明输出像元是对应于真实的输入像元，还是由邻近像元生成的填实像元（infill pixel）。符号为正时说明使用了真实的像元位置值；符号为负时说明使用了邻近像元的位置值，值为0说明周围7个象元内没有邻近像元位置值。

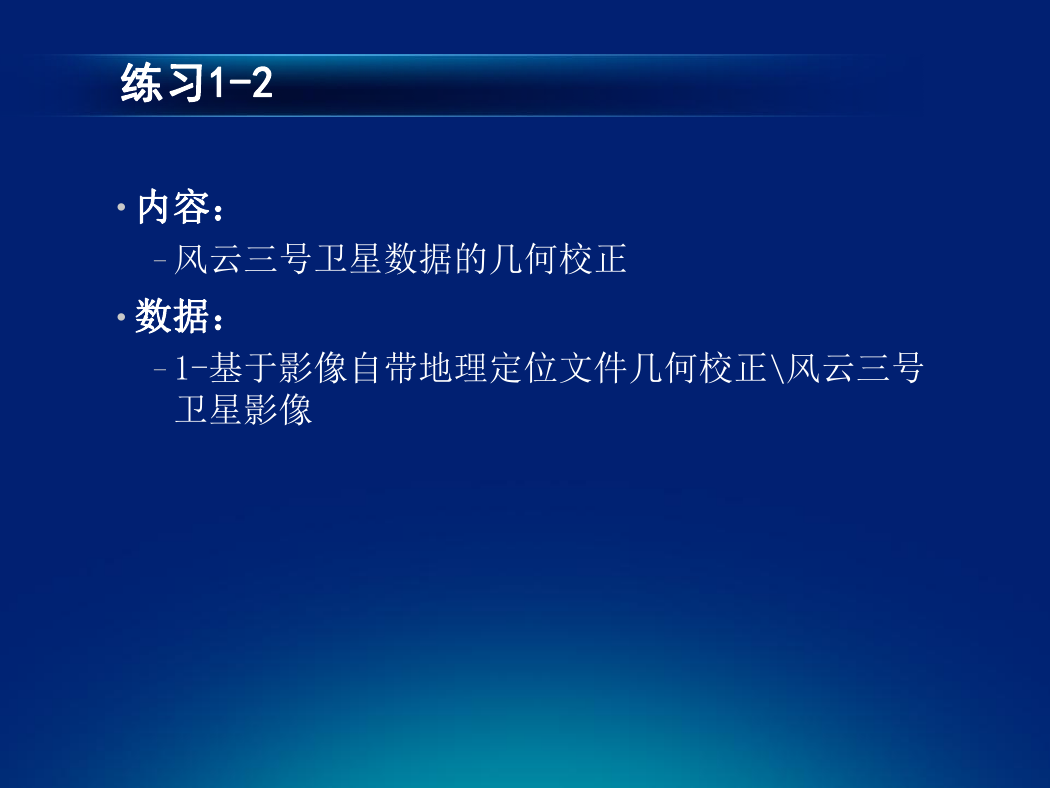

练习1-2 • 内容： - 风云三号卫星数据的几何校正 • 数据： - 1-基于影像自带地理定位文件几何校正\风云三号卫星影像

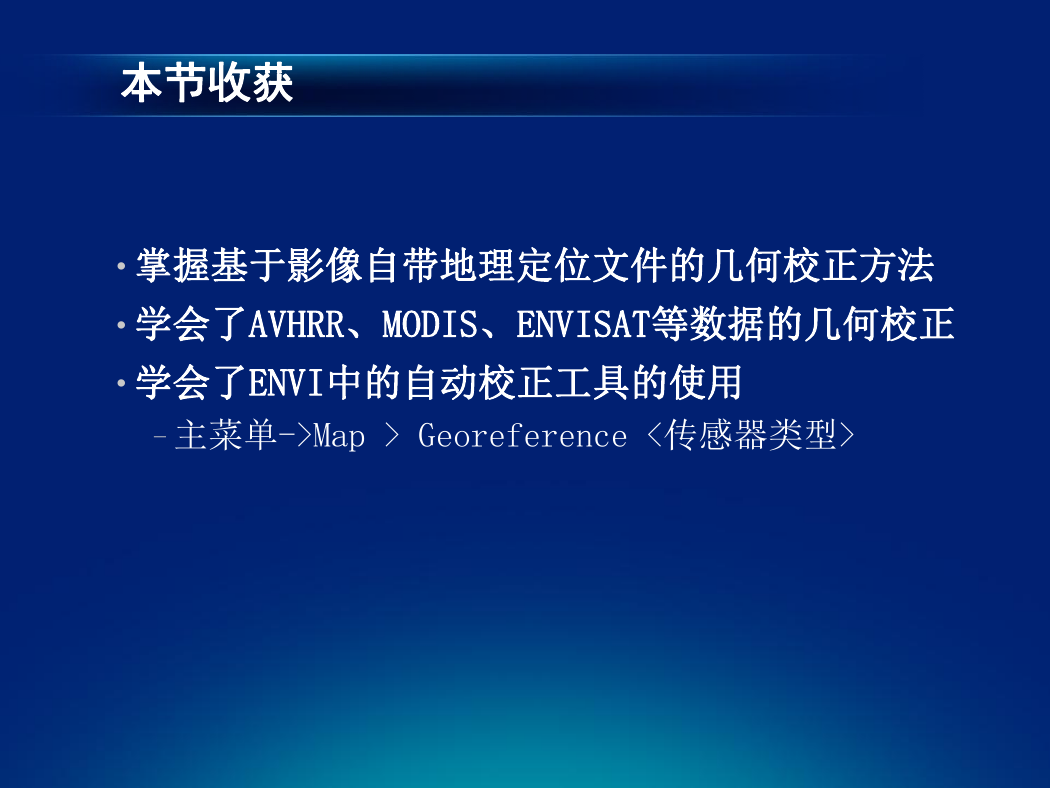

本节收获 • 掌握基于影像自带地理定位文件的几何校正方法 • 学会了AVHRR、MODIS、ENVISAT等数据的几何校正 • 学会了ENVI中的自动校正工具的使用 - 主菜单->Map > Georeference <传感器类型>
