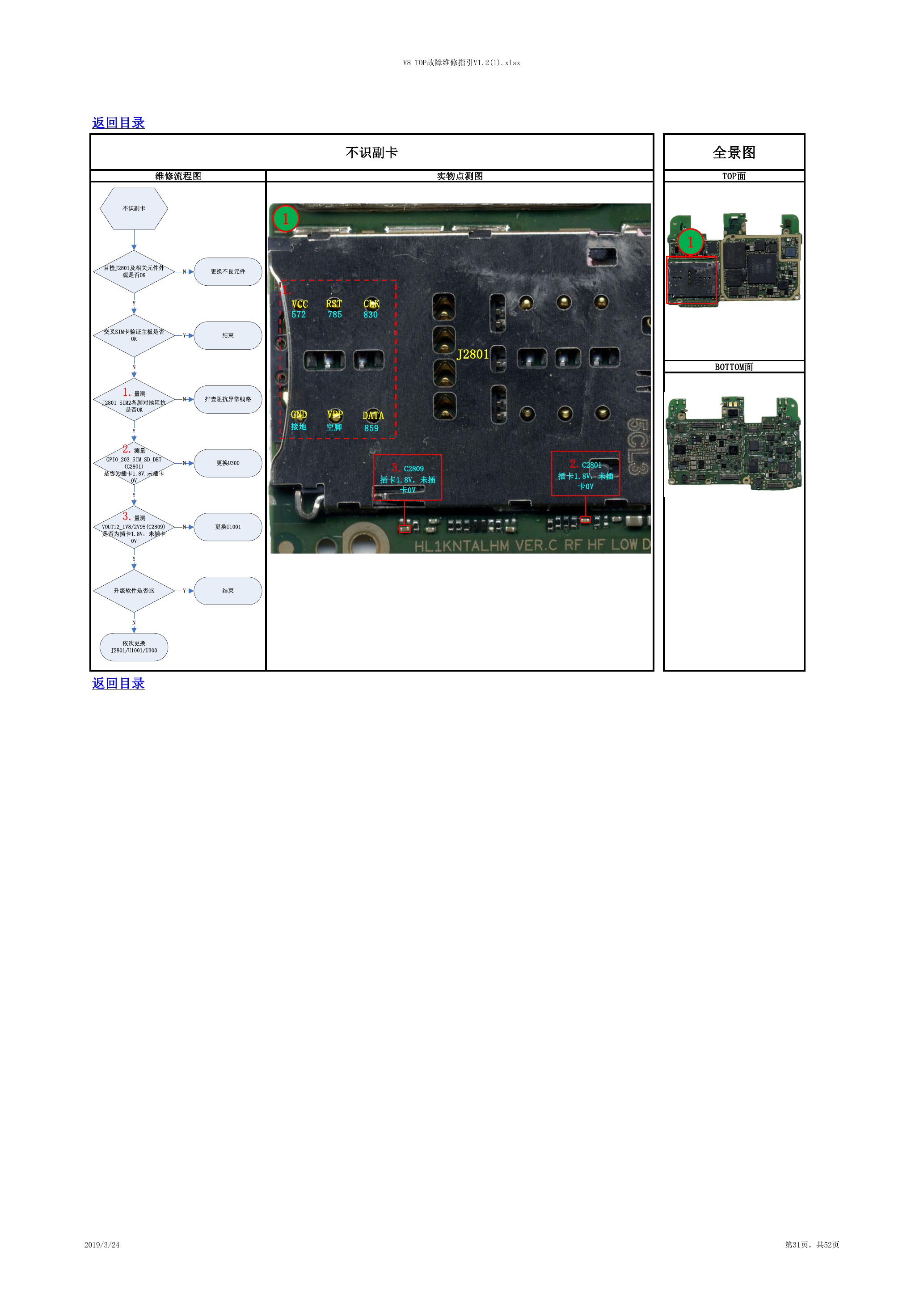

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 不识副卡 1 1. VCC 572 RST 785 CLK 830 GND 接地 VPP 空脚 DATA 859 全景图 TOP面 1 J2801 BOTTOM面 3.C2809 插卡1.8V，未插 卡0V 2.C2801 插卡1.8V，未插 卡0V 返回目录 2019/3/24 第31页，共52页 不识副卡目检J2801及相关元件外观是否OK更换不良元件NY交叉SIM卡验证主板是否OK结束YN1.量测J2801 SIM2各脚对地阻抗是否OK排查阻抗异常线路NY2.测量GPIO_203_SIM_SD_DET(C2801)是否为插卡1.8V,未插卡0V更换U300NY3.量测VOUT12_1V8/2V95(C2809)是否为插卡1.8V，未插卡0V更换U1001N依次更换J2801/U1001/U300Y升级软件是否OK结束YN
