实验一 单相桥式全控整流

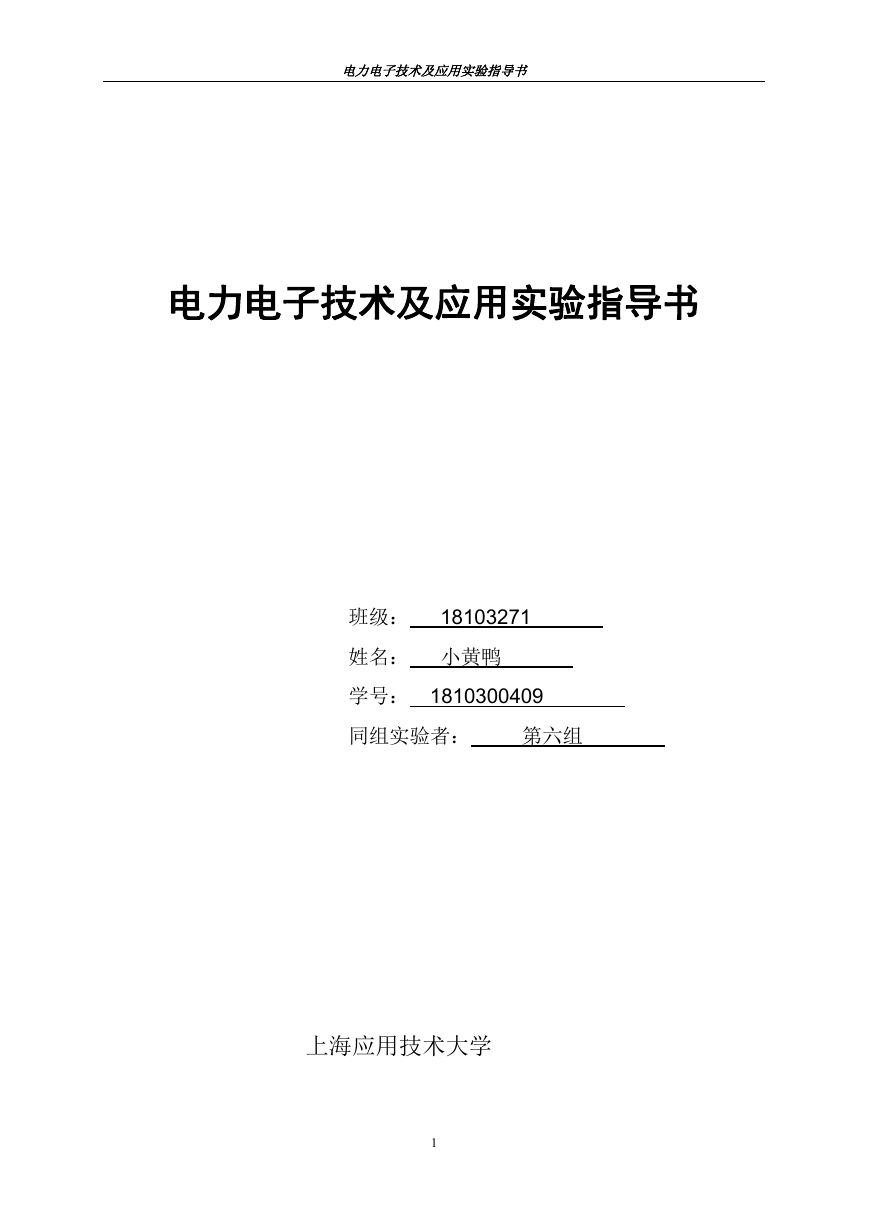

电力电子技术及应用实验指导书 电力电子技术及应用实验指导书 班级: 18103271 姓名: 小黄鸭 学号: 1810300409 同组实验者: 第六组 上海应用技术大学 1

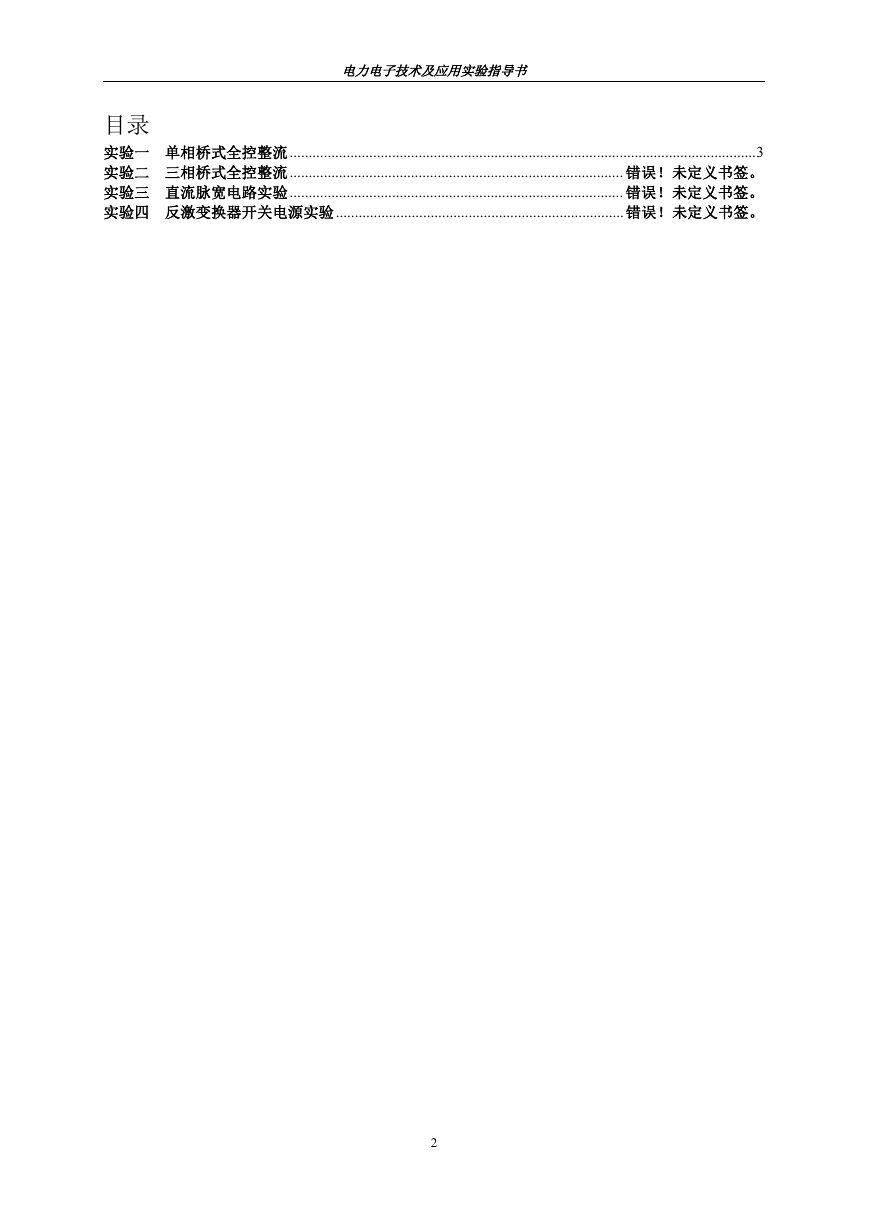

电力电子技术及应用实验指导书 目录 实验一 单相桥式全控整流...........................................................................................................................3 实验二 三相桥式全控整流........................................................................................ 错误!未定义书签。 实验三 直流脉宽电路实验........................................................................................ 错误!未定义书签。 实验四 反激变换器开关电源实验 ............................................................................ 错误!未定义书签。 2

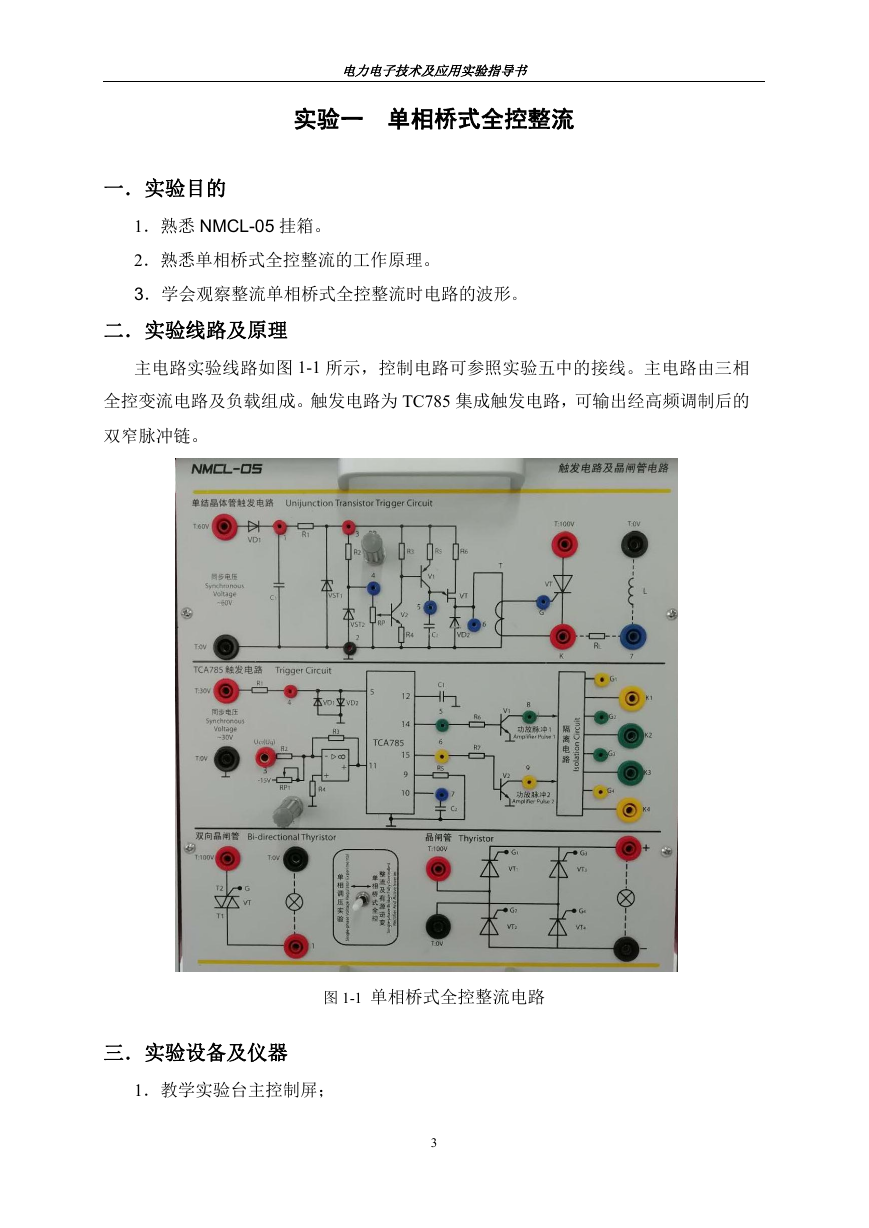

电力电子技术及应用实验指导书 实验一 单相桥式全控整流 一.实验目的 1.熟悉 NMCL-05 挂箱。 2.熟悉单相桥式全控整流的工作原理。 3.学会观察整流单相桥式全控整流时电路的波形。 二.实验线路及原理 主电路实验线路如图 1-1 所示,控制电路可参照实验五中的接线。主电路由三相 全控变流电路及负载组成。触发电路为 TC785 集成触发电路,可输出经高频调制后的 双窄脉冲链。 图 1-1 单相桥式全控整流电路 三.实验设备及仪器 1.教学实验台主控制屏; 3

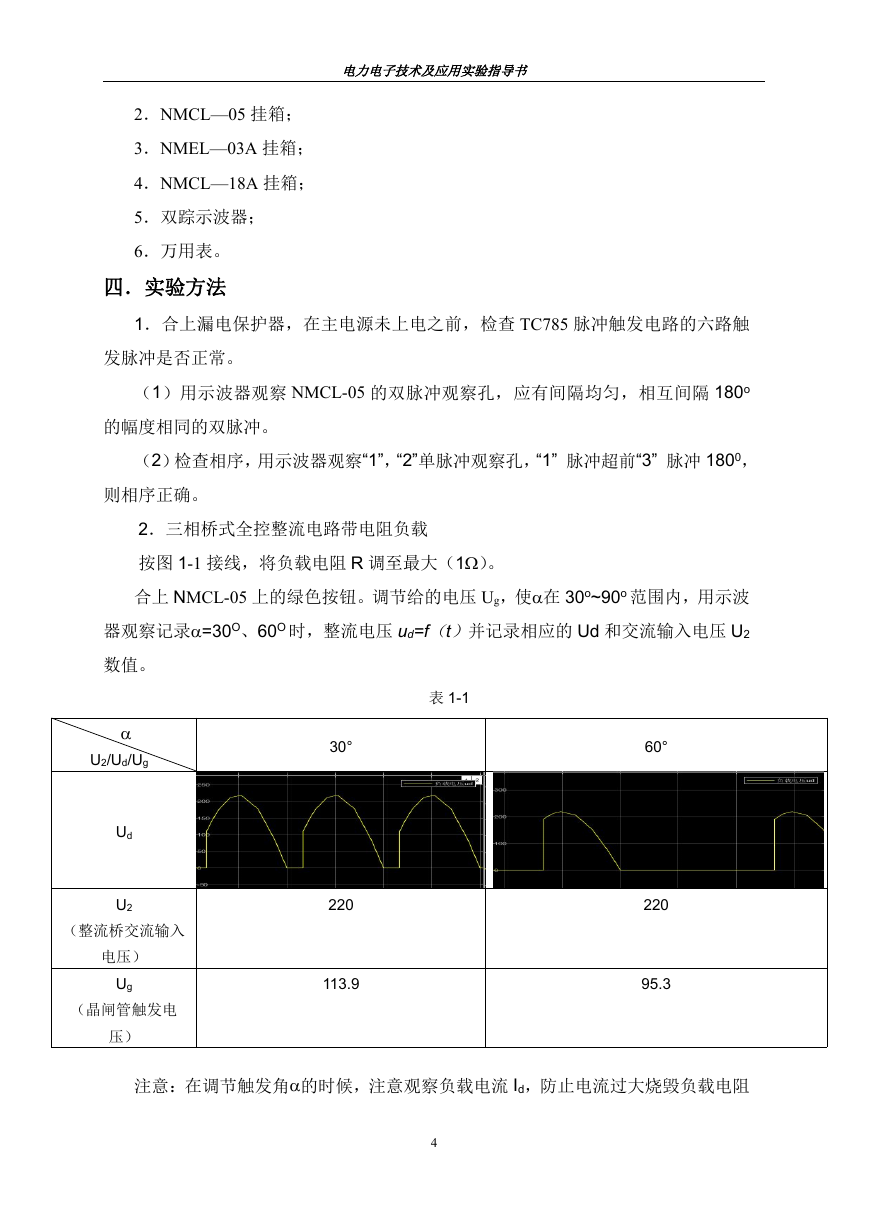

电力电子技术及应用实验指导书 2.NMCL—05 挂箱; 3.NMEL—03A 挂箱; 4.NMCL—18A 挂箱; 5.双踪示波器; 6.万用表。 四.实验方法 1.合上漏电保护器,在主电源未上电之前,检查 TC785 脉冲触发电路的六路触 发脉冲是否正常。 (1)用示波器观察 NMCL-05 的双脉冲观察孔,应有间隔均匀,相互间隔 180o 的幅度相同的双脉冲。 (2)检查相序,用示波器观察“1”,“2”单脉冲观察孔,“1” 脉冲超前“3” 脉冲 1800, 则相序正确。 2.三相桥式全控整流电路带电阻负载 按图 1-1 接线,将负载电阻 R 调至最大(1)。 合上 NMCL-05 上的绿色按钮。调节给的电压 Ug,使在 30o~90o 范围内,用示波 器观察记录=30O、60O 时,整流电压 ud=f(t)并记录相应的 Ud 和交流输入电压 U2 数值。  U2/Ud/Ug Ud U2 (整流桥交流输入 电压) Ug (晶闸管触发电 压) 表 1-1 30° 220 113.9 60° 220 95.3 注意:在调节触发角的时候,注意观察负载电流 Id,防止电流过大烧毁负载电阻 4

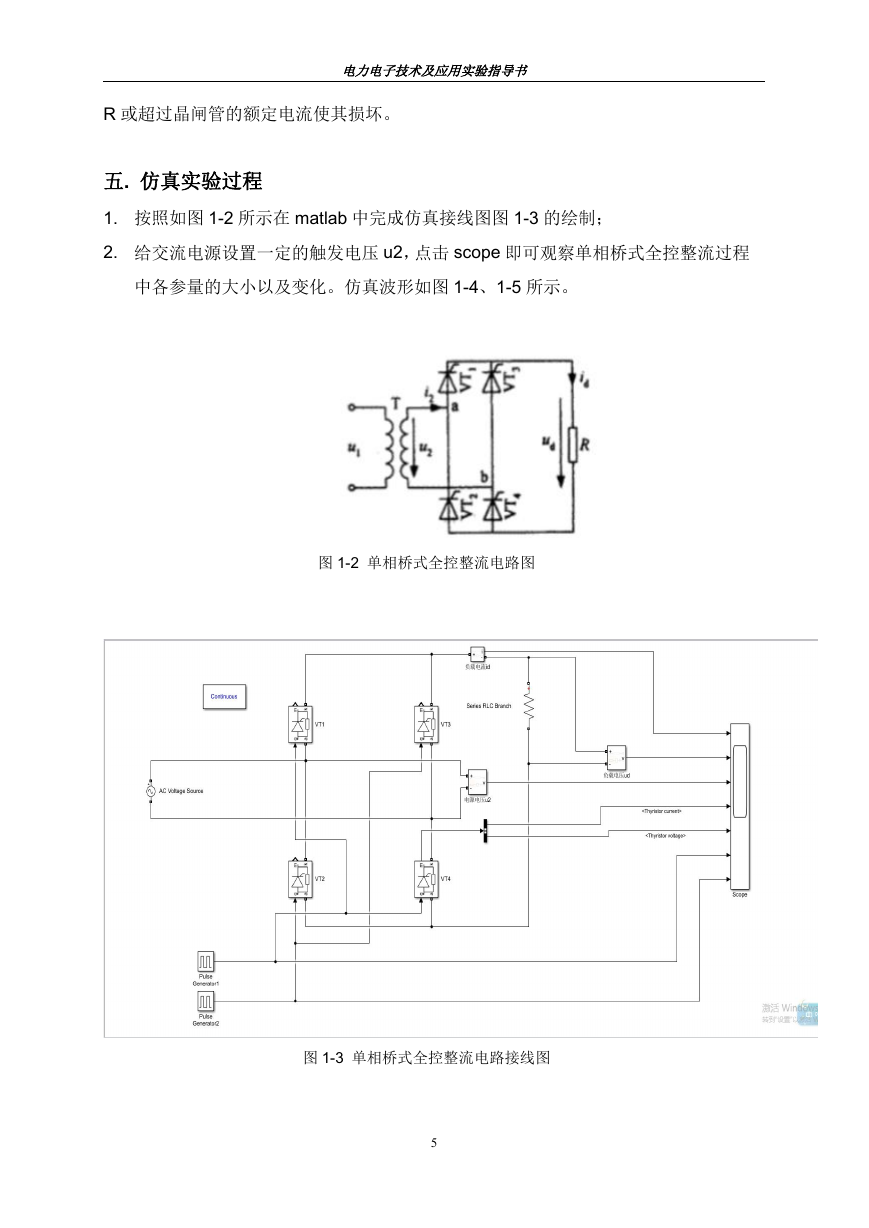

电力电子技术及应用实验指导书 R 或超过晶闸管的额定电流使其损坏。 五. 仿真实验过程 1. 按照如图 1-2 所示在 matlab 中完成仿真接线图图 1-3 的绘制; 2. 给交流电源设置一定的触发电压 u2,点击 scope 即可观察单相桥式全控整流过程 中各参量的大小以及变化。仿真波形如图 1-4、1-5 所示。 图 1-2 单相桥式全控整流电路图 图 1-3 单相桥式全控整流电路接线图 5

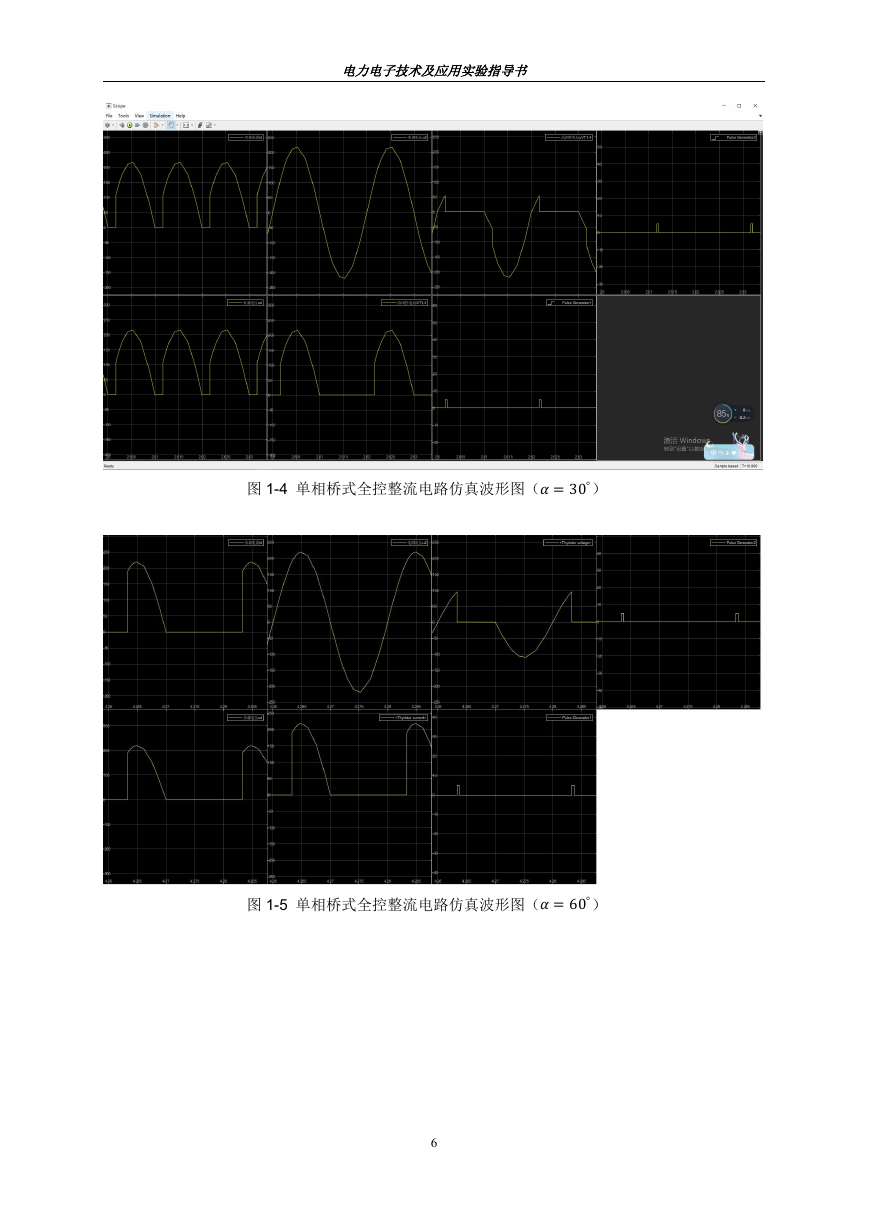

电力电子技术及应用实验指导书 图 1-4 单相桥式全控整流电路仿真波形图(=30°) 图 1-5 单相桥式全控整流电路仿真波形图(=60°) 6
