    在设计多层 PCB 电路板之前，设计者需要首先根据电路的规模、电路板的尺寸和电磁兼容 （EMC）的要求来确定所采用的电路板结构，也就是决定采用 4 层，6 层，还是更多层数 的电路板。确定层数之后，再确定内电层的放置位置以及如何在这些层上分布不同的信号。 这就是多层 PCB 层叠结构的选择问题。层叠结构是影响 PCB 板 EMC 性能的一个重要因素， 也是抑制电磁干扰的一个重要手段。本节将介绍多层 PCB 板层叠结构的相关内容。 11.1.1 层数的选择和叠加原则 确定多层 PCB 板的层叠结构需要考虑较多的因素。从布线方面来说，层数越多越利于布线， 但是制板成本和难度也会随之增加。对于生产厂家来说，层叠结构对称与否是 PCB 板制造 时需要关注的焦点，所以层数的选择需要考虑各方面的需求，以达到最佳的平衡。 对于有经验的设计人员来说，在完成元器件的预布局后，会对 PCB 的布线瓶颈处进行重点 分析。结合其他 EDA 工具分析电路板的布线密度；再综合有特殊布线要求的信号线如差分 线、敏感信号线等的数量和种类来确定信号层的层数；然后根据电源的种类、隔离和抗干扰 的要求来确定内电层的数目。这样，整个电路板的板层数目就基本确定了。 确定了电路板的层数后，接下来的工作便是合理地排列各层电路的放置顺序。在这一步骤中， 需要考虑的因素主要有以下两点。 （1）特殊信号层的分布。 （2）电源层和地层的分布。 如果电路板的层数越多，特殊信号层、地层和电源层的排列组合的种类也就越多，如何来确 定哪种组合方式最优也越困难，但总的原则有以下几条。 （1）信号层应该与一个内电层相邻（内部电源/地层），利用内电层的大铜膜来为信号层提 供屏蔽。 （2）内部电源层和地层之间应该紧密耦合，也就是说，内部电源层和地层之间的介质厚度 应该取较小的值，以提高电源层和地层之间的电容，增大谐振频率。内部电源层和地层之间 的介质厚度可以在 Protel 的 Layer Stack Manager（层堆栈管理器）中进行设置。选择 【Design】/【Layer Stack Manager…】命令，系统弹出层堆栈管理器对话框，用鼠标双击

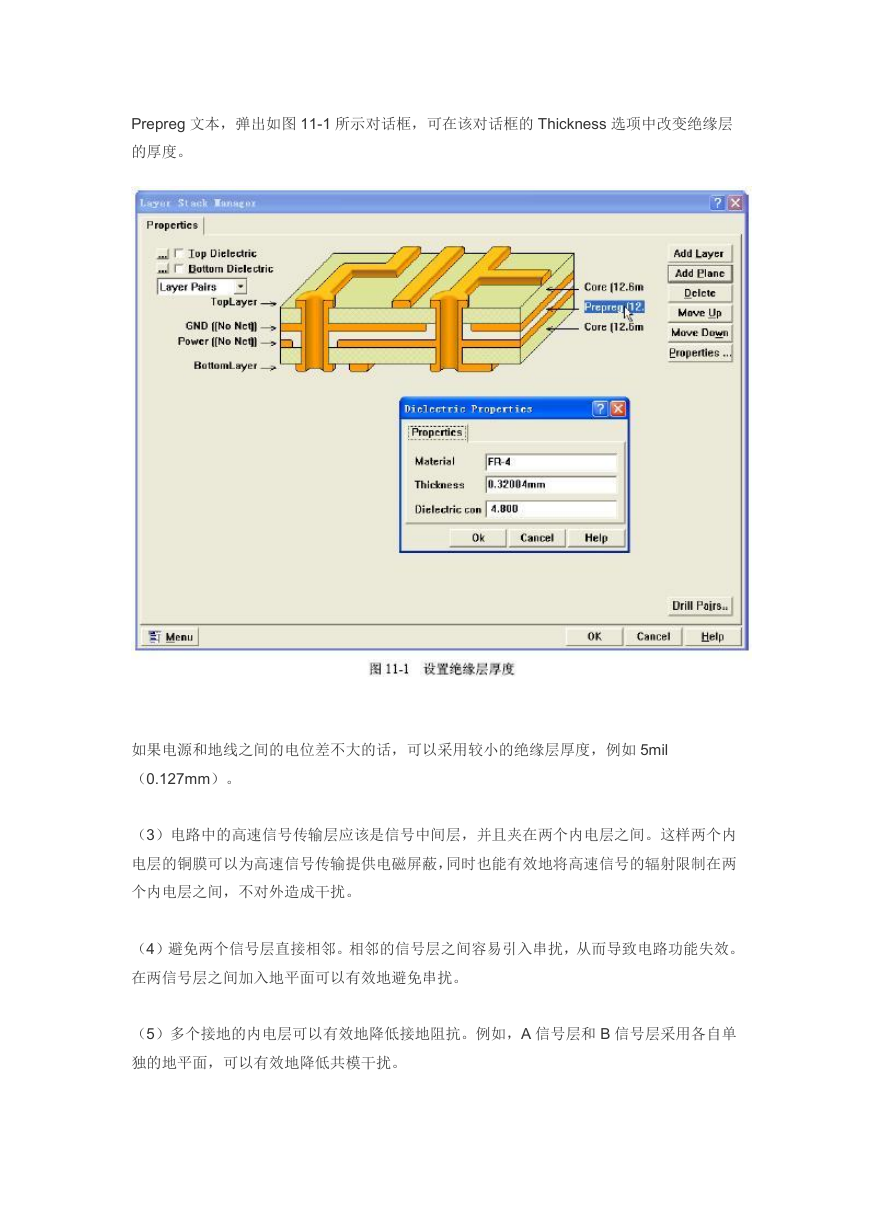

    Prepreg 文本，弹出如图 11-1 所示对话框，可在该对话框的 Thickness 选项中改变绝缘层 的厚度。 如果电源和地线之间的电位差不大的话，可以采用较小的绝缘层厚度，例如 5mil （0.127mm）。 （3）电路中的高速信号传输层应该是信号中间层，并且夹在两个内电层之间。这样两个内 电层的铜膜可以为高速信号传输提供电磁屏蔽，同时也能有效地将高速信号的辐射限制在两 个内电层之间，不对外造成干扰。 （4）避免两个信号层直接相邻。相邻的信号层之间容易引入串扰，从而导致电路功能失效。 在两信号层之间加入地平面可以有效地避免串扰。 （5）多个接地的内电层可以有效地降低接地阻抗。例如，A 信号层和 B 信号层采用各自单 独的地平面，可以有效地降低共模干扰。

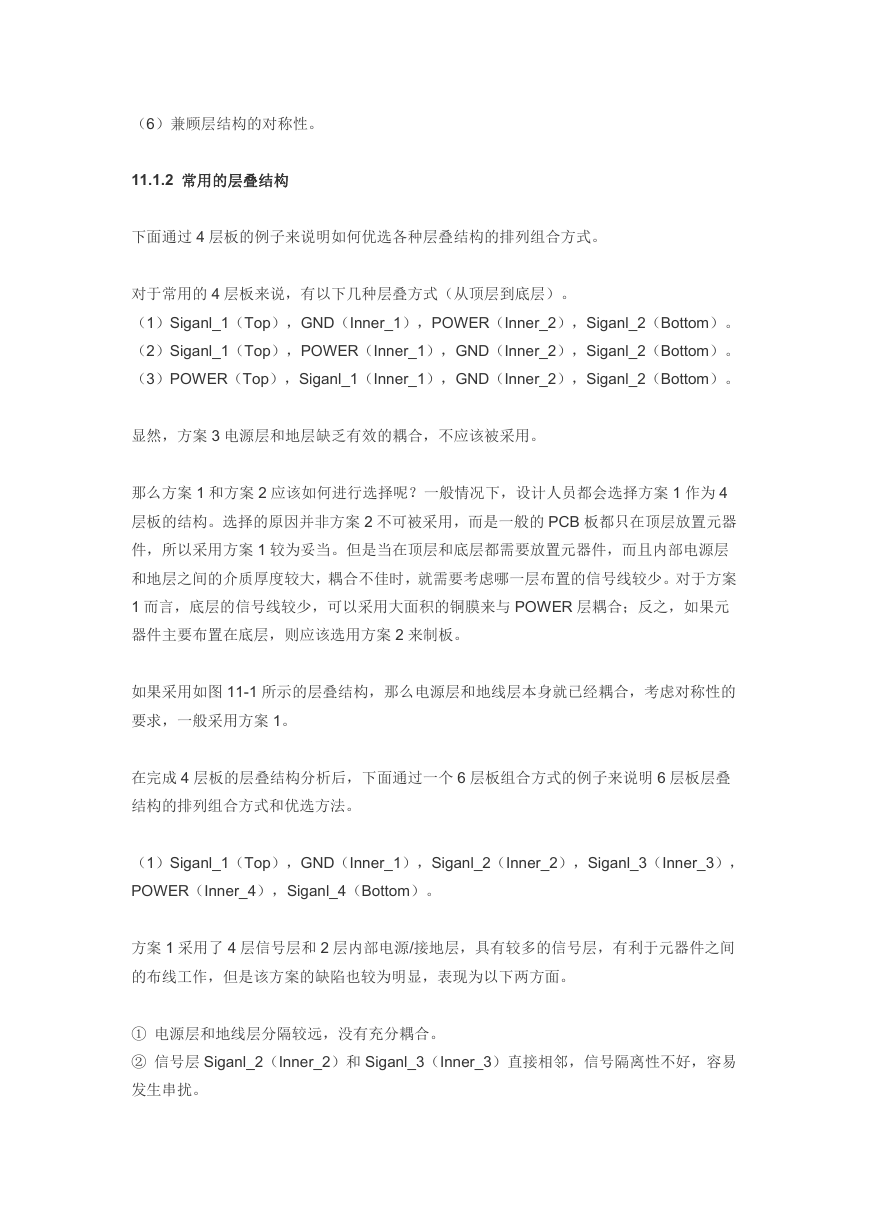

    （6）兼顾层结构的对称性。 11.1.2 常用的层叠结构 下面通过 4 层板的例子来说明如何优选各种层叠结构的排列组合方式。 对于常用的 4 层板来说，有以下几种层叠方式（从顶层到底层）。 （1）Siganl_1（Top），GND（Inner_1），POWER（Inner_2），Siganl_2（Bottom）。 （2）Siganl_1（Top），POWER（Inner_1），GND（Inner_2），Siganl_2（Bottom）。 （3）POWER（Top），Siganl_1（Inner_1），GND（Inner_2），Siganl_2（Bottom）。 显然，方案 3 电源层和地层缺乏有效的耦合，不应该被采用。 那么方案 1 和方案 2 应该如何进行选择呢？一般情况下，设计人员都会选择方案 1 作为 4 层板的结构。选择的原因并非方案 2 不可被采用，而是一般的 PCB 板都只在顶层放置元器 件，所以采用方案 1 较为妥当。但是当在顶层和底层都需要放置元器件，而且内部电源层 和地层之间的介质厚度较大，耦合不佳时，就需要考虑哪一层布置的信号线较少。对于方案 1 而言，底层的信号线较少，可以采用大面积的铜膜来与 POWER 层耦合；反之，如果元 器件主要布置在底层，则应该选用方案 2 来制板。 如果采用如图 11-1 所示的层叠结构，那么电源层和地线层本身就已经耦合，考虑对称性的 要求，一般采用方案 1。 在完成 4 层板的层叠结构分析后，下面通过一个 6 层板组合方式的例子来说明 6 层板层叠 结构的排列组合方式和优选方法。 （1）Siganl_1（Top），GND（Inner_1），Siganl_2（Inner_2），Siganl_3（Inner_3）， POWER（Inner_4），Siganl_4（Bottom）。 方案 1 采用了 4 层信号层和 2 层内部电源/接地层，具有较多的信号层，有利于元器件之间 的布线工作，但是该方案的缺陷也较为明显，表现为以下两方面。 ① 电源层和地线层分隔较远，没有充分耦合。 ② 信号层 Siganl_2（Inner_2）和 Siganl_3（Inner_3）直接相邻，信号隔离性不好，容易 发生串扰。

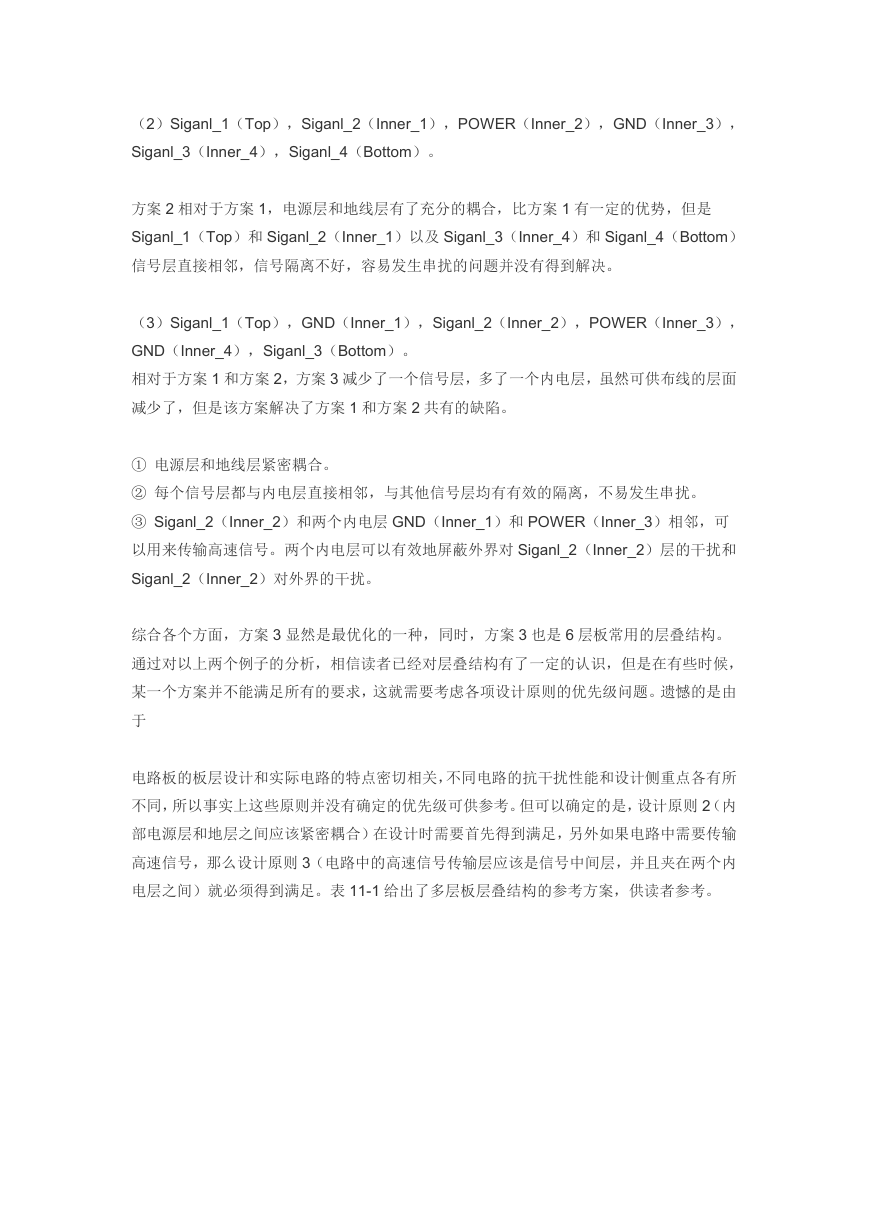

    （2）Siganl_1（Top），Siganl_2（Inner_1），POWER（Inner_2），GND（Inner_3）， Siganl_3（Inner_4），Siganl_4（Bottom）。 方案 2 相对于方案 1，电源层和地线层有了充分的耦合，比方案 1 有一定的优势，但是 Siganl_1（Top）和 Siganl_2（Inner_1）以及 Siganl_3（Inner_4）和 Siganl_4（Bottom） 信号层直接相邻，信号隔离不好，容易发生串扰的问题并没有得到解决。 （3）Siganl_1（Top），GND（Inner_1），Siganl_2（Inner_2），POWER（Inner_3）， GND（Inner_4），Siganl_3（Bottom）。 相对于方案 1 和方案 2，方案 3 减少了一个信号层，多了一个内电层，虽然可供布线的层面 减少了，但是该方案解决了方案 1 和方案 2 共有的缺陷。 ① 电源层和地线层紧密耦合。 ② 每个信号层都与内电层直接相邻，与其他信号层均有有效的隔离，不易发生串扰。 ③ Siganl_2（Inner_2）和两个内电层 GND（Inner_1）和 POWER（Inner_3）相邻，可 以用来传输高速信号。两个内电层可以有效地屏蔽外界对 Siganl_2（Inner_2）层的干扰和 Siganl_2（Inner_2）对外界的干扰。 综合各个方面，方案 3 显然是最优化的一种，同时，方案 3 也是 6 层板常用的层叠结构。 通过对以上两个例子的分析，相信读者已经对层叠结构有了一定的认识，但是在有些时候， 某一个方案并不能满足所有的要求，这就需要考虑各项设计原则的优先级问题。遗憾的是由 于 电路板的板层设计和实际电路的特点密切相关，不同电路的抗干扰性能和设计侧重点各有所 不同，所以事实上这些原则并没有确定的优先级可供参考。但可以确定的是，设计原则 2（内 部电源层和地层之间应该紧密耦合）在设计时需要首先得到满足，另外如果电路中需要传输 高速信号，那么设计原则 3（电路中的高速信号传输层应该是信号中间层，并且夹在两个内 电层之间）就必须得到满足。表 11-1 给出了多层板层叠结构的参考方案，供读者参考。

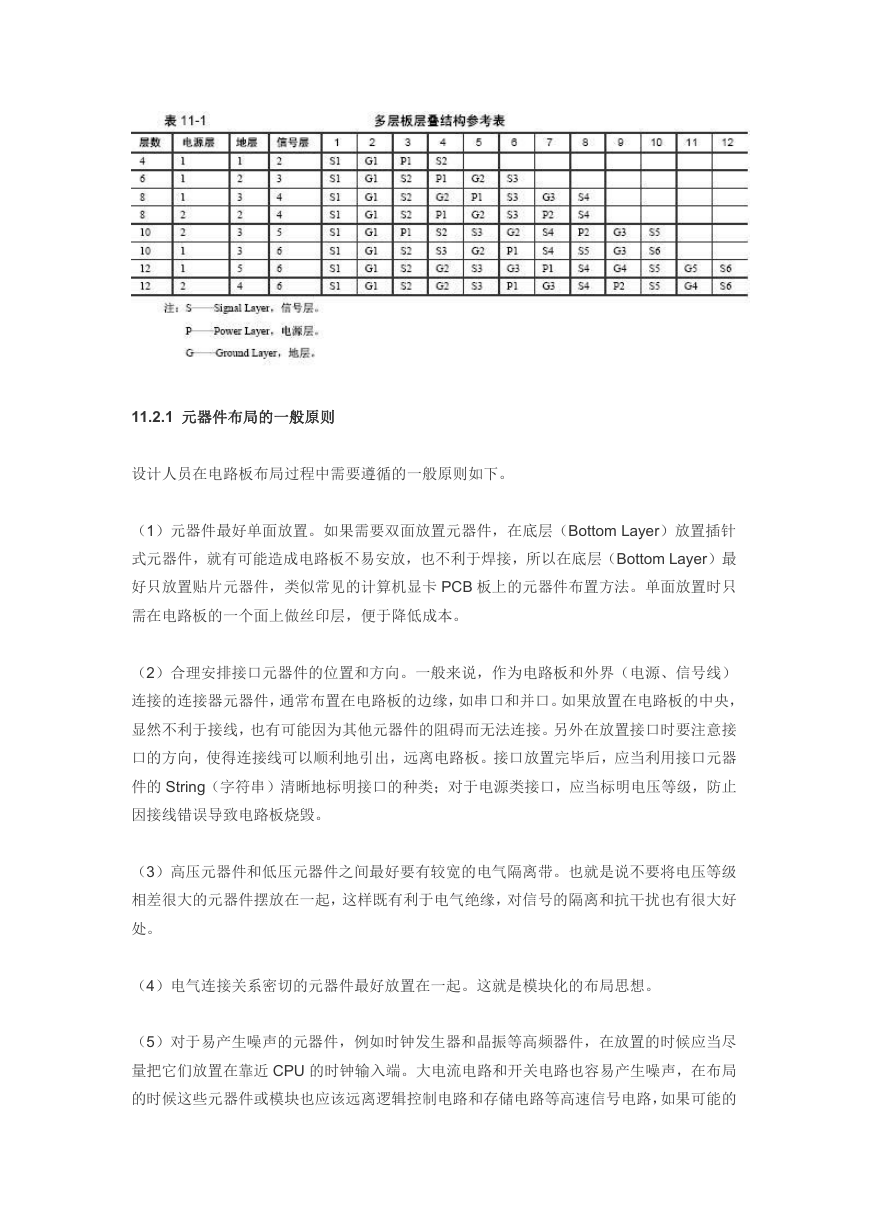

    11.2.1 元器件布局的一般原则 设计人员在电路板布局过程中需要遵循的一般原则如下。 （1）元器件最好单面放置。如果需要双面放置元器件，在底层（Bottom Layer）放置插针 式元器件，就有可能造成电路板不易安放，也不利于焊接，所以在底层（Bottom Layer）最 好只放置贴片元器件，类似常见的计算机显卡 PCB 板上的元器件布置方法。单面放置时只 需在电路板的一个面上做丝印层，便于降低成本。 （2）合理安排接口元器件的位置和方向。一般来说，作为电路板和外界（电源、信号线） 连接的连接器元器件，通常布置在电路板的边缘，如串口和并口。如果放置在电路板的中央， 显然不利于接线，也有可能因为其他元器件的阻碍而无法连接。另外在放置接口时要注意接 口的方向，使得连接线可以顺利地引出，远离电路板。接口放置完毕后，应当利用接口元器 件的 String（字符串）清晰地标明接口的种类；对于电源类接口，应当标明电压等级，防止 因接线错误导致电路板烧毁。 （3）高压元器件和低压元器件之间最好要有较宽的电气隔离带。也就是说不要将电压等级 相差很大的元器件摆放在一起，这样既有利于电气绝缘，对信号的隔离和抗干扰也有很大好 处。 （4）电气连接关系密切的元器件最好放置在一起。这就是模块化的布局思想。 （5）对于易产生噪声的元器件，例如时钟发生器和晶振等高频器件，在放置的时候应当尽 量把它们放置在靠近 CPU 的时钟输入端。大电流电路和开关电路也容易产生噪声，在布局 的时候这些元器件或模块也应该远离逻辑控制电路和存储电路等高速信号电路，如果可能的

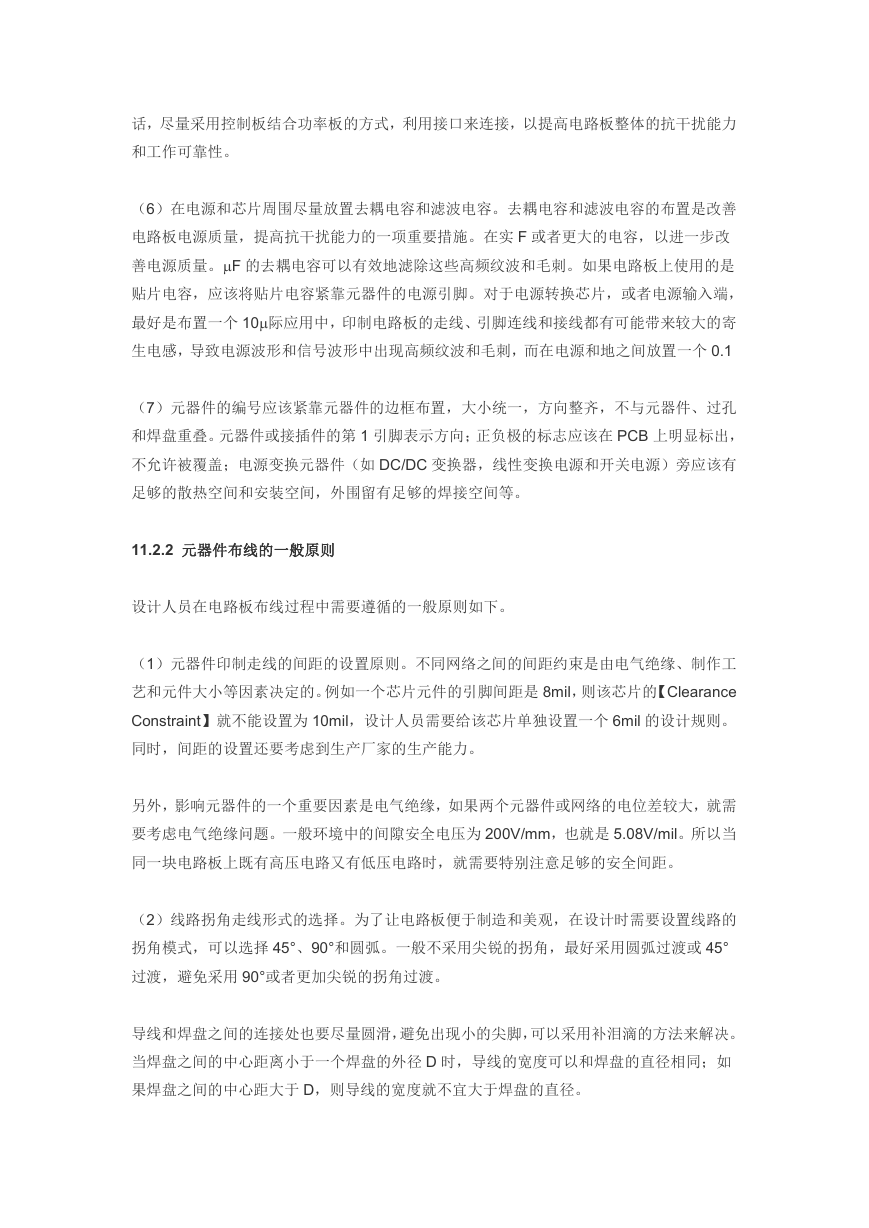

    话，尽量采用控制板结合功率板的方式，利用接口来连接，以提高电路板整体的抗干扰能力 和工作可靠性。 （6）在电源和芯片周围尽量放置去耦电容和滤波电容。去耦电容和滤波电容的布置是改善 电路板电源质量，提高抗干扰能力的一项重要措施。在实 F 或者更大的电容，以进一步改 善电源质量。F 的去耦电容可以有效地滤除这些高频纹波和毛刺。如果电路板上使用的是 贴片电容，应该将贴片电容紧靠元器件的电源引脚。对于电源转换芯片，或者电源输入端， 最好是布置一个 10际应用中，印制电路板的走线、引脚连线和接线都有可能带来较大的寄 生电感，导致电源波形和信号波形中出现高频纹波和毛刺，而在电源和地之间放置一个 0.1 （7）元器件的编号应该紧靠元器件的边框布置，大小统一，方向整齐，不与元器件、过孔 和焊盘重叠。元器件或接插件的第 1 引脚表示方向；正负极的标志应该在 PCB 上明显标出， 不允许被覆盖；电源变换元器件（如 DC/DC 变换器，线性变换电源和开关电源）旁应该有 足够的散热空间和安装空间，外围留有足够的焊接空间等。 11.2.2 元器件布线的一般原则 设计人员在电路板布线过程中需要遵循的一般原则如下。 （1）元器件印制走线的间距的设置原则。不同网络之间的间距约束是由电气绝缘、制作工 艺和元件大小等因素决定的。例如一个芯片元件的引脚间距是 8mil，则该芯片的【Clearance Constraint】就不能设置为 10mil，设计人员需要给该芯片单独设置一个 6mil 的设计规则。 同时，间距的设置还要考虑到生产厂家的生产能力。 另外，影响元器件的一个重要因素是电气绝缘，如果两个元器件或网络的电位差较大，就需 要考虑电气绝缘问题。一般环境中的间隙安全电压为 200V/mm，也就是 5.08V/mil。所以当 同一块电路板上既有高压电路又有低压电路时，就需要特别注意足够的安全间距。 （2）线路拐角走线形式的选择。为了让电路板便于制造和美观，在设计时需要设置线路的 拐角模式，可以选择 45°、90°和圆弧。一般不采用尖锐的拐角，最好采用圆弧过渡或 45° 过渡，避免采用 90°或者更加尖锐的拐角过渡。 导线和焊盘之间的连接处也要尽量圆滑，避免出现小的尖脚，可以采用补泪滴的方法来解决。 当焊盘之间的中心距离小于一个焊盘的外径 D 时，导线的宽度可以和焊盘的直径相同；如 果焊盘之间的中心距大于 D，则导线的宽度就不宜大于焊盘的直径。

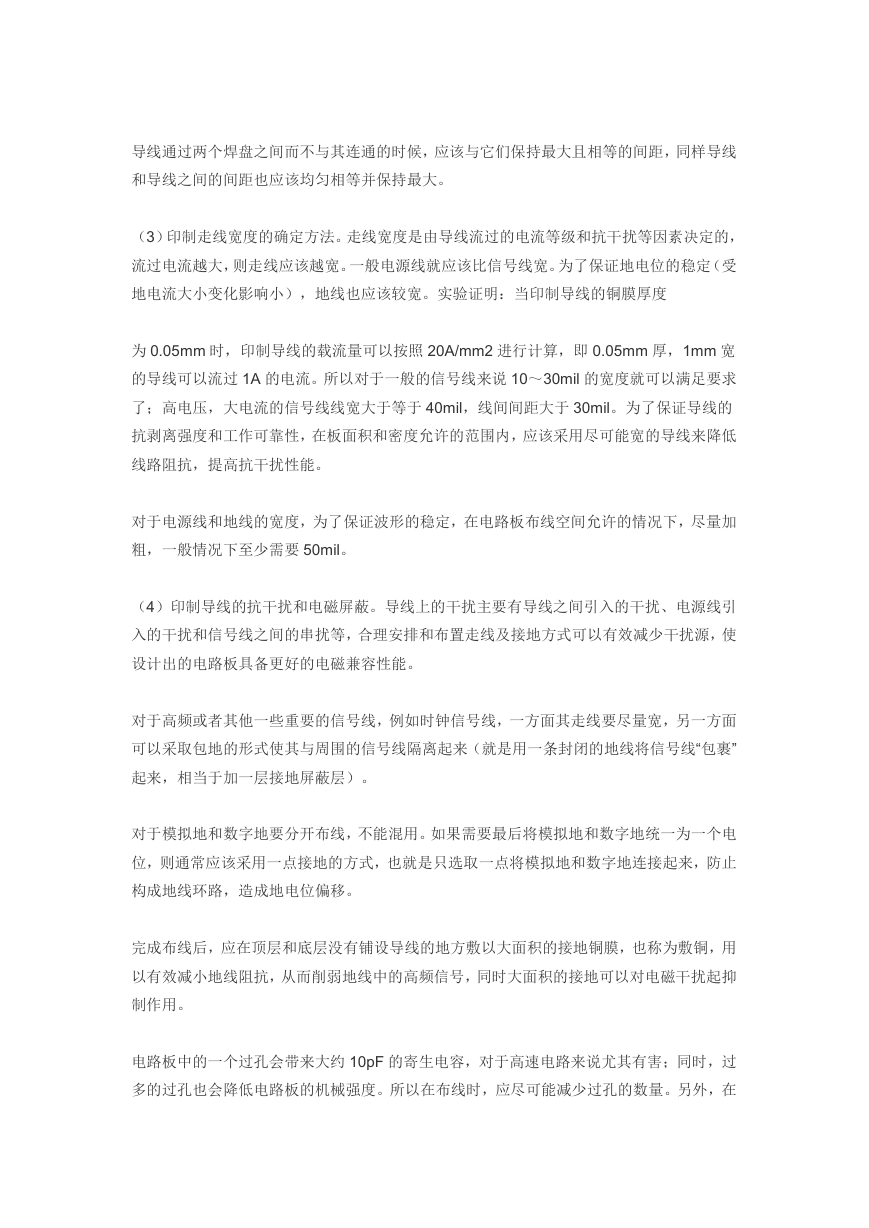

    导线通过两个焊盘之间而不与其连通的时候，应该与它们保持最大且相等的间距，同样导线 和导线之间的间距也应该均匀相等并保持最大。 （3）印制走线宽度的确定方法。走线宽度是由导线流过的电流等级和抗干扰等因素决定的， 流过电流越大，则走线应该越宽。一般电源线就应该比信号线宽。为了保证地电位的稳定（受 地电流大小变化影响小），地线也应该较宽。实验证明：当印制导线的铜膜厚度 为 0.05mm 时，印制导线的载流量可以按照 20A/mm2 进行计算，即 0.05mm 厚，1mm 宽 的导线可以流过 1A 的电流。所以对于一般的信号线来说 10～30mil 的宽度就可以满足要求 了；高电压，大电流的信号线线宽大于等于 40mil，线间间距大于 30mil。为了保证导线的 抗剥离强度和工作可靠性，在板面积和密度允许的范围内，应该采用尽可能宽的导线来降低 线路阻抗，提高抗干扰性能。 对于电源线和地线的宽度，为了保证波形的稳定，在电路板布线空间允许的情况下，尽量加 粗，一般情况下至少需要 50mil。 （4）印制导线的抗干扰和电磁屏蔽。导线上的干扰主要有导线之间引入的干扰、电源线引 入的干扰和信号线之间的串扰等，合理安排和布置走线及接地方式可以有效减少干扰源，使 设计出的电路板具备更好的电磁兼容性能。 对于高频或者其他一些重要的信号线，例如时钟信号线，一方面其走线要尽量宽，另一方面 可以采取包地的形式使其与周围的信号线隔离起来（就是用一条封闭的地线将信号线“包裹” 起来，相当于加一层接地屏蔽层）。 对于模拟地和数字地要分开布线，不能混用。如果需要最后将模拟地和数字地统一为一个电 位，则通常应该采用一点接地的方式，也就是只选取一点将模拟地和数字地连接起来，防止 构成地线环路，造成地电位偏移。 完成布线后，应在顶层和底层没有铺设导线的地方敷以大面积的接地铜膜，也称为敷铜，用 以有效减小地线阻抗，从而削弱地线中的高频信号，同时大面积的接地可以对电磁干扰起抑 制作用。 电路板中的一个过孔会带来大约 10pF 的寄生电容，对于高速电路来说尤其有害；同时，过 多的过孔也会降低电路板的机械强度。所以在布线时，应尽可能减少过孔的数量。另外，在

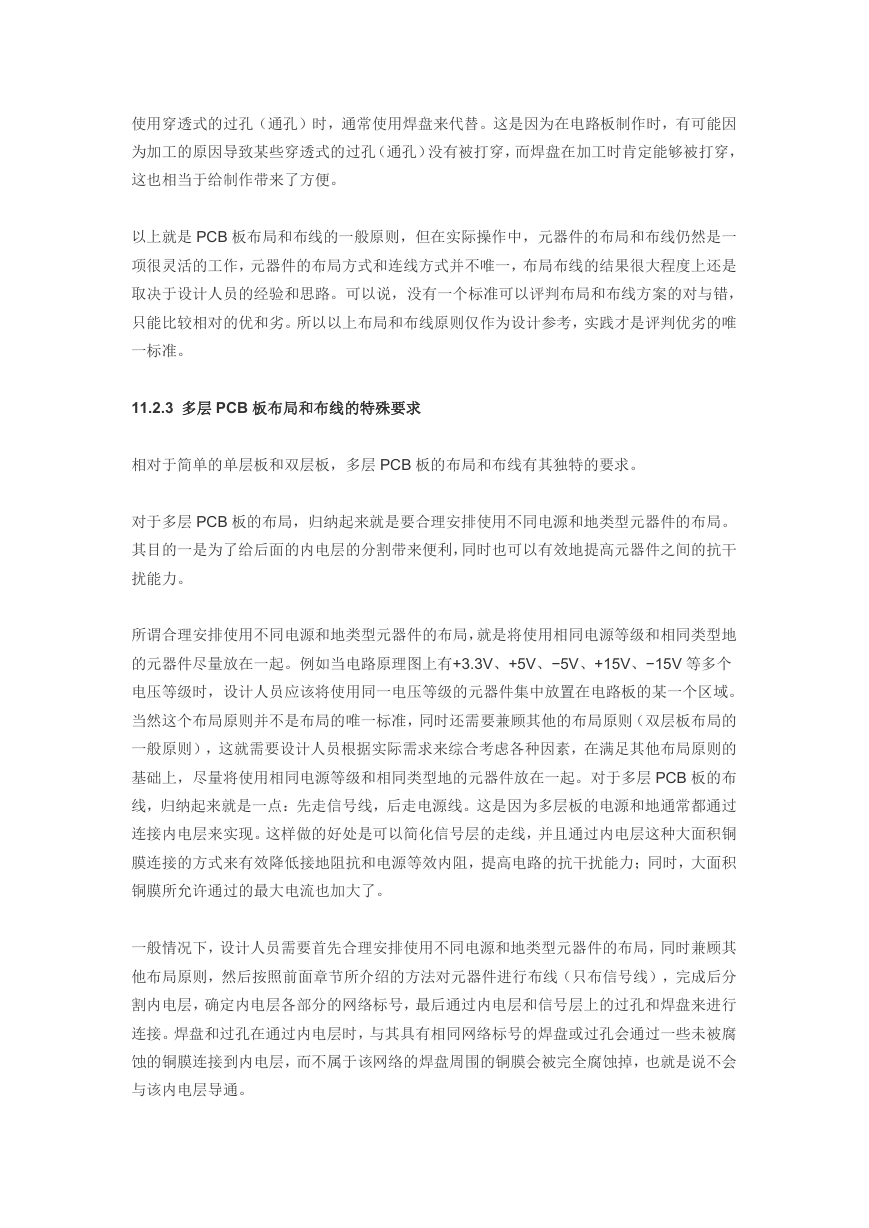

    使用穿透式的过孔（通孔）时，通常使用焊盘来代替。这是因为在电路板制作时，有可能因 为加工的原因导致某些穿透式的过孔（通孔）没有被打穿，而焊盘在加工时肯定能够被打穿， 这也相当于给制作带来了方便。 以上就是 PCB 板布局和布线的一般原则，但在实际操作中，元器件的布局和布线仍然是一 项很灵活的工作，元器件的布局方式和连线方式并不唯一，布局布线的结果很大程度上还是 取决于设计人员的经验和思路。可以说，没有一个标准可以评判布局和布线方案的对与错， 只能比较相对的优和劣。所以以上布局和布线原则仅作为设计参考，实践才是评判优劣的唯 一标准。 11.2.3 多层 PCB 板布局和布线的特殊要求 相对于简单的单层板和双层板，多层 PCB 板的布局和布线有其独特的要求。 对于多层 PCB 板的布局，归纳起来就是要合理安排使用不同电源和地类型元器件的布局。 其目的一是为了给后面的内电层的分割带来便利，同时也可以有效地提高元器件之间的抗干 扰能力。 所谓合理安排使用不同电源和地类型元器件的布局，就是将使用相同电源等级和相同类型地 的元器件尽量放在一起。例如当电路原理图上有+3.3V、+5V、−5V、+15V、−15V 等多个 电压等级时，设计人员应该将使用同一电压等级的元器件集中放置在电路板的某一个区域。 当然这个布局原则并不是布局的唯一标准，同时还需要兼顾其他的布局原则（双层板布局的 一般原则），这就需要设计人员根据实际需求来综合考虑各种因素，在满足其他布局原则的 基础上，尽量将使用相同电源等级和相同类型地的元器件放在一起。对于多层 PCB 板的布 线，归纳起来就是一点：先走信号线，后走电源线。这是因为多层板的电源和地通常都通过 连接内电层来实现。这样做的好处是可以简化信号层的走线，并且通过内电层这种大面积铜 膜连接的方式来有效降低接地阻抗和电源等效内阻，提高电路的抗干扰能力；同时，大面积 铜膜所允许通过的最大电流也加大了。 一般情况下，设计人员需要首先合理安排使用不同电源和地类型元器件的布局，同时兼顾其 他布局原则，然后按照前面章节所介绍的方法对元器件进行布线（只布信号线），完成后分 割内电层，确定内电层各部分的网络标号，最后通过内电层和信号层上的过孔和焊盘来进行 连接。焊盘和过孔在通过内电层时，与其具有相同网络标号的焊盘或过孔会通过一些未被腐 蚀的铜膜连接到内电层，而不属于该网络的焊盘周围的铜膜会被完全腐蚀掉，也就是说不会 与该内电层导通。
