高新兴物联模组Android系统RIL适配参考

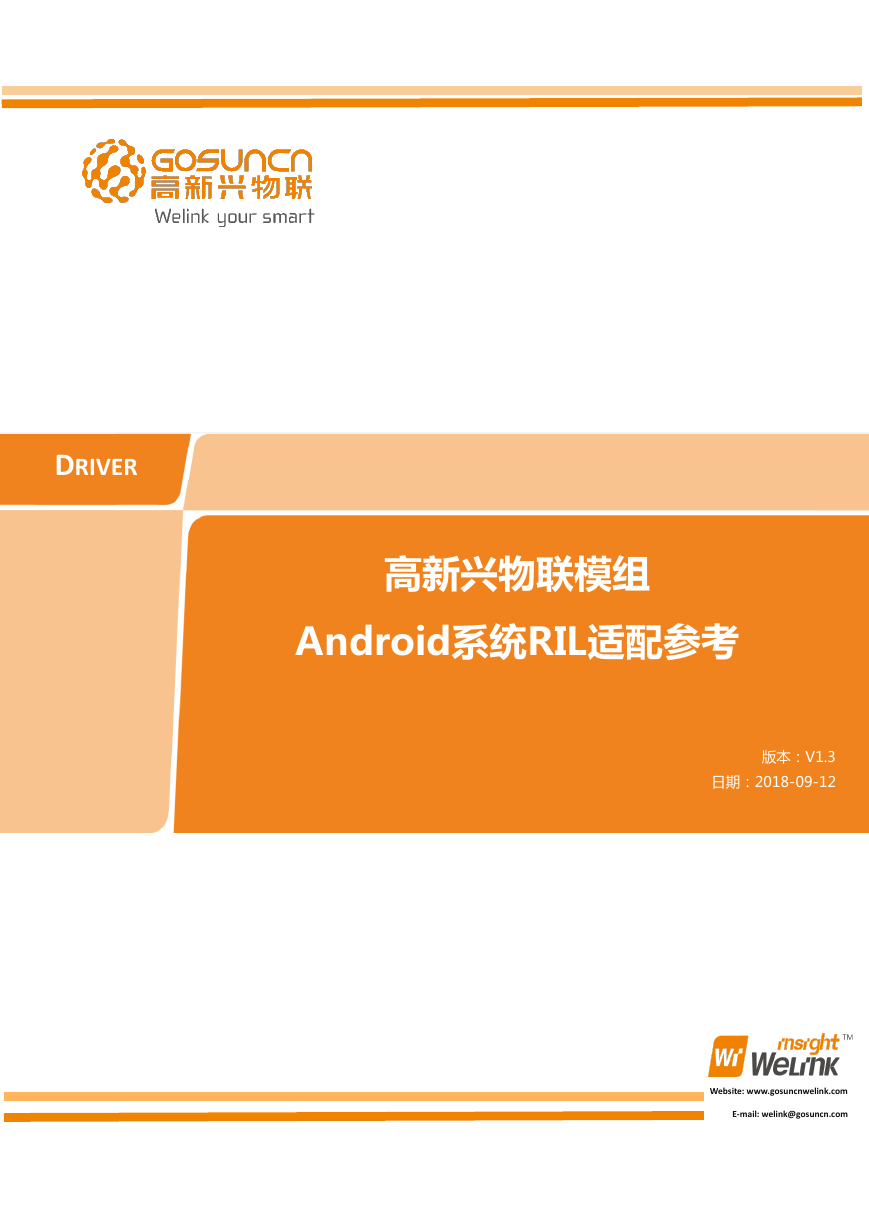

DRIVER 高新兴物联模组 Android系统RIL适配参考版本：V1.3 日期：2018-09-12 Website: www.gosuncnwelink.com E-mail: welink@gosuncn.com

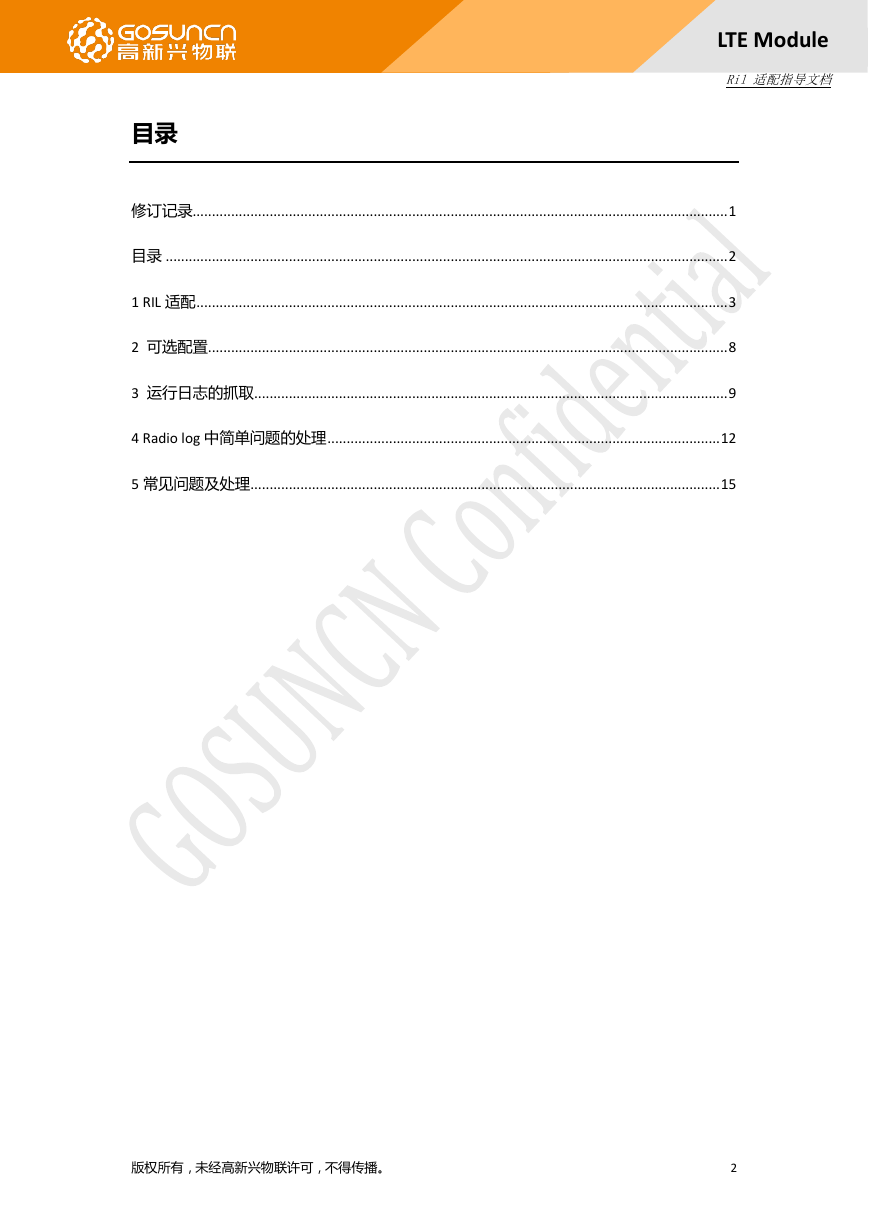

目录 LTE Module Ril 适配指导文档修订记录........................................................................................................................................... 1 目录 .................................................................................................................................................. 2 1 RIL 适配 .......................................................................................................................................... 3 2 可选配置....................................................................................................................................... 8 3 运行日志的抓取 ........................................................................................................................... 9 4 Radio log 中简单问题的处理 ...................................................................................................... 12 5 常见问题及处理 .......................................................................................................................... 15 版权所有，未经高新兴物联许可，不得传播。 2

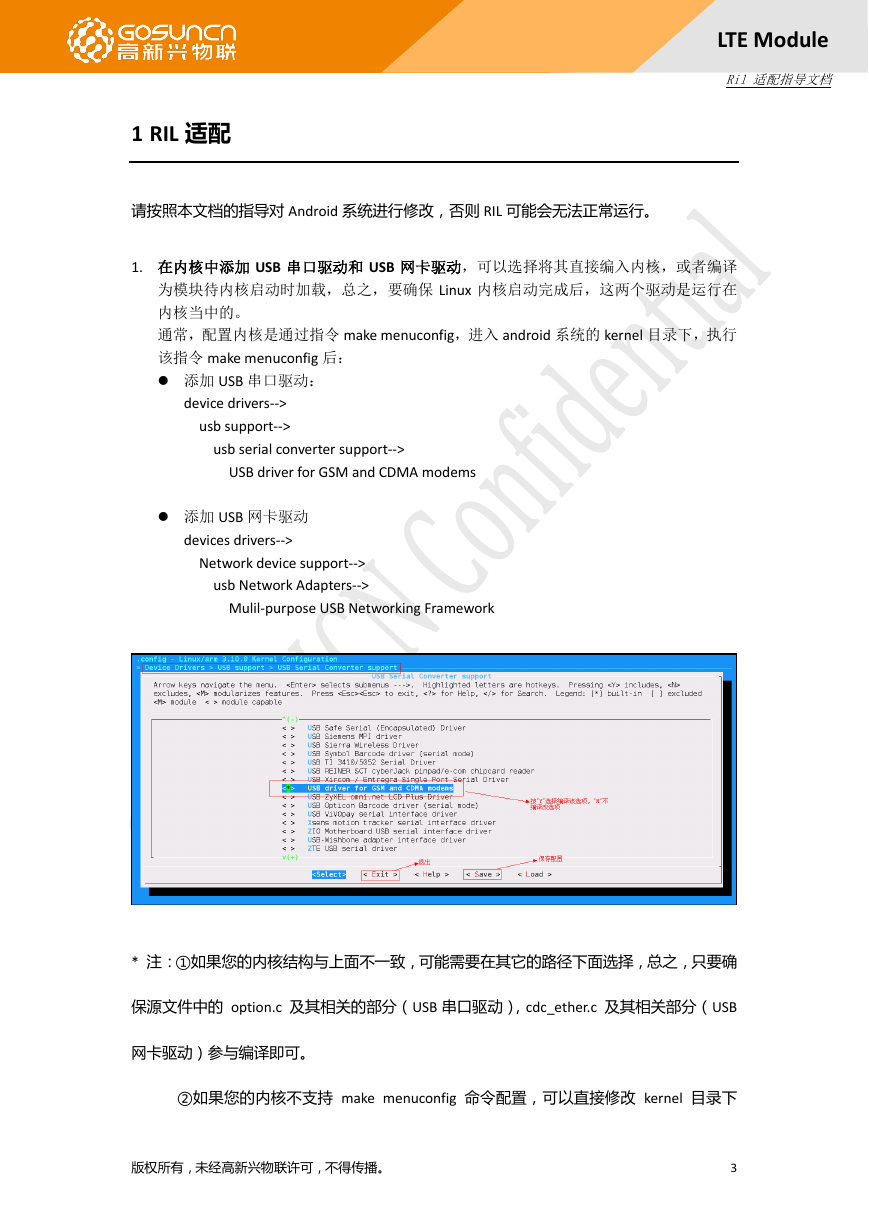

1 RIL 适配 LTE Module Ril 适配指导文档请按照本文档的指导对 Android 系统进行修改，否则 RIL 可能会无法正常运行。 1. 在内核中添加 USB 串口驱动和 USB 网卡驱动，可以选择将其直接编入内核，或者编译为模块待内核启动时加载，总之，要确保 Linux 内核启动完成后，这两个驱动是运行在内核当中的。通常，配置内核是通过指令 make menuconfig，进入 android 系统的 kernel 目录下，执行该指令 make menuconfig 后：  添加 USB 串口驱动： device drivers--> usb support--> usb serial converter support--> USB driver for GSM and CDMA modems  添加 USB 网卡驱动 devices drivers--> Network device support--> usb Network Adapters--> Mulil-purpose USB Networking Framework * 注：①如果您的内核结构与上面不一致，可能需要在其它的路径下面选择，总之，只要确保源文件中的 option.c 及其相关的部分（USB 串口驱动），cdc_ether.c 及其相关部分（USB 网卡驱动）参与编译即可。 ②如果您的内核不支持 make menuconfig 命令配置，可以直接修改 kernel 目录下版权所有，未经高新兴物联许可，不得传播。 3

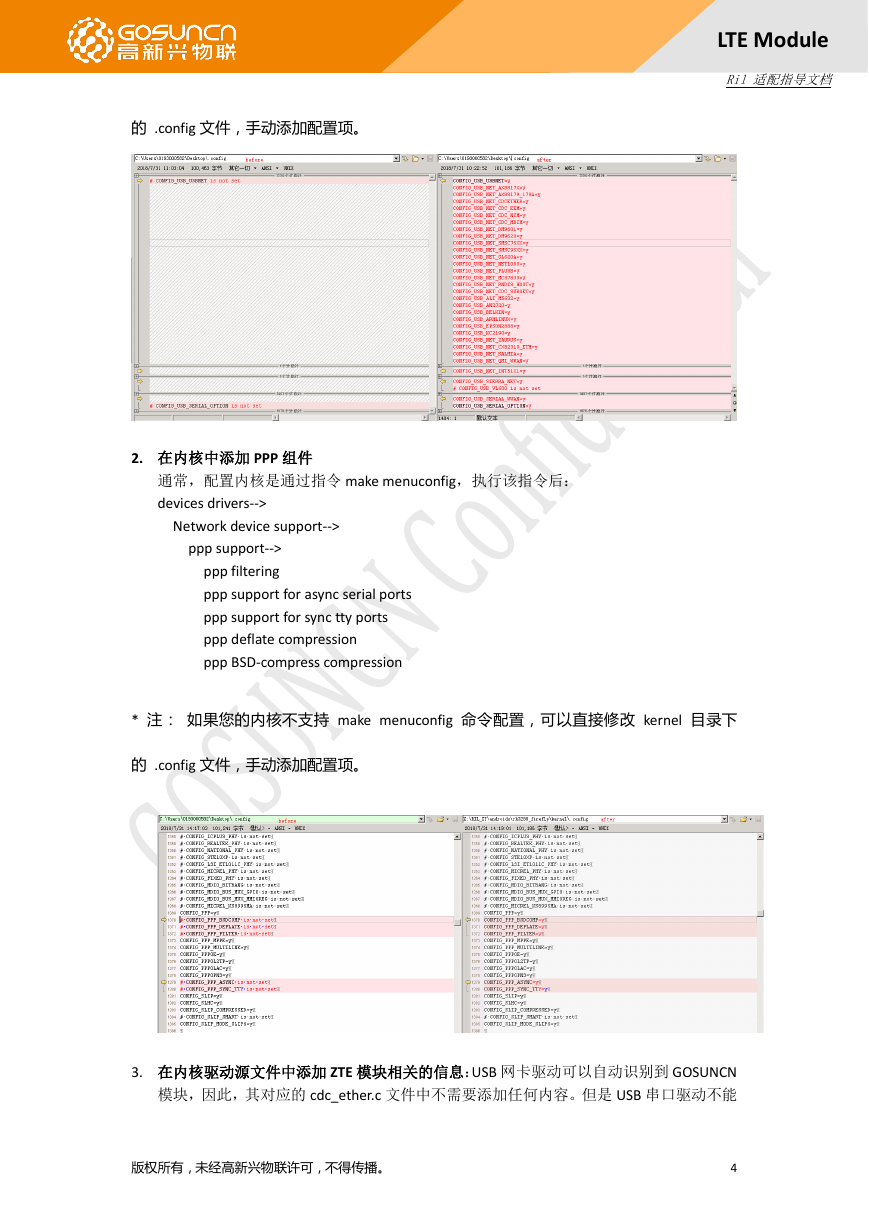

的 .config 文件，手动添加配置项。 LTE Module Ril 适配指导文档 2. 在内核中添加 PPP 组件通常，配置内核是通过指令 make menuconfig，执行该指令后： devices drivers--> Network device support--> ppp support--> ppp filtering ppp support for async serial ports ppp support for sync tty ports ppp deflate compression ppp BSD-compress compression * 注：如果您的内核不支持 make menuconfig 命令配置，可以直接修改 kernel 目录下的 .config 文件，手动添加配置项。 3. 在内核驱动源文件中添加 ZTE 模块相关的信息：USB 网卡驱动可以自动识别到 GOSUNCN 模块，因此，其对应的 cdc_ether.c 文件中不需要添加任何内容。但是 USB 串口驱动不能版权所有，未经高新兴物联许可，不得传播。 4

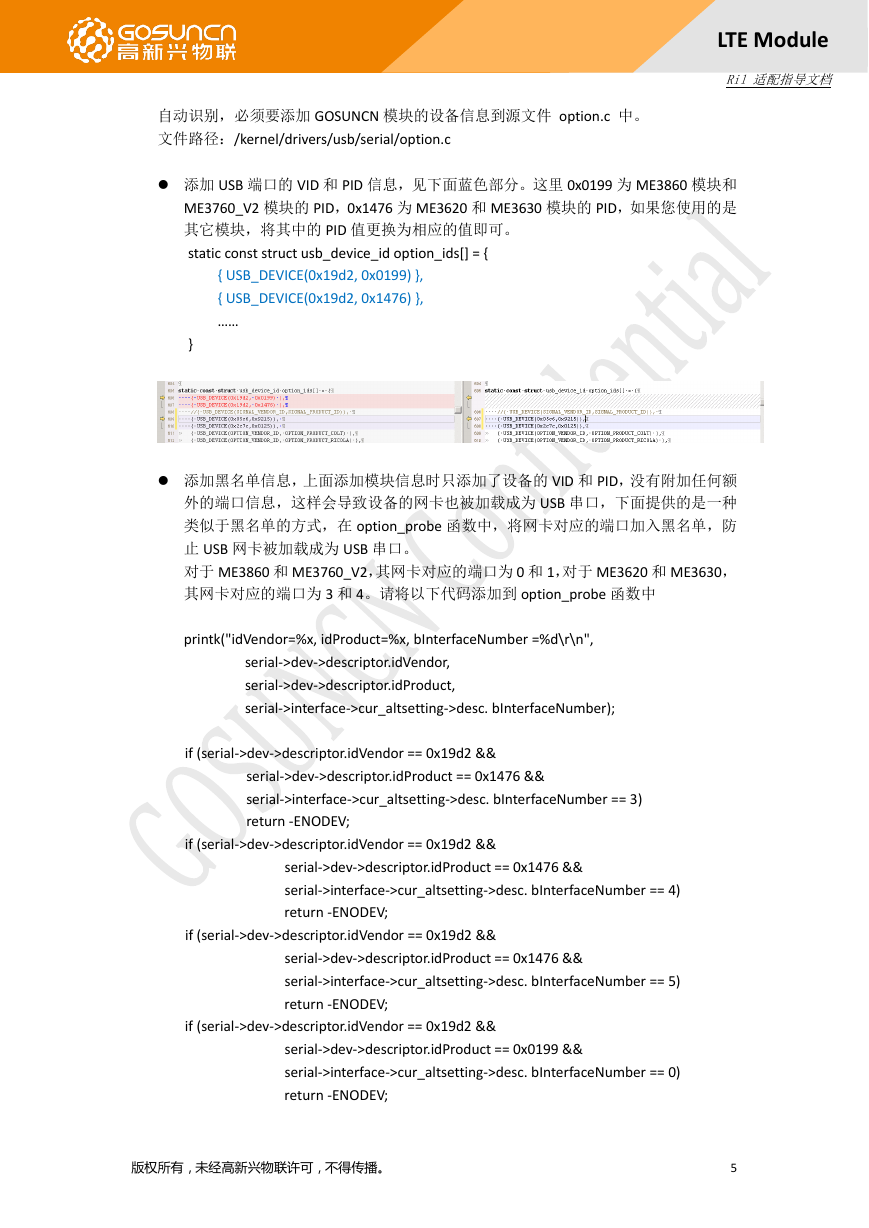

LTE Module Ril 适配指导文档自动识别，必须要添加 GOSUNCN 模块的设备信息到源文件 option.c 中。文件路径：/kernel/drivers/usb/serial/option.c  添加 USB 端口的 VID 和 PID 信息，见下面蓝色部分。这里 0x0199 为 ME3860 模块和 ME3760_V2 模块的 PID，0x1476 为 ME3620 和 ME3630 模块的 PID，如果您使用的是其它模块，将其中的 PID 值更换为相应的值即可。 static const struct usb_device_id option_ids[] = { { USB_DEVICE(0x19d2, 0x0199) }, { USB_DEVICE(0x19d2, 0x1476) }, …… }  添加黑名单信息，上面添加模块信息时只添加了设备的 VID 和 PID，没有附加任何额外的端口信息，这样会导致设备的网卡也被加载成为 USB 串口，下面提供的是一种类似于黑名单的方式，在 option_probe 函数中，将网卡对应的端口加入黑名单，防止 USB 网卡被加载成为 USB 串口。对于 ME3860 和 ME3760_V2，其网卡对应的端口为 0 和 1，对于 ME3620 和 ME3630，其网卡对应的端口为 3 和 4。请将以下代码添加到 option_probe 函数中 printk("idVendor=%x, idProduct=%x, bInterfaceNumber =%d\r\n", serial->dev->descriptor.idVendor, serial->dev->descriptor.idProduct, serial->interface->cur_altsetting->desc. bInterfaceNumber); if (serial->dev->descriptor.idVendor == 0x19d2 && serial->dev->descriptor.idProduct == 0x1476 && serial->interface->cur_altsetting->desc. bInterfaceNumber == 3) return -ENODEV; if (serial->dev->descriptor.idVendor == 0x19d2 && serial->dev->descriptor.idProduct == 0x1476 && serial->interface->cur_altsetting->desc. bInterfaceNumber == 4) return -ENODEV; if (serial->dev->descriptor.idVendor == 0x19d2 && serial->dev->descriptor.idProduct == 0x1476 && serial->interface->cur_altsetting->desc. bInterfaceNumber == 5) return -ENODEV; if (serial->dev->descriptor.idVendor == 0x19d2 && serial->dev->descriptor.idProduct == 0x0199 && serial->interface->cur_altsetting->desc. bInterfaceNumber == 0) return -ENODEV; 版权所有，未经高新兴物联许可，不得传播。 5

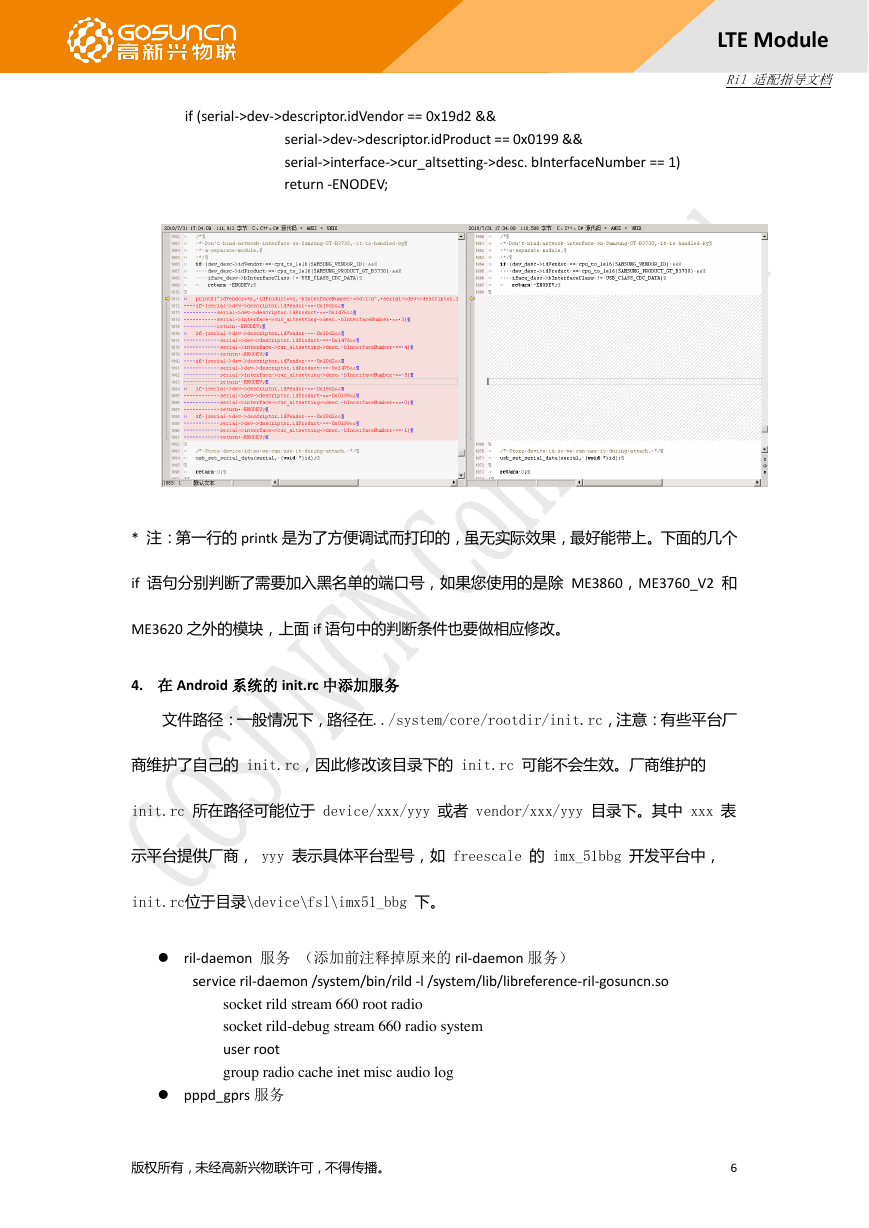

if (serial->dev->descriptor.idVendor == 0x19d2 && serial->dev->descriptor.idProduct == 0x0199 && serial->interface->cur_altsetting->desc. bInterfaceNumber == 1) return -ENODEV; LTE Module Ril 适配指导文档 * 注：第一行的 printk 是为了方便调试而打印的，虽无实际效果，最好能带上。下面的几个 if 语句分别判断了需要加入黑名单的端口号，如果您使用的是除 ME3860，ME3760_V2 和 ME3620 之外的模块，上面 if 语句中的判断条件也要做相应修改。 4. 在 Android 系统的 init.rc 中添加服务文件路径：一般情况下，路径在../system/core/rootdir/init.rc，注意：有些平台厂商维护了自己的 init.rc，因此修改该目录下的 init.rc 可能不会生效。厂商维护的 init.rc 所在路径可能位于 device/xxx/yyy 或者 vendor/xxx/yyy 目录下。其中 xxx 表示平台提供厂商， yyy 表示具体平台型号，如 freescale 的 imx_51bbg 开发平台中， init.rc位于目录\device\fsl\imx51_bbg 下。  ril-daemon 服务（添加前注释掉原来的 ril-daemon 服务） service ril-daemon /system/bin/rild -l /system/lib/libreference-ril-gosuncn.so socket rild stream 660 root radio socket rild-debug stream 660 radio system user root group radio cache inet misc audio log  pppd_gprs 服务版权所有，未经高新兴物联许可，不得传播。 6

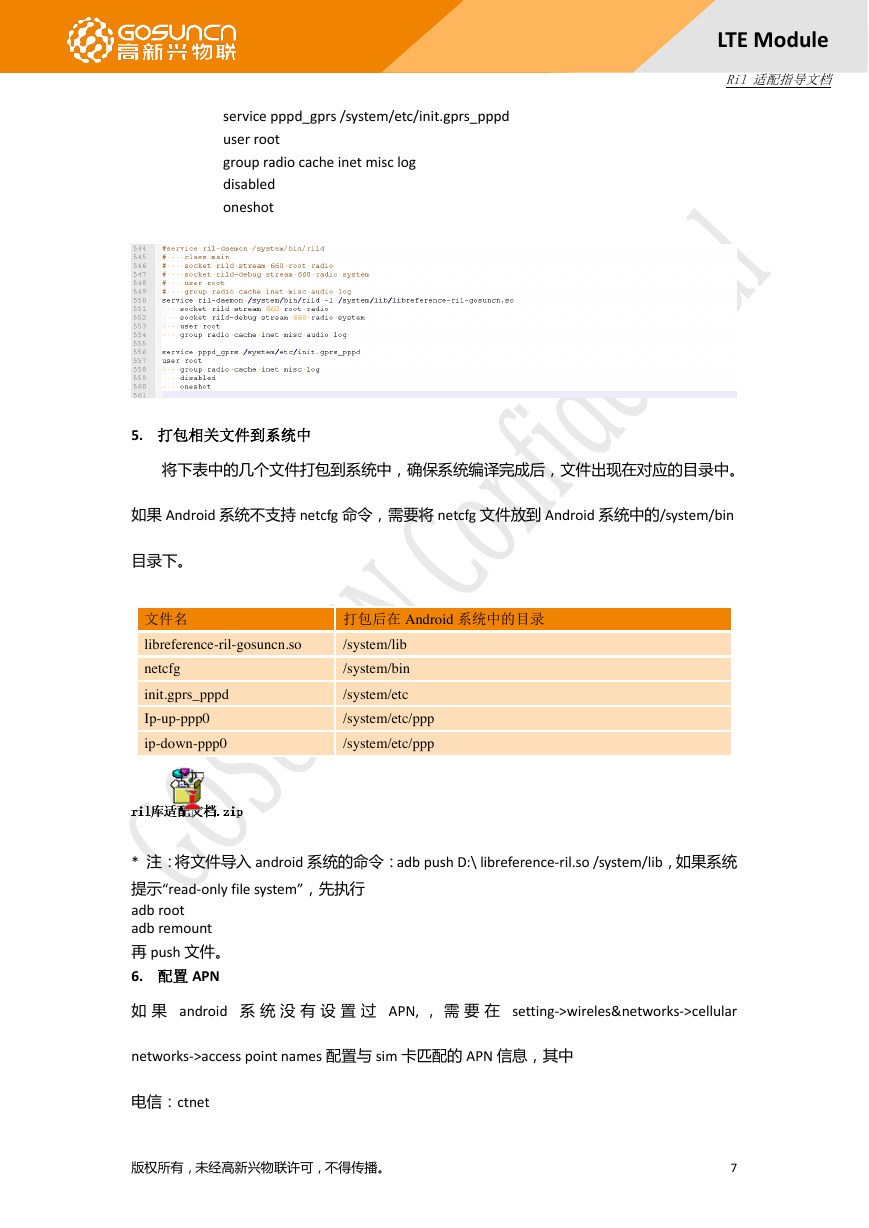

LTE Module Ril 适配指导文档 service pppd_gprs /system/etc/init.gprs_pppd user root group radio cache inet misc log disabled oneshot 5. 打包相关文件到系统中将下表中的几个文件打包到系统中，确保系统编译完成后，文件出现在对应的目录中。如果 Android 系统不支持 netcfg 命令，需要将 netcfg 文件放到 Android 系统中的/system/bin 目录下。文件名打包后在 Android 系统中的目录 libreference-ril-gosuncn.so /system/lib netcfg init.gprs_pppd Ip-up-ppp0 ip-down-ppp0 /system/bin /system/etc /system/etc/ppp /system/etc/ppp * 注：将文件导入 android 系统的命令：adb push D:\ libreference-ril.so /system/lib，如果系统提示“read-only file system”，先执行 adb root adb remount 再 push 文件。 6. 配置 APN 如果 android 系统没有设置过 APN, ，需要在 setting->wireles&networks->cellular networks->access point names 配置与 sim 卡匹配的 APN 信息，其中电信：ctnet 版权所有，未经高新兴物联许可，不得传播。 7
