６２　　　Ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒｓ　＆Ｅｍｂｅｄｄｅｄ　Ｓｙｓｔｅｍｓ　　２０１８年第９期ｗｗｗ．ｍｅｓｎｅｔ．ｃｏｍ．ｃｎ　基于ＭＱＴＴ协议的智慧农场智能化管理系统谢琳，庄建（四川大学锦城学院计算机与软件学院，成都６１００４１）摘要：智慧农场的运用成为当代农业发展的必然趋势，利用ＭＱＴＴ协议的消息发布／订阅机制，通过远程移动端设备监控智慧农场各项数据并对智慧农场实施智能化管理十分有必要。在智慧农场中，ＭＱＴＴ协议网络接口可通过开发板中的代码移植和外接设备实现，以此达到智慧农场中数据与外部的交流和命令的接收，并使这些消息的交互相比其他方式更加简单快捷，实现对农场的智能控制并及时反馈的目的。关键词：智慧农场；ＭＱＴＴ协议；发布／订阅机制中图分类号：ＴＰ３１９　　　　文献标识码：ＡＩｎｔｅｌｌｉｇｅｎｔ　Ｍａｎａｇｅｍｅｎｔ　Ｓｙｓｔｅｍ　ｏｆ　Ｉｎｔｅｌｌｉｇｅｎｔ　Ｆａｒｍ　Ｂａｓｅｄ　ｏｎ　ＭＱＴＴ　ＰｒｏｔｏｃｏｌＸｉｅ　Ｌｉｎ，Ｚｈｕａｎｇ　Ｊｉａｎ（Ｓｃｈｏｏｌ　ｏｆ　Ｃｏｍｐｕｔｅｒ　ａｎｄ　Ｓｏｆｔｗａｒｅ，Ｊｉｎｃｈｅｎｇ　Ｃｏｌｌｅｇｅ　ｏｆ　Ｓｉｃｈｕａｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ　６１００４１，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｕｓｉｎｇ　ｉｎｔｅｌｌｉｇｅｎｃｅ　ｆａｒｍ　ａｎｄ　ＭＱＴＴ　ｐｒｏｔｏｃｏｌ’ｓ　ｐｕｂｌｉｓｈ／ｓｕｂｓｃｒｉｂｅ　ｍｅｓｓａｇｉｎｇ　ｈａｖｅ　ｂｅｃｏｍｅ　ａ　ｔｒｅｎｄ　ｏｆ　ｔｈｅ　ｃｕｒｒｅｎｔ　ａｇｒｉｃｕｌｔｕｒｅ．Ｉｔ’ｓｎｅｃｅｓｓａｒｙ　ｔｏ　ｍｏｎｉｔｏｒ　ａｌｌ　ｄａｔａ　ｉｎ　ｉｎｔｅｌｌｉｇｅｎｔ　ｆａｒｍ　ａｎｄ　ｉｍｐｌｅｍｅｎｔ　ｔｈｅ　ｓｍａｒｔ　ｍａｎａｇｅｍｅｎｔ　ｖｉａ　ｒｅｍｏｔｅ　ｍｏｂｉｌｅ　ｄｅｖｉｃｅｓ．Ｔｈｅ　ＭＱＴＴ　ｐｒｏｔｏｃｏｌ’ｓｎｅｔｗｏｒｋ　ｐｏｒｔ　ｉｎ　ｉｎｔｅｌｌｉｇｅｎｔ　ｆａｒｍ　ｃａｎ　ｃｏｍｅ　ｔｒｕｅ　ｂｙ　ｃｏｄｉｎｇ　ｔｏ　ｄｅｍｏ　ｂｏａｒｄ　ａｎｄ　ｃｏｎｎｅｃｔｉｎｇ　ｅｘｔｅｒｎａｌ　ｍｏｄｕｌｅｓ，ｓｏ　ｔｈａｔ　ｔｈｅ　ｄａｔａ　ｉｎ　ｉｎｔｅｌｌｉｇｅｎｔｆａｒｍ　ｃａｎ　ｂｅ　ｔｒａｎｓｆｅｒｅｄ　ｔｏ　ｓｅｒｖｅｒｓ　ａｎｄ　ｒｅｃｅｉｖｅ　ｔｈｅ　ｃｏｍｍａｎｄｓ　ｆｒｏｍ　ｓｅｒｖｅｒｓ．Ｂｙ　ｔｈｉｓ　ｗａｙ，ｔｈｅ　ｍｅｓｓａｇｅ　ｅｘｃｈａｎｇｅ　ｉｓ　ｍｏｒｅ　ｓｉｍｐｌｅ　ａｎｄ　ｃｏｎｖｅｎ－ｉｅｎｔ　ｔｈａｎ　ｏｔｈｅｒｓ，ｗｈｉｃｈ　ｃａｎ　ａｔｔａｉｎ　ｉｎｔｅｌｌｉｇｅｎｔ　ｃｏｎｔｒｏｌ　ａｎｄ　ｔｉｍｅｌｙ　ｆｅｅｄｂａｃｋ．Ｋｅｙ　ｗｏｒｄｓ：ｉｎｔｅｌｌｉｇｅｎｔ　ｆａｒｍ；ＭＱＴＴ　ｐｒｏｔｏｃｏｌ；ｐｕｂｌｉｓｈ／ｓｕｂｓｃｒｉｂｅ　ｍｅｃｈａｎｉｓｍ引　言将智慧农场作为一个实际项目用来开发研究，就需要在硬件、所用协议这些方面作出选择，开发人员要根据实际情况，在考虑成本、功耗、可靠性和可操作性等方面提出较为优化的方案。在本文中，笔者选用的开发环境以ＳＴＭ３２开发板作为基础，运用ＲＳ４８５总线及ＭＯＤＢＵＳ协议将农场中各传感器串联后接入单片机，以外接的Ｗ５５００模块实现ＳＴＭ３２开发板到服务器的连接通信，最后采用ＭＱＴＴ协议实现农场数据的远程监控和命令接收，并通过ＳＴＭ３２开发板上另一外接模块———继电器执行接收到的命令。开发环境连接结构概念图如图１所示。１　智慧农场及ＭＱＴＴ协议说明１．１　智慧农场简介智慧农场就是运用一系列嵌入式技术，如传感器技术、实时操作系统多任务技术、单片机技术、物联网技术等实现农场环境数据化并远程传输，保证了对农场情况的实时有效监控，更加利于农场中作物的生长。在智慧农场图１　开发环境连接结构概念图中，一切的行为基于数据，农作物的生长依靠数据监控，不同于以往依据经验对作物的环境进行选择或改变，如此标准化生产能够提供给作物最适合的环境，培养出最优质的作物。智慧农场是现代农业发展的必然趋势，它通过数据采集、数据处理、数据传输、数据应答这几个步骤，对农场环境有效监控并根据不同环境变化进行远程硬件控制来改变农场环境，使得农场决策更加智能有效，管理更加精准高效。１．２　ＭＱＴＴ协议简介ＭＱＴＴ协议是一个支持所有平台，几乎可以把所有联网物品和外部连接起来，通过特定的主题进行数据发布／订阅的工具。在智慧农场中通过该协议将传感器采集

　敬请登录网站在线投稿　２０１８年第９期　　　６３　　　并汇集在ＳＴＭ３２开发板上的各项数据在云服务器中进行发布，通过手机ＡＰＰ端进行订阅，实时远程监控各项数据。同时也可以通过手机ＡＰＰ端进行农场操作命令的发布，由ＳＴＭ３２开发板进行订阅后对命令进行解析，控制农场中的硬件执行相应动作。ＭＱＴＴ协议中独特的发布／订阅模式使发布者与订阅者之间没有直接关系，不需要建立直接的连接，只需要通过同一个消息代理即可进行消息的通信，且在消息传输过程中发布者不会被锁定，订阅者也可以随时选择时间进行消息的订阅，使得消息的传输更加自由。在一定程度上来说，ＭＱＴＴ协议就如同电子邮箱，作为收件人与发件人交流的平台，提供了一个消息的容器，但却并不会妨碍双方的取出和继续放入。ＭＱＴＴ系统模型图如图２所示。图２　ＭＱＴＴ系统模型图２　智慧农场网络通信实现传感器数据在采集完成后均需通过ＲＳ４８５总线的传输传送到单片机上，由单片机进行数据的汇总后再打包通过网络发布，因此实现单片机的网络通信是ＭＱＴＴ协议移植实现的前提条件。由于ＳＴＭ３２开发板并无网络模块，所以为了使其能够联网与服务器进行数据交互，在实际开发过程中需要外接一片Ｗ５５００有线网络连接模块。Ｗ５５００芯片是一款集成全硬件ＴＣＰ／ＩＰ协议栈的嵌入式以太网控制器，为单片机提供了更加简单、快速、稳定、安全的以太网接入方案。其与ＳＴＭ３２开发板采用ＳＰＩ接口进行连接，然后借助ＴＣＰ／ＩＰ协议，在已知服务器的ＩＰ地址及所用端口号的情况下，与服务器进行点对点的即时信息传输。农场网络通信这一部分的设计可以分为服务器通信和网络连接两个小模块，分别实现Ｗ５５００模块通过ＴＣＰ／ＩＰ协议与外接设备通信和Ｗ５５００模块联网这两个功能。在开发初期可先使用计算机作为服务器，将Ｗ５５００模块通过网线与计算机实现硬件连通，然后借用ＹＡＴ软件实现计算机到服务器的模拟，将连接和通信过程可视化，在ＹＡＴ软件端输出一串字符并通过回传机制再次在ＹＡＴ中打印出来，测试Ｗ５５００模块的传输功能是否实现，完成第一个小模块的设计。Ｗ５５００模块传输功能测试图如图３所示。图３　Ｗ５５００模块传输功能测试图　　在确定Ｗ５５００模块传输功能无误后，便可进入第二个小模块的设计。将Ｗ５５００模块通过网线与农场中的路由器进行有线连接，使其能够通过网络远程连接云服务器，这个过程中可以采用ＰＵＴＴＹ软件对远程云服务器是

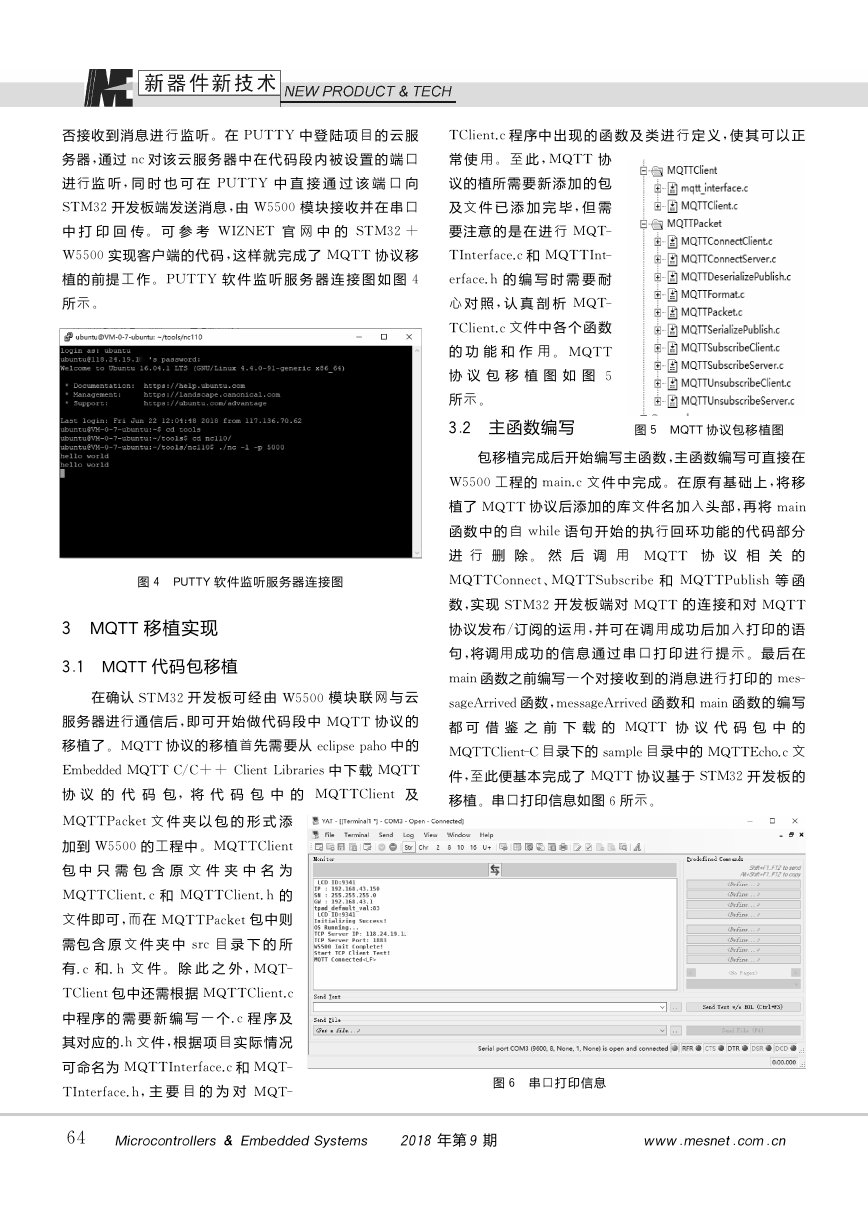

６４　　　Ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒｓ　＆Ｅｍｂｅｄｄｅｄ　Ｓｙｓｔｅｍｓ　　２０１８年第９期ｗｗｗ．ｍｅｓｎｅｔ．ｃｏｍ．ｃｎ　否接收到消息进行监听。在ＰＵＴＴＹ中登陆项目的云服务器，通过ｎｃ对该云服务器中在代码段内被设置的端口进行监听，同时也可在ＰＵＴＴＹ中直接通过该端口向ＳＴＭ３２开发板端发送消息，由Ｗ５５００模块接收并在串口中打印回传。可参考ＷＩＺＮＥＴ官网中的ＳＴＭ３２＋Ｗ５５００实现客户端的代码，这样就完成了ＭＱＴＴ协议移植的前提工作。ＰＵＴＴＹ软件监听服务器连接图如图４所示。图４　ＰＵＴＴＹ软件监听服务器连接图３　ＭＱＴＴ移植实现图６　串口打印信息３．１　ＭＱＴＴ代码包移植在确认ＳＴＭ３２开发板可经由Ｗ５５００模块联网与云服务器进行通信后，即可开始做代码段中ＭＱＴＴ协议的移植了。ＭＱＴＴ协议的移植首先需要从ｅｃｌｉｐｓｅ　ｐａｈｏ中的Ｅｍｂｅｄｄｅｄ　ＭＱＴＴ　Ｃ／Ｃ＋＋Ｃｌｉｅｎｔ　Ｌｉｂｒａｒｉｅｓ中下载ＭＱＴＴ协议的代码包，将代码包中的ＭＱＴＴＣｌｉｅｎｔ及ＭＱＴＴＰａｃｋｅｔ文件夹以包的形式添加到Ｗ５５００的工程中。ＭＱＴＴＣｌｉｅｎｔ包中只需包含原文件夹中名为ＭＱＴＴＣｌｉｅｎｔ．ｃ和ＭＱＴＴＣｌｉｅｎｔ．ｈ的文件即可，而在ＭＱＴＴＰａｃｋｅｔ包中则需包含原文件夹中ｓｒｃ目录下的所有．ｃ和．ｈ文件。除此之外，ＭＱＴ－ＴＣｌｉｅｎｔ包中还需根据ＭＱＴＴＣｌｉｅｎｔ．ｃ中程序的需要新编写一个．ｃ程序及其对应的．ｈ文件，根据项目实际情况可命名为ＭＱＴＴＩｎｔｅｒｆａｃｅ．ｃ和ＭＱＴ－ＴＩｎｔｅｒｆａｃｅ．ｈ，主要目的为对ＭＱＴ－ＴＣｌｉｅｎｔ．ｃ程序中出现的函数及类进行定义，使其可以正图５　ＭＱＴＴ协议包移植图常使用。至此，ＭＱＴＴ协议的植所需要新添加的包及文件已添加完毕，但需要注意的是在进行ＭＱＴ－ＴＩｎｔｅｒｆａｃｅ．ｃ和ＭＱＴＴＩｎｔ－ｅｒｆａｃｅ．ｈ的编写时需要耐心对照，认真剖析ＭＱＴ－ＴＣｌｉｅｎｔ．ｃ文件中各个函数的功能和作用。ＭＱＴＴ协议包移植图如图５所示。３．２　主函数编写包移植完成后开始编写主函数，主函数编写可直接在Ｗ５５００工程的ｍａｉｎ．ｃ文件中完成。在原有基础上，将移植了ＭＱＴＴ协议后添加的库文件名加入头部，再将ｍａｉｎ函数中的自ｗｈｉｌｅ语句开始的执行回环功能的代码部分进行删除。然后调用ＭＱＴＴ协议相关的ＭＱＴＴＣｏｎｎｅｃｔ、ＭＱＴＴＳｕｂｓｃｒｉｂｅ和ＭＱＴＴＰｕｂｌｉｓｈ等函数，实现ＳＴＭ３２开发板端对ＭＱＴＴ的连接和对ＭＱＴＴ协议发布／订阅的运用，并可在调用成功后加入打印的语句，将调用成功的信息通过串口打印进行提示。最后在ｍａｉｎ函数之前编写一个对接收到的消息进行打印的ｍｅｓ－ｓａｇｅＡｒｒｉｖｅｄ函数，ｍｅｓｓａｇｅＡｒｒｉｖｅｄ函数和ｍａｉｎ函数的编写都可借鉴之前下载的ＭＱＴＴ协议代码包中的ＭＱＴＴＣｌｉｅｎｔ－Ｃ目录下的ｓａｍｐｌｅ目录中的ＭＱＴＴＥｃｈｏ．ｃ文件，至此便基本完成了ＭＱＴＴ协议基于ＳＴＭ３２开发板的移植。串口打印信息如图６所示。

　敬请登录网站在线投稿　２０１８年第９期　　　６５　　　３．３　移植实现测试在代码编写完成并且串口能将预设的信息进行打印时，便可使用ＭＱＴＴ．ｆｘ软件登陆云服务器对其进行ＭＱＴＴ协议的运用。ＭＱＴＴ．ｆｘ是一款常用的ＭＱＴＴ协议调试软件，包含了ＭＱＴＴ常见的发布／订阅两个选项，可在设置中输入自己的云服务器地址及发布／订阅的ｔｏｐｉｃ后进行连接。在这里可以通过ＭＱＴＴ．ｆｘ对ＳＴＭ３２开发板端发布的各项传感器数据进行订阅，也可在发布选项中向ＳＴＭ３２开发板端发布一些命令，由单片机端进行订阅后解析执行。ＭＱＴＴ．ｆｘ订阅单片机端数据图如图７所示。ＭＱＴＴ．ｆｘ发布命令图如图８所示。图７　ＭＱＴＴ．ｆｘ订阅单片机端数据图图８　ＭＱＴＴ．ｆｘ发布命令图结　语ＭＱＴＴ的设计思想是开源、可靠、轻巧、简单，这在一定程度上拓宽了其应用范围，而且由于开源，符合智慧农场中低成本的要求，且它拥有ＱＯＳ０、ＱＯＳ１和ＱＯＳ２三种不同的服务质量，可以保证消息传输的可靠性，用户可在第一时间了解农场中的环境变化，以便尽快发布命令，由ＳＴＭ３２开发板端控制农场中的硬件做出相应的操作。这就最大限度地保证了农场环境可以保持在最适合作物生长的各项数值范围内，同时也保证了各项资源８１　
