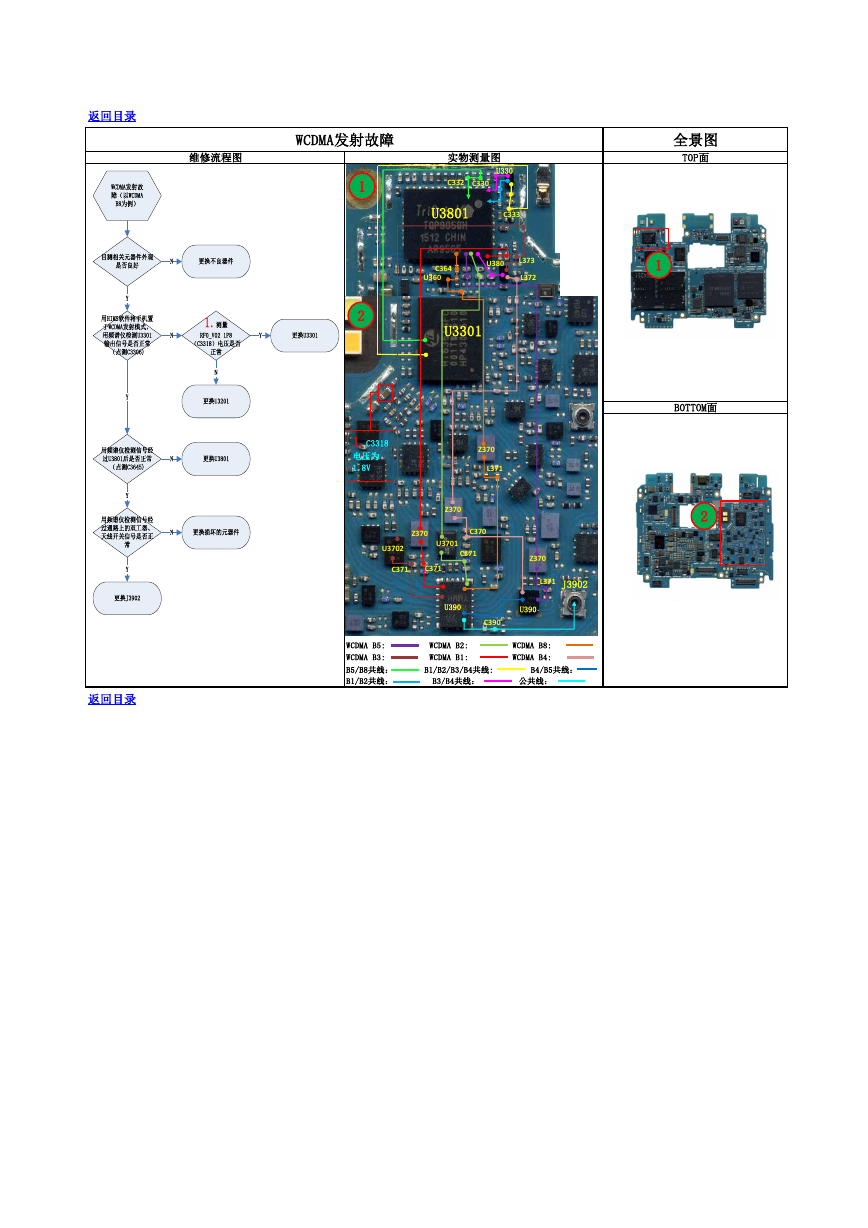

返回目录 维修流程图 WCDMA发射故障 1 2 实物测量图 U330 C332 C330 U3801 C333 C364 U360 U380 L373 L372 1 U3301 1.C3318 电压为 1.8V Z370 L371 Z370 Z370 C370 U3701 C371 U3702 C371 C371 Z370 L371 J3902 U390 U390 C390 WCDMA B5: WCDMA B2: WCDMA B8: WCDMA B3: WCDMA B1: WCDMA B4: 全景图 TOP面 BOTTOM面 2 B5/B8共线： B1/B2共线： B3/B4共线： 公共线： B1/B2/B3/B4共线: B4/B5共线： 返回目录 WCDMA发射故障（以WCDMA B8为例）目测相关元器件外观是否良好N更换不良器件Y用HIMS软件将手机置于WCDMA发射模式，用频谱仪检测U3301输出信号是否正常（点测C3306)N1.测量RF0_V02 1P8（C3318）电压是否正常NY更换U3201更换U3301Y用频谱仪检测信号经过U3801后是否正常（点测C3645)N更换U3801Y用频谱仪检测信号经过通路上的双工器、天线开关信号是否正常N更换损坏的元器件Y更换J3902
