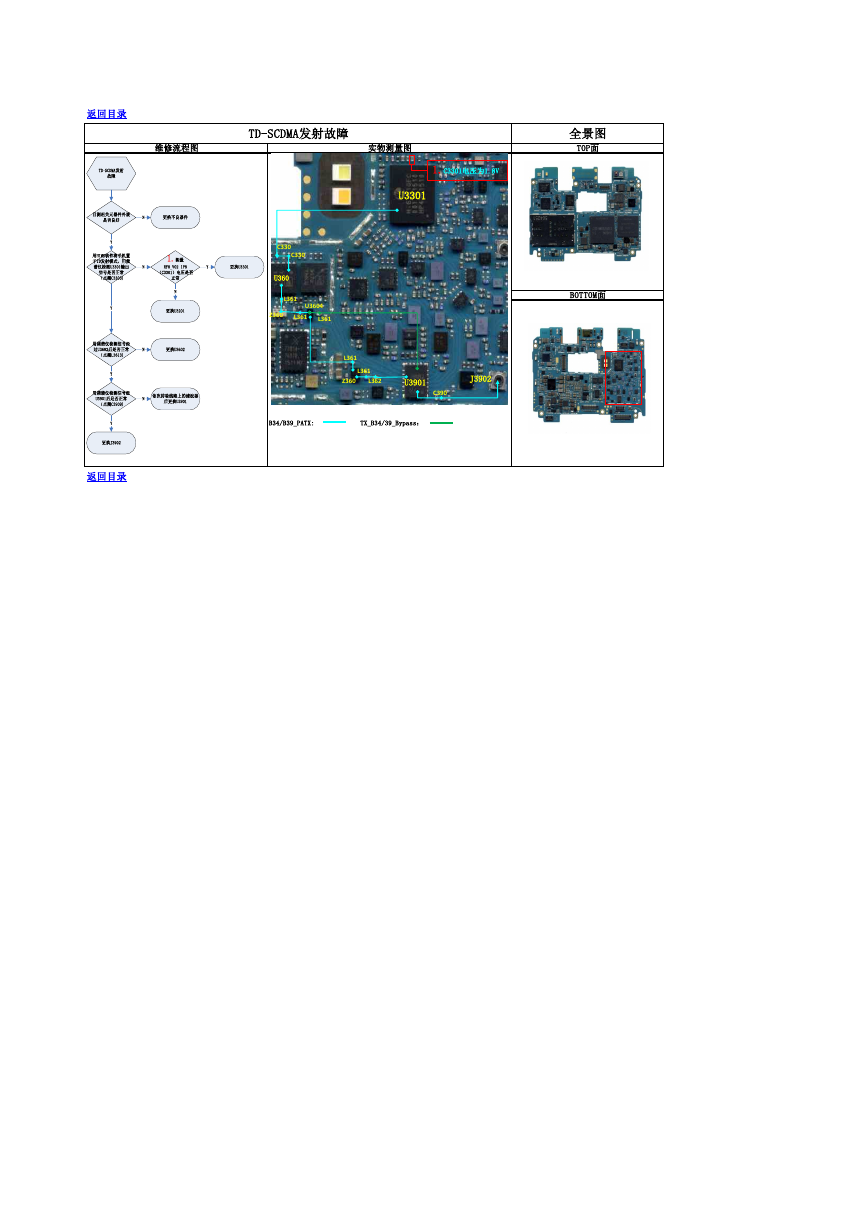

返回目录 维修流程图 实物测量图 TD-SCDMA发射故障 全景图 TOP面 1.C3301电压为1.8V U3301 C330 C330 U360 L361 U3604 Z360 L361 L361 L361 L361 Z360 L362 U3901 J3902 C390 B34/B39_PATX: TX_B34/39_Bypass： BOTTOM面 返回目录 TD-SCDMA发射故障目测相关元器件外观是否良好N更换不良器件Y用HIMS软件将手机置于TD发射模式，用频谱仪检测U3301输出信号是否正常（点测C3303)N1.测量RF0_V02 1P8（C3301）电压是否正常NY更换U3201更换U3301Y用频谱仪检测信号经过U3602后是否正常（点测L3613)N更换U3602Y用频谱仪检测信号经U3901后是否正常（点测C3909)N依次排除线路上的滤波器后更换U3901Y更换J3902
