数字人软件插件介绍之三十二：Substance Designer 2017年8月2日 10:35 【前言】 Substance Designer是一个节点编辑的材质开发工具。（官方简洁之语），如果要详细讲解它，是非常麻烦的事情，涉及编程的逻辑知识，图形图像合成知识等等，会越讲铺垫越多。所以，我一直没有写关于Substance Designer的文章。前一段时间，在网上看到一个知名培训机构的老师写的一篇文章，文章简单讲解Substance Designer软件。看过之后，感觉他说的东西和我理解不一样，而且很多知识点，个人感觉他说的不妥，也没有讲透，最起码整个框架好像都没搞懂。这里，我把我所学习理解的Substance Designer知识分享给大家，请大家批评指正。【学习笔记】一、Allegorithmic Substance 的产品 1、SUBSTANCE Designer 从零开始制作纹理分区新分区 5 的第 1 页微信公众号：CG人学习笔记

Substance Designer是一个基于节点的纹理制作工具，可用于创建Substance文件或位图纹理。它包含了众多工具、程序纹理节点、各种合成节点的预置库，制作SBSAR材质包文件。 2、Substance Painter 从零开始绘制纹理 Substance Painter是最新的次时代游戏贴图绘制工具，能够在模型上实时绘制纹理，所见即所得，最后生成所需的图像纹理文件。它还具有一些非常新奇的功能，比如粒子笔刷，可以模拟自然粒子下落，粒子的轨迹形成纹理。有了它，终于，可以替代PS手工绘制贴图了。 3、Substance Bitmap2Material 从一张贴图开始生成各种贴图 Substance Bitmap2Material 功能相当于CRAZYBUMP工具，可以由一张贴图生成其他类型的贴图。 4、SUBSTANCE Player 软件之间的桥梁分区新分区 5 的第 2 页微信公众号：CG人学习笔记

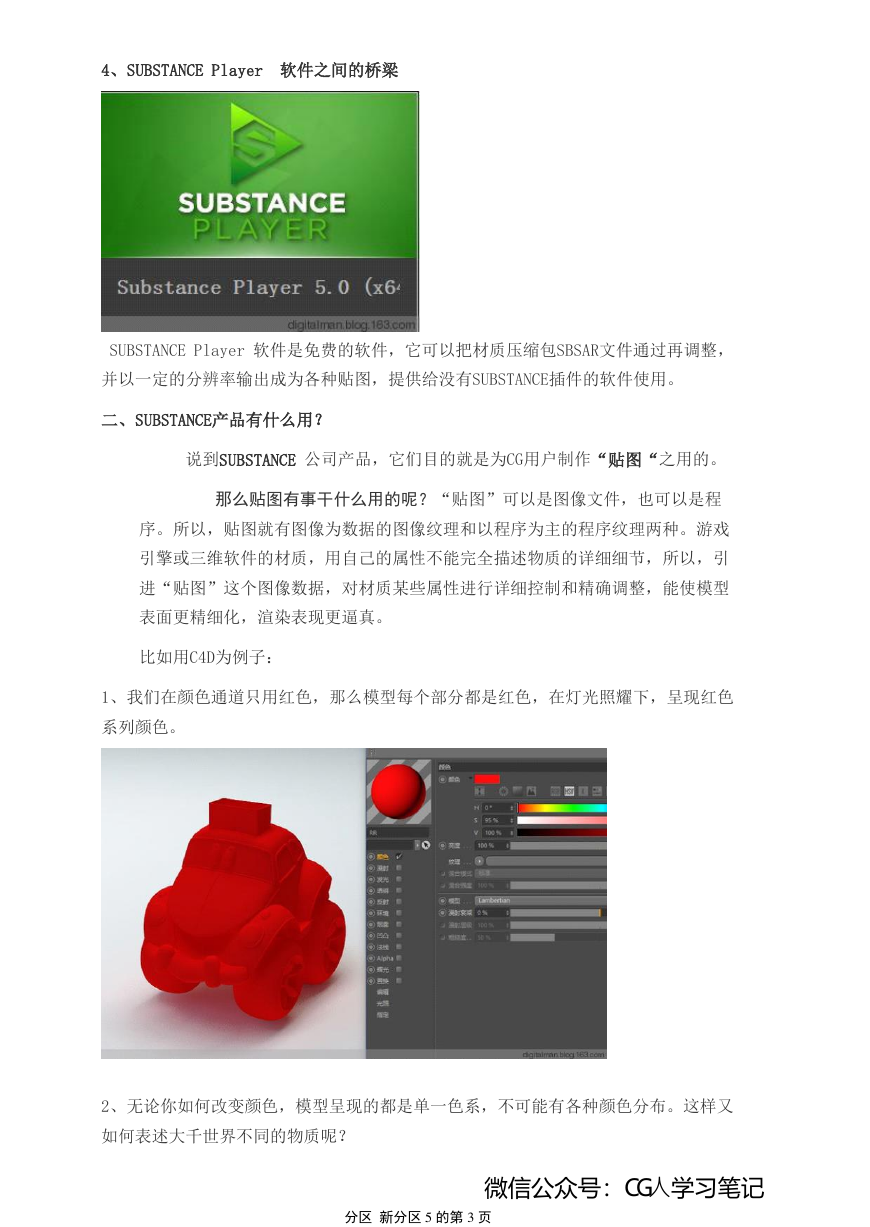

4、SUBSTANCE Player 软件之间的桥梁 SUBSTANCE Player 软件是免费的软件，它可以把材质压缩包SBSAR文件通过再调整，并以一定的分辨率输出成为各种贴图，提供给没有SUBSTANCE插件的软件使用。二、SUBSTANCE产品有什么用？说到SUBSTANCE 公司产品，它们目的就是为CG用户制作“贴图“之用的。那么贴图有事干什么用的呢？“贴图”可以是图像文件，也可以是程序。所以，贴图就有图像为数据的图像纹理和以程序为主的程序纹理两种。游戏引擎或三维软件的材质，用自己的属性不能完全描述物质的详细细节，所以，引进“贴图”这个图像数据，对材质某些属性进行详细控制和精确调整，能使模型表面更精细化，渲染表现更逼真。比如用C4D为例子： 1、我们在颜色通道只用红色，那么模型每个部分都是红色，在灯光照耀下，呈现红色系列颜色。 2、无论你如何改变颜色，模型呈现的都是单一色系，不可能有各种颜色分布。这样又如何表述大千世界不同的物质呢？分区新分区 5 的第 3 页微信公众号：CG人学习笔记

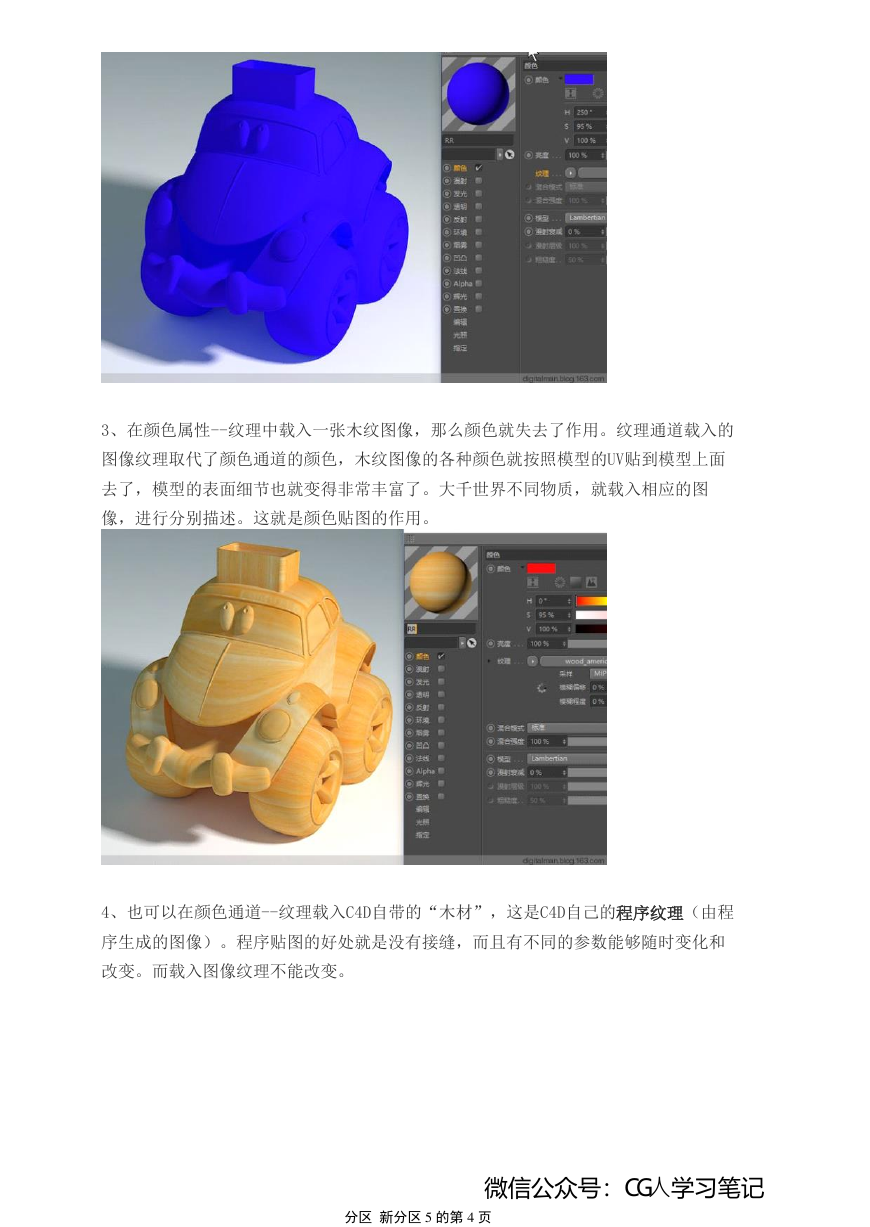

3、在颜色属性--纹理中载入一张木纹图像，那么颜色就失去了作用。纹理通道载入的图像纹理取代了颜色通道的颜色，木纹图像的各种颜色就按照模型的UV贴到模型上面去了，模型的表面细节也就变得非常丰富了。大千世界不同物质，就载入相应的图像，进行分别描述。这就是颜色贴图的作用。 4、也可以在颜色通道--纹理载入C4D自带的“木材”，这是C4D自己的程序纹理（由程序生成的图像）。程序贴图的好处就是没有接缝，而且有不同的参数能够随时变化和改变。而载入图像纹理不能改变。分区新分区 5 的第 4 页微信公众号：CG人学习笔记

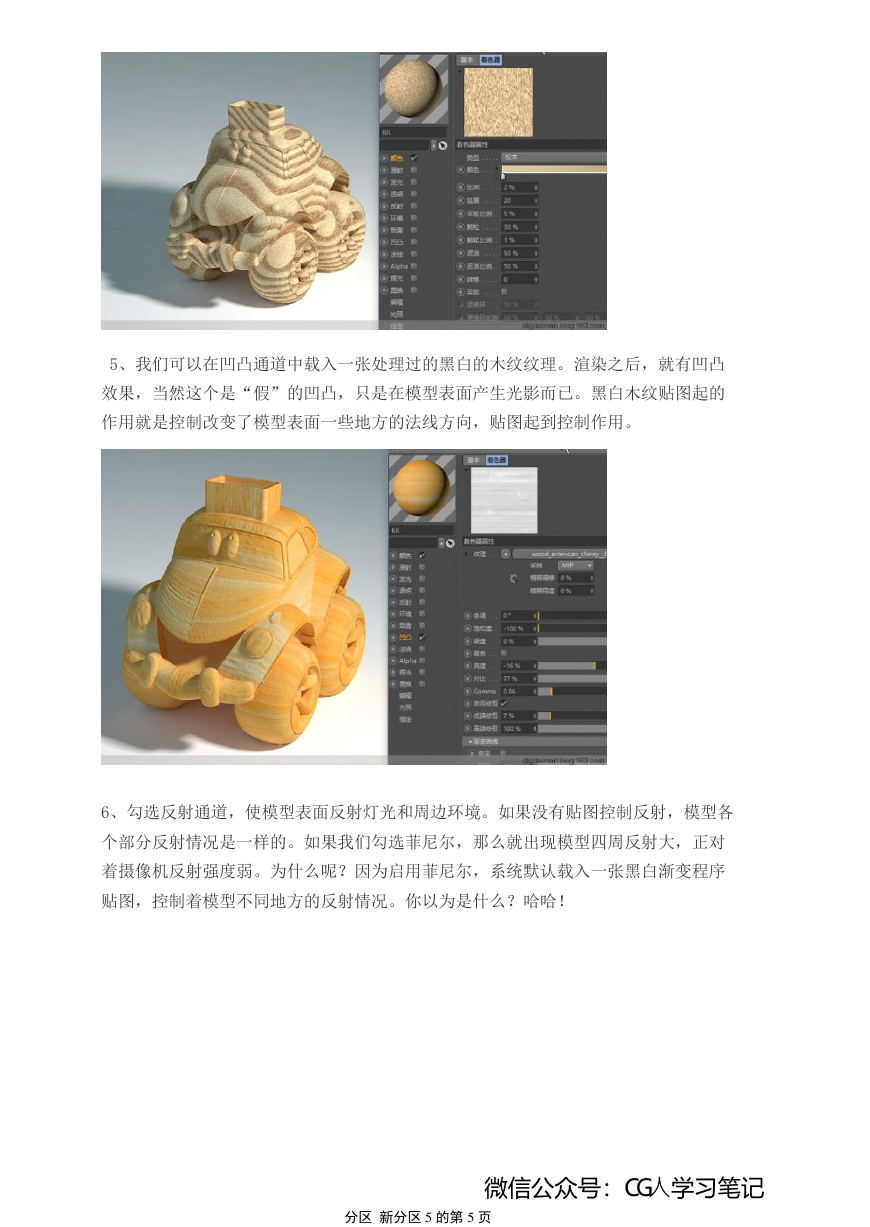

改变。而载入图像纹理不能改变。 5、我们可以在凹凸通道中载入一张处理过的黑白的木纹纹理。渲染之后，就有凹凸效果，当然这个是“假”的凹凸，只是在模型表面产生光影而已。黑白木纹贴图起的作用就是控制改变了模型表面一些地方的法线方向，贴图起到控制作用。 6、勾选反射通道，使模型表面反射灯光和周边环境。如果没有贴图控制反射，模型各个部分反射情况是一样的。如果我们勾选菲尼尔，那么就出现模型四周反射大，正对着摄像机反射强度弱。为什么呢？因为启用菲尼尔，系统默认载入一张黑白渐变程序贴图，控制着模型不同地方的反射情况。你以为是什么？哈哈！分区新分区 5 的第 5 页微信公众号：CG人学习笔记

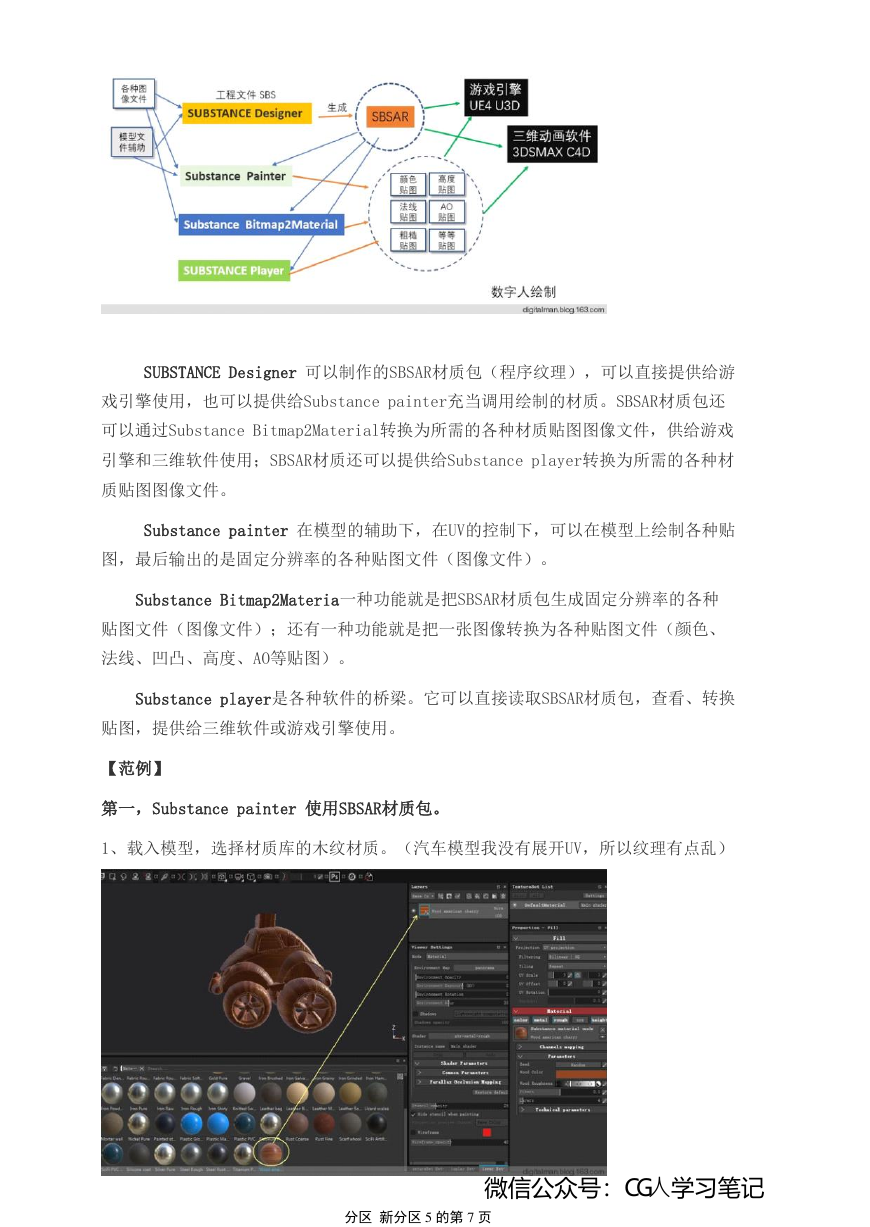

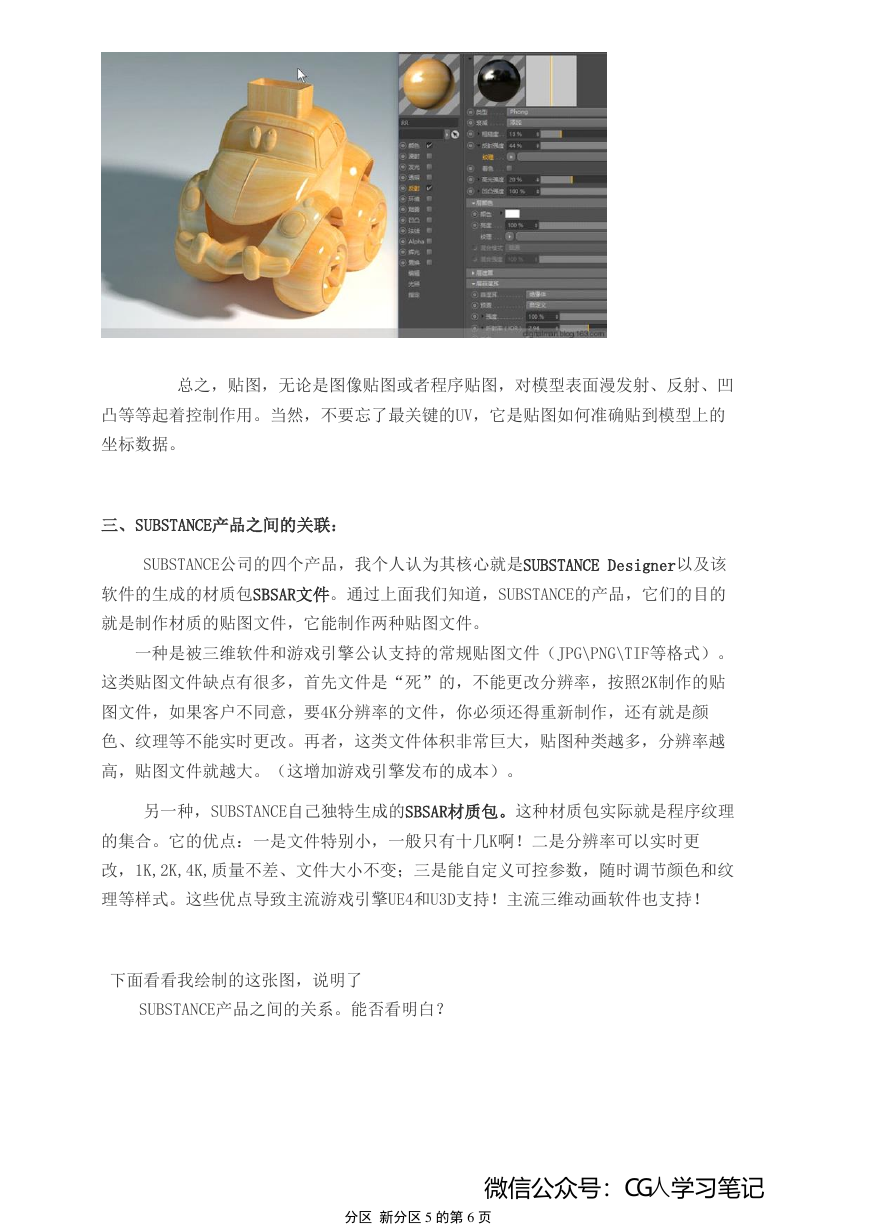

贴图，控制着模型不同地方的反射情况。你以为是什么？哈哈！总之，贴图，无论是图像贴图或者程序贴图，对模型表面漫发射、反射、凹凸等等起着控制作用。当然，不要忘了最关键的UV，它是贴图如何准确贴到模型上的坐标数据。三、SUBSTANCE产品之间的关联： SUBSTANCE公司的四个产品，我个人认为其核心就是SUBSTANCE Designer以及该软件的生成的材质包SBSAR文件。通过上面我们知道，SUBSTANCE的产品，它们的目的就是制作材质的贴图文件，它能制作两种贴图文件。一种是被三维软件和游戏引擎公认支持的常规贴图文件（JPG\PNG\TIF等格式）。这类贴图文件缺点有很多，首先文件是“死”的，不能更改分辨率，按照2K制作的贴图文件，如果客户不同意，要4K分辨率的文件，你必须还得重新制作，还有就是颜色、纹理等不能实时更改。再者，这类文件体积非常巨大，贴图种类越多，分辨率越高，贴图文件就越大。（这增加游戏引擎发布的成本）。另一种，SUBSTANCE自己独特生成的SBSAR材质包。这种材质包实际就是程序纹理的集合。它的优点：一是文件特别小，一般只有十几K啊！二是分辨率可以实时更改，1K,2K,4K,质量不差、文件大小不变；三是能自定义可控参数，随时调节颜色和纹理等样式。这些优点导致主流游戏引擎UE4和U3D支持！主流三维动画软件也支持！下面看看我绘制的这张图，说明了 SUBSTANCE产品之间的关系。能否看明白？分区新分区 5 的第 6 页微信公众号：CG人学习笔记

SUBSTANCE Designer 可以制作的SBSAR材质包（程序纹理），可以直接提供给游戏引擎使用，也可以提供给Substance painter充当调用绘制的材质。SBSAR材质包还可以通过Substance Bitmap2Material转换为所需的各种材质贴图图像文件，供给游戏引擎和三维软件使用；SBSAR材质还可以提供给Substance player转换为所需的各种材质贴图图像文件。 Substance painter 在模型的辅助下，在UV的控制下，可以在模型上绘制各种贴图，最后输出的是固定分辨率的各种贴图文件（图像文件）。 Substance Bitmap2Materia一种功能就是把SBSAR材质包生成固定分辨率的各种贴图文件（图像文件）；还有一种功能就是把一张图像转换为各种贴图文件（颜色、法线、凹凸、高度、AO等贴图）。 Substance player是各种软件的桥梁。它可以直接读取SBSAR材质包，查看、转换贴图，提供给三维软件或游戏引擎使用。【范例】第一，Substance painter 使用SBSAR材质包。 1、载入模型，选择材质库的木纹材质。（汽车模型我没有展开UV，所以纹理有点乱）分区新分区 5 的第 7 页微信公众号：CG人学习笔记

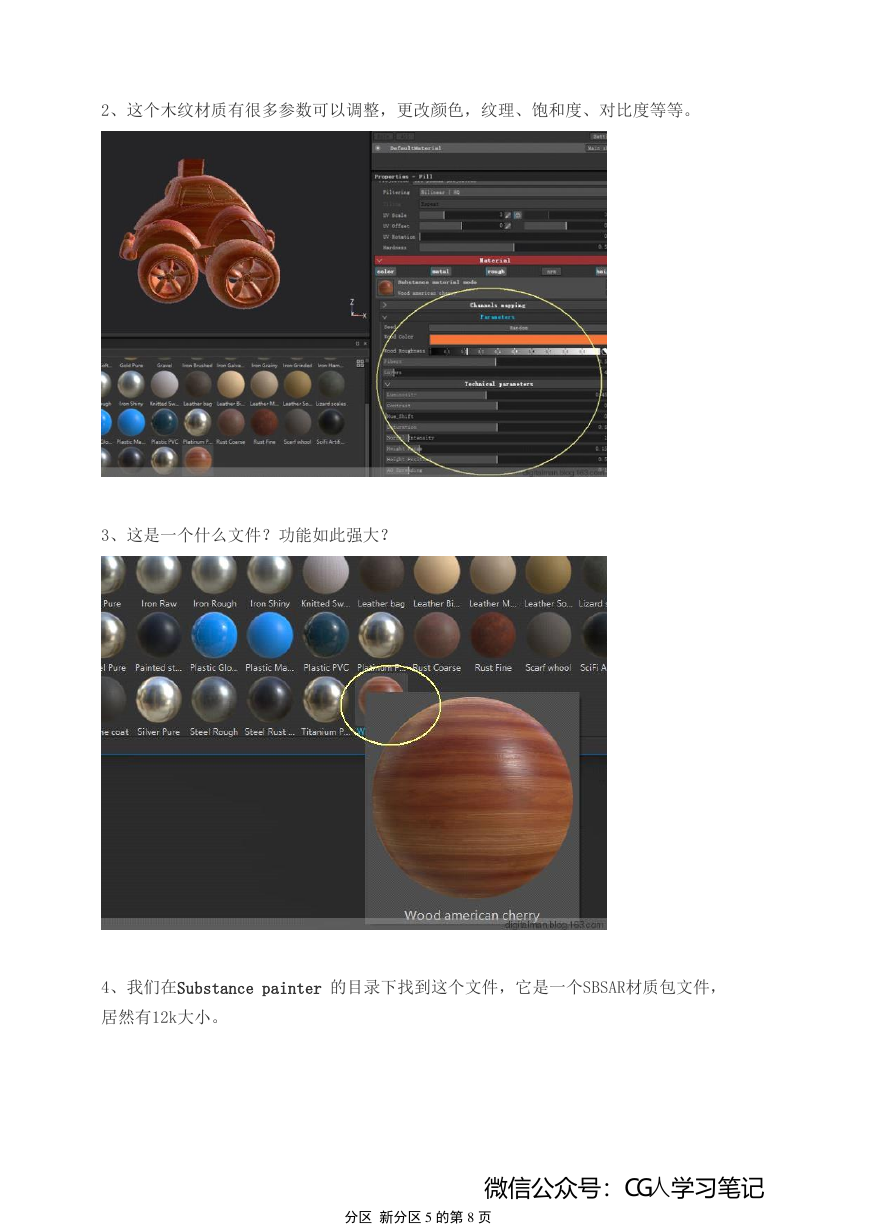

2、这个木纹材质有很多参数可以调整，更改颜色，纹理、饱和度、对比度等等。 3、这是一个什么文件？功能如此强大？ 4、我们在Substance painter 的目录下找到这个文件，它是一个SBSAR材质包文件，居然有12k大小。分区新分区 5 的第 8 页微信公众号：CG人学习笔记
