银田雕刻机运动控制系统
Ncstudio™ 版本 5.4.**
软件用户手册
二○○四年一月
合肥银田数控技术有限公司
合肥银田数控技术有限公司
- i -

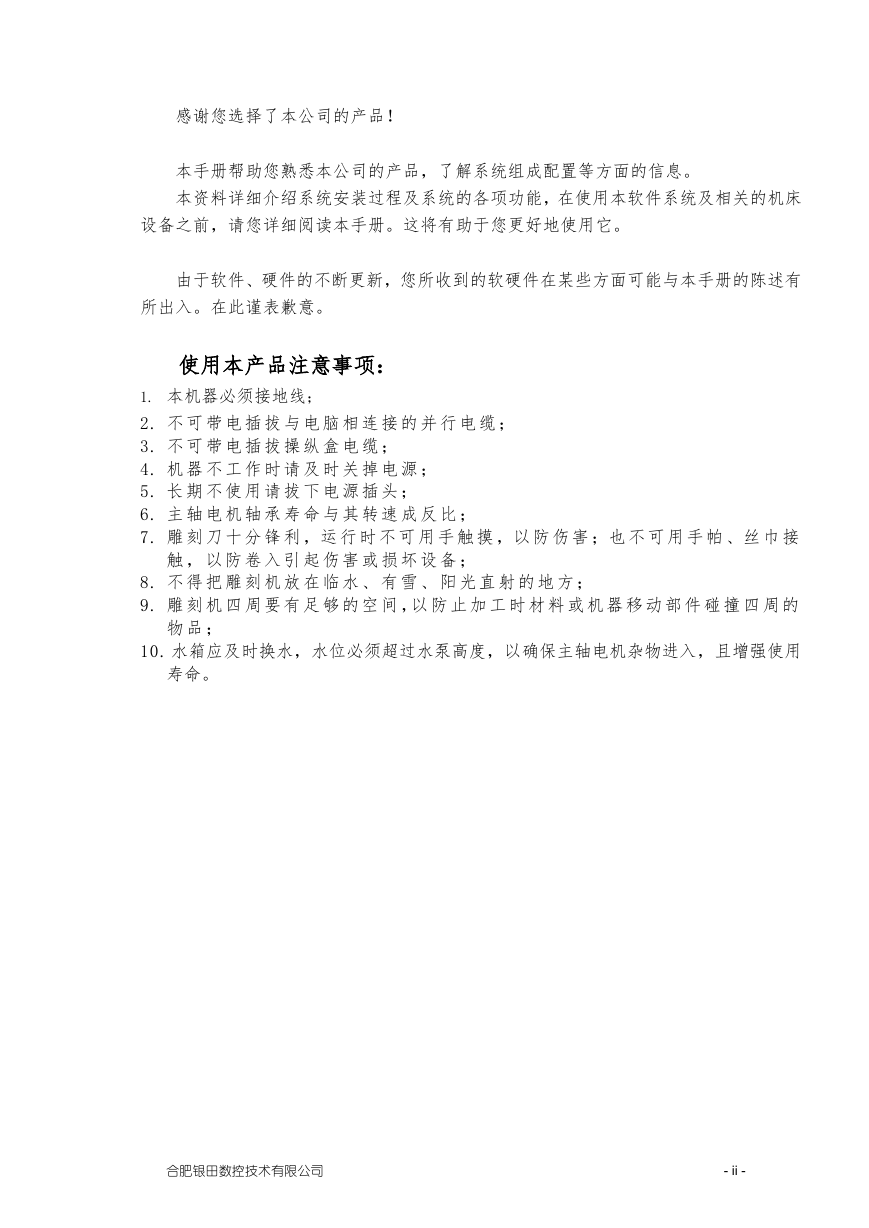

感谢您选择了本公司的产品！
本手册帮助您熟悉本公司的产品，了解系统组成配置等方面的信息。
本资料详细介绍系统安装过程及系统的各项功能，在使用本软件系统及相关的机床
设备之前，请您详细阅读本手册。这将有助于您更好地使用它。
由于软件、硬件的不断更新，您所收到的软硬件在某些方面可能与本手册的陈述有
所出入。在此谨表歉意。
使用本产品注意事项：
1. 本机器必须接地线；
2. 不 可 带 电 插 拔 与 电 脑 相 连 接 的 并 行 电 缆 ；
3. 不 可 带 电 插 拔 操 纵 盒 电 缆 ；
4. 机 器 不 工 作 时 请 及 时 关 掉 电 源 ；
5. 长 期 不 使 用 请 拔 下 电 源 插 头 ；
6. 主 轴 电 机 轴 承 寿 命 与 其 转 速 成 反 比 ；
7. 雕 刻 刀 十 分 锋 利 ，运 行 时 不 可 用 手 触 摸 ，以 防 伤 害 ；也 不 可 用 手 帕 、丝 巾 接
触 ， 以 防 卷 入 引 起 伤 害 或 损 坏 设 备 ；
8. 不 得 把 雕 刻 机 放 在 临 水 、 有 雪 、 阳 光 直 射 的 地 方 ；
9. 雕 刻 机 四 周 要 有 足 够 的 空 间 ，以 防 止 加 工 时 材 料 或 机 器 移 动 部 件 碰 撞 四 周 的
物 品 ；
10. 水箱应及时换水，水位必须超过水泵高度，以确保主轴电机杂物进入，且增强使用
寿命。
合肥银田数控技术有限公司
- ii -
目 录
1 概述....................................................................................................................... 1
1.1 软件特性 .................................................................................................................. 1
2 系统安装与连接 .................................................................................................. 3
2.1 NCSTUDIO™的系统基本配置 .................................................................................. 3
计算机主机................................................................................................................. 3
操作系统..................................................................................................................... 3
2.2 NCSTUDIO™系统的安装 .......................................................................................... 4
安装 Ncstudio™软件 ................................................................................................. 5
安装 Ncstudio™运动控制卡 ..................................................................................... 7
安装专用小键盘......................................................................................................... 8
重新启动计算机......................................................................................................... 8
2.3 其他安装问题 .......................................................................................................... 8
2.4 卸载 NCSTUDIO™ 系统 ........................................................................................... 9
2.5 NCSTUDIO™控制卡与驱动系统的连接 ................................................................ 10
3 NCSTUDIO™基本概念 .................................................................................... 11
操作模式................................................................................................................... 11
操作状态................................................................................................................... 11
3.2 机床坐标系 ............................................................................................................ 12
机械坐标系............................................................................................................... 13
合肥银田数控技术有限公司
- iii -
工件坐标系............................................................................................................... 13
4 NCSTUDIO™操作界面 .................................................................................... 14
4.1 标题栏 .................................................................................................................... 15
4.2 菜单栏 .................................................................................................................... 16
4.3 工具栏 .................................................................................................................... 17
4.4 数控信息栏 ............................................................................................................ 17
4.5 状态栏 .................................................................................................................... 17
4.6 数控状态窗口 ........................................................................................................ 18
加工状态和时间信息............................................................................................... 18
当前位置................................................................................................................... 18
进给速度................................................................................................................... 19
机床控制................................................................................................................... 20
4.7 自动操作窗口 ........................................................................................................ 21
4.8 手动操作窗口 ........................................................................................................ 22
4.9 加工轨迹窗口 ........................................................................................................ 25
三维视图模式........................................................................................................... 25
上下文菜单............................................................................................................... 27
设置个性化参数....................................................................................................... 28
4.10 系统日志窗口 ...................................................................................................... 29
4.11 程序管理窗口 ...................................................................................................... 30
4.12 系统参数窗口 ...................................................................................................... 30
加工参数................................................................................................................... 31
厂商参数................................................................................................................... 34
4.13 程序编辑窗口 ...................................................................................................... 37
4.14 输入输出状态(I/O 状态)窗口 ............................................................................. 38
5 NCSTUDIO™菜单系统 .................................................................................... 39
5.1 “文件”菜单 ........................................................................................................ 39
合肥银田数控技术有限公司
- iv -
打开并装载............................................................................................................... 39
卸载........................................................................................................................... 40
新建加工程序........................................................................................................... 40
打开并编辑............................................................................................................... 40
编辑当前加工程序................................................................................................... 41
保存........................................................................................................................... 41
另存为....................................................................................................................... 41
保存并装载............................................................................................................... 41
关闭........................................................................................................................... 41
最近装载的加工程序............................................................................................... 41
最近编辑的加工程序............................................................................................... 42
退出........................................................................................................................... 42
5.2 “编辑”菜单 ........................................................................................................ 42
5.3 “查看”菜单 ........................................................................................................ 43
工具栏....................................................................................................................... 44
状态栏....................................................................................................................... 44
全屏........................................................................................................................... 44
显示加工程序行号................................................................................................... 45
跟踪加工程序当前行............................................................................................... 45
加工程序信息........................................................................................................... 45
5.4 “操作”菜单 ........................................................................................................ 46
单段执行................................................................................................................... 47
设置当前点为工件原点........................................................................................... 47
设置当前点工件坐标…........................................................................................... 47
回工件原点…........................................................................................................... 49
保存工件原点........................................................................................................... 49
读取工件原点........................................................................................................... 49
开始........................................................................................................................... 49
暂停........................................................................................................................... 50
停止........................................................................................................................... 50
进入仿真模式并开始仿真....................................................................................... 50
高级开始................................................................................................................... 51
断点继续................................................................................................................... 51
执行加工指令…....................................................................................................... 51
微调........................................................................................................................... 54
对刀........................................................................................................................... 55
回机械原点............................................................................................................... 56
合肥银田数控技术有限公司
- v -
复位........................................................................................................................... 56
限位释放................................................................................................................... 57
5.5 “机床”菜单 ........................................................................................................ 57
5.6 “窗口”菜单 ........................................................................................................ 57
5.7 “帮助”菜单 ........................................................................................................ 58
6 专用小键盘操作说明 ........................................................................................ 59
7 操作步骤 ............................................................................................................ 60
7.1 开机 ........................................................................................................................ 60
7.2 机械复位(可选) ..................................................................................................... 60
7.3 载入加工程序 ........................................................................................................ 60
7.4 手动操作 ................................................................................................................ 60
7.5 确定工件原点 ........................................................................................................ 61
7.6 执行自动加工 ........................................................................................................ 61
7.7 直接定位功能 .................... 62
8.1 多任务执行注意事项 ............................................................................................ 63
8.2 回机械原点注意事项 ............................................................................................ 63
合肥银田数控技术有限公司
- vi -
NCSTUDIO软件用户手册

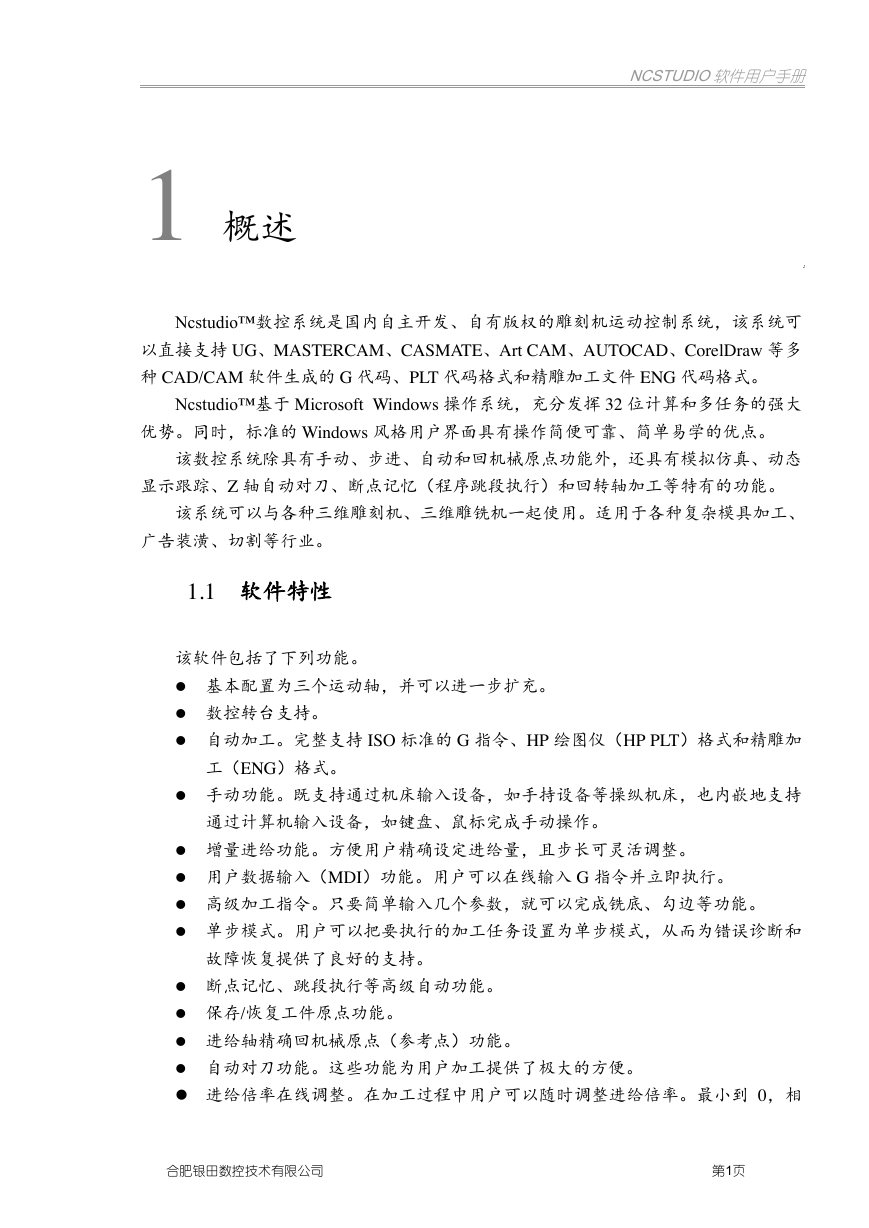

1 概述
Ncstudio™数控系统是国内自主开发、自有版权的雕刻机运动控制系统，该系统可
以直接支持 UG、MASTERCAM、CASMATE、Art CAM、AUTOCAD、CorelDraw 等多
种 CAD/CAM 软件生成的 G 代码、PLT 代码格式和精雕加工文件 ENG 代码格式。
Ncstudio™基于 Microsoft Windows 操作系统，充分发挥 32 位计算和多任务的强大
优势。同时，标准的 Windows 风格用户界面具有操作简便可靠、简单易学的优点。
该数控系统除具有手动、步进、自动和回机械原点功能外，还具有模拟仿真、动态
显示跟踪、Z 轴自动对刀、断点记忆（程序跳段执行）和回转轴加工等特有的功能。
该系统可以与各种三维雕刻机、三维雕铣机一起使用。适用于各种复杂模具加工、
广告装潢、切割等行业。
1.1 软件特性
该软件包括了下列功能。
基本配置为三个运动轴，并可以进一步扩充。
数控转台支持。
自动加工。完整支持 ISO 标准的 G 指令、HP 绘图仪（HP PLT）格式和精雕加
工（ENG）格式。
手动功能。既支持通过机床输入设备，如手持设备等操纵机床，也内嵌地支持
通过计算机输入设备，如键盘、鼠标完成手动操作。
增量进给功能。方便用户精确设定进给量，且步长可灵活调整。
用户数据输入（MDI）功能。用户可以在线输入 G 指令并立即执行。
高级加工指令。只要简单输入几个参数，就可以完成铣底、勾边等功能。
单步模式。用户可以把要执行的加工任务设置为单步模式，从而为错误诊断和
故障恢复提供了良好的支持。
断点记忆、跳段执行等高级自动功能。
保存/恢复工件原点功能。
进给轴精确回机械原点（参考点）功能。
自动对刀功能。这些功能为用户加工提供了极大的方便。
进给倍率在线调整。在加工过程中用户可以随时调整进给倍率。最小到 0，相
合肥银田数控技术有限公司
第1页

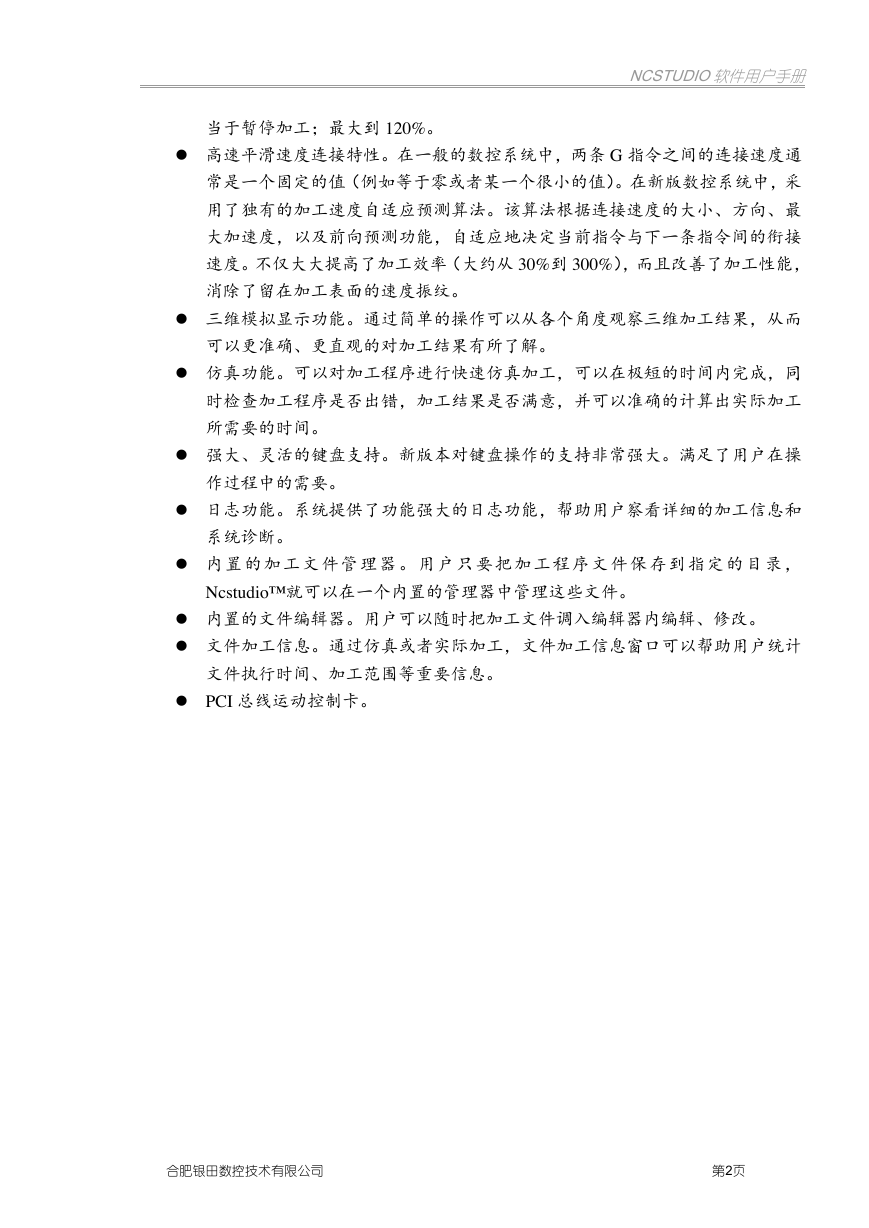

NCSTUDIO软件用户手册
当于暂停加工；最大到 120%。
高速平滑速度连接特性。在一般的数控系统中，两条 G 指令之间的连接速度通
常是一个固定的值（例如等于零或者某一个很小的值）。在新版数控系统中，采
用了独有的加工速度自适应预测算法。该算法根据连接速度的大小、方向、最
大加速度，以及前向预测功能，自适应地决定当前指令与下一条指令间的衔接
速度。不仅大大提高了加工效率（大约从 30%到 300%），而且改善了加工性能，
消除了留在加工表面的速度振纹。
三维模拟显示功能。通过简单的操作可以从各个角度观察三维加工结果，从而
可以更准确、更直观的对加工结果有所了解。
仿真功能。可以对加工程序进行快速仿真加工，可以在极短的时间内完成，同
时检查加工程序是否出错，加工结果是否满意，并可以准确的计算出实际加工
所需要的时间。
强大、灵活的键盘支持。新版本对键盘操作的支持非常强大。满足了用户在操
作过程中的需要。
日志功能。系统提供了功能强大的日志功能，帮助用户察看详细的加工信息和
系统诊断。
内 置 的加工 文 件管理 器 。用户 只 要把加 工 程序文 件 保存到 指 定的目 录 ，
Ncstudio™就可以在一个内置的管理器中管理这些文件。
内置的文件编辑器。用户可以随时把加工文件调入编辑器内编辑、修改。
文件加工信息。通过仿真或者实际加工，文件加工信息窗口可以帮助用户统计
文件执行时间、加工范围等重要信息。
PCI 总线运动控制卡。
合肥银田数控技术有限公司
第2页
