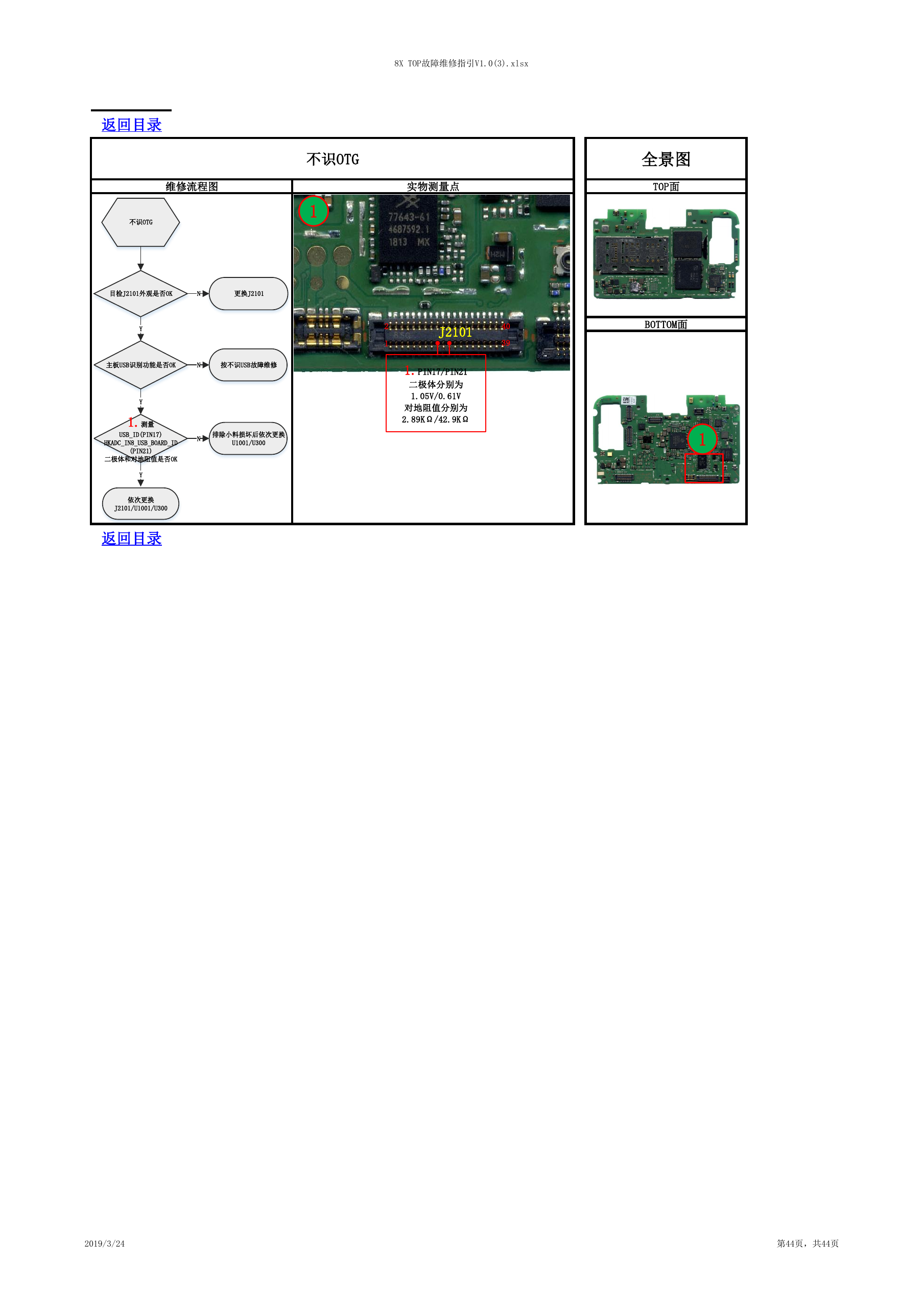

8X TOP故障维修指引V1.0(3).xlsx 返回目录 不识OTG 维修流程图 实物测量点 全景图 TOP面 1 2 1 J2101 40 39 BOTTOM面 1.PIN17/PIN21 二极体分别为 1.05V/0.61V 对地阻值分别为 2.89KΩ/42.9KΩ 1 返回目录 2019/3/24 第44页，共44页 目检J2101外观是否OK不识OTG更换J2101NNYYYN主板USB识别功能是否OK按不识USB故障维修1.测量USB_ID(PIN17)HKADC_IN8_USB_BOARD_ID(PIN21)二极体和对地阻值是否OK 排除小料损坏后依次更换U1001/U300依次更换J2101/U1001/U300
