华为荣耀8X JSN开头通用 原厂图 维修流程图 扬声器故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.25M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

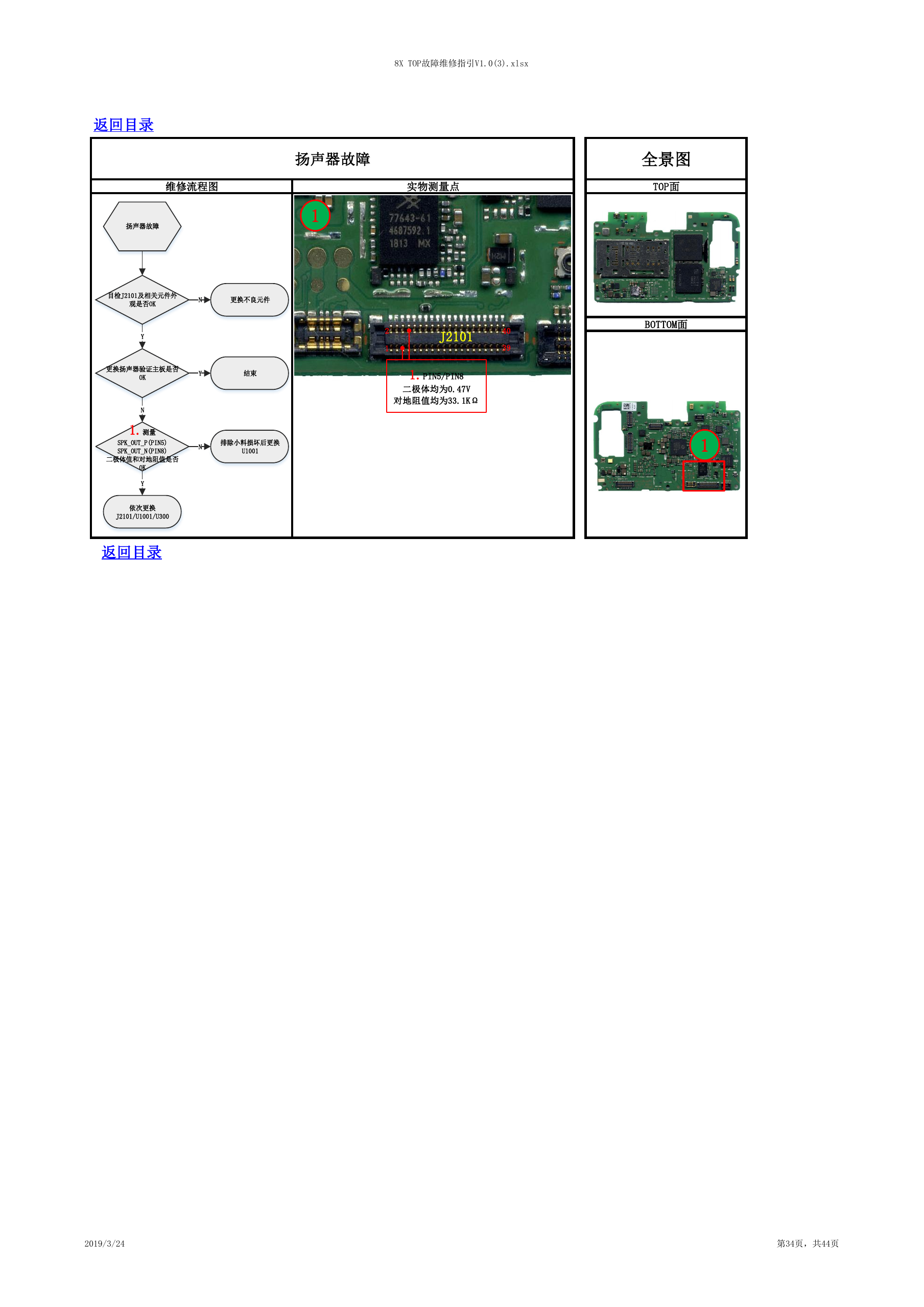

    8X TOP故障维修指引V1.0(3).xlsx 返回目录 扬声器故障 维修流程图 实物测量点 1 2 1 J2101 40 39 1.PIN5/PIN8 二极体均为0.47V 对地阻值均为33.1KΩ 全景图 TOP面 BOTTOM面 1 返回目录 2019/3/24 第34页，共44页 扬声器故障目检J2101及相关元件外观是否OK更换不良元件更换扬声器验证主板是否OK结束NYYN1.测量SPK_OUT_P(PIN5)SPK_OUT_N(PIN8)二极体值和对地阻值是否OKYN排除小料损坏后更换U1001依次更换J2101/U1001/U300
