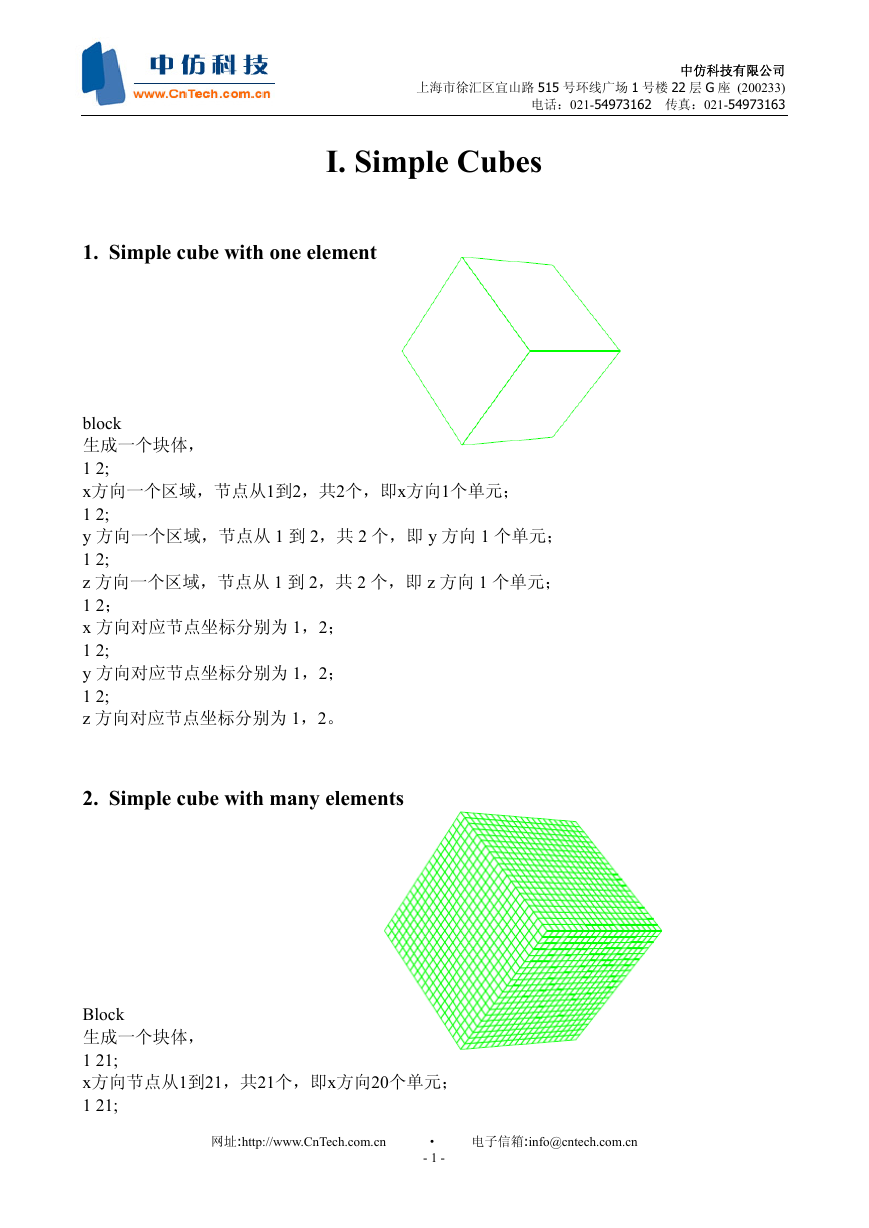

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 I. Simple Cubes 1. Simple cube with one element block 生成一个块体， 1 2; x方向一个区域，节点从1到2，共2个，即x方向1个单元； 1 2; y 方向一个区域，节点从 1 到 2，共 2 个，即 y 方向 1 个单元； 1 2; z 方向一个区域，节点从 1 到 2，共 2 个，即 z 方向 1 个单元； 1 2； x 方向对应节点坐标分别为 1，2； 1 2; y 方向对应节点坐标分别为 1，2； 1 2; z 方向对应节点坐标分别为 1，2。 2. Simple cube with many elements Block 生成一个块体， 1 21; x方向节点从1到21，共21个，即x方向20个单元； 1 21; 网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 1 -

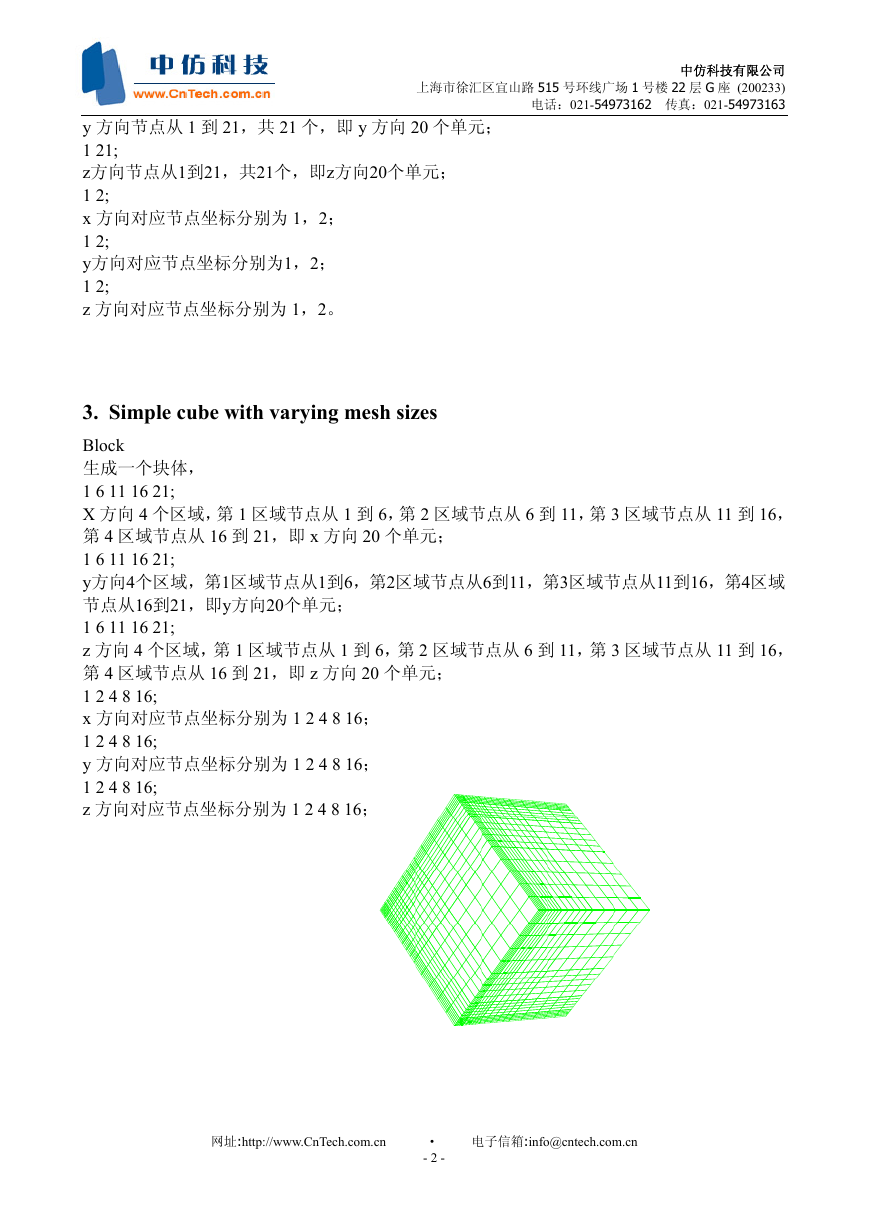

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 y 方向节点从 1 到 21，共 21 个，即 y 方向 20 个单元； 1 21; z方向节点从1到21，共21个，即z方向20个单元； 1 2; x 方向对应节点坐标分别为 1，2； 1 2; y方向对应节点坐标分别为1，2； 1 2; z 方向对应节点坐标分别为 1，2。 3. Simple cube with varying mesh sizes Block 生成一个块体， 1 6 11 16 21; X 方向 4 个区域，第 1 区域节点从 1 到 6，第 2 区域节点从 6 到 11，第 3 区域节点从 11 到 16，第 4 区域节点从 16 到 21，即 x 方向 20 个单元； 1 6 11 16 21; y方向4个区域，第1区域节点从1到6，第2区域节点从6到11，第3区域节点从11到16，第4区域节点从16到21，即y方向20个单元； 1 6 11 16 21; z 方向 4 个区域，第 1 区域节点从 1 到 6，第 2 区域节点从 6 到 11，第 3 区域节点从 11 到 16，第 4 区域节点从 16 到 21，即 z 方向 20 个单元； 1 2 4 8 16; x 方向对应节点坐标分别为 1 2 4 8 16； 1 2 4 8 16; y 方向对应节点坐标分别为 1 2 4 8 16； 1 2 4 8 16; z 方向对应节点坐标分别为 1 2 4 8 16；网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 2 -

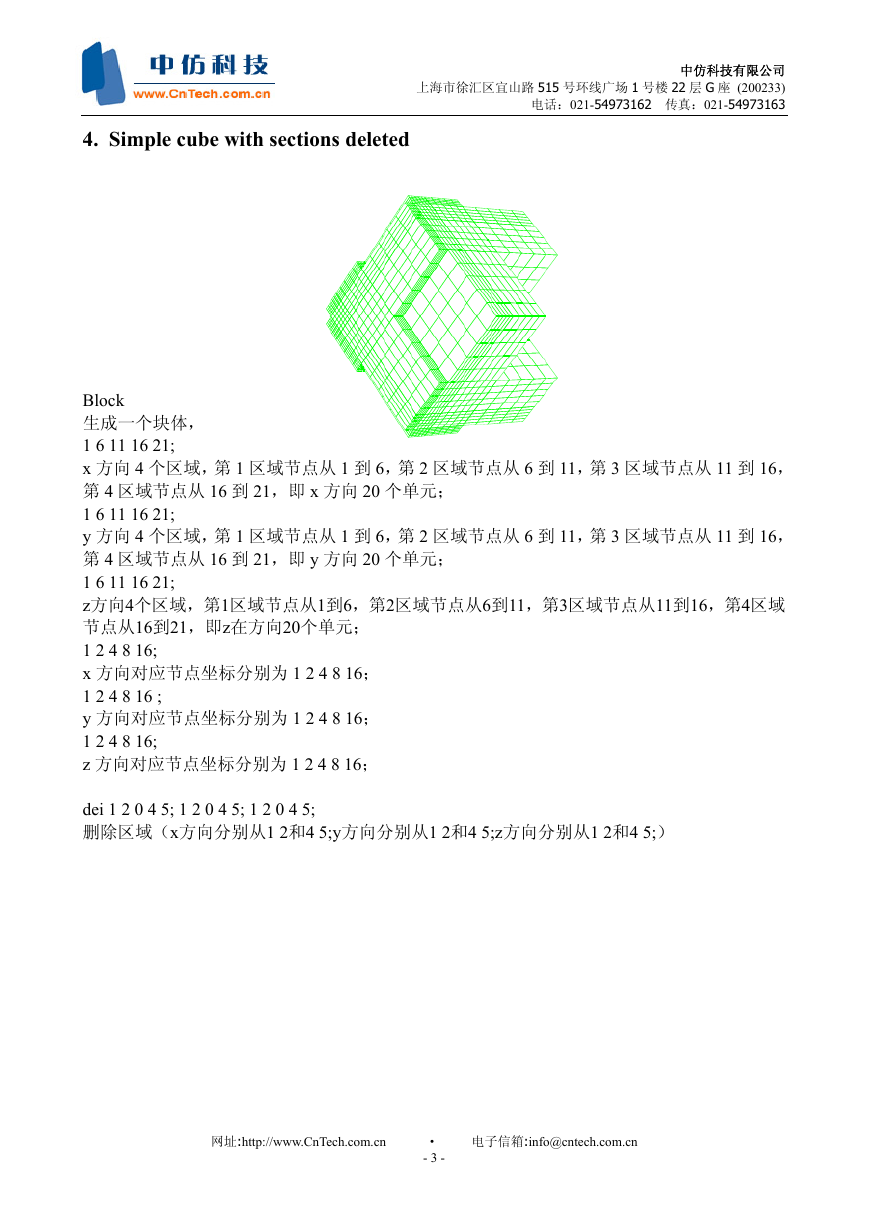

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 4. Simple cube with sections deleted Block 生成一个块体， 1 6 11 16 21; x 方向 4 个区域，第 1 区域节点从 1 到 6，第 2 区域节点从 6 到 11，第 3 区域节点从 11 到 16，第 4 区域节点从 16 到 21，即 x 方向 20 个单元； 1 6 11 16 21; y 方向 4 个区域，第 1 区域节点从 1 到 6，第 2 区域节点从 6 到 11，第 3 区域节点从 11 到 16，第 4 区域节点从 16 到 21，即 y 方向 20 个单元； 1 6 11 16 21; z方向4个区域，第1区域节点从1到6，第2区域节点从6到11，第3区域节点从11到16，第4区域节点从16到21，即z在方向20个单元； 1 2 4 8 16; x 方向对应节点坐标分别为 1 2 4 8 16； 1 2 4 8 16 ; y 方向对应节点坐标分别为 1 2 4 8 16； 1 2 4 8 16; z 方向对应节点坐标分别为 1 2 4 8 16； dei 1 2 0 4 5; 1 2 0 4 5; 1 2 0 4 5; 删除区域（x方向分别从1 2和4 5;y方向分别从1 2和4 5;z方向分别从1 2和4 5;）网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 3 -

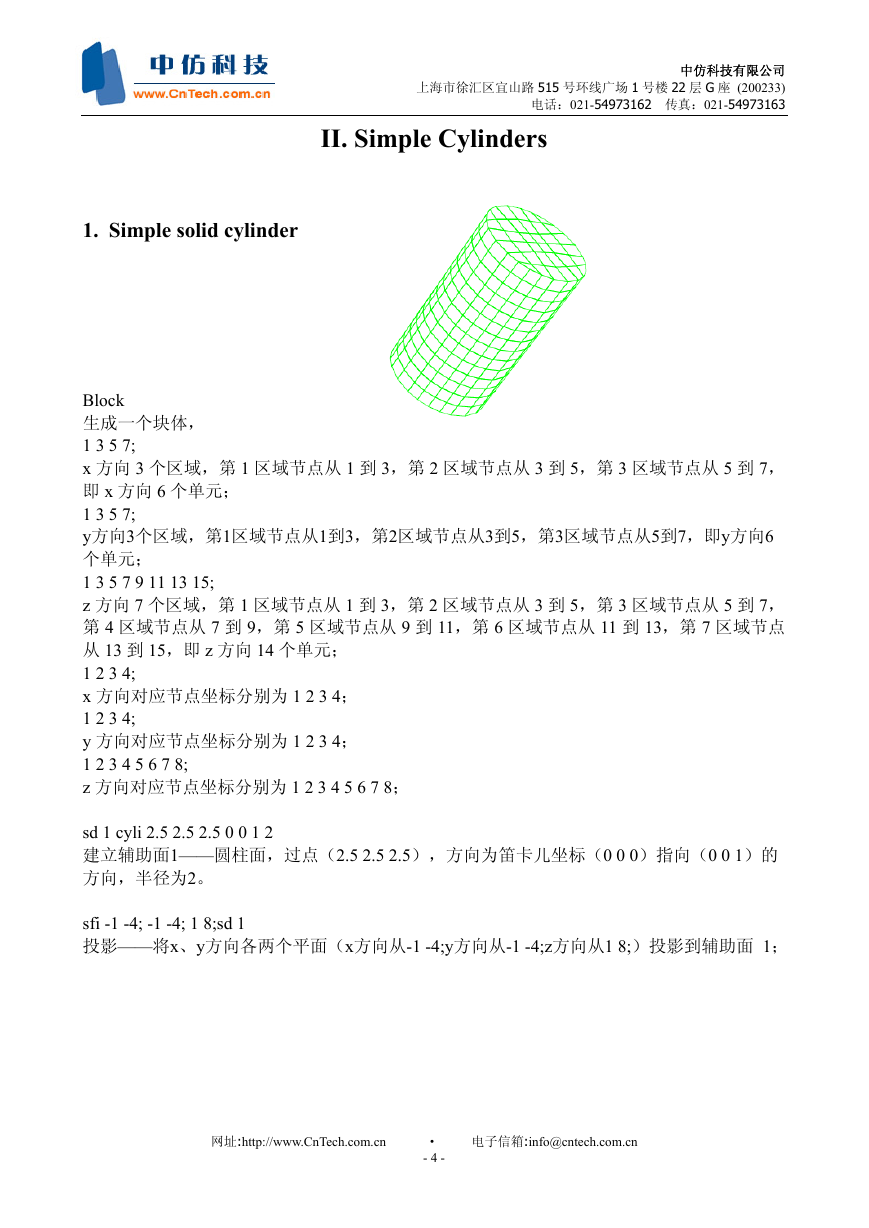

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 II. Simple Cylinders 1. Simple solid cylinder Block 生成一个块体， 1 3 5 7; x 方向 3 个区域，第 1 区域节点从 1 到 3，第 2 区域节点从 3 到 5，第 3 区域节点从 5 到 7，即 x 方向 6 个单元； 1 3 5 7; y方向3个区域，第1区域节点从1到3，第2区域节点从3到5，第3区域节点从5到7，即y方向6 个单元； 1 3 5 7 9 11 13 15; z 方向 7 个区域，第 1 区域节点从 1 到 3，第 2 区域节点从 3 到 5，第 3 区域节点从 5 到 7，第 4 区域节点从 7 到 9，第 5 区域节点从 9 到 11，第 6 区域节点从 11 到 13，第 7 区域节点从 13 到 15，即 z 方向 14 个单元； 1 2 3 4; x 方向对应节点坐标分别为 1 2 3 4； 1 2 3 4; y 方向对应节点坐标分别为 1 2 3 4； 1 2 3 4 5 6 7 8; z 方向对应节点坐标分别为 1 2 3 4 5 6 7 8； sd 1 cyli 2.5 2.5 2.5 0 0 1 2 建立辅助面1——圆柱面，过点（2.5 2.5 2.5），方向为笛卡儿坐标（0 0 0）指向（0 0 1）的方向，半径为2。 sfi -1 -4; -1 -4; 1 8;sd 1 投影——将x、y方向各两个平面（x方向从-1 -4;y方向从-1 -4;z方向从1 8;）投影到辅助面 1；网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 4 -

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 2. Simple cylinder with hole block 生成一个块体， 1 3 5 7; x 方向 3 个区域，第 1 区域节点从 1 到 3，第 2 区域节点从 3 到 5，第 3 区域节点从 5 到 7，即 x 方向 6 个单元； 1 3 5 7; y 方向 3 个区域，第 1 区域节点从 1 到 3，第 2 区域节点从 3 到 5，第 3 区域节点从 5 到 7，即 y 方向 6 个单元； 1 3 5 7 9 11 13 15; z 方向 7 个区域，第 1 区域节点从 1 到 3，第 2 区域节点从 3 到 5，第 3 区域节点从 5 到 7，第 4 区域节点从 7 到 9，第 5 区域节点从 9 到 11，第 6 区域节点从 11 到 13，第 7 区域节点从 13 到 17，即 z 方向 14 个单元； 1 2 3 4; x 方向对应节点坐标分别为 1 3 5 7; 1 2 3 4; y 方向对应节点坐标分别为 1 3 5 7; 1 2 3 4 5 6 7 8; z方向对应节点坐标分别为1 2 3 4 5 6 7 8; sd 1 cyli 2.5 2.5 2.5 0 0 1 2 建立辅助面1——圆柱面，过点（2.5 2.5 2.5），方向为笛卡儿坐标（0 0 0）指向（0 0 1）的方向，半径为2。 sd 2 cyli 2.5 2.5 2.5 0 0 1 1 建立辅助面2——圆柱面，过点（2.5 2.5 2.5），方向为笛卡儿坐标（0 0 0）指向（0 0 1）的方向，半径为1。 sfi -1 -4; -1 -4; 1 8;sd 1 投影——将区域（x方向从-1 -4;y方向从-1 -4;z方向从1 8;）投影到辅助面 1； sfi -2 -3; -2 -3; 1 8;sd 2 投影——将区域（x方向从-2 -3;y方向从-2 -3;z方向从1 8;）投影到辅助面 2； dei 2 3; 2 3; 1 8; 删除区域（x方向从2 3;y方向从2 3;z方向从1 8;）网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 5 -

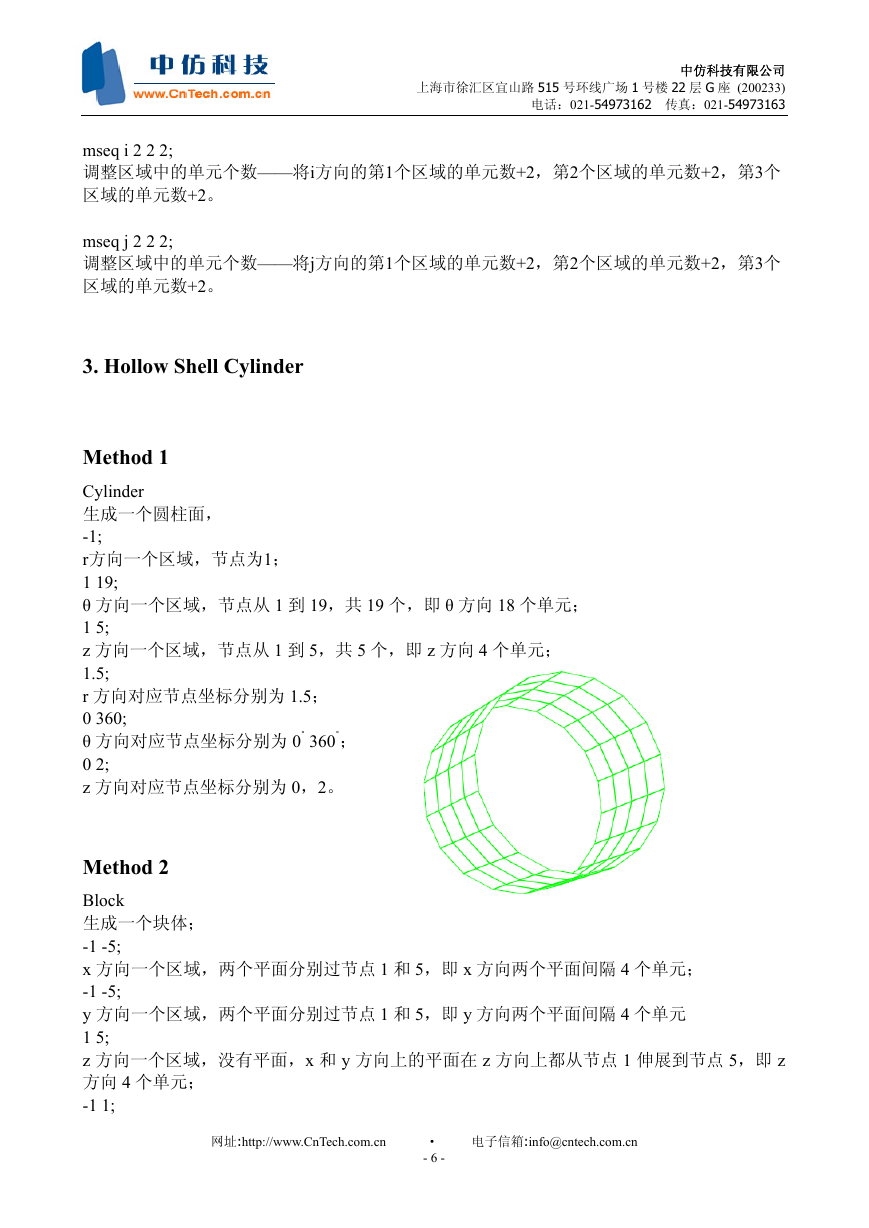

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 mseq i 2 2 2; 调整区域中的单元个数——将i方向的第1个区域的单元数+2，第2个区域的单元数+2，第3个区域的单元数+2。 mseq j 2 2 2; 调整区域中的单元个数——将j方向的第1个区域的单元数+2，第2个区域的单元数+2，第3个区域的单元数+2。 3. Hollow Shell Cylinder Method 1 Cylinder 生成一个圆柱面， -1; r方向一个区域，节点为1； 1 19; θ 方向一个区域，节点从 1 到 19，共 19 个，即 θ 方向 18 个单元； 1 5; z 方向一个区域，节点从 1 到 5，共 5 个，即 z 方向 4 个单元； 1.5; r 方向对应节点坐标分别为 1.5； 0 360; θ 方向对应节点坐标分别为 0˚ 360˚； 0 2; z 方向对应节点坐标分别为 0，2。 Method 2 Block 生成一个块体； -1 -5; x 方向一个区域，两个平面分别过节点 1 和 5，即 x 方向两个平面间隔 4 个单元； -1 -5; y 方向一个区域，两个平面分别过节点 1 和 5，即 y 方向两个平面间隔 4 个单元 1 5; z 方向一个区域，没有平面，x 和 y 方向上的平面在 z 方向上都从节点 1 伸展到节点 5，即 z 方向 4 个单元； -1 1; 网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 6 -

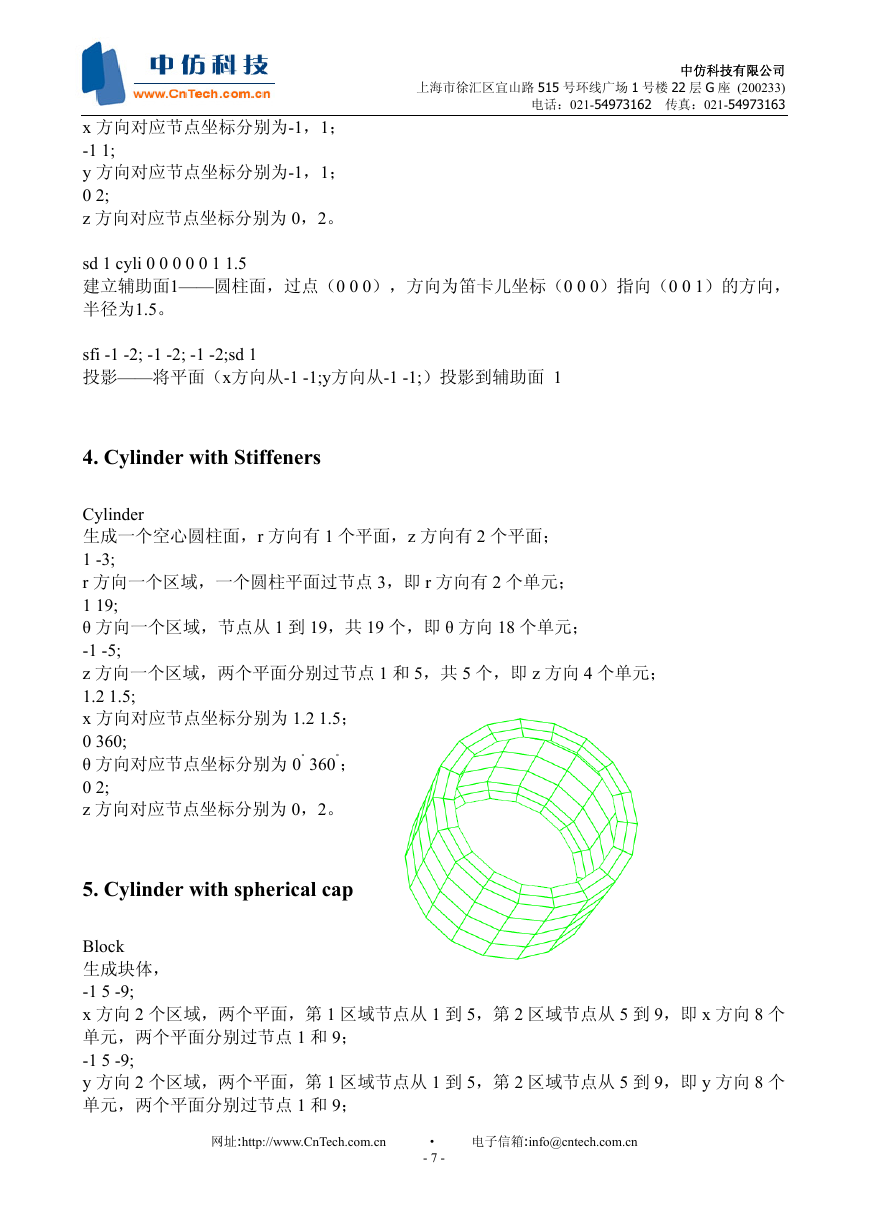

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 x 方向对应节点坐标分别为-1，1； -1 1; y 方向对应节点坐标分别为-1，1； 0 2; z 方向对应节点坐标分别为 0，2。 sd 1 cyli 0 0 0 0 0 1 1.5 建立辅助面1——圆柱面，过点（0 0 0），方向为笛卡儿坐标（0 0 0）指向（0 0 1）的方向，半径为1.5。 sfi -1 -2; -1 -2; -1 -2;sd 1 投影——将平面（x方向从-1 -1;y方向从-1 -1;）投影到辅助面 1 4. Cylinder with Stiffeners Cylinder 生成一个空心圆柱面，r 方向有 1 个平面，z 方向有 2 个平面； 1 -3; r 方向一个区域，一个圆柱平面过节点 3，即 r 方向有 2 个单元； 1 19; θ 方向一个区域，节点从 1 到 19，共 19 个，即 θ 方向 18 个单元； -1 -5; z 方向一个区域，两个平面分别过节点 1 和 5，共 5 个，即 z 方向 4 个单元； 1.2 1.5; x 方向对应节点坐标分别为 1.2 1.5； 0 360; θ 方向对应节点坐标分别为 0˚ 360˚； 0 2; z 方向对应节点坐标分别为 0，2。 5. Cylinder with spherical cap Block 生成块体， -1 5 -9; x 方向 2 个区域，两个平面，第 1 区域节点从 1 到 5，第 2 区域节点从 5 到 9，即 x 方向 8 个单元，两个平面分别过节点 1 和 9； -1 5 -9; y 方向 2 个区域，两个平面，第 1 区域节点从 1 到 5，第 2 区域节点从 5 到 9，即 y 方向 8 个单元，两个平面分别过节点 1 和 9；网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 7 -

上海市徐汇区宜山路 515 号环线广场 1 号楼 22 层 G 座 (200233) 电话：021-54973162 传真：021-54973163 中仿科技有限公司 -1 5 -9; z方向2个区域，两个平面，第1区域节点从1到5，第2区域节点从5到9，即z方向8个单元，两个平面分别过节点1和9；； -1 0 1; x 方向对应节点坐标分别为-1 0 1; -1 0 1; y 方向对应节点坐标分别为-1 0 1; -3 0 1; z方向对应节点坐标分别为-3 0 1; sfi -1 -3; -1 -3;1 2; cyli 0 0 0 0 0 1 5 建立辅助面——圆柱面，过点（0 0 0），方向为笛卡儿坐标（0 0 0）指向（0 0 1）的方向，半径为5；投影——将x、y方向上的各两个平面的下半部分（x方向从-1 -3;y方向从-1 -3;z从1 2）投影到辅助面。 sfi -1 -3;-1 -3;2 -3;sp 0 0 0 5 建立辅助面——球面，过点（0 0 0），半径为5；投影——将x、y方向上的各两个平面的上半部分和z方向的上平面（x方向从-1 -3;y方向从-1 -3;z从2 -3）投影到辅助面。 de 1 0 0 2 0 0 删除区域为以点（1 0 0）和（ 2 0 0;）为对角线的区域 dei 2 3; 1 3; -1; 删除区域——z方向下底面（x方向从2 3;y方向从1 3;z方向-1;） 6. Solid cylinder with spherical end and liner Block 生成一个块体， 1 3 5 7 9 11 13; x 方向 6 个区域，第 1 区域节点从 1 到 3，第 2 区域节点从 3 到 5，第 3 区域节点从 5 到 7，第 4 区域节点从 7 到 9，第 5 区域节点从 9 到 11，第 6 区域节点从 11 到 13，即 x 方向 12 个单元；网址:http://www.CnTech.com.cn · 电子信箱:info@cntech.com.cn - 8 -
