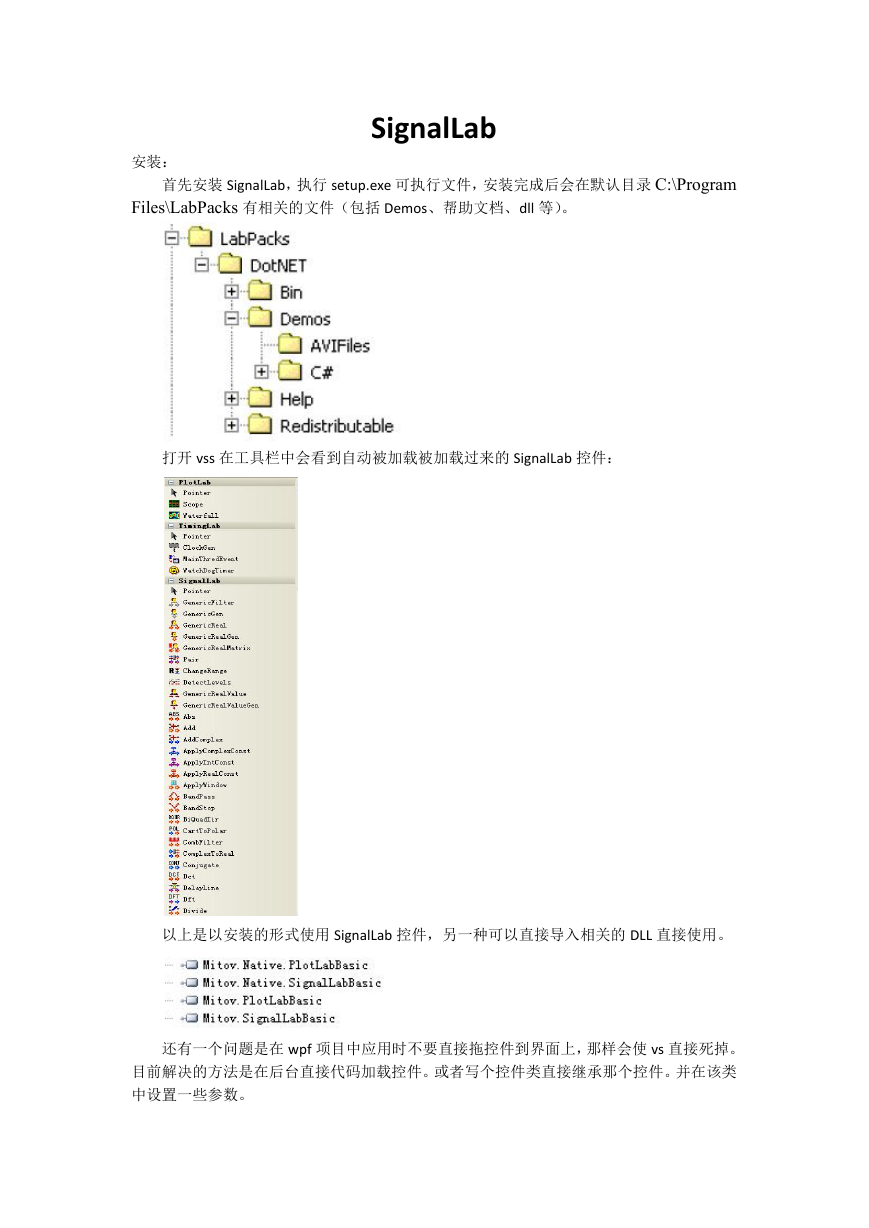

    SignalLab 安装： 首先安装 SignalLab，执行 setup.exe 可执行文件，安装完成后会在默认目录 C:\Program Files\LabPacks 有相关的文件（包括 Demos、帮助文档、dll 等）。 打开 vss 在工具栏中会看到自动被加载被加载过来的 SignalLab 控件： 以上是以安装的形式使用 SignalLab 控件，另一种可以直接导入相关的 DLL 直接使用。 还有一个问题是在 wpf 项目中应用时不要直接拖控件到界面上，那样会使 vs 直接死掉。 目前解决的方法是在后台直接代码加载控件。或者写个控件类直接继承那个控件。并在该类 中设置一些参数。

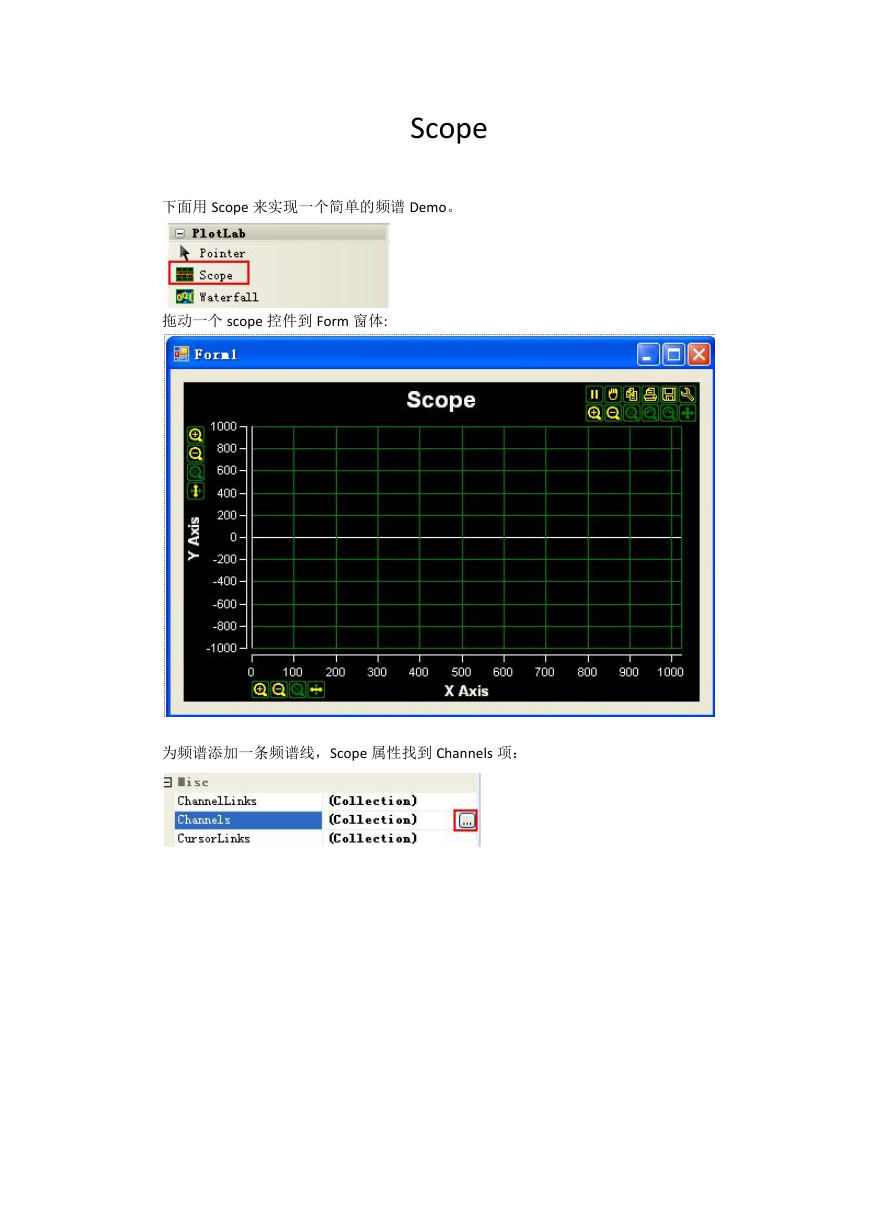

    Scope 下面用 Scope 来实现一个简单的频谱 Demo。 拖动一个 scope 控件到 Form 窗体: 为频谱添加一条频谱线，Scope 属性找到 Channels 项：

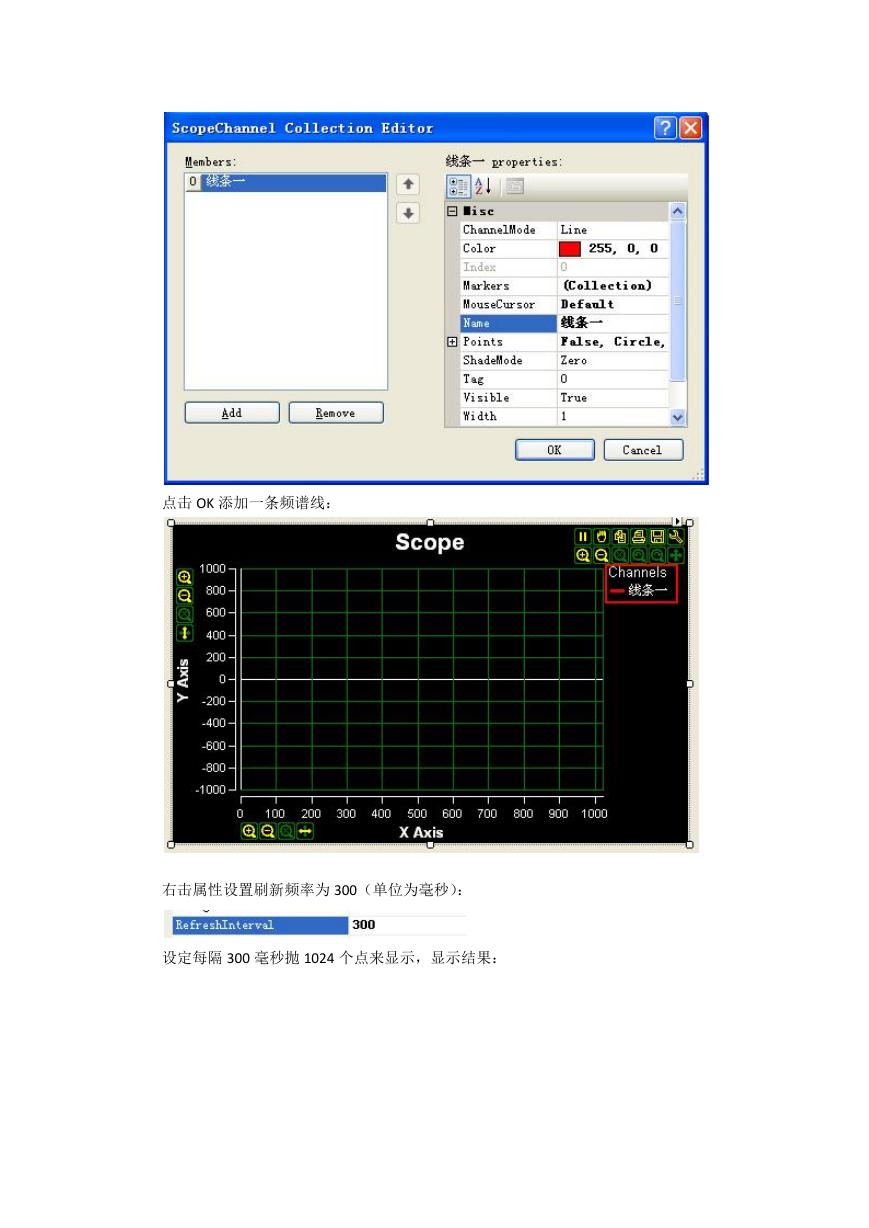

    点击 OK 添加一条频谱线： 右击属性设置刷新频率为 300（单位为毫秒）： 设定每隔 300 毫秒抛 1024 个点来显示，显示结果：

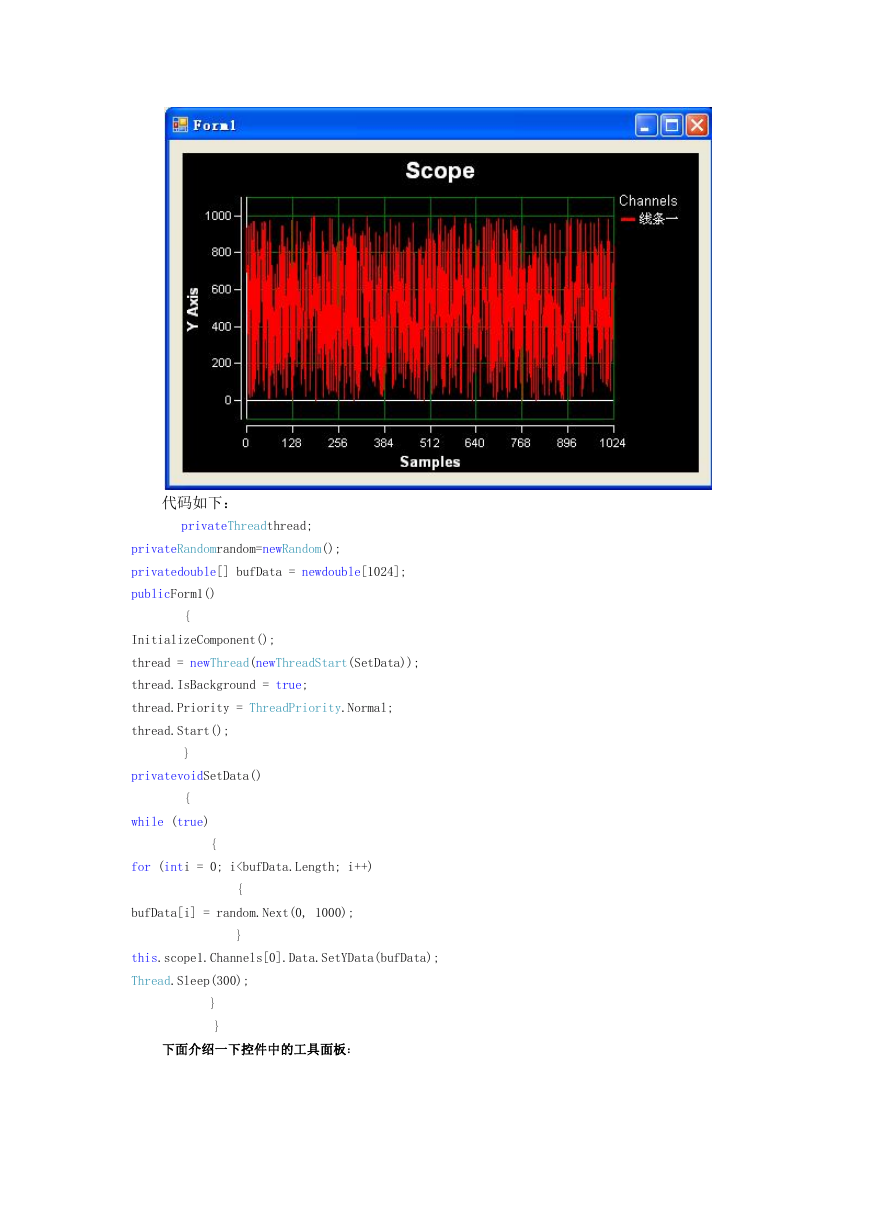

    代码如下： privateThreadthread; privateRandomrandom=newRandom(); privatedouble[] bufData = newdouble[1024]; publicForm1() { InitializeComponent(); thread = newThread(newThreadStart(SetData)); thread.IsBackground = true; thread.Priority = ThreadPriority.Normal; thread.Start(); } privatevoidSetData() { while (true) { for (inti = 0; i

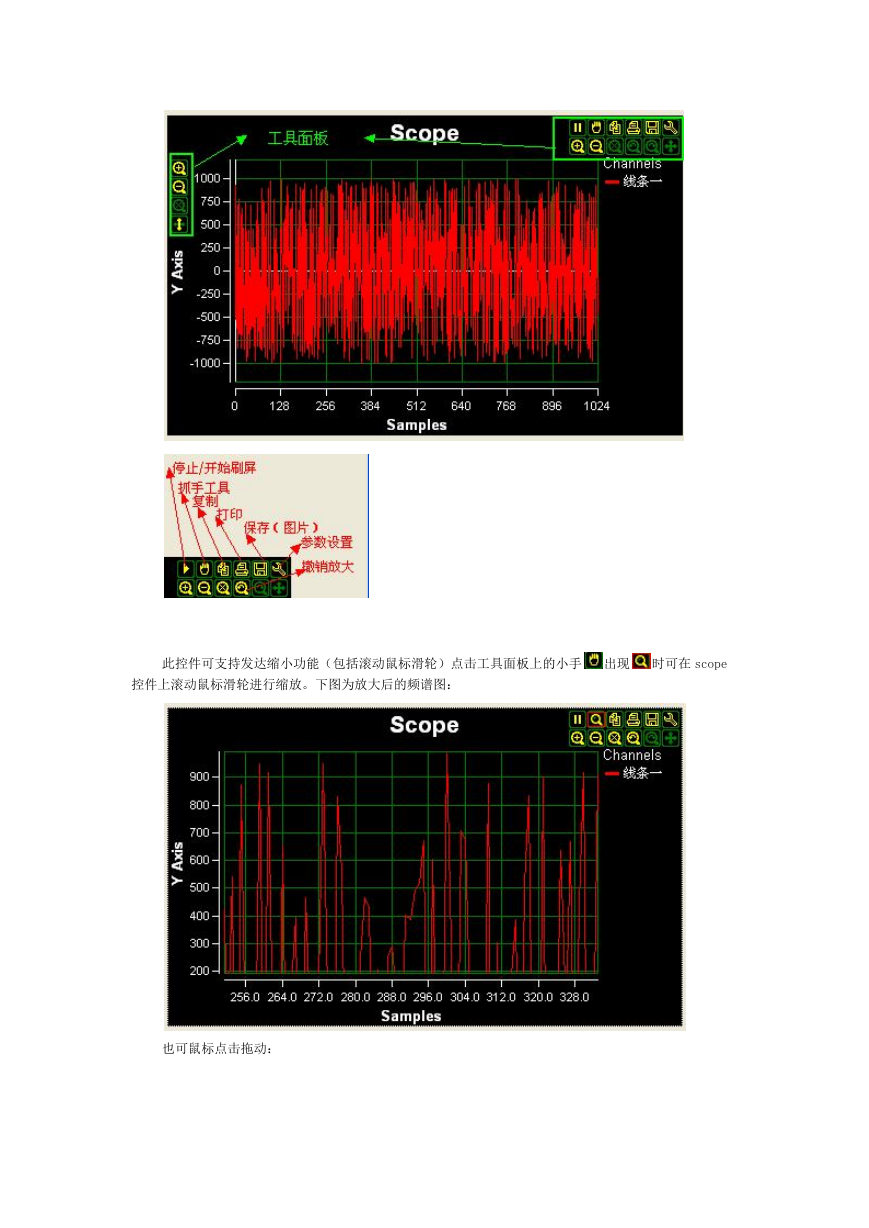

    此控件可支持发达缩小功能（包括滚动鼠标滑轮）点击工具面板上的小手 出现 时可在 scope 控件上滚动鼠标滑轮进行缩放。下图为放大后的频谱图： 也可鼠标点击拖动：

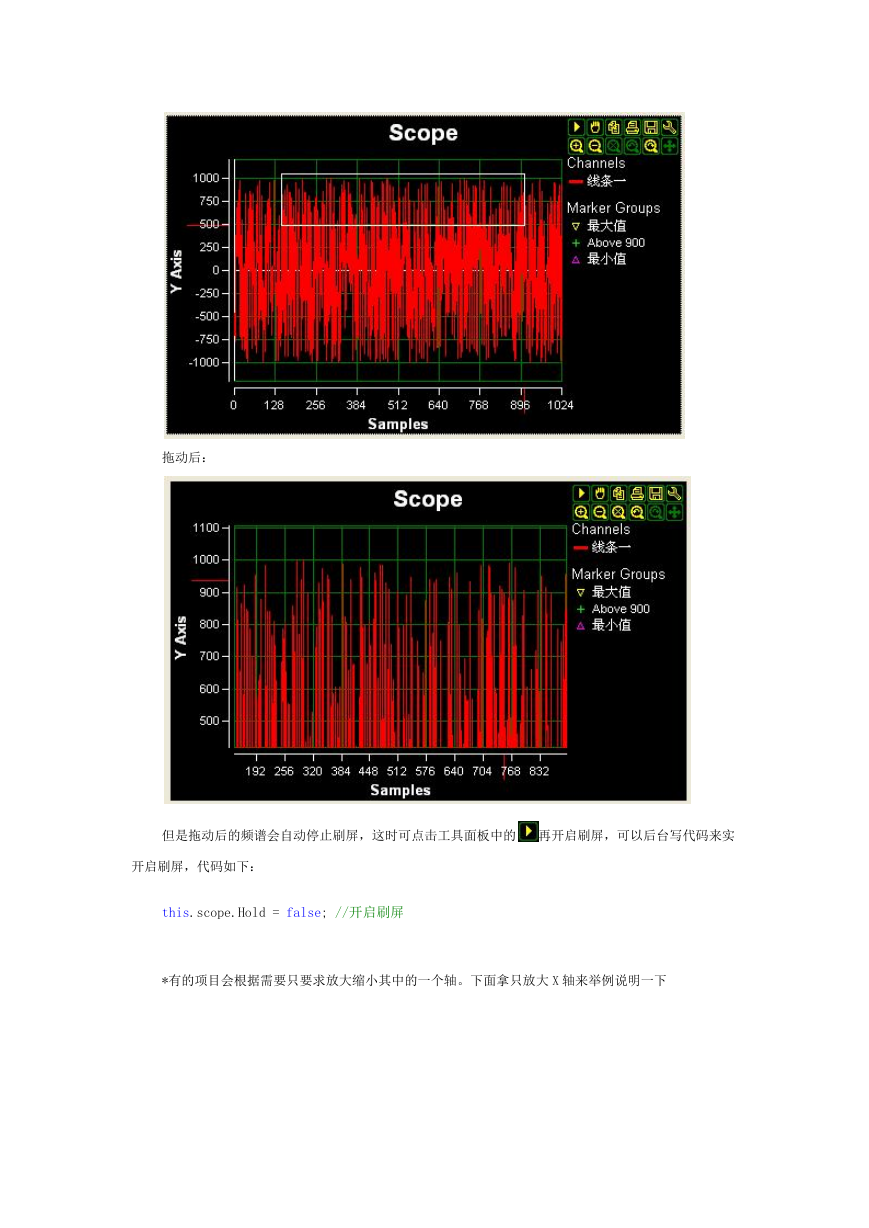

    拖动后： 但是拖动后的频谱会自动停止刷屏，这时可点击工具面板中的 再开启刷屏，可以后台写代码来实 开启刷屏，代码如下： this.scope.Hold = false; //开启刷屏 *有的项目会根据需要只要求放大缩小其中的一个轴。下面拿只放大 X 轴来举例说明一下

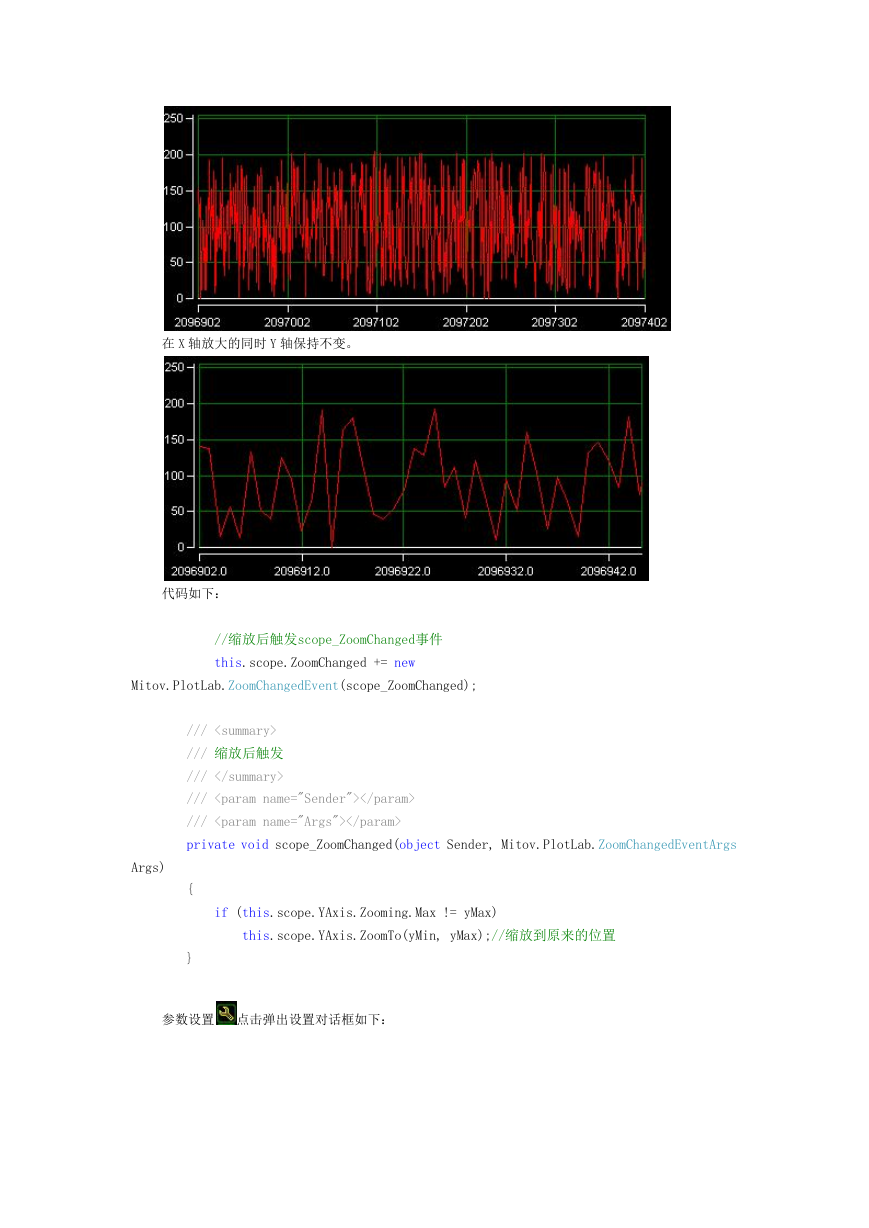

    在 X 轴放大的同时 Y 轴保持不变。 代码如下： //缩放后触发scope_ZoomChanged事件 this.scope.ZoomChanged += new Mitov.PlotLab.ZoomChangedEvent(scope_ZoomChanged); /// /// 缩放后触发 /// /// /// private void scope_ZoomChanged(object Sender, Mitov.PlotLab.ZoomChangedEventArgs Args) { } if (this.scope.YAxis.Zooming.Max != yMax) this.scope.YAxis.ZoomTo(yMin, yMax);//缩放到原来的位置 参数设置 点击弹出设置对话框如下：
    当然这些参数也可在后台代码实现，不再一一讲述。 屏蔽工具按钮 整个控件：
