华为交换路由基础配置大全.docx

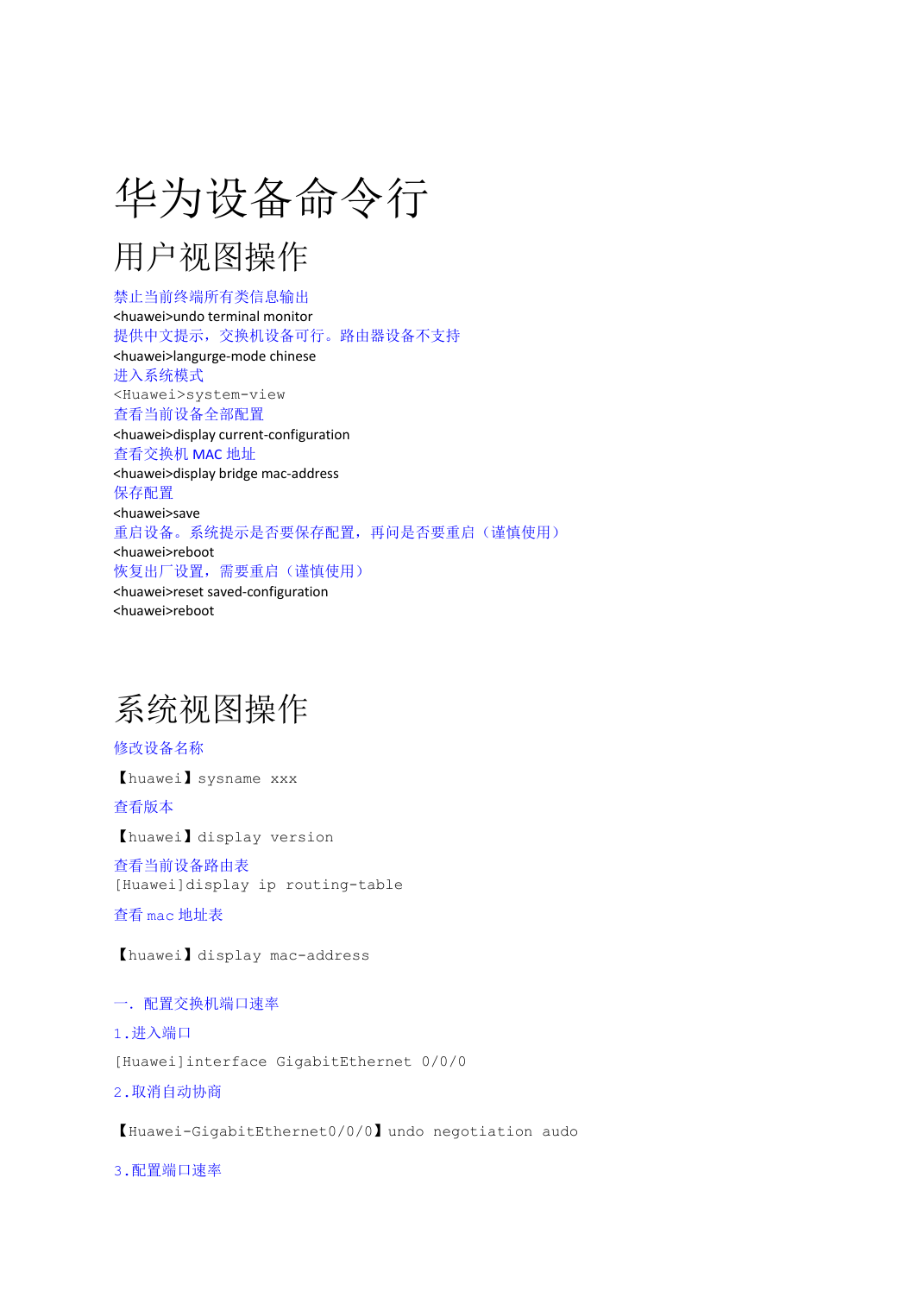

华为设备命令行
用户视图操作
禁止当前终端所有类信息输出
undo terminal monitor
提供中文提示，交换机设备可行。路由器设备不支持
langurge-mode chinese
进入系统模式
system-view
查看当前设备全部配置
display current-configuration
查看交换机 MAC 地址
display bridge mac-address
保存配置
save
重启设备。系统提示是否要保存配置，再问是否要重启（谨慎使用）
reboot
恢复出厂设置，需要重启（谨慎使用）
reset saved-configuration
reboot
系统视图操作
修改设备名称
【huawei】sysname xxx
查看版本
【huawei】display version
查看当前设备路由表
[Huawei]display ip routing-table
查看 mac 地址表
【huawei】display mac-address
一．配置交换机端口速率
1.进入端口
[Huawei]interface GigabitEthernet 0/0/0
2.取消自动协商
【Huawei-GigabitEthernet0/0/0】undo negotiation audo
3.配置端口速率
【Huawei-GigabitEthernet0/0/0】speed 10/100/1000

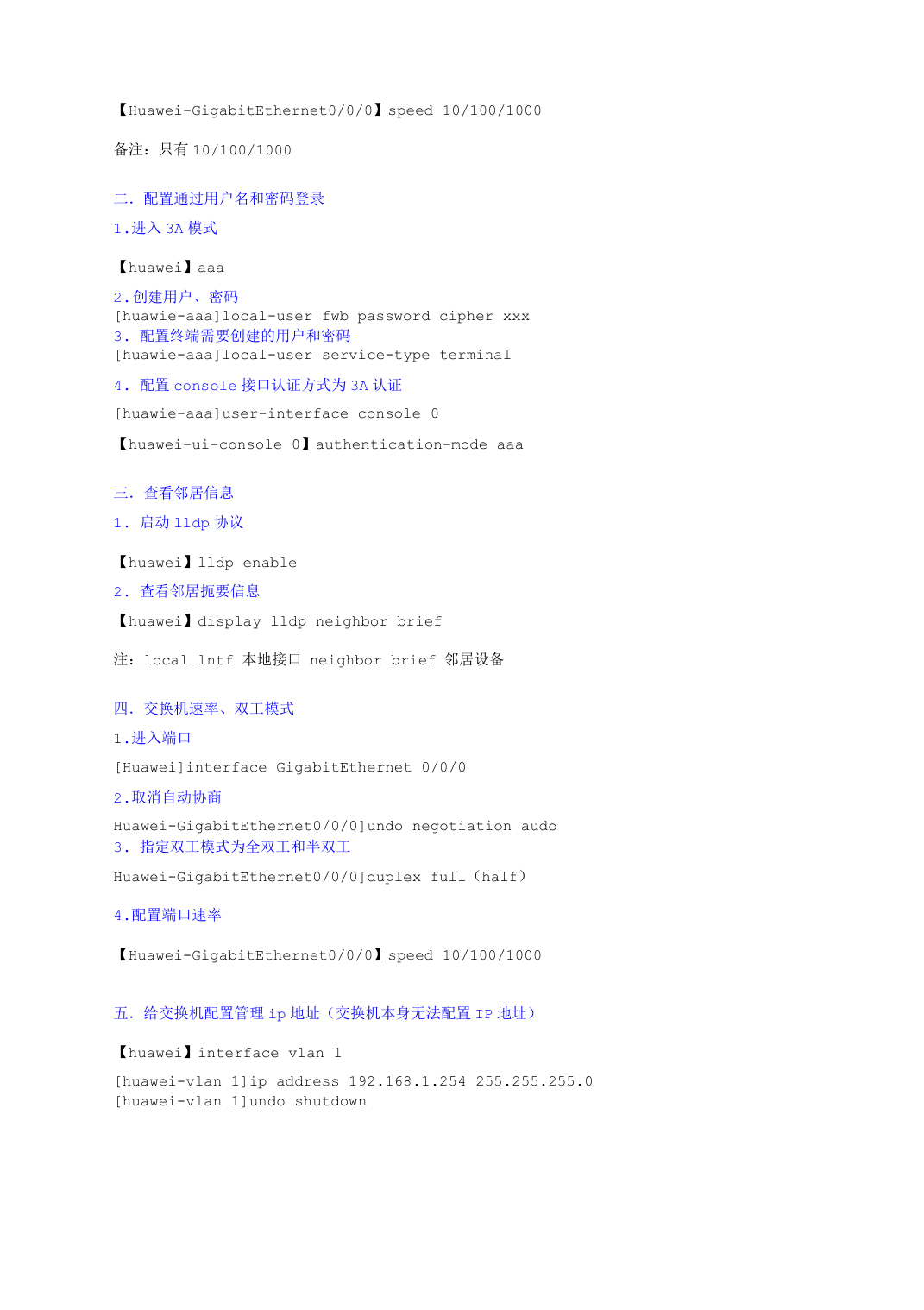

备注：只有 10/100/1000
二．配置通过用户名和密码登录
1.进入 3A 模式
【huawei】aaa
2.创建用户、密码
[huawie-aaa]local-user fwb password cipher xxx
3. 配置终端需要创建的用户和密码
[huawie-aaa]local-user service-type terminal
4. 配置 console 接口认证方式为 3A 认证
[huawie-aaa]user-interface console 0
【huawei-ui-console 0】authentication-mode aaa
三．查看邻居信息
1. 启动 lldp 协议
【huawei】lldp enable
2. 查看邻居扼要信息
【huawei】display lldp neighbor brief
注：local lntf 本地接口 neighbor brief 邻居设备
四．交换机速率、双工模式
1.进入端口
[Huawei]interface GigabitEthernet 0/0/0
2.取消自动协商
Huawei-GigabitEthernet0/0/0]undo negotiation audo
3. 指定双工模式为全双工和半双工
Huawei-GigabitEthernet0/0/0]duplex full（half）
4.配置端口速率
【Huawei-GigabitEthernet0/0/0】speed 10/100/1000
五．给交换机配置管理 ip 地址（交换机本身无法配置 IP 地址）
【huawei】interface vlan 1
[huawei-vlan 1]ip address 192.168.1.254 255.255.255.0
[huawei-vlan 1]undo shutdown

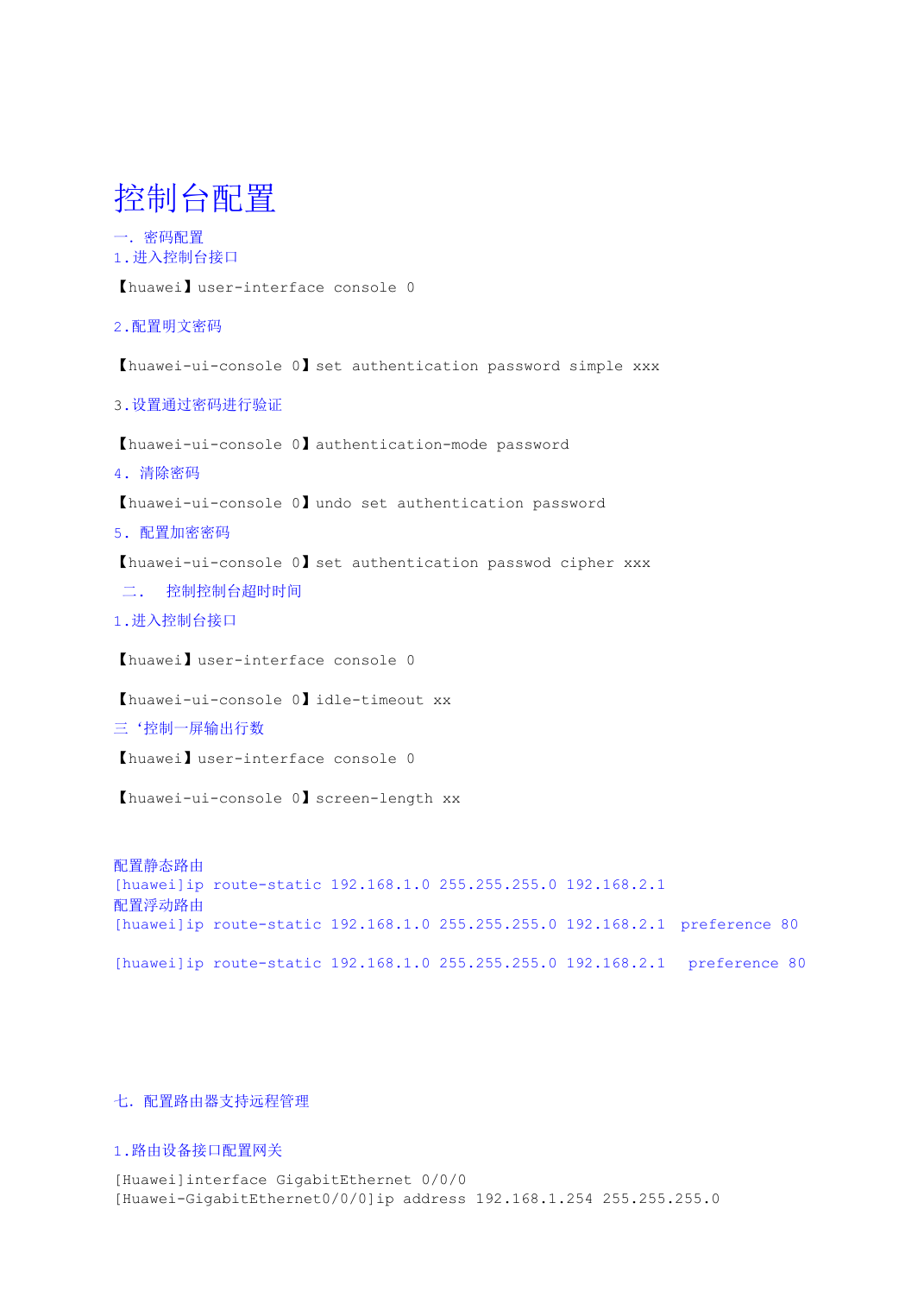

控制台配置
一．密码配置
1.进入控制台接口
【huawei】user-interface console 0
2.配置明文密码
【huawei-ui-console 0】set authentication password simple xxx
3.设置通过密码进行验证
【huawei-ui-console 0】authentication-mode password
4. 清除密码
【huawei-ui-console 0】undo set authentication password
5. 配置加密密码
【huawei-ui-console 0】set authentication passwod cipher xxx
二. 控制控制台超时时间
1.进入控制台接口
【huawei】user-interface console 0
【huawei-ui-console 0】idle-timeout xx
三‘控制一屏输出行数
【huawei】user-interface console 0
【huawei-ui-console 0】screen-length xx
配置静态路由
[huawei]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1
配置浮动路由
[huawei]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1 preference 80
[huawei]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1
preference 80
七．配置路由器支持远程管理
1.路由设备接口配置网关
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

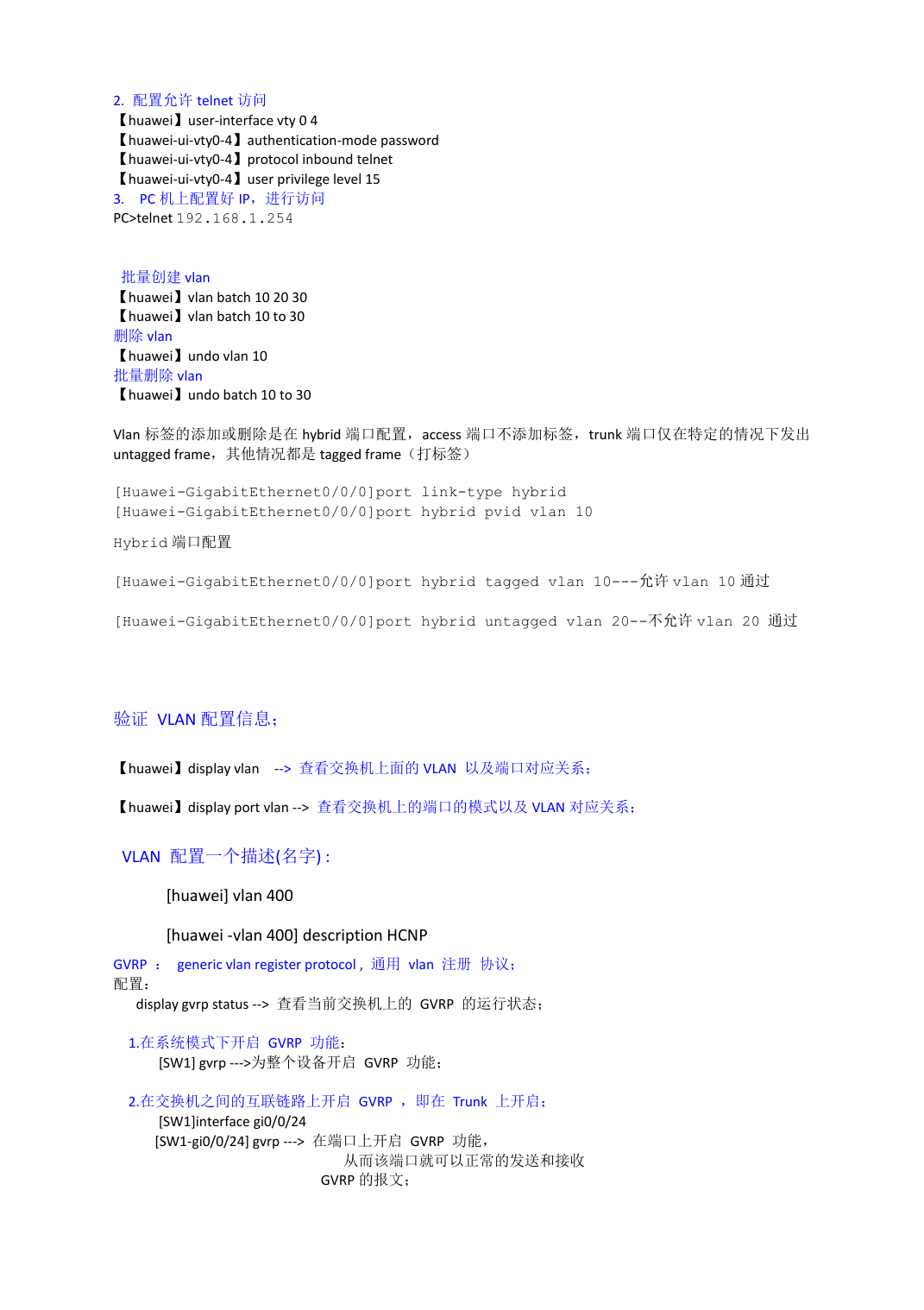

2. 配置允许 telnet 访问
【huawei】user-interface vty 0 4
【huawei-ui-vty0-4】authentication-mode password
【huawei-ui-vty0-4】protocol inbound telnet
【huawei-ui-vty0-4】user privilege level 15
3. PC 机上配置好 IP，进行访问
PC>telnet 192.168.1.254
批量创建 vlan
【huawei】vlan batch 10 20 30
【huawei】vlan batch 10 to 30
删除 vlan
【huawei】undo vlan 10
批量删除 vlan
【huawei】undo batch 10 to 30
Vlan 标签的添加或删除是在 hybrid 端口配置，access 端口不添加标签，trunk 端口仅在特定的情况下发出
untagged frame，其他情况都是 tagged frame（打标签）
[Huawei-GigabitEthernet0/0/0]port link-type hybrid
[Huawei-GigabitEthernet0/0/0]port hybrid pvid vlan 10
Hybrid 端口配置
[Huawei-GigabitEthernet0/0/0]port hybrid tagged vlan 10---允许 vlan 10 通过
[Huawei-GigabitEthernet0/0/0]port hybrid untagged vlan 20--不允许 vlan 20 通过
验证 VLAN 配置信息；
【huawei】display vlan --> 查看交换机上面的 VLAN 以及端口对应关系；
【huawei】display port vlan --> 查看交换机上的端口的模式以及 VLAN 对应关系；
VLAN 配置一个描述(名字) :
[huawei] vlan 400
[huawei -vlan 400] description HCNP
GVRP ： generic vlan register protocol , 通用 vlan 注册 协议；
配置：
display gvrp status --> 查看当前交换机上的 GVRP 的运行状态；
1.在系统模式下开启 GVRP 功能：
[SW1] gvrp --->为整个设备开启 GVRP 功能；
2.在交换机之间的互联链路上开启 GVRP ，即在 Trunk 上开启；
[SW1]interface gi0/0/24
[SW1-gi0/0/24] gvrp ---> 在端口上开启 GVRP 功能，
从而该端口就可以正常的发送和接收
GVRP 的报文；

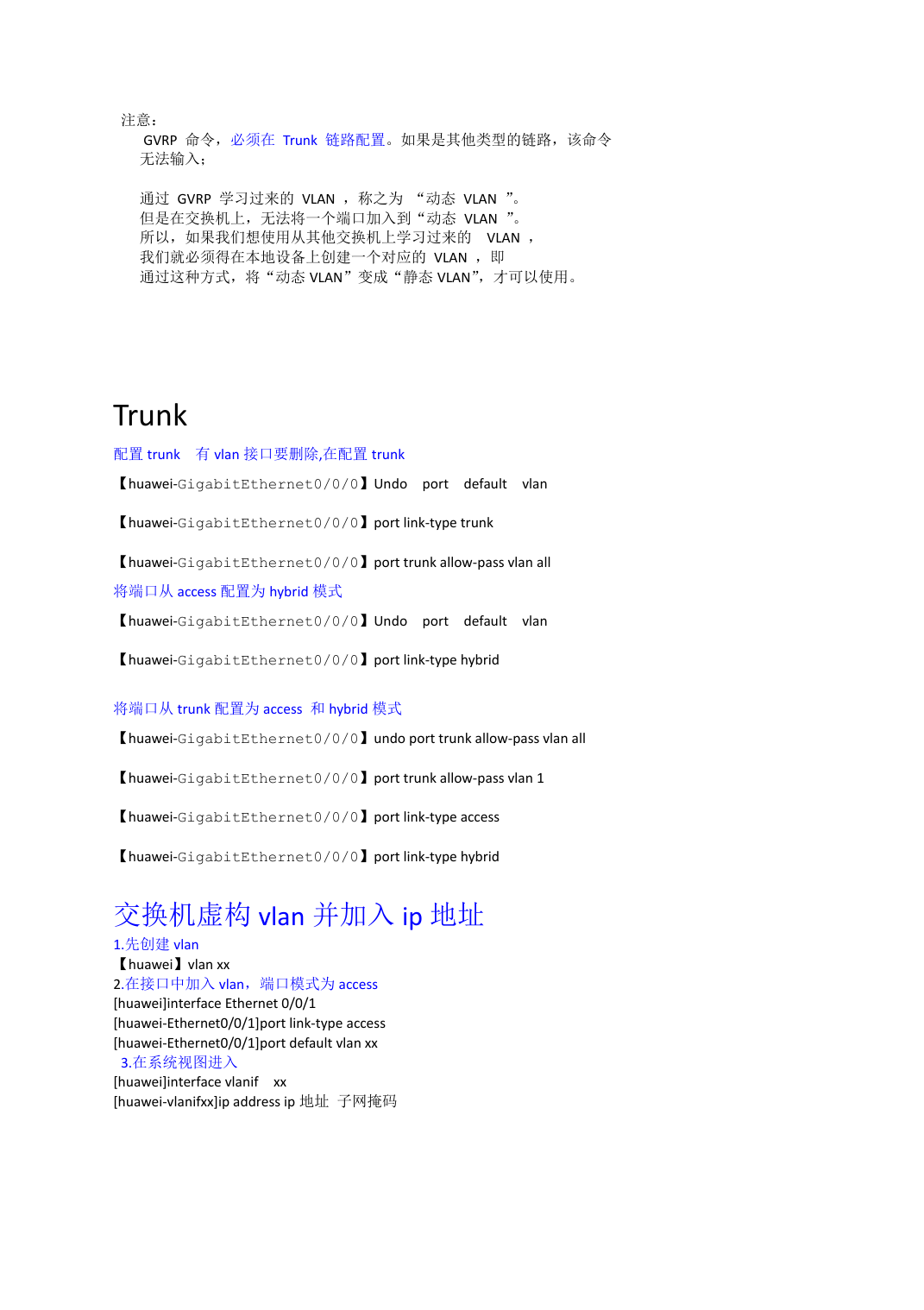

注意：
GVRP 命令，必须在 Trunk 链路配置。如果是其他类型的链路，该命令
无法输入；
通过 GVRP 学习过来的 VLAN ，称之为 “动态 VLAN ”。
但是在交换机上，无法将一个端口加入到“动态 VLAN ”。
所以，如果我们想使用从其他交换机上学习过来的 VLAN ，
我们就必须得在本地设备上创建一个对应的 VLAN ，即
通过这种方式，将“动态 VLAN”变成“静态 VLAN”，才可以使用。
Trunk
配置 trunk 有 vlan 接口要删除,在配置 trunk
【huawei-GigabitEthernet0/0/0】Undo port default
vlan
【huawei-GigabitEthernet0/0/0】port link-type trunk
【huawei-GigabitEthernet0/0/0】port trunk allow-pass vlan all
将端口从 access 配置为 hybrid 模式
【huawei-GigabitEthernet0/0/0】Undo port default
vlan
【huawei-GigabitEthernet0/0/0】port link-type hybrid
将端口从 trunk 配置为 access 和 hybrid 模式
【huawei-GigabitEthernet0/0/0】undo port trunk allow-pass vlan all
【huawei-GigabitEthernet0/0/0】port trunk allow-pass vlan 1
【huawei-GigabitEthernet0/0/0】port link-type access
【huawei-GigabitEthernet0/0/0】port link-type hybrid
交换机虚构 vlan 并加入 ip 地址
1.先创建 vlan
【huawei】vlan xx
2.在接口中加入 vlan，端口模式为 access
[huawei]interface Ethernet 0/0/1
[huawei-Ethernet0/0/1]port link-type access
[huawei-Ethernet0/0/1]port default vlan xx
3.在系统视图进入
[huawei]interface vlanif
[huawei-vlanifxx]ip address ip 地址 子网掩码
xx

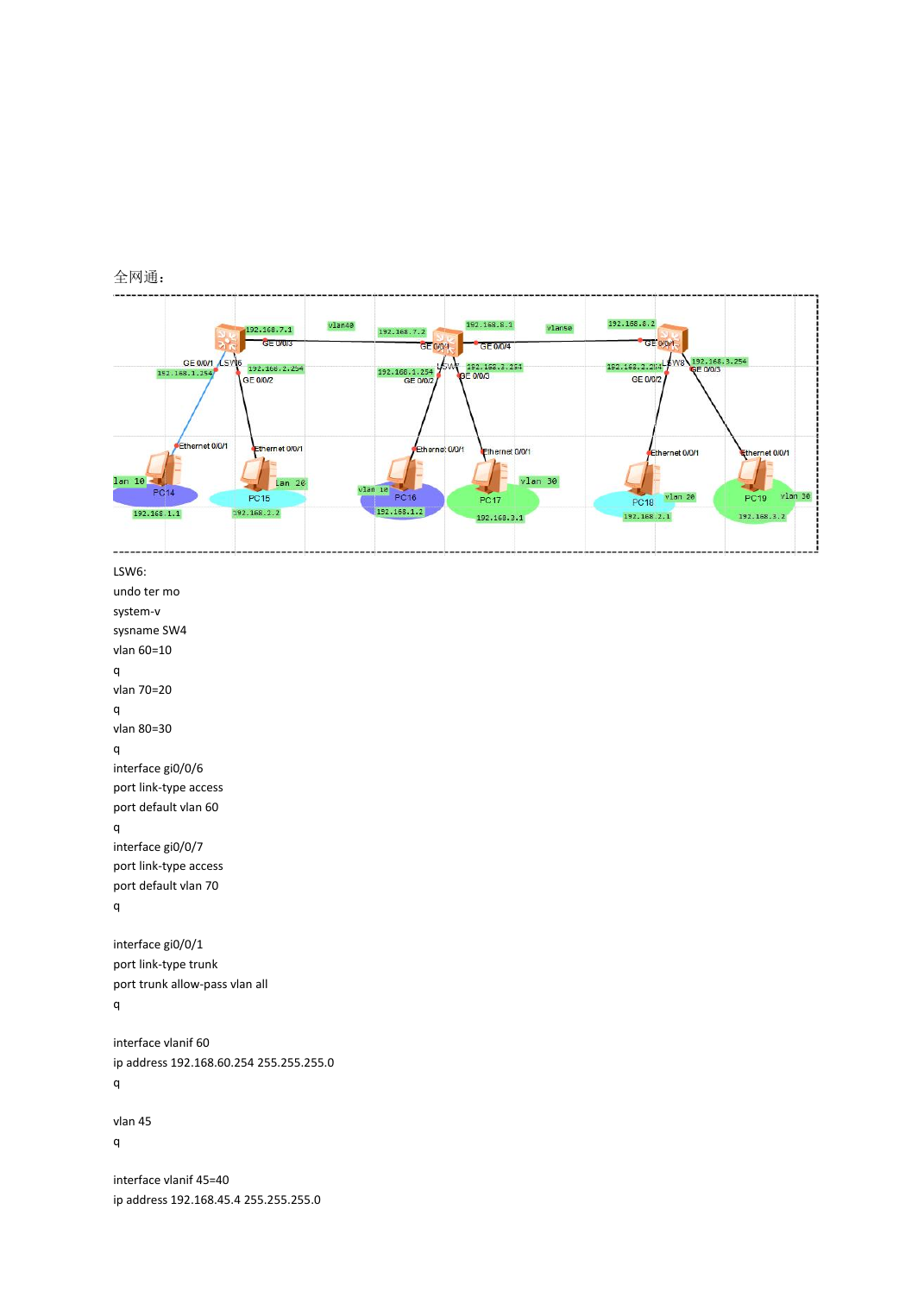

全网通：
LSW6:
undo ter mo
system-v
sysname SW4
vlan 60=10
q
vlan 70=20
q
vlan 80=30
q
interface gi0/0/6
port link-type access
port default vlan 60
q
interface gi0/0/7
port link-type access
port default vlan 70
q
interface gi0/0/1
port link-type trunk
port trunk allow-pass vlan all
q
interface vlanif 60
ip address 192.168.60.254 255.255.255.0
q
vlan 45
q
interface vlanif 45=40
ip address 192.168.45.4 255.255.255.0
q
ip route-static 192.168.70.0 255.255.255.0 192.168.45.5
ip route-static 192.168.80.0 255.255.255.0 192.168.45.5
----------------------------------------------------------------

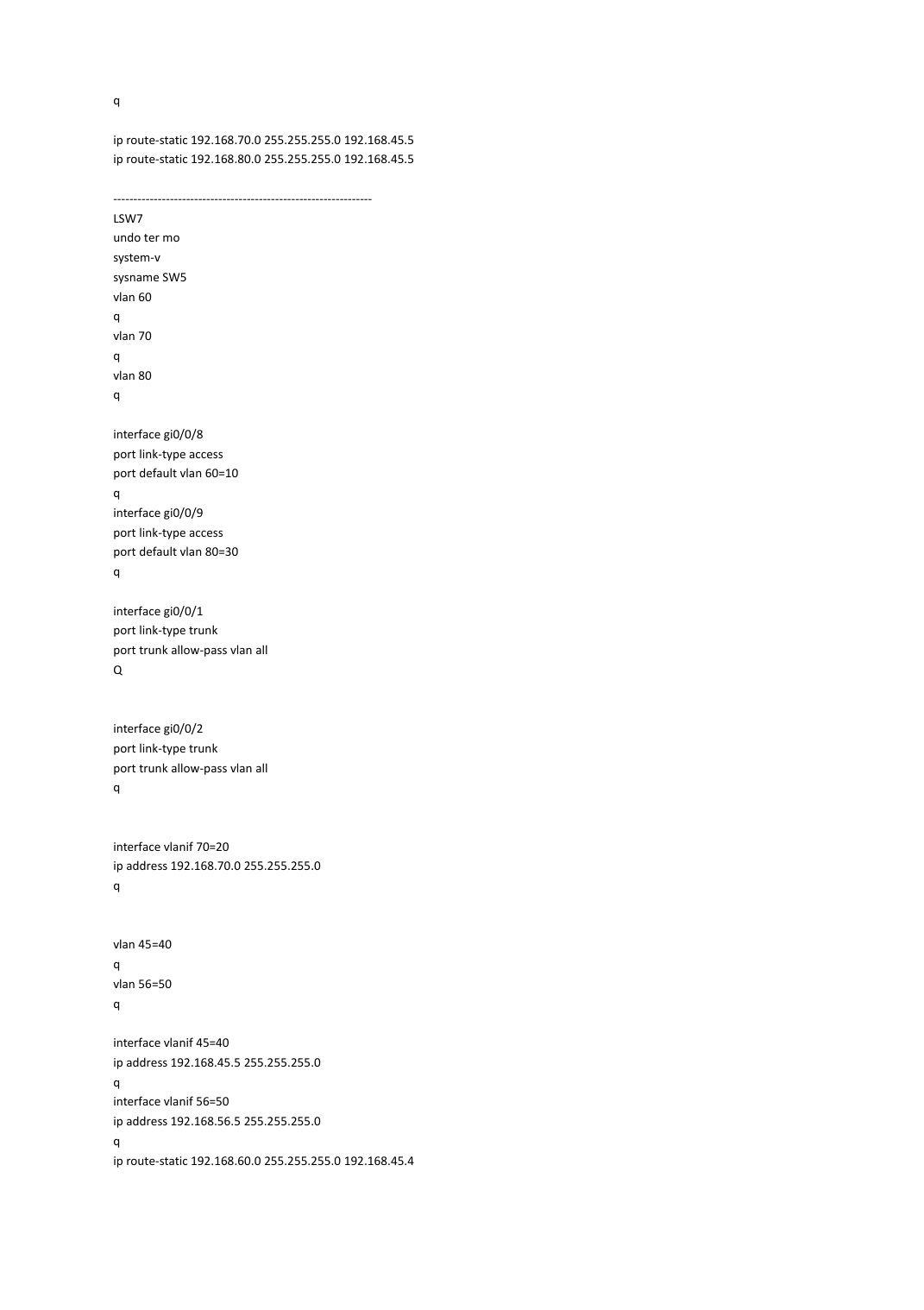

LSW7
undo ter mo
system-v
sysname SW5
vlan 60
q
vlan 70
q
vlan 80
q
interface gi0/0/8
port link-type access
port default vlan 60=10
q
interface gi0/0/9
port link-type access
port default vlan 80=30
q
interface gi0/0/1
port link-type trunk
port trunk allow-pass vlan all
Q
interface gi0/0/2
port link-type trunk
port trunk allow-pass vlan all
q
interface vlanif 70=20
ip address 192.168.70.0 255.255.255.0
q
vlan 45=40
q
vlan 56=50
q
interface vlanif 45=40
ip address 192.168.45.5 255.255.255.0
q
interface vlanif 56=50
ip address 192.168.56.5 255.255.255.0
q
ip route-static 192.168.60.0 255.255.255.0 192.168.45.4
ip route-static 192.168.80.0 255.255.255.0 192.168.56.6
----------------------------------------------------------------

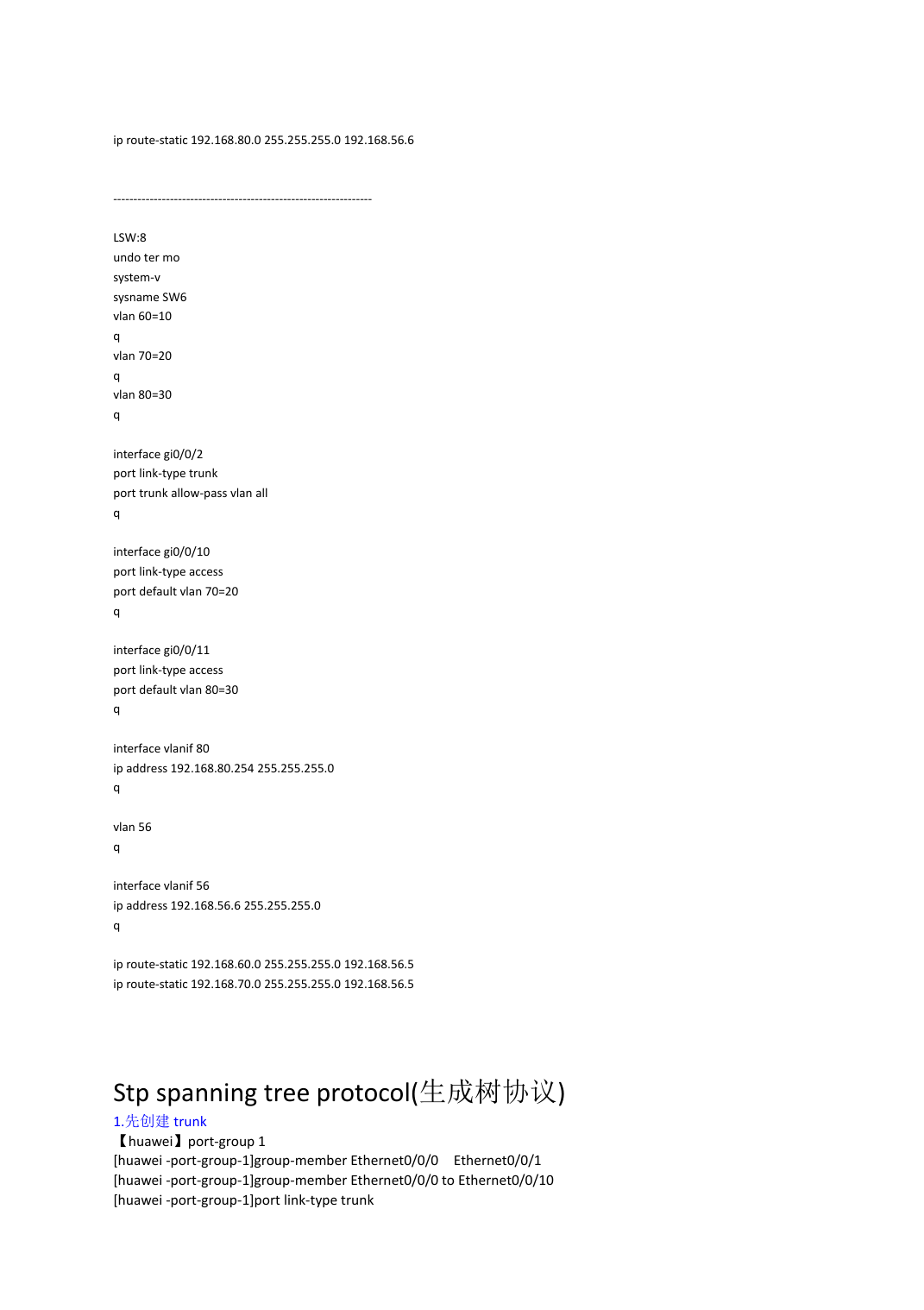

LSW:8
undo ter mo
system-v
sysname SW6
vlan 60=10
q
vlan 70=20
q
vlan 80=30
q
interface gi0/0/2
port link-type trunk
port trunk allow-pass vlan all
q
interface gi0/0/10
port link-type access
port default vlan 70=20
q
interface gi0/0/11
port link-type access
port default vlan 80=30
q
interface vlanif 80
ip address 192.168.80.254 255.255.255.0
q
vlan 56
q
interface vlanif 56
ip address 192.168.56.6 255.255.255.0
q
ip route-static 192.168.60.0 255.255.255.0 192.168.56.5
ip route-static 192.168.70.0 255.255.255.0 192.168.56.5
Stp spanning tree protocol(生成树协议)
1.先创建 trunk
【huawei】port-group 1
[huawei -port-group-1]group-member Ethernet0/0/0 Ethernet0/0/1
[huawei -port-group-1]group-member Ethernet0/0/0 to Ethernet0/0/10
[huawei -port-group-1]port link-type trunk
