    1.实训项目分析
    2.实验组网拓扑搭建
    3.设计方案
    3.1子网规划及配置网络信息
    3.2 VLAN间路由
    3.3配置ospf路由协议
    3.4对RT2路由配置NAT及ACL
    4.实验测试
    实训总结

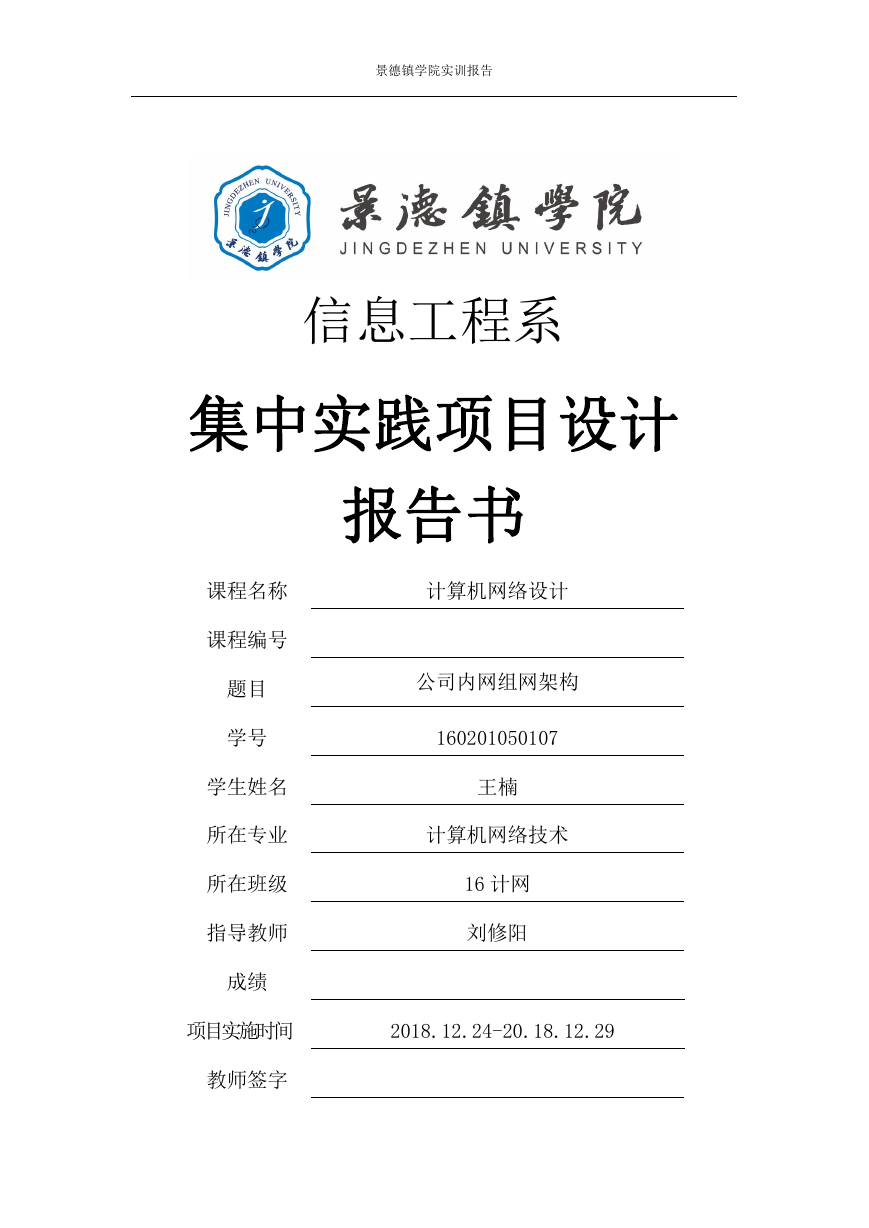

    景德镇学院实训报告 信息工程系 集中实践项目设计 报告书 课程名称 课程编号 题目 学号 学生姓名 所在专业 所在班级 指导教师 成绩 计算机网络设计 公司内网组网架构 160201050107 王楠 计算机网络技术 16 计网 刘修阳 项目实施时间 2018.12.24-20.18.12.29 教师签字

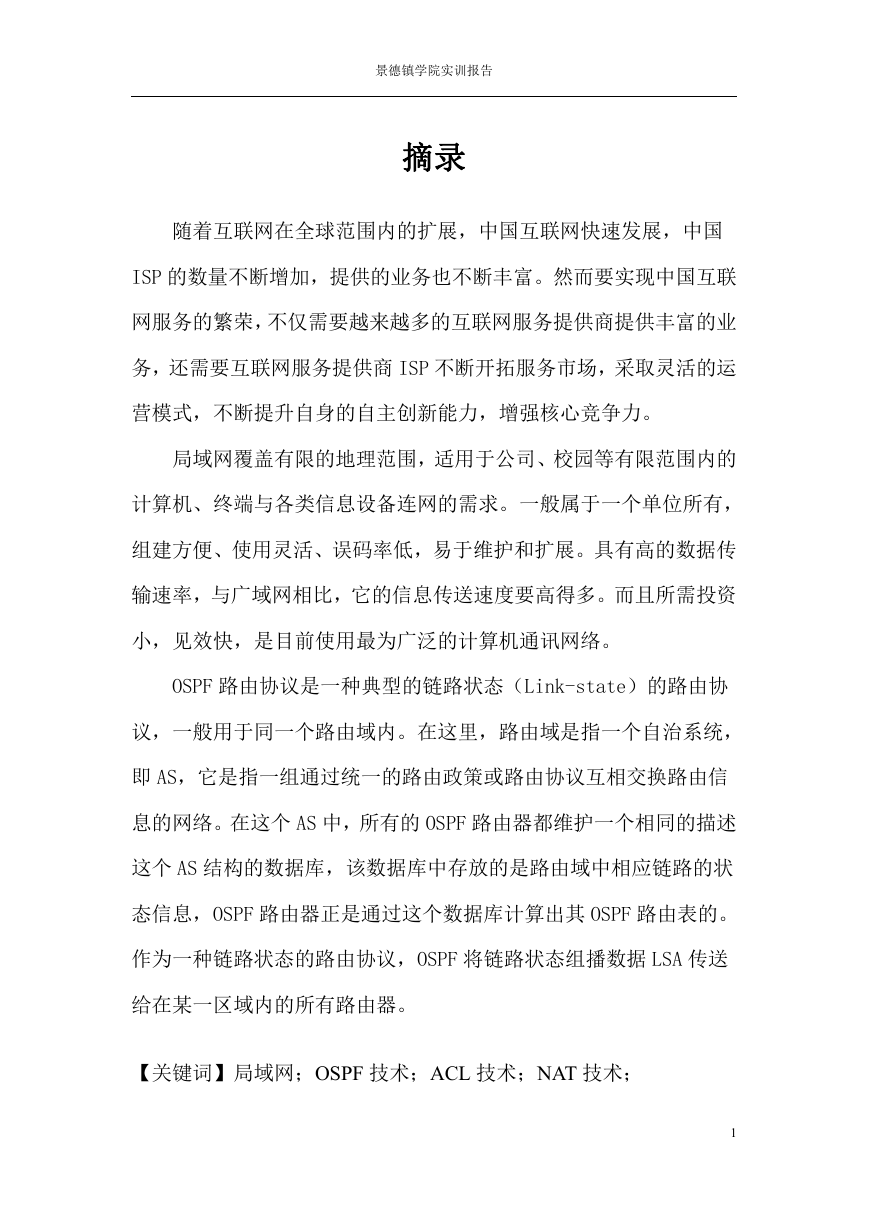

    景德镇学院实训报告 摘录 随着互联网在全球范围内的扩展，中国互联网快速发展，中国 ISP 的数量不断增加，提供的业务也不断丰富。然而要实现中国互联 网服务的繁荣，不仅需要越来越多的互联网服务提供商提供丰富的业 务，还需要互联网服务提供商 ISP 不断开拓服务市场，采取灵活的运 营模式，不断提升自身的自主创新能力，增强核心竞争力。 局域网覆盖有限的地理范围，适用于公司、校园等有限范围内的 计算机、终端与各类信息设备连网的需求。一般属于一个单位所有， 组建方便、使用灵活、误码率低，易于维护和扩展。具有高的数据传 输速率，与广域网相比，它的信息传送速度要高得多。而且所需投资 小，见效快，是目前使用最为广泛的计算机通讯网络。 OSPF 路由协议是一种典型的链路状态（Link-state）的路由协 议，一般用于同一个路由域内。在这里，路由域是指一个自治系统， 即 AS，它是指一组通过统一的路由政策或路由协议互相交换路由信 息的网络。在这个 AS 中，所有的 OSPF 路由器都维护一个相同的描述 这个 AS 结构的数据库，该数据库中存放的是路由域中相应链路的状 态信息，OSPF 路由器正是通过这个数据库计算出其 OSPF 路由表的。 作为一种链路状态的路由协议，OSPF 将链路状态组播数据 LSA 传送 给在某一区域内的所有路由器。 【关键词】局域网；OSPF 技术；ACL 技术；NAT 技术； 1

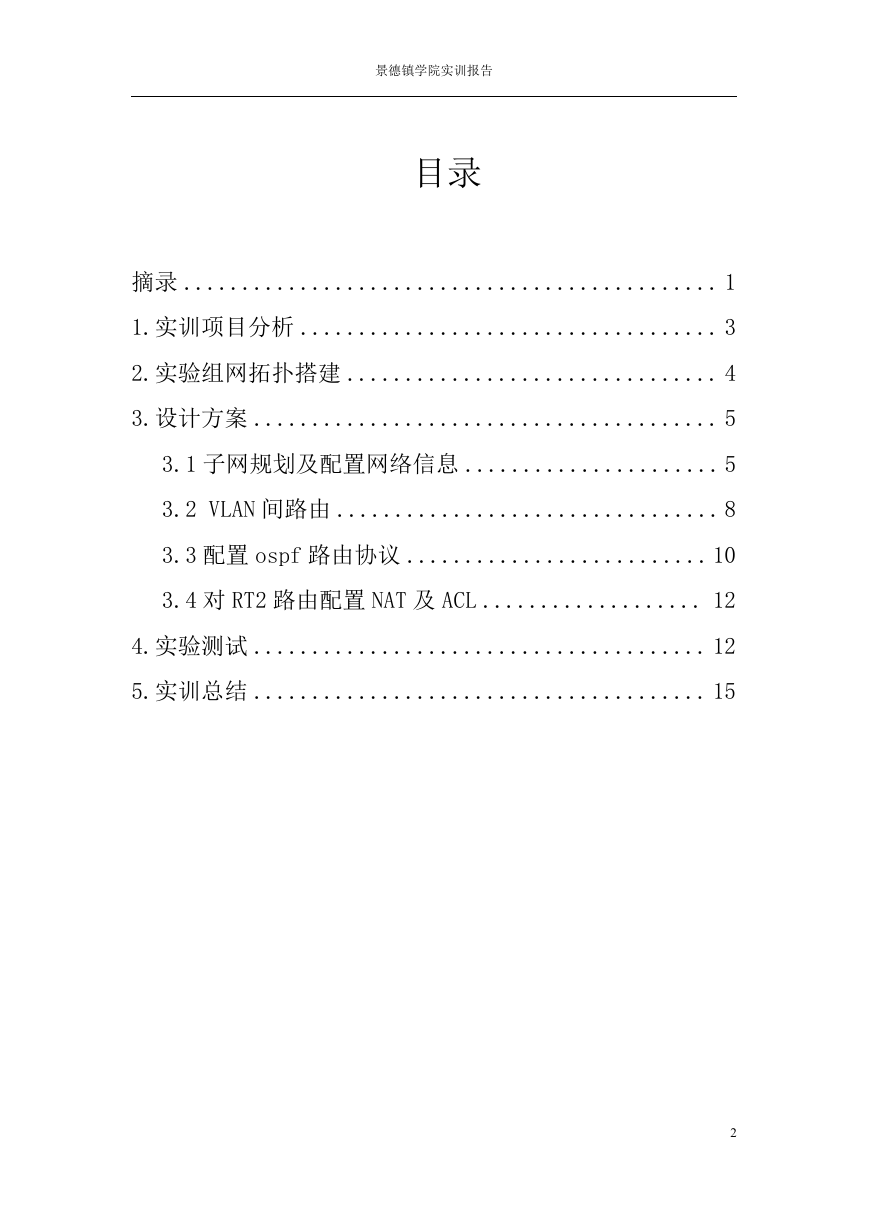

    景德镇学院实训报告 目录 摘录 .............................................. 1 1.实训项目分析 .................................... 3 2.实验组网拓扑搭建 ................................ 4 3.设计方案 ........................................ 5 3.1 子网规划及配置网络信息 ...................... 5 3.2 VLAN 间路由 ................................. 8 3.3 配置 ospf 路由协议 .......................... 10 3.4 对 RT2 路由配置 NAT 及 ACL ................... 12 4.实验测试 ....................................... 12 5.实训总结 ....................................... 15 2

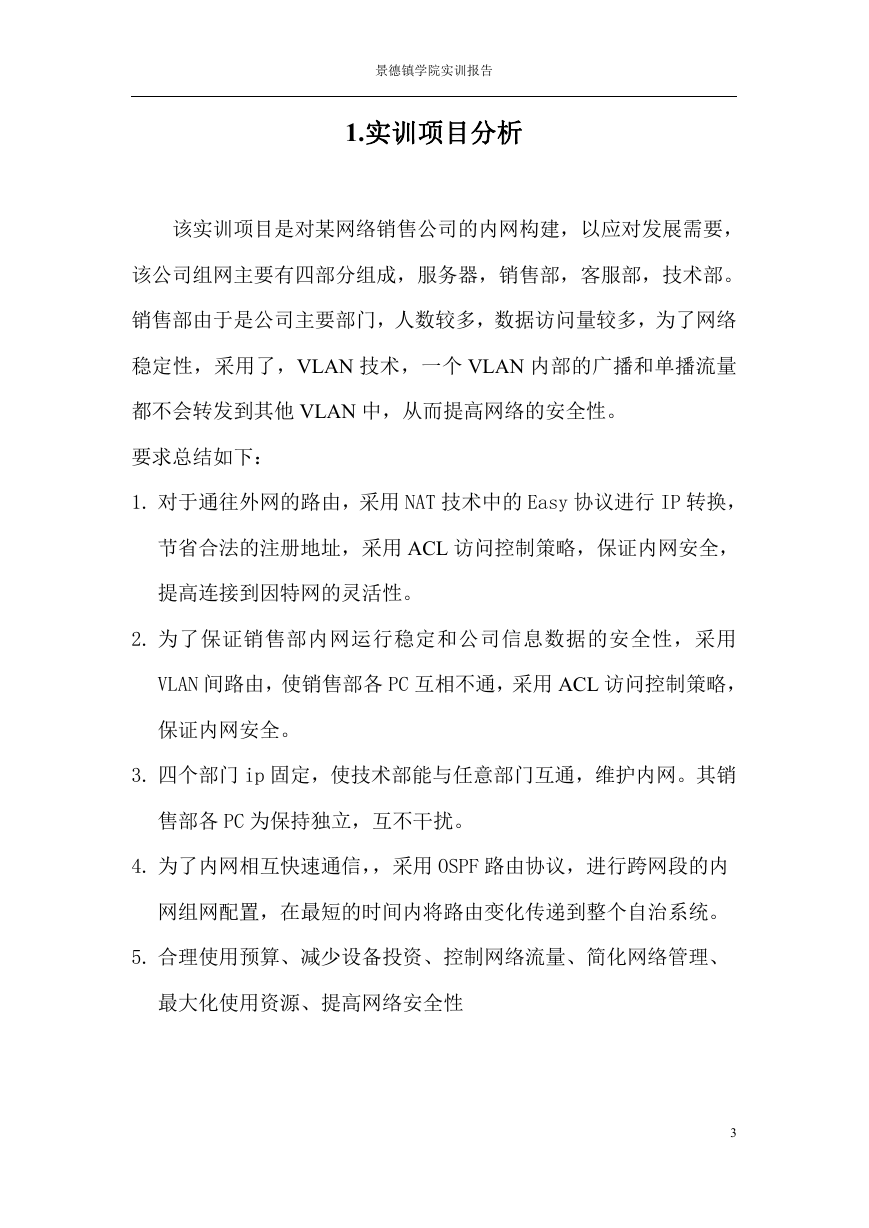

    景德镇学院实训报告 1.实训项目分析 该实训项目是对某网络销售公司的内网构建，以应对发展需要， 该公司组网主要有四部分组成，服务器，销售部，客服部，技术部。 销售部由于是公司主要部门，人数较多，数据访问量较多，为了网络 稳定性，采用了，VLAN 技术，一个 VLAN 内部的广播和单播流量 都不会转发到其他 VLAN 中，从而提高网络的安全性。 要求总结如下： 1. 对于通往外网的路由，采用 NAT 技术中的 Easy 协议进行 IP 转换， 节省合法的注册地址，采用 ACL 访问控制策略，保证内网安全， 提高连接到因特网的灵活性。 2. 为了保证销售部内网运行稳定和公司信息数据的安全性，采用 VLAN 间路由，使销售部各 PC 互相不通，采用 ACL 访问控制策略， 保证内网安全。 3. 四个部门 ip 固定，使技术部能与任意部门互通，维护内网。其销 售部各 PC 为保持独立，互不干扰。 4. 为了内网相互快速通信，，采用 OSPF 路由协议，进行跨网段的内 网组网配置，在最短的时间内将路由变化传递到整个自治系统。 5. 合理使用预算、减少设备投资、控制网络流量、简化网络管理、 最大化使用资源、提高网络安全性 3

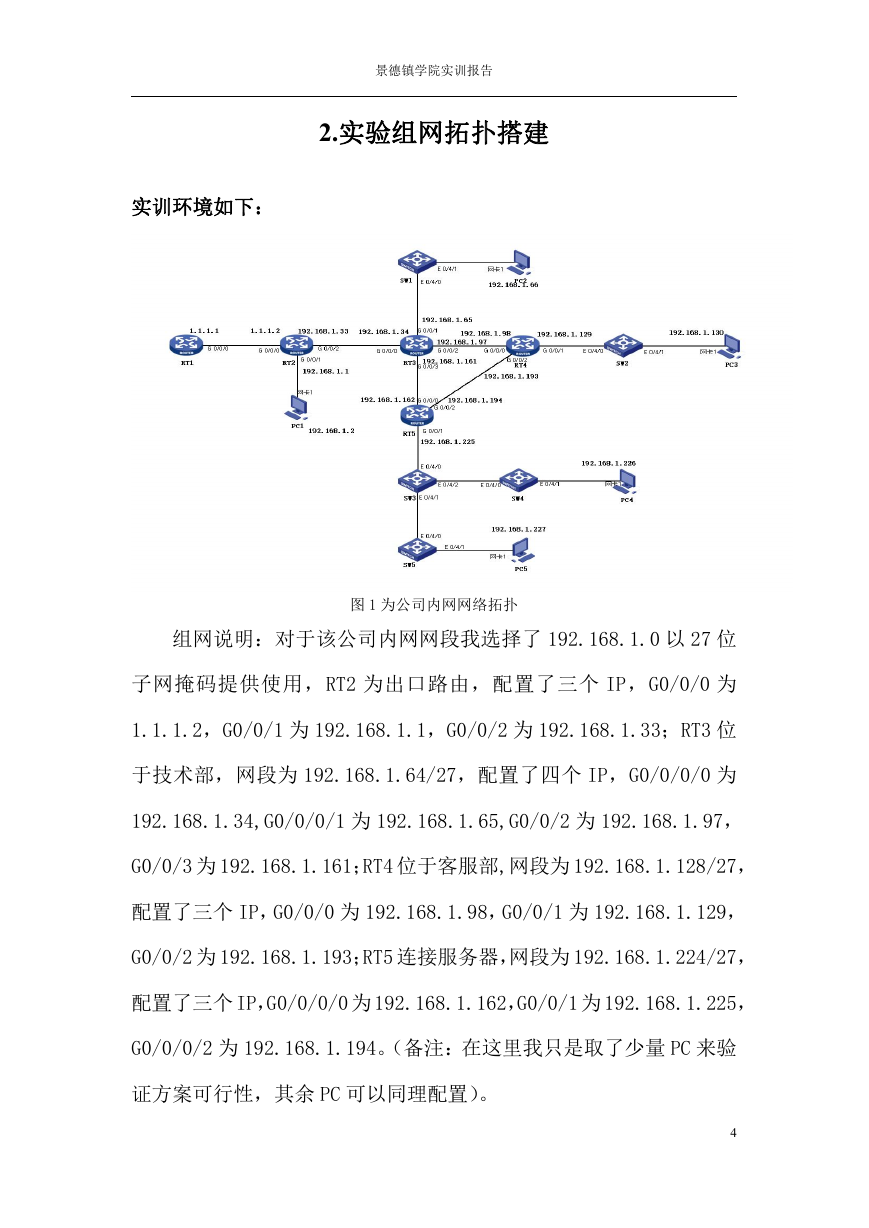

    景德镇学院实训报告 2.实验组网拓扑搭建 实训环境如下： 图 1 为公司内网网络拓扑 组网说明：对于该公司内网网段我选择了 192.168.1.0 以 27 位 子网掩码提供使用，RT2 为出口路由，配置了三个 IP，G0/0/0 为 1.1.1.2，G0/0/1 为 192.168.1.1，G0/0/2 为 192.168.1.33；RT3 位 于技术部，网段为 192.168.1.64/27，配置了四个 IP，G0/0/0/0 为 192.168.1.34,G0/0/0/1 为 192.168.1.65,G0/0/2 为 192.168.1.97， G0/0/3 为 192.168.1.161；RT4 位于客服部,网段为 192.168.1.128/27， 配置了三个 IP，G0/0/0 为 192.168.1.98，G0/0/1 为 192.168.1.129， G0/0/2 为 192.168.1.193；RT5 连接服务器，网段为 192.168.1.224/27， 配置了三个 IP，G0/0/0/0 为 192.168.1.162，G0/0/1 为 192.168.1.225， G0/0/0/2 为 192.168.1.194。（备注：在这里我只是取了少量 PC 来验 证方案可行性，其余 PC 可以同理配置）。 4

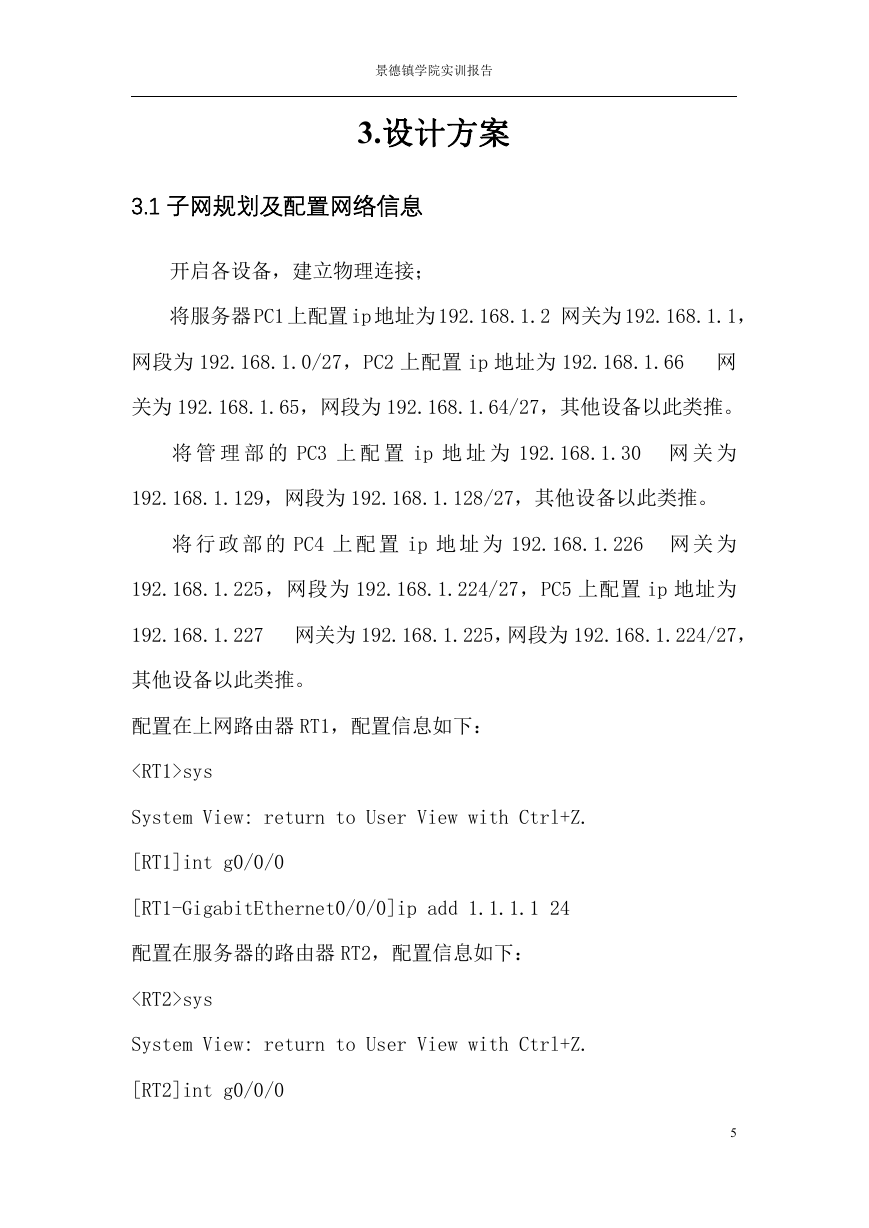

    景德镇学院实训报告 3.设计方案 3.1 子网规划及配置网络信息 开启各设备，建立物理连接； 将服务器 PC1 上配置 ip 地址为 192.168.1.2 网关为 192.168.1.1， 网段为 192.168.1.0/27，PC2 上配置 ip 地址为 192.168.1.66 网 关为 192.168.1.65，网段为 192.168.1.64/27，其他设备以此类推。 将 管 理 部 的 PC3 上 配 置 ip 地 址 为 192.168.1.30 网 关 为 192.168.1.129，网段为 192.168.1.128/27，其他设备以此类推。 将 行 政 部 的 PC4 上 配 置 ip 地 址 为 192.168.1.226 网 关 为 192.168.1.225，网段为 192.168.1.224/27，PC5 上配置 ip 地址为 192.168.1.227 网关为 192.168.1.225，网段为 192.168.1.224/27， 其他设备以此类推。 配置在上网路由器 RT1，配置信息如下： sys System View: return to User View with Ctrl+Z. [RT1]int g0/0/0 [RT1-GigabitEthernet0/0/0]ip add 1.1.1.1 24 配置在服务器的路由器 RT2，配置信息如下： sys System View: return to User View with Ctrl+Z. [RT2]int g0/0/0 5

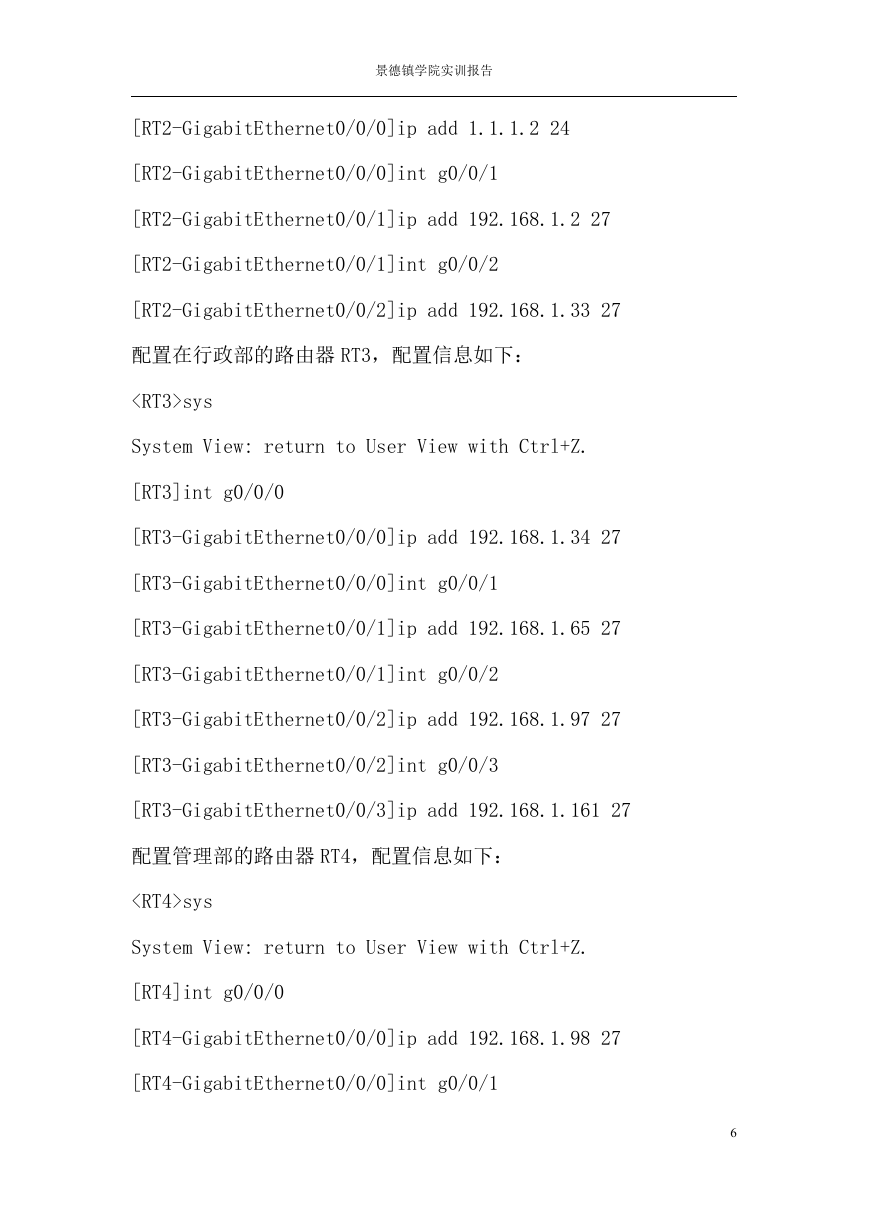

    景德镇学院实训报告 [RT2-GigabitEthernet0/0/0]ip add 1.1.1.2 24 [RT2-GigabitEthernet0/0/0]int g0/0/1 [RT2-GigabitEthernet0/0/1]ip add 192.168.1.2 27 [RT2-GigabitEthernet0/0/1]int g0/0/2 [RT2-GigabitEthernet0/0/2]ip add 192.168.1.33 27 配置在行政部的路由器 RT3，配置信息如下： sys System View: return to User View with Ctrl+Z. [RT3]int g0/0/0 [RT3-GigabitEthernet0/0/0]ip add 192.168.1.34 27 [RT3-GigabitEthernet0/0/0]int g0/0/1 [RT3-GigabitEthernet0/0/1]ip add 192.168.1.65 27 [RT3-GigabitEthernet0/0/1]int g0/0/2 [RT3-GigabitEthernet0/0/2]ip add 192.168.1.97 27 [RT3-GigabitEthernet0/0/2]int g0/0/3 [RT3-GigabitEthernet0/0/3]ip add 192.168.1.161 27 配置管理部的路由器 RT4，配置信息如下： sys System View: return to User View with Ctrl+Z. [RT4]int g0/0/0 [RT4-GigabitEthernet0/0/0]ip add 192.168.1.98 27 [RT4-GigabitEthernet0/0/0]int g0/0/1 6

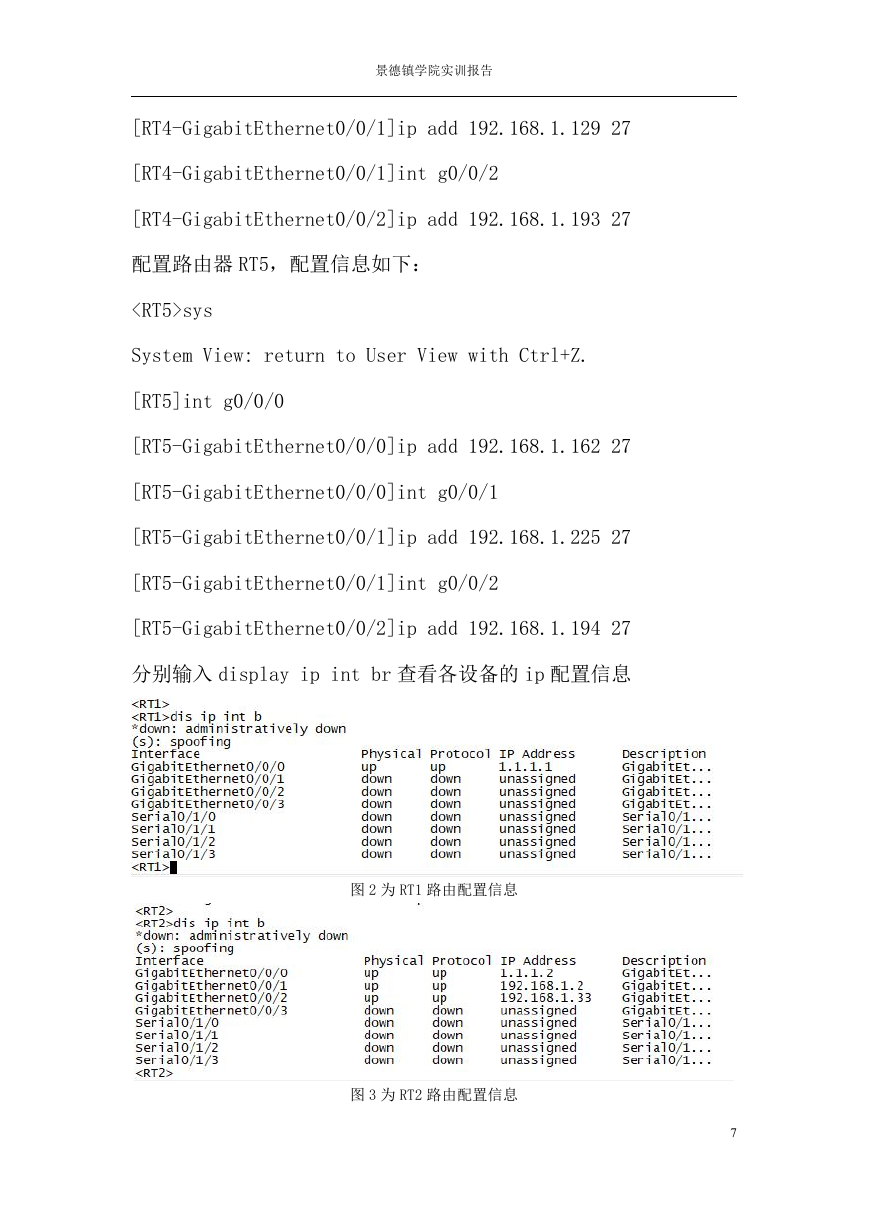

    景德镇学院实训报告 [RT4-GigabitEthernet0/0/1]ip add 192.168.1.129 27 [RT4-GigabitEthernet0/0/1]int g0/0/2 [RT4-GigabitEthernet0/0/2]ip add 192.168.1.193 27 配置路由器 RT5，配置信息如下： sys System View: return to User View with Ctrl+Z. [RT5]int g0/0/0 [RT5-GigabitEthernet0/0/0]ip add 192.168.1.162 27 [RT5-GigabitEthernet0/0/0]int g0/0/1 [RT5-GigabitEthernet0/0/1]ip add 192.168.1.225 27 [RT5-GigabitEthernet0/0/1]int g0/0/2 [RT5-GigabitEthernet0/0/2]ip add 192.168.1.194 27 分别输入 display ip int br 查看各设备的 ip 配置信息 图 2 为 RT1 路由配置信息 图 3 为 RT2 路由配置信息 7
