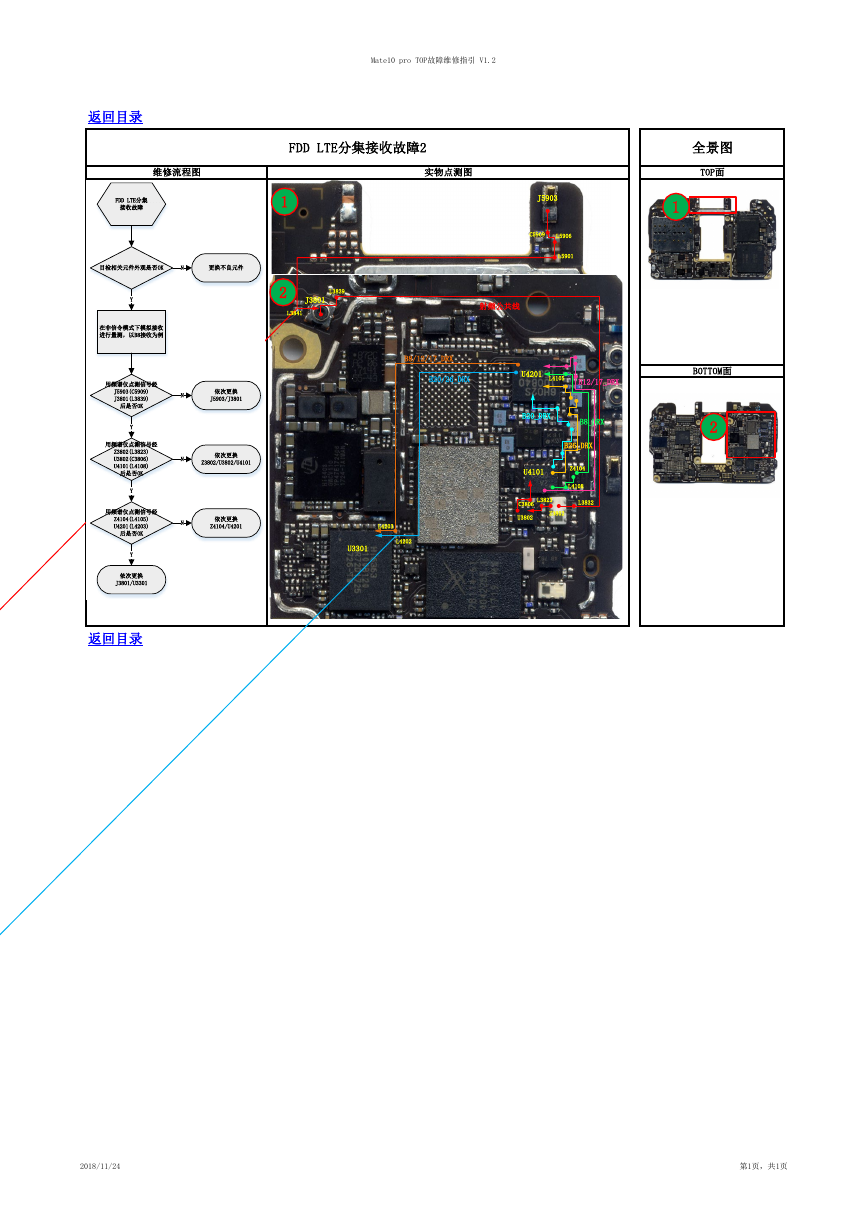

Mate10 pro TOP故障维修指引 V1.2 返回目录 FDD LTE分集接收故障2 维修流程图 实物点测图 FDD LTE分集 接收故障 1 J5903 C5909 L5906 L5901 2 L3839 J3801 L3841 射频公共线 B8/12/17_DRX B20/26_DRX U4201 L4105 B12/17_DRX B20_DRX B8_DRX B26_DRX Z4104 L4108 L3832 U4101 L3823 C3806 U3802 Z3802 L4203 L4202 U3301 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B8接收为例 用频谱仪点测信号经 J5903(C5909) J3801(L3839) 后是否OK Y 用频谱仪点测信号经 Z3802(L3823) U3802(C3806) U4101(L4108) 后是否OK Y 用频谱仪点测信号经 Z4104(L4105) U4201(L4203) 后是否OK Y 依次更换 J3801/U3301 返回目录 N N N 依次更换 J5903/J3801 依次更换 Z3802/U3802/U4101 依次更换 Z4104/U4201 全景图 TOP面 1 BOTTOM面 2 2018/11/24 第1页，共1页
