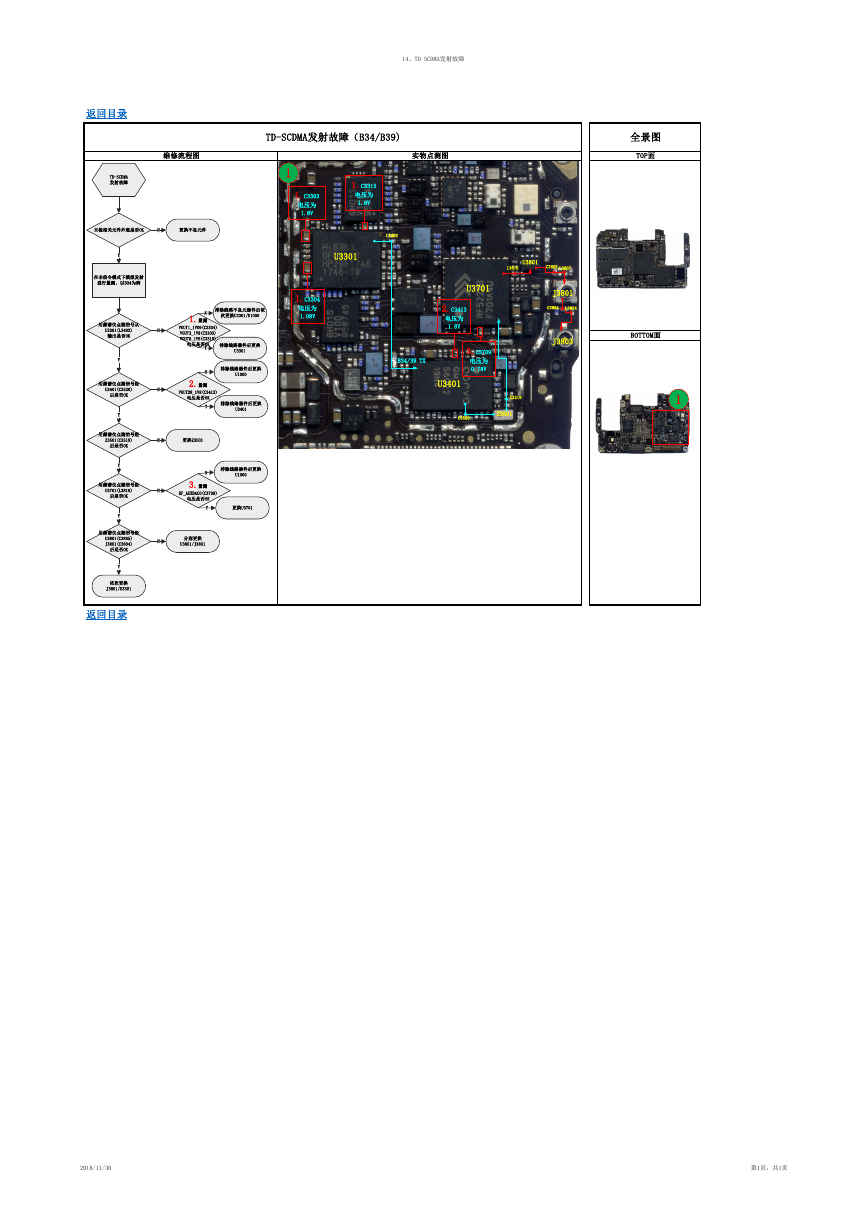

14、TD SCDMA发射故障 TD-SCDMA发射故障（B34/B39) 维修流程图 实物点测图 全景图 TOP面 目检相关元件外观是否OK N 更换不良元件 1 1.C3303 电压为 1.8V 1.C3315 电压为 1.8V L3402 U3301 U3801 L3810 C3805 L3807 J3801 C3804 L3824 J3803 BOTTOM面 U3701 2.C3413 电压为 1.8V 3.C3709 电压为 0.78V U3401 B34/39 TX C3519 C3520 Z3501 1 返回目录 TD-SCDMA 发射故障 Y 在非信令模式下模拟发射 进行量测，以B34为例 用频谱仪点测信号从 U3301(L3402) 输出是否OK Y 用频谱仪点测信号经 U3401(C3520) 后是否OK Y 用频谱仪点测信号经 Z3501(C3519) 后是否OK Y 用频谱仪点测信号经 U3701(L3810) 后是否OK Y 用频谱仪点测信号经 U3801(C3805) J3801(C3804) 后是否OK Y 依次更换 J3801/U3301 返回目录 排除线路不良元器件后依 次更换U3301/U1000 N 1.量测 1.C3304 电压为 1.08V N N N N N VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y N 2.量测 VOUT28_1V8(C3413) 电压是否OK 更换Z3501 Y N 排除线路器件后更换 U3301 排除线路器件后更换 U1000 排除线路器件后更换 U3401 排除线路器件后更换 U1000 3.量测 RF_AUXDAC0(C3709) 电压是否OK Y 更换U3701 分别更换 U3801/J3801 2018/11/30 第1页，共1页
