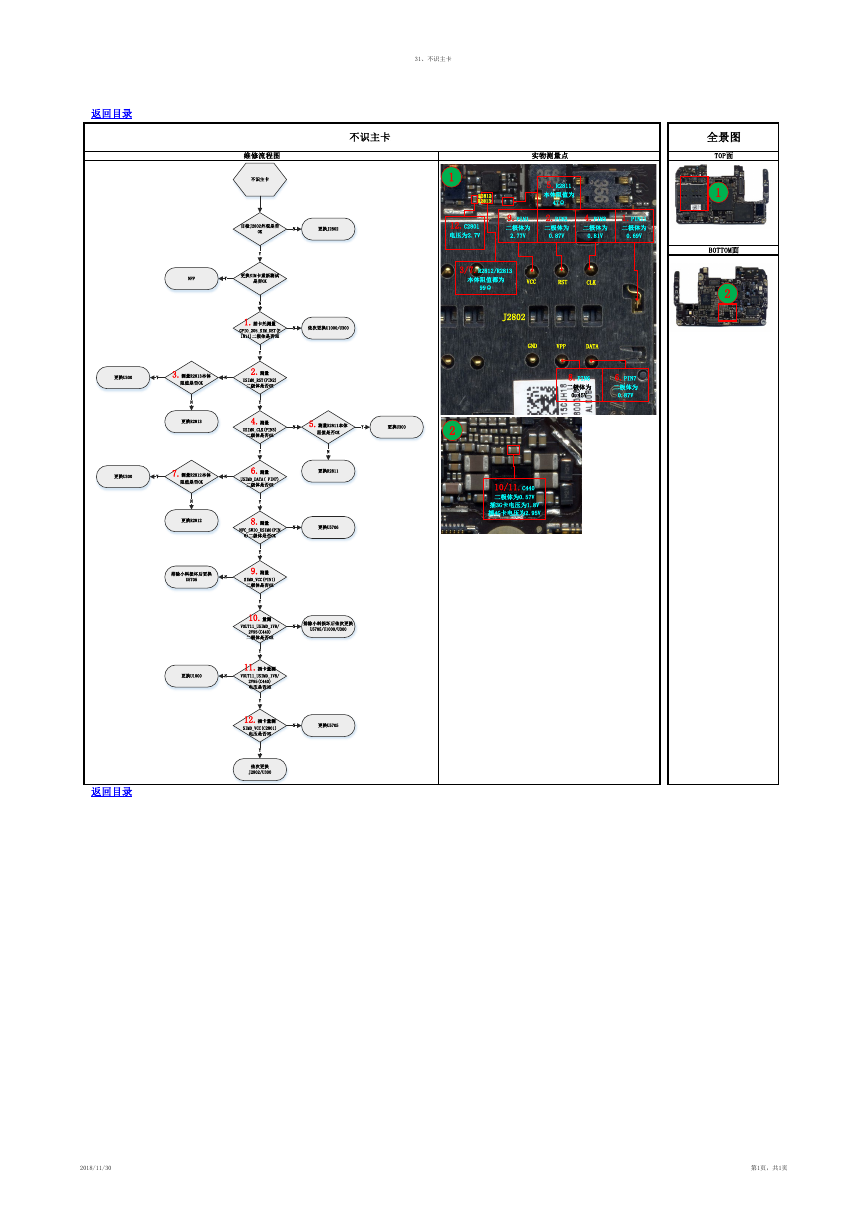

返回目录 不识主卡 维修流程图 不识主卡 N 更换J2802 目检J2802外观是否 OK Y NFF Y 更换SIM卡重新测试 是否OK 31、不识主卡 全景图 TOP面 1 BOTTOM面 2 1 R2812 R2813 实物测量点 5.R2811 本体阻值为 47Ω 12.C2801 电压为2.7V 9.PIN1 二极体为 2.77V 2.PIN2 二极体为 0.87V 4.PIN3 二极体为 0.81V 1.PIN11 二极体为 0.69V 3/7.R2812/R2813 本体阻值都为 99Ω VCC RST CLK J2802 GND VPP DATA 8.PIN6 二极体为 0.45V 6.PIN7 二极体为 0.87V 更换U300 Y 3.测量R2813本体 阻值是否OK N 更换R2813 更换U300 Y 7.测量R2812本体 阻值是否OK N N N 5.测量R2811本体 阻值是否OK Y 更换U300 2 10/11.C440 二极体为0.57V 插3G卡电压为1.8V 插4G卡电压为2.95V N 依次更换U1000/U300 N 1.插卡托测量 GPIO_205_SIM_DET(P IN11)二极体是否OK Y 2.测量 USIM0_RST(PIN2) 二级体是否OK Y 4.测量 USIM0_CLK(PIN3) 二级体是否OK Y N 6.测量 USIM0_DATA( PIN7) 二级体是否OK 更换R2811 N Y 更换R2812 8.测量 NFC_SWIO_USIM0(PIN 6)二级体是否OK N 更换U5706 排除小料损坏后更换 U5705 N Y 9.测量 SIM0_VCC(PIN1) 二极体是否OK Y 10.量测 VOUT11_USIM0_1V8/ N 2V95(C440) 二极体是否OK Y 11.插卡量测 排除小料损坏后依次更换 U5705/U1000/U300 更换U1000 N VOUT11_USIM0_1V8/ 2V95(C440) 电压是否OK Y 12.插卡量测 SIM0_VCC(C2801) 电压是否OK Y 依次更换 J2802/U300 N 更换U5705 返回目录 2018/11/30 第1页，共1页
