2017 年安徽师范大学数字电子技术基础考研真题一。（10 分，每题 5 分）简答题∶ 1、解释竞争冒险现象及其原因。 2、简述时序逻辑电路的特点。二.（15 分，每空 3 分）填空题∶ 1、在 TTL 与非门、异或门、集电极开路与非门和三态门中，能实现总线功能的门为（）。 2、和 8421 码 1010100 等值的二进制数为（）。 3、静态 RAM 有 8 根数据线，11 根地址线，用两片这样的 RAM 构成 8 位 RAM，则其容量为（）。 4、门控 RS 锁存器（同步 RS 触发器）、维持阻塞 D 触发器、主从 JK 触发器中抗干扰最强的为（）。 5、A=A1A2、B=B1B2 为两个无符号二进制数，两数相加，其结果 S2 的最小项之和表达式为（）。三。（10 分，每题 5 分）化简题∶ 1、用公式法化 2、利用卡洛图化简四.（50 分）分析题∶ 1、（10 分）分析如图所示组合逻辑电路的功能。 2、（15 分）分析如图所示逻辑功能。 3、（15 分）分析图示波形 V01、V02，并用 74161、3-8 译码器和少量门电路实现，其中 CP 为输入波形。要求∶ （1）列出计数器状态与 V01、V02 的真值表;

（2）画出逻辑电路图。 4、（10 分）已知输入信号 A、B 的波形和输出 Y1、Y2、Y3、Y4;的波形如图所示，试分析判断各为哪种逻辑门，并画出相应逻辑门图符号，写出相应逻辑表达式。五。（65 分）综合设计题∶ 1、（15 分）设计一个三变量偶检验逻辑电路。当三变量 A、B、C 输入组合中的"1"的个数为偶数时 F=1，否则 F=0。选用 8 选 1 数选器或门电路实现该逻辑电路。要求∶ （1）列出该电路 F（A，B，C）的真值表和表达式; （2）画出逻辑电路图。 2、（15 分）请用最少器件设计一个健身房照明控制电路，该健身房有东、南和西门，每门旁都有一个开关，每个开关都能独立控制灯的开关，控制电路功能如下∶ （1）当某一门开关接通，灯亮;开关断，灯灭; （2）当某一门开关接通，灯亮;此时另一开关接通，灯灭; （3）三个门开关均接通时，灯亮。 3、（15 分）试用 555 定时器设计一个输出脉冲宽度为 t=10ms 的单稳态触发器，假设定时

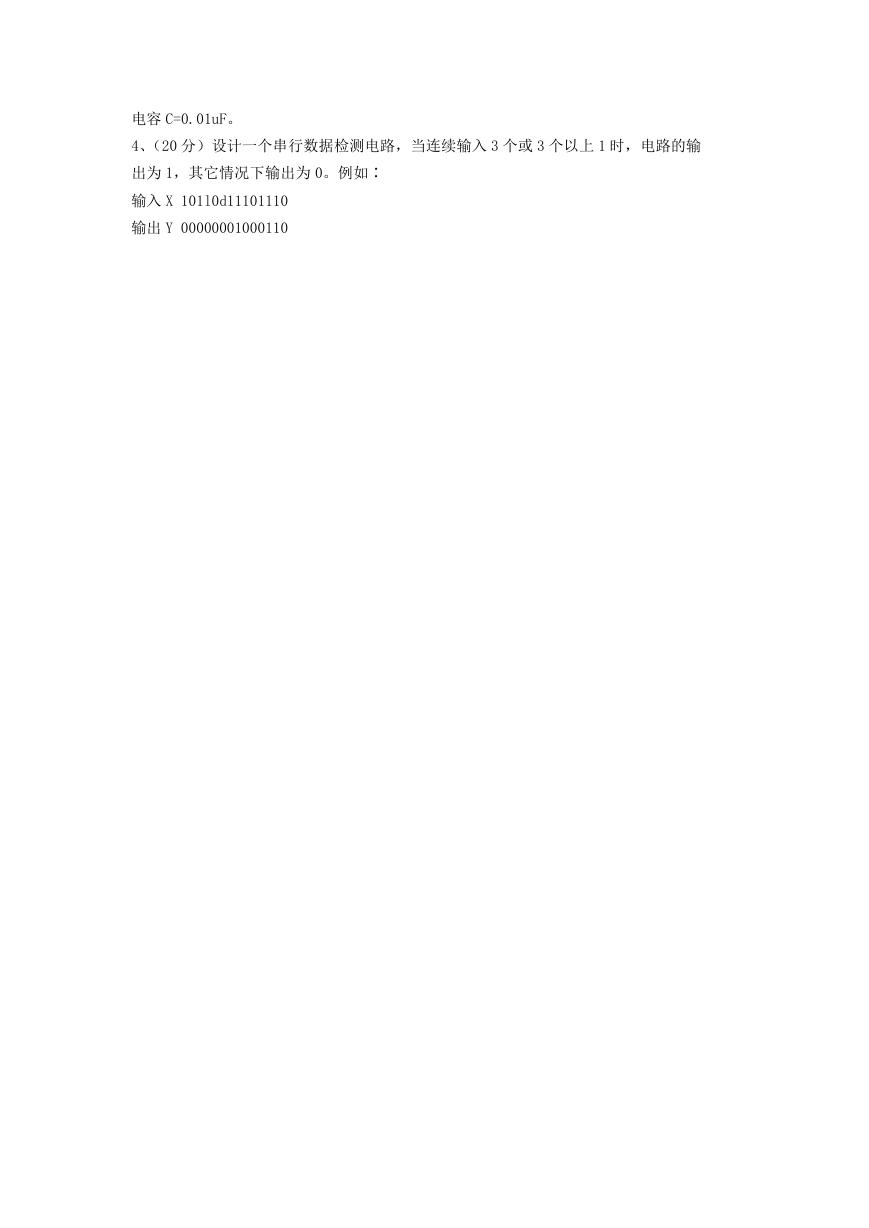

电容 C=0.01uF。 4、（20 分）设计一个串行数据检测电路，当连续输入 3 个或 3 个以上 1 时，电路的输出为 1，其它情况下输出为 0。例如∶ 输入 X 101l0d11101110 输出 Y 00000001000110
