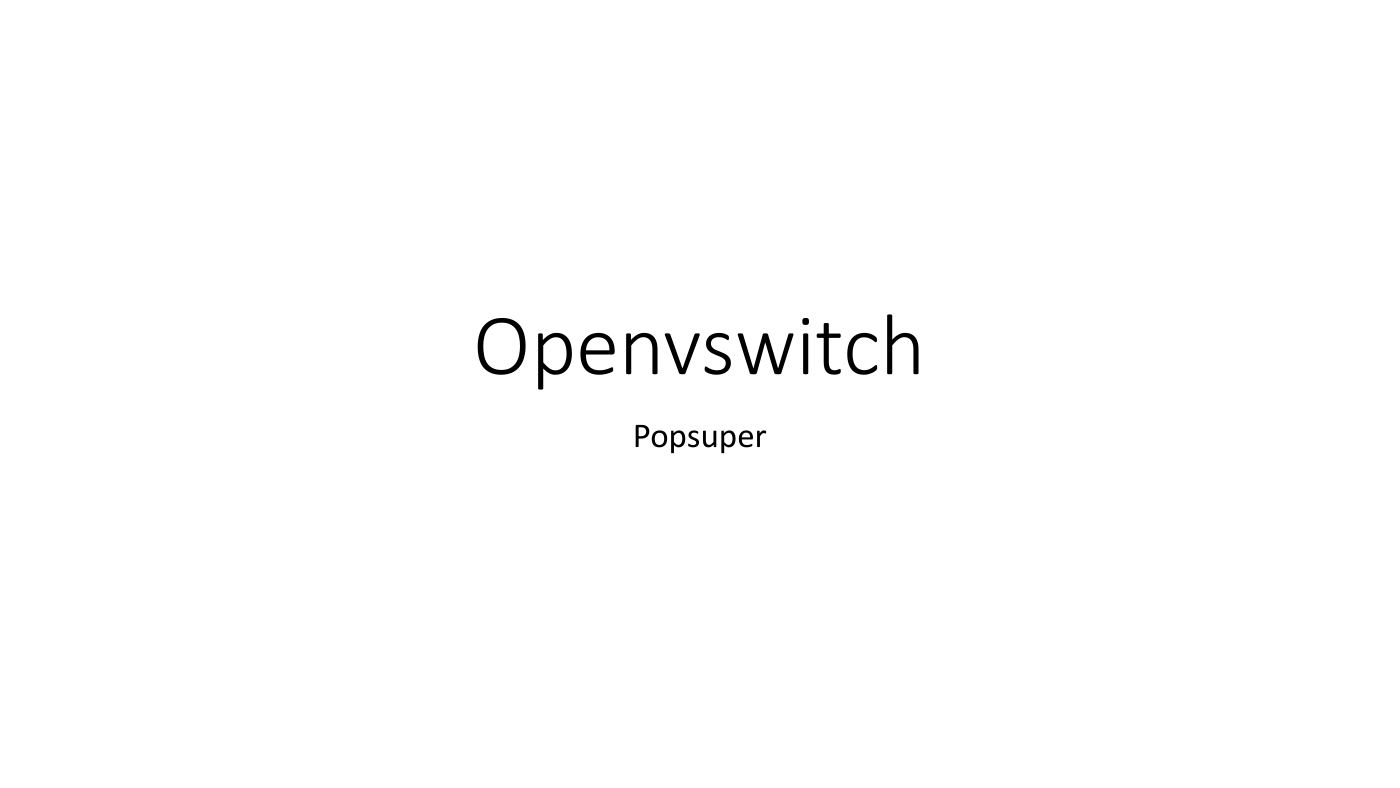

Openvswitch Popsuper

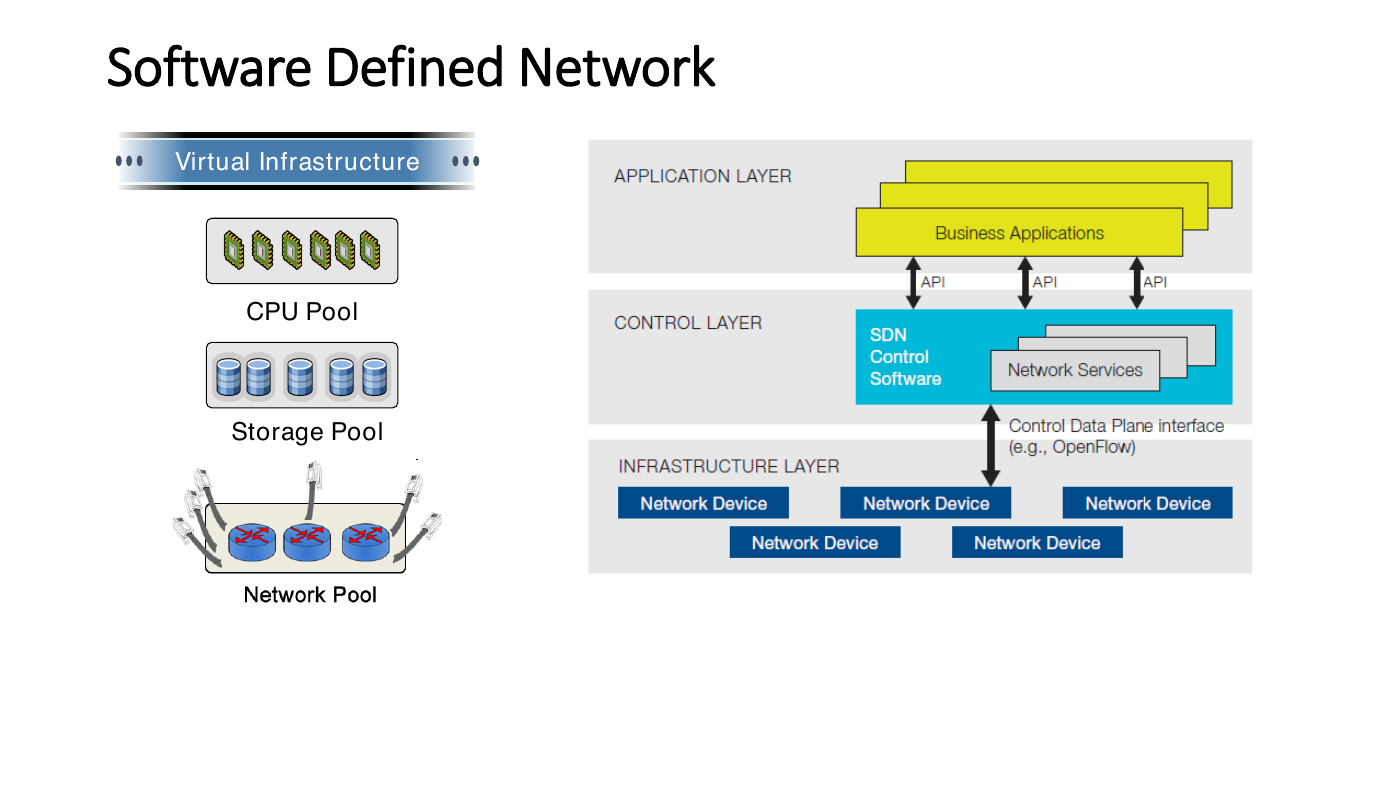

Software Defined Network Virtual Infrastructure CPU Pool Storage Pool

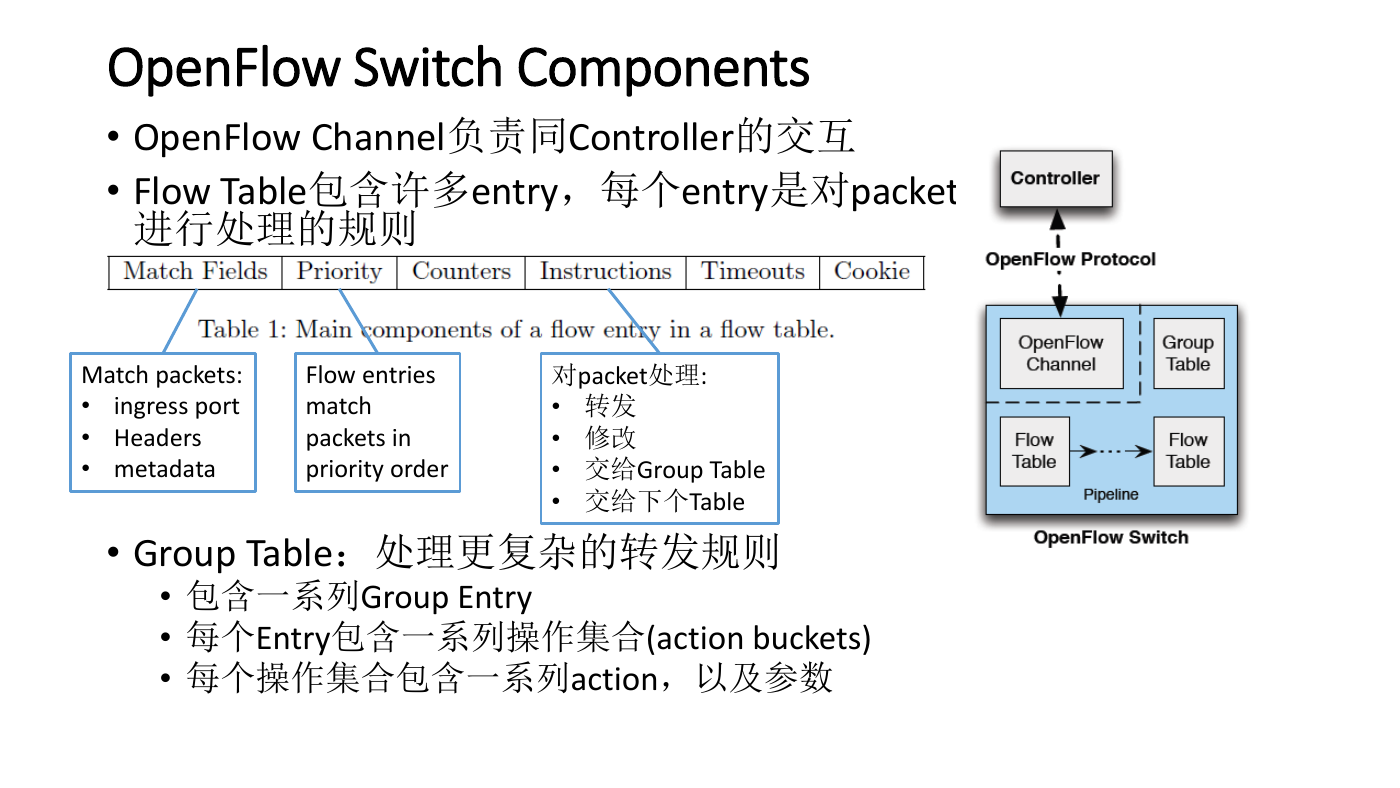

OpenFlow Switch Components • OpenFlow Channel负责同Controller的交互 • Flow Table包含许多entry，每个entry是对packet 进行处理的规则 Match packets: ingress port • • Headers • metadata Flow entries match packets in priority order 对packet处理: • 转发 • 修改 • 交给Group Table • 交给下个Table • Group Table：处理更复杂的转发规则 • 包含一系列Group Entry • 每个Entry包含一系列操作集合(action buckets) • 每个操作集合包含一系列action，以及参数

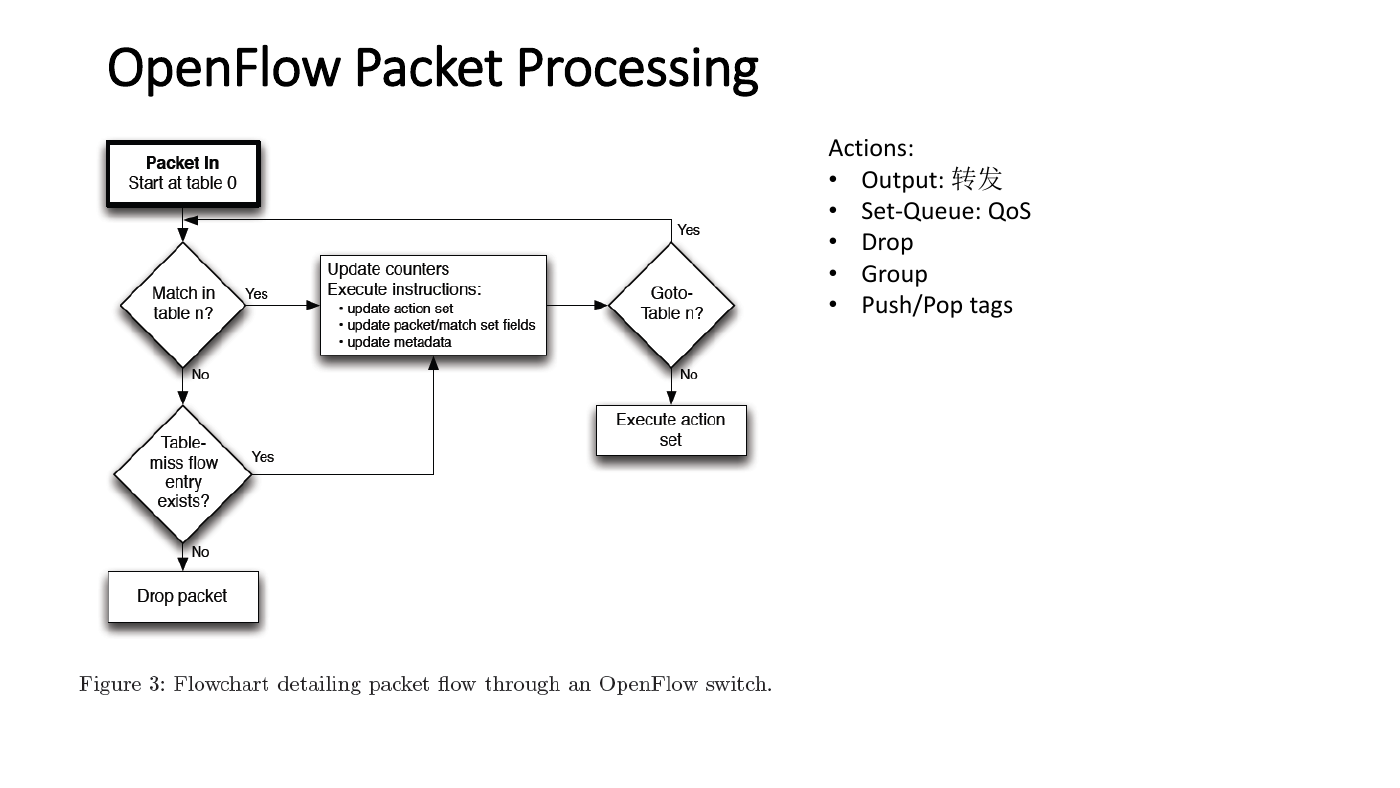

OpenFlow Packet Processing

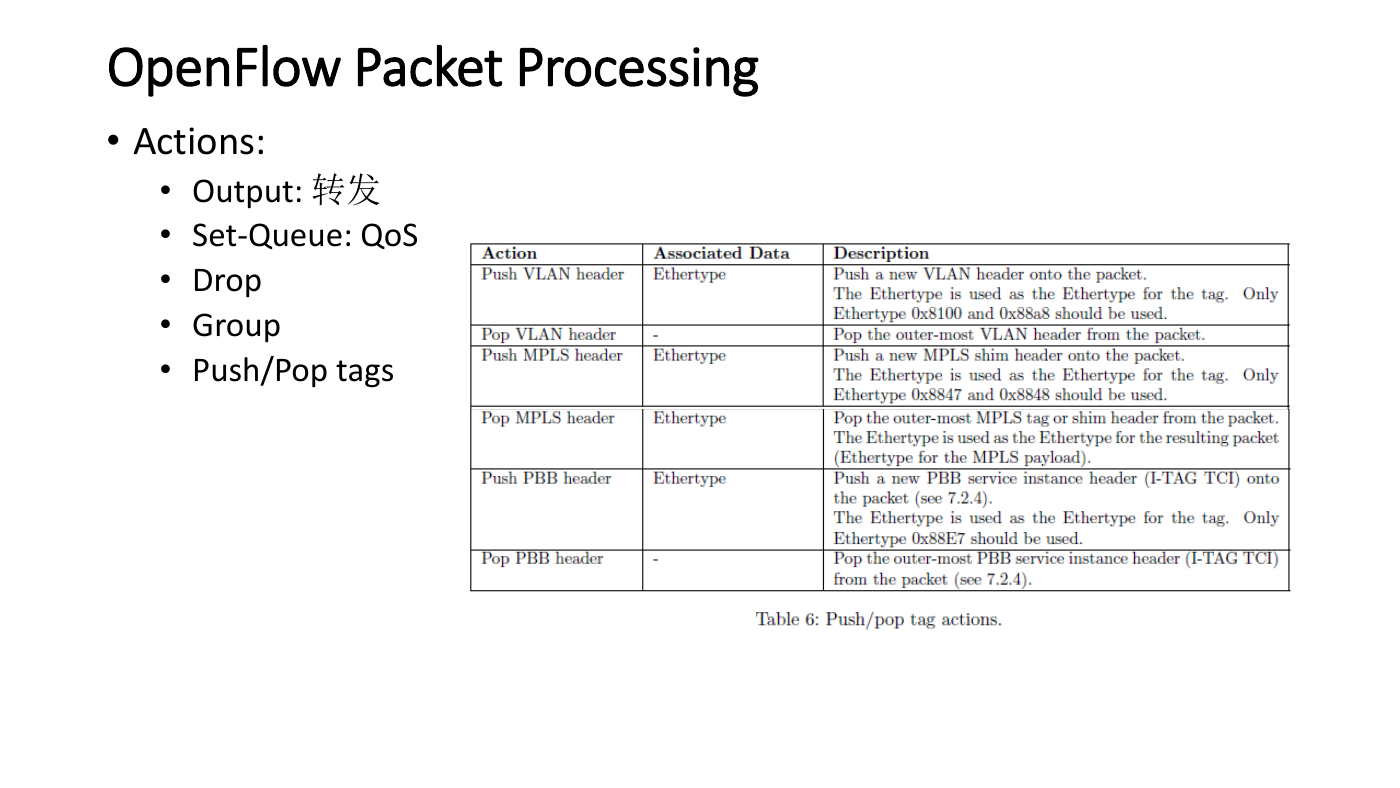

OpenFlow Packet Processing Actions: • Output: 转发 • Set-Queue: QoS • Drop • Group • Push/Pop tags

OpenFlow Packet Processing • Actions: • Output: 转发 • Set-Queue: QoS • Drop • Group • Push/Pop tags

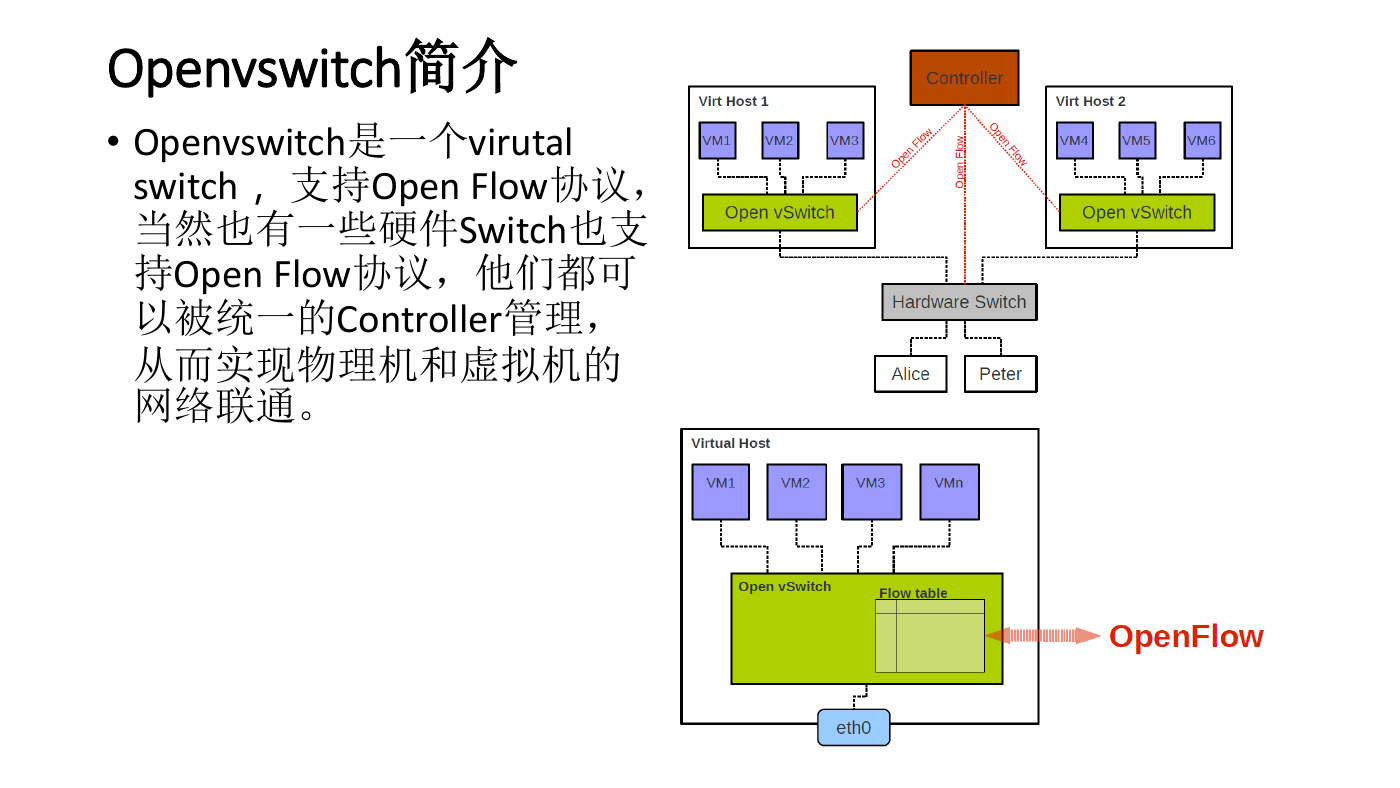

Openvswitch简介 • Openvswitch是一个virutal switch，支持Open Flow协议，当然也有一些硬件Switch也支持Open Flow协议，他们都可以被统一的Controller管理，从而实现物理机和虚拟机的网络联通。

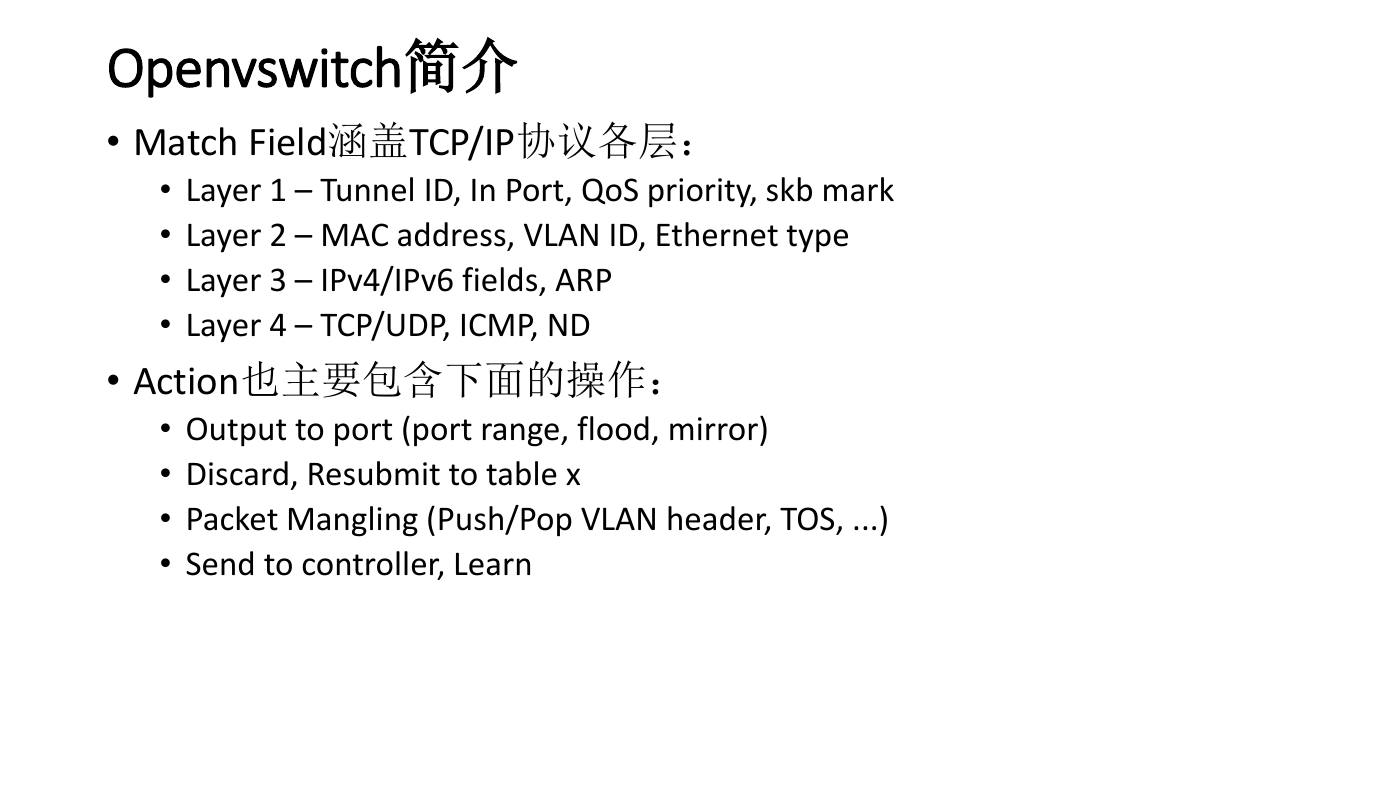

Openvswitch简介 • Match Field涵盖TCP/IP协议各层： • Layer 1 – Tunnel ID, In Port, QoS priority, skb mark • Layer 2 – MAC address, VLAN ID, Ethernet type • Layer 3 – IPv4/IPv6 fields, ARP • Layer 4 – TCP/UDP, ICMP, ND • Action也主要包含下面的操作： • Output to port (port range, flood, mirror) • Discard, Resubmit to table x • Packet Mangling (Push/Pop VLAN header, TOS, ...) • Send to controller, Learn
