机房建设方案(详细版).doc

发布时间：2022-06-06 发布人：admin 分类：说明书 资料大小：7.23M 资料格式：doc 举报 版权申诉
第1页 / 共84页
第2页 / 共84页
第3页 / 共84页
第4页 / 共84页
第5页 / 共84页
第6页 / 共84页
第7页 / 共84页
第8页 / 共84页
资料共84页，剩余部分请下载后查看
    第一部分　项目背景与需求分析
    1.1 概 述
    1.2 现状分析
    1.2.1 机房改造
    1.2.2 服务器升级
    1.2.3 模块升级
    1.2.4 模块增加
    1.3 建设要求
    第二部分　机房建设方案
    2.1 信息中心机房项目概述
    2.1.1 工程概况
    2.1.2 设计理念
    2.1.2.1 设计原则
    2.1.2.2 设计依据
    2.1.3 机房功能区
    2.1.4 工程范围
    2.1.5 项目需求分析
    2.1.5.1 机房功能分区平面图
    2.1.5.2 需求分析
    2.1.5.3 方案描述
    2.1.5.3.1 装修工程
    2.1.5.3.2 机房布线工程
    2.1.5.3.3 空调及新风工程
    2.1.5.3.4 配电工程
    2.1.5.3.5 UPS系统工程
    2.1.5.3.6 照明系统工程
    2.1.5.3.7 防雷接地工程
    2.1.5.3.8 消防工程:
    2.1.5.3.9 机房智能监控系统工程:
    2.1.6 机房环境要求
    2.1.6.1 机房“四度七防”的要求
    2.1.6.1.1 机房对温湿度要求
    级别
    项目
    A级
    B级
    夏季
    冬季
    全年
    温度
    23℃±2℃
    20℃±2℃
    18℃—28℃
    相对湿度
    45%—65%
    40%—70%
    温度变化率
    ﹤5（℃h）不得结露
    ﹤10（℃h）不得结露
    2.1.6.1.2 机房对空气含尘量的要求
    2.1.6.1.3 机房主要有害气体的含量要求
    2.1.6.2 实现“四度七防”的措施
    2.1.6.2.1 机房内的恒温、恒湿措施：
    2.1.6.2.2 在机房洁净度方面采取的措施：
    2.1.6.2.3 在机房空气流通度方面采取的措施：
    2.1.6.2.4 机房的防雷及防震措施：
    2.1.6.2.5 机房的防火及防水措施：
    2.1.6.2.6 机房的防盗及防鼠、虫害措施:
    2.1.7 机房的主要工程拓扑图
    2.2 机房装修工程
    2.2.1 设计思路
    2.2.2 设计原则
    2.2.3 设计方案
    2.2.3.1 吊顶工程
    2.2.3.2 墙面工程
    2.2.3.2.1 设计依据
    2.2.3.2.2 机房内墙装修设计
    2.2.3.3 门窗工程
    2.2.3.4 地板工程
    2.2.4 设计特点
    2.3 综合布线工程
    2.3.1 设计目标
    2.3.2 设计依据
    2.3.3 设计原则
    2.3.4 设计方案
    2.3.4.1 工程总体概况
    2.3.4.2 系统简介
    2.3.4.3 改造的内容
    2.3.4.4 方案叙述
    2.3.4.4.1工作区子系统
    2.3.4.4.2 水平子系统
    2.3.4.4.3 垂直子系统
    2.3.4.4.4 管理子系统
    2.3.4.4.5 设备间子系统
    2.3.4.5 施工示意图：
    2.3.4.5.1 机房内设信息点8个，具体分布见下表：
    2.3.4.5.2 各楼层设信息点如下：
    2.3.5 系统测试
    2.3.6 设计特点
    2.4 空调工程及新风工程
    2.4.1 设计内容
    2.4.2 设计依据
    2.4.3 发热量计算
    2.4.4 主机房制冷量计算
    2.4.5 新风量计算
    2.4.6 设计方案
    2.4.6.1 精密空调系统设计
    2.4.6.1.1 设计方案
    2.4.6.1.2 空调选型
    2.4.6.2 主机房新风系统设计
    2.5 配电工程
    2.5.1 设计内容
    2.5.2 设计依据
    2.5.3 负荷等级
    2.5.4 设计方案
    2.5.4.1 供电方式分析
    2.5.4.1.1 市电供电系统
    2.5.4.1.2 发电机供电自投自复控制系统
    2.5.4.1.3 UPS不间断电源供电系统
    2.5.4.2 机房供电电源系统设计
    2.5.4.3 机房配电系统
    2.5.4.3.1 机房市电配电系统设计（建议）
    2.5.4.3.2 机房UPS配电系统设计
    2.5.4.3.3 电源插座的设计
    2.5.4.3.4 机房配电线路敷设设计
    2.5.4.4 机房照明系统
    2.5.4.4.1 设计标准和依据
    2.5.4.4.2 机房照明设计取值
    2.5.4.4.3 机房照明平均照度计算
    2.5.4.4.4 机房照明设计
    2.5.4.4.5 应急灯设计
    2.5.4.4.6 灯具选型
    2.5.4.5防雷接地
    2.5.4.5.1 防雷保护系统
    2.5.4.5.2 防浪涌设计
    2.5.4.5.3 计算机机房的接地系统
    2.5.4.5.3.1 机房接地分类
    2.5.4.5.3.2 机房接地系统设计
    2.5.5设计特点
    2.6 消防工程
    2.6.1设计要求及依据
    2.6.1.1 设计要求：
    2.6.1.2 其他要求：
    2.6.1.3 设计依据：
    2.6.2 设计内容
    2.6.3 系统具备的基本功能
    2.6.4 设计方案
    2.6.4.1 功能要求
    2.6.4.2 主要设备功能介绍
    2.6.4.2.1 气体灭火控制器
    2.6.4.2.2 手动报警按钮（SD-DEN3160/2）
    2.6.4.2.3 声光报警器
    2.6.4.2.4 应急疏散指示标志灯（HT-YD 400-013）
    2.6.4.2.5 应急疏散照明灯（HT-YD 200-010A）
    2.6.5 其他
    2.7 机房智能设备监控
    2.7.1 工程概况
    2.7.2 需求分析
    2.7.3 设计依据
    2.7.4 设计原则
    2.7.5 系统实施简介
    2.7.6 监控系统结构
    2.7.6.1 系统结构概述
    2.7.6.2 系统功能概述
    2.7.6.3 系统性能指标
    2.7.7 监控系统建设方案
    2.7.7.1 UPS监测子系统
    2.7.7.2 配电监测子系统
    2.7.7.3 精密空调监控子系统
    2.7.7.4 温湿度监测子系统
    2.7.7.5 漏水检测子系统
    2.7.7.6 消防监测子系统
    2.7.7.7 新风机监控子系统
    2.7.8 机房设备集中监控系统设计特点
    2.8 机房KVM系统
    2.8.1 设备现状描述
    2.8.2 系统设计
    2.8.3 系统特点
    2.9 门禁管理系统工程
    2.9.1 系统概述
    2.9.2 设计原则
    2.9.3 主要设计依据规范
    2.9.4 系统组成
    2.9.5 系统设计

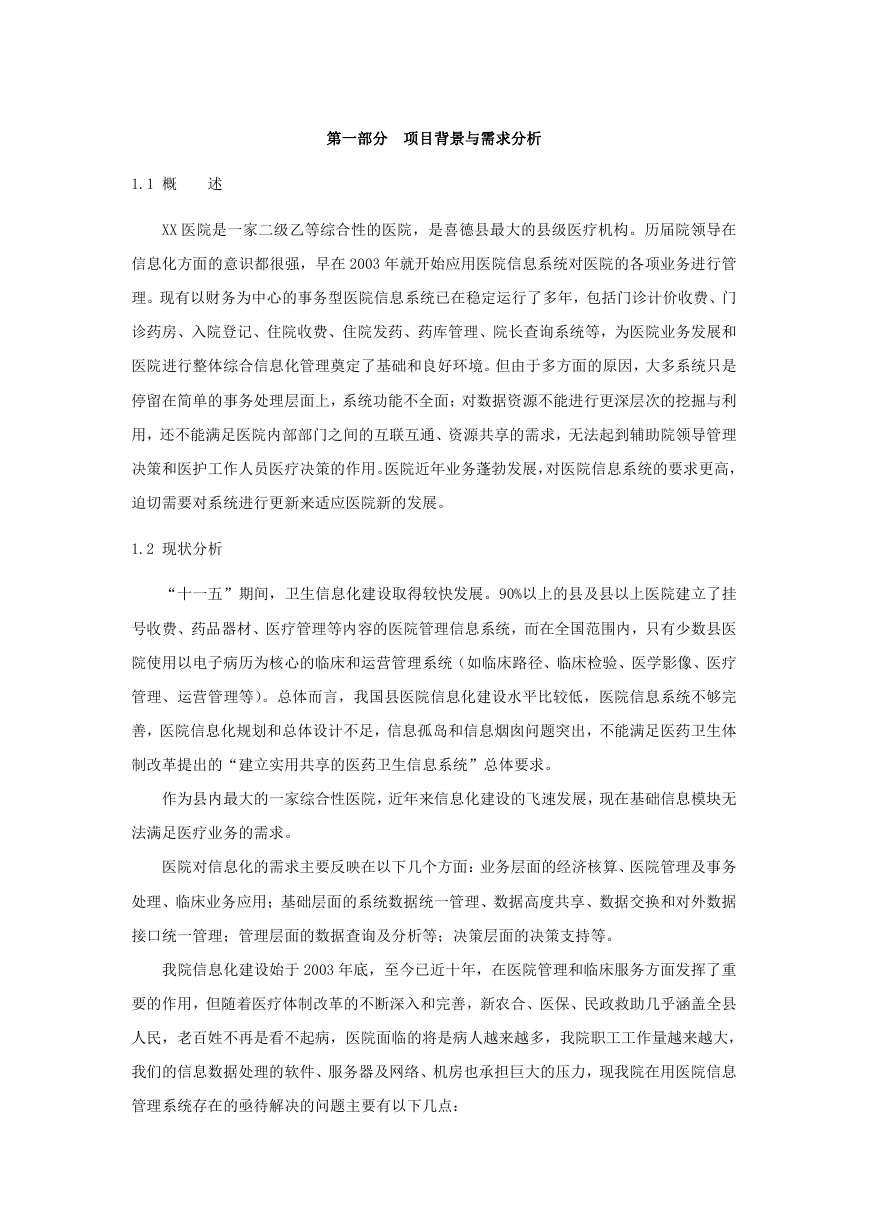

    第一部分 项目背景与需求分析 1.1 概 述 XX 医院是一家二级乙等综合性的医院，是喜德县最大的县级医疗机构。历届院领导在 信息化方面的意识都很强，早在 2003 年就开始应用医院信息系统对医院的各项业务进行管 理。现有以财务为中心的事务型医院信息系统已在稳定运行了多年，包括门诊计价收费、门 诊药房、入院登记、住院收费、住院发药、药库管理、院长查询系统等，为医院业务发展和 医院进行整体综合信息化管理奠定了基础和良好环境。但由于多方面的原因，大多系统只是 停留在简单的事务处理层面上，系统功能不全面；对数据资源不能进行更深层次的挖掘与利 用，还不能满足医院内部部门之间的互联互通、资源共享的需求，无法起到辅助院领导管理 决策和医护工作人员医疗决策的作用。医院近年业务蓬勃发展，对医院信息系统的要求更高， 迫切需要对系统进行更新来适应医院新的发展。 1.2 现状分析 “十一五”期间，卫生信息化建设取得较快发展。90%以上的县及县以上医院建立了挂 号收费、药品器材、医疗管理等内容的医院管理信息系统，而在全国范围内，只有少数县医 院使用以电子病历为核心的临床和运营管理系统（如临床路径、临床检验、医学影像、医疗 管理、运营管理等）。总体而言，我国县医院信息化建设水平比较低，医院信息系统不够完 善，医院信息化规划和总体设计不足，信息孤岛和信息烟囱问题突出，不能满足医药卫生体 制改革提出的“建立实用共享的医药卫生信息系统”总体要求。 作为县内最大的一家综合性医院，近年来信息化建设的飞速发展，现在基础信息模块无 法满足医疗业务的需求。 医院对信息化的需求主要反映在以下几个方面：业务层面的经济核算、医院管理及事务 处理、临床业务应用；基础层面的系统数据统一管理、数据高度共享、数据交换和对外数据 接口统一管理；管理层面的数据查询及分析等；决策层面的决策支持等。 我院信息化建设始于 2003 年底，至今已近十年，在医院管理和临床服务方面发挥了重 要的作用，但随着医疗体制改革的不断深入和完善，新农合、医保、民政救助几乎涵盖全县 人民，老百姓不再是看不起病，医院面临的将是病人越来越多，我院职工工作量越来越大， 我们的信息数据处理的软件、服务器及网络、机房也承担巨大的压力，现我院在用医院信息 管理系统存在的亟待解决的问题主要有以下几点：
    1.2.1 机房改造 医院网络中心机房是医院信息系统的核心，运行着大量的服务器、计算机、存储设备和 网络设备，其主要职能是为医院数据信息提供传递、处理、存储与管理，由于机房建设问题 引起的设备或系统故障日见频繁，机房改造刻不容缓。 1.2.2 服务器升级 自新住院楼建成后，入住病人巨增，医院信息管理系统的服务器数据处理量也大大增加， 传送数据出现慢、卡，甚至掉线的现象，影响了操作人员的工作质量和速度，而且还影响到 医院‘一站式’服务的进程，病人和操作员时有怨言。 1.2.3 模块升级 自公立医院改革以来，合理用药及药品管理、临床路径、院感、传染病管理、绩效考核、 成本核算等早就提上了议事日程，而且还在逐步加强，各种上报报表要求的数据很难从我们 信息系统得出，特别是药品管理和成本核算的完善迫在眉睫，这些问题需要在原有的模块上 升级和扩展。 1.2.4 模块增加 由于病人的增加，临床病人管理工作量加重，病历滞留不再是个别科室现象，而成为了 全院普通现象，增加住院医生工作站（包括电子病历、电子医嘱），门诊医生工作站（含门 诊病历、电子处方）和药品使用分析系统，成为临床一线医护人员翘首以待的大事，进一步 完善我院 HIS 系统，让临床医护人员从“繁文缛节”中解放出来，留更多的时间诊治病人， 切实减轻临床医护人员的工作量，提高医护工作者对患者的诊治及服务水平。医院等级评审 早已将医院信息化建设纳入考评内容，模块增加，特别是电子病历相关模块增加势在必行。 1.3 建设要求 高起点、高标准、高目标、高覆盖面地进行全院级的信息化建设，实现医院管理与临床 的科学化、现代化、数字化，提高医院管理效率与医疗服务质量，让病人感受医院先进的文 化，优秀的服务、精湛的技术、现代化的管理，从而提高医院服务能力。建立一套与 XX 医 院现代化管理相适应的、高水平的、现代化的医院信息系统，未来使医院信息化达到区内领 先水平，实现管理、医疗、教学、科研、预防、保健等办公自动化、网络化、无纸化、医学 影像数字化、无胶片化，实现人流、物流、财流、信息流一体化、科学化的管理模式。通过
    实现医院信息化管理，提高经济管理水平和监督医疗服务质量，实现医院的经济效益与社会 效益的同步增长，在此基础上发展医院的决策支持辅助信息系统，为医院的决策层提供实时 和历史同期的决策数据，并与外界进行电子数据的交换和信息共享。 实现医院信息一体化，除满足医院不断发展的业务需求外，还要遵守“互联互通、资源 共享”的特点，考虑到与凉山州公共卫生信息综合网和上级主管部门等外界网络的连接，做 到兼容和发展，安全与开放；医院信息系统还要能够满足医院将来对日常业务、辅助决策与 及科研教学的深层需要，协助医院进一步做到“以病人为中心，向管理要效益”的办院宗旨， 把医院建成优质、高效、低耗的现代化医院。 医院信息化建设水平比较低，无法满足人民群众日益增长的健康需求。为适应深化医改 形势下公立医院改革的要求，医院迫切需要建立以电子病历为核心的院内信息共享的医院信 息系统，提高医院医疗服务和管理水平。 1.通过加强信息化建设，进一步优化就医流程， 改善就医环境，方便群众看病。 2.通过加强信息化建设，强化医院内部管理和财务核算， 提高医疗服务效率，降低医疗服务成本，合理控制医疗费用。 3.通过加强信息化建设，提 高医疗质量，保障医疗安全，改善医疗服务。4.加强各类业务数据的采集、传递、存储和使 用管理，促进医院内信息共享，并为实现未来医疗信息的区域共享打下基础。 强化医院管理，优化工作流程，规范工作行为，提高运行效率，突破管理难点，借鉴先 进经验，促进医院发展，建设基于医院信息平台的以电子病历为核心的应用系统，努力建设 有机整合医院业务信息和管理信息，以病人为中心，以优质、高效、低耗为目标，实现医院 所有信息最大限度的采集、传输、存储、利用和共享，实现医院内部资源的有效利用、业务 流程的最大优化，最终达到二级甲等医院要求及四川省数字化医院标准。 第二部分 机房建设方案 2.12.1 信息中心机房项目概述 信息中心机房项目概述 2.1.1 工程概况 项目名称：XX 医院数据中心机房建设项目 工程概况：XX 医院数据中心计算机机房建设工程位于 XX 医院医技门诊综合大楼四楼， 面积约为 82 平方米。 该工程项目主要建设内容有：机房装修、机房供、配电系统（包括机房内的主设备用电、

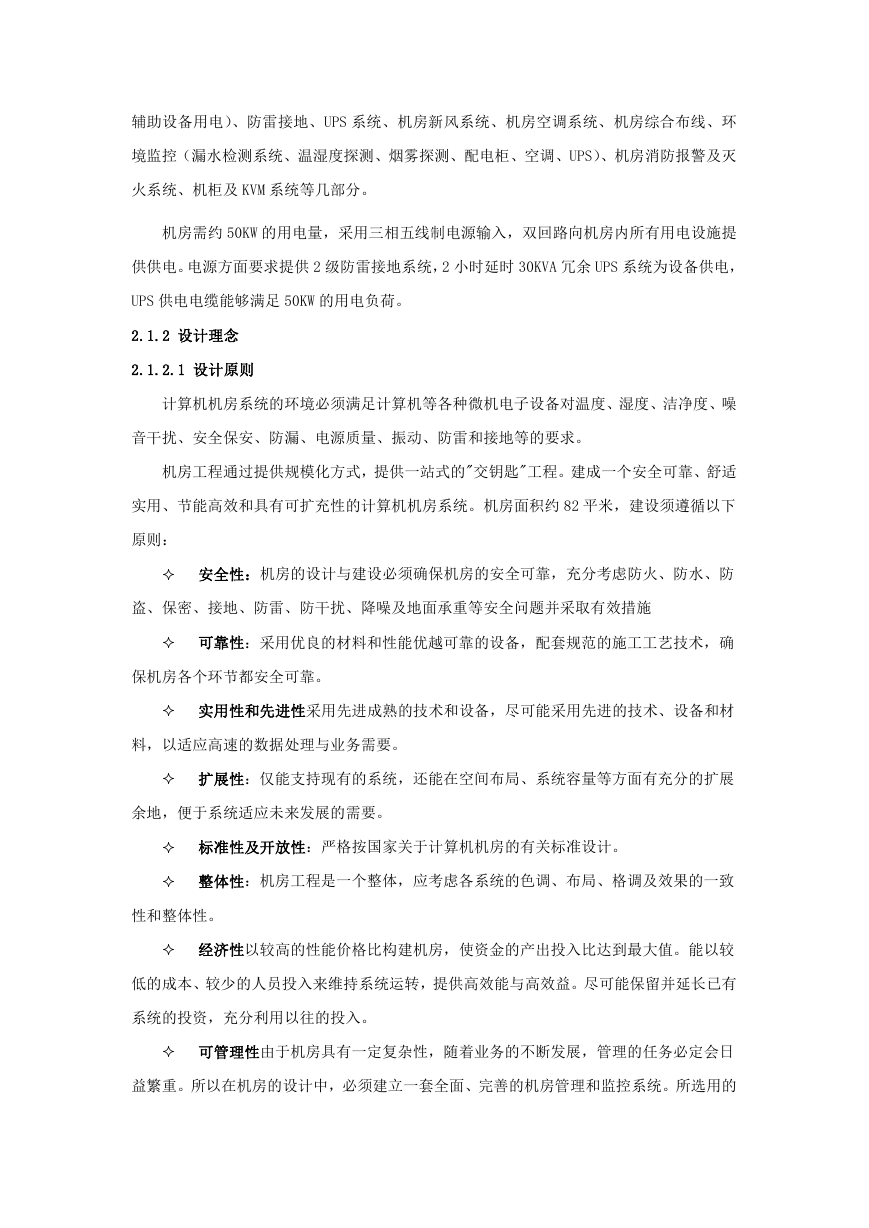

    辅助设备用电）、防雷接地、UPS 系统、机房新风系统、机房空调系统、机房综合布线、环 境监控（漏水检测系统、温湿度探测、烟雾探测、配电柜、空调、UPS）、机房消防报警及灭 火系统、机柜及 KVM 系统等几部分。 机房需约 50KW 的用电量，采用三相五线制电源输入，双回路向机房内所有用电设施提 供供电。电源方面要求提供 2 级防雷接地系统，2 小时延时 30KVA 冗余 UPS 系统为设备供电， UPS 供电电缆能够满足 50KW 的用电负荷。 2.1.2 设计理念 2.1.2.1 设计原则 计算机机房系统的环境必须满足计算机等各种微机电子设备对温度、湿度、洁净度、噪 音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。 机房工程通过提供规模化方式，提供一站式的"交钥匙"工程。建成一个安全可靠、舒适 实用、节能高效和具有可扩充性的计算机机房系统。机房面积约 82 平米，建设须遵循以下 原则：  安全性：机房的设计与建设必须确保机房的安全可靠，充分考虑防火、防水、防 盗、保密、接地、防雷、防干扰、降噪及地面承重等安全问题并采取有效措施  可靠性：采用优良的材料和性能优越可靠的设备，配套规范的施工工艺技术，确 保机房各个环节都安全可靠。  实用性和先进性采用先进成熟的技术和设备，尽可能采用先进的技术、设备和材 料，以适应高速的数据处理与业务需要。  扩展性：仅能支持现有的系统，还能在空间布局、系统容量等方面有充分的扩展 余地，便于系统适应未来发展的需要。  标准性及开放性：严格按国家关于计算机机房的有关标准设计。  整体性：机房工程是一个整体，应考虑各系统的色调、布局、格调及效果的一致 性和整体性。  经济性以较高的性能价格比构建机房，使资金的产出投入比达到最大值。能以较 低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。尽可能保留并延长已有 系统的投资，充分利用以往的投入。  可管理性由于机房具有一定复杂性，随着业务的不断发展，管理的任务必定会日 益繁重。所以在机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的
    设备应具有智能化、可管理的功能，同时条用先进和管理监控系统设备及软件，实现先进的 集中管理监控，实时监控、监测整个机房的运行状况，实时灯光、语音报警，实时事件记录。 2.1.2.2 设计依据 本机房按国家 B 类机房标准设计，遵循以下国家相关的标准、规范、要求：  《智能建筑设计标准》 GB/T 50314-2006  《智能建筑工程质量验收规范》GB50339-2003  《电子信息系统机房设计规范》 GB 50174-2008  《电子信息系统机房施工及验收规范》GB50462-2008  《电子计算机机房施工及验收规范》 SJ/T 30003-93  《电子计算机机房场地通用规范》 GB 2887-2000  《信息技术设备的安全》GB4943－2001  《建筑装饰工程施工及验收规范》GB50210-2001  《计算机机房用活动地板技术条件》 GB6650-86  《民用建筑电气设计规范》 JGJ/T 16-92  《民用建筑照明设计规范》 GBJ133-90  《建筑物防雷设计规范》 GB50057-94  《建筑物电子信息系统防雷技术规范》GB50343-2004  《电气装置安装工程施工及验收规范》GB50254-96  《电气装置安装工程施工及验收规范》GB50255-96  《电气装置安装工程施工及验收规范》GB50256-96  《电气装置安装工程施工及验收规范》GB50257-96  《电气装置安装工程施工及验收规范》GB50258-96  《电气装置安装工程施工及验收规范》GB50259-96  《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92  《电气装置安装工程电缆线路施工及验收规范》 GB50168-92  《电气装置安装工程接地装置施工及验收规范》 GB50169-92  《电气装置安装工程蓄电池施工及验收规范》 GB50172-92  《综合布线系统工程设计规范》 GB50311-2007  《综合布线系统工程验收规范》 GB/T 50312-2007  《通讯机房静电防护通则》 YD/T 754-95

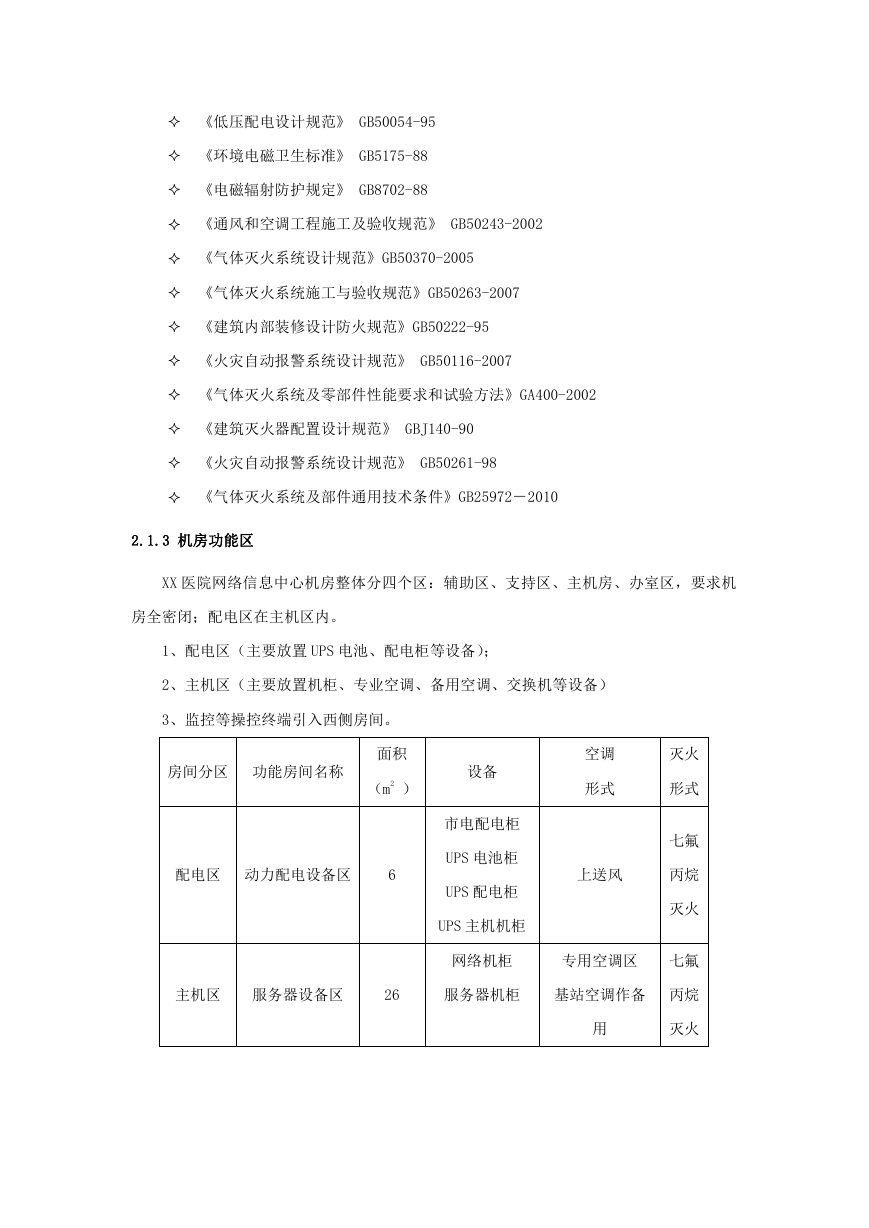

     《低压配电设计规范》 GB50054-95  《环境电磁卫生标准》 GB5175-88  《电磁辐射防护规定》 GB8702-88  《通风和空调工程施工及验收规范》 GB50243-2002  《气体灭火系统设计规范》GB50370-2005  《气体灭火系统施工与验收规范》GB50263-2007  《建筑内部装修设计防火规范》GB50222-95  《火灾自动报警系统设计规范》 GB50116-2007  《气体灭火系统及零部件性能要求和试验方法》GA400-2002  《建筑灭火器配置设计规范》 GBJ140-90  《火灾自动报警系统设计规范》 GB50261-98  《气体灭火系统及部件通用技术条件》GB25972－2010 2.1.3 机房功能区 XX 医院网络信息中心机房整体分四个区：辅助区、支持区、主机房、办室区，要求机 房全密闭；配电区在主机区内。 1、配电区（主要放置 UPS 电池、配电柜等设备）； 2、主机区（主要放置机柜、专业空调、备用空调、交换机等设备） 3、监控等操控终端引入西侧房间。 房间分区 功能房间名称 面积 （m2 ） 设备 配电区 动力配电设备区 6 市电配电柜 UPS 电池柜 UPS 配电柜 UPS 主机机柜 空调 形式 上送风 灭火 形式 七氟 丙烷 灭火 主机区 服务器设备区 26 服务器机柜 基站空调作备 丙烷 网络机柜 专用空调区 七氟 用 灭火
    2.1.4 工程范围 机房工程的主要工程子项目为： ◆ 机房装修系统 ◆ 机房供配电系统 ◆ 机房综合布线系统 ◆ 机房空调及新风系统 ◆ 机房照明系统系统 ◆ 机房防雷及接地系统 ◆ 机房消防报警及灭火系统 ◆ 机房环境监测系统 等共包括十个系统的设计。 2.1.5 项目需求分析 2.1.5.1 机房功能分区平面图 主机区整体分二个区：配电间、服务器设备区，要求机房全密闭；配电区可作半或全隔 断。 2.1.5.2 需求分析 信息中心是全院信息系统的中枢，承载着全院信息的存储，信息网络上与院领导办公相 连，下与各科室相连。 本信息中心机房装修工程项目建设的目标为：为今后的业务的进行和发展提供服务。数 据中心机房项目建设要求提供可靠的高品质的机房环境。一方面机房建设要满足计算机系统 网络设备，安全可靠，正常运行，延长设备的使用寿命。提供一个符合国家各项有关标准及 规范的优秀的技术场地。另一方面，机房建设给机房工作人员提供了一个舒适典雅的工作环 境。说到底，计算机房是一个综合性的专业技术场地工程。机房具有建筑结构、空调、通风、 给排水、强电、弱电等各个专业及新兴的先进的计算机及网络设备所特有的专业技术要求。 同时又要求具有建筑装饰、美学、光学及现代气息。因此机房建设需要专业技术企业来完成。 从而在设计和施工中确保机房先进、可靠及高品质。只有既满足机房专业的有关国标的各项 技术条件，又具有建筑装饰现代艺术风格，有新的立意的机房，才能充分满足建设单位的使 用要求。
    2.1.5.3 方案描述 2.1.5.3.1 装修工程 包括天花板安装工程、抗静电地板安装工程、墙面装饰工程、门窗改造等工程。 机房及设备间净高 2.8 米； 机房顶棚及地面全部抹灰处理，粉刷防尘漆； 地面用保温材料进行保温处理； 天花板采用 600×600 微孔铝板装饰； 机房地面用保温材料进行保温处理；铺设全钢防静电地板；离地高度为：150mm； 玻璃门全部采用 12mm（6mm+6mm 中间加胶）夹胶玻璃； 墙面铝塑板（厚度 4MM，铝箔 18 丝）装饰； 进入机房的主门为钢制防盗门；进入配电间的门采用玻璃； 窗户全部采用环保装饰材料（防火、防水石膏板加轻钢龙骨）双面（内填充 50mm 隔音 隔热棉）封堵。 2.1.5.3.2 机房布线工程 采用六类双绞线和附件，建立一套先进、完善的机房综合布线系统，为机房管理各种应 用，包括数据、语音、控制等应用系统提供接入方式、配线方案，实现系统配置灵活、易于 管理、易于维护、易于扩充的目的。本次设计按照 8 个信息点设计，具体分布如下：配电间 地板下设 2 个信息点；主机房区每个机柜前地板下设 2 个信息点，计 8 个信息点；配置成品 跳线 10 条。 2.1.5.3.3 空调及新风工程 计算机机房处于长时间连续运行状态，设备的安全运行十分重要，同时无论是冬季还是 夏季的日照时间均较长，所以机房的热负荷较大，为了给计算机机房提供一个良好的工作环 境，中心机房主机房按照实际热负荷计算（约 300W/h.m2 热负荷计算）。安装机房精密空调 一台。由于精密空调太重，在精密空调下加装承载体，以减轻对楼板的压力。外加 3 匹商用 空调柜机一台做备用。 精密空调有效控制区域为主机房区，配电间建议安装 1.5 匹壁挂机满足配电间的制冷
