一、特点与性能

1.1 打印性能

1.2 打印纸

1.3 打印字符

★★1.4 接口形式

1.5 打印控制命令

1.6 电源要求

1.7 工作环境

二、接口定义和连接

2.1并行接口的定义和连接

2.2串行接口的定义和连接

2.3 RJ45引脚定义：

三、控制打印命令

3.1概述：

3.2命令详解

3.2.1打印命令

3.2.2行间距设置命令

3.2.3字符打印命令

3.2.4特殊控制命令

★3.2.5图形打印命令

3.2.6条形码打印

3.2.7其它命令

四、西文字符集

五、命令速查表

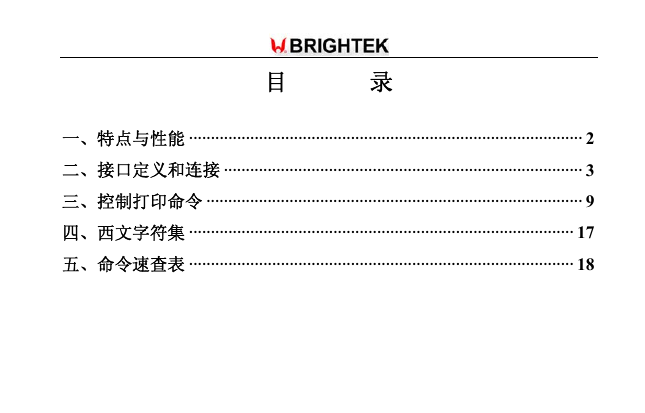

目录一、特点与性能 ·························································································· 2 二、接口定义和连接 ·················································································· 3 三、控制打印命令 ······················································································ 9 四、西文字符集 ························································································ 17 五、命令速查表 ························································································ 18

1.2 打印纸 ● 热敏纸卷型号：推荐使用炜煌提供的打印纸。 ● 热敏纸卷：纸宽－－－57.5±0.5mm 外径最大－－－ф50mm（最大）内径－－－ф 13mm（最小）纸厚 53～60 克／米 2 1.3 打印字符 12×24 点，1.25（宽）×3.00（高）毫米; 24×24 点，3.00（宽）×3.00（高）毫米； ★★1.4 接口形式串行接口：国标一、二级汉字库西文字符集： DB-25 芯插座（孔型），支持 XON/XOFF 和 RTS/CTS 规约。 http://www.brightek.com.cn - 2 - 一、特点与性能 1.1 打印性能打印方法：直接热敏打印打印纸宽：57.5±0.5mm 打印密度：8 点/mm,384 点/行打印速度：约 65mm／秒（25%字符率时）可靠性：打印头寿命：2×106 行使用条件：＊打印 12 × 24 西文字符,每次打印 50 行,间歇重复打印＊每点行同时打印不超过 25％,每字符行同一点纵向重复打印不多于 11 次＊使用指定热敏纸使用条件：每分钟小于 30 次有效打印宽度：48mm 走纸速度：约 70mm／秒或 20 行／秒打印机缓存：32KB

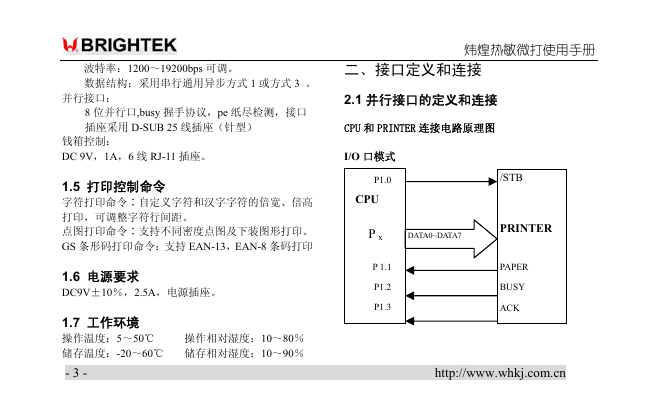

炜煌热敏微打使用手册波特率：1200～19200bps 可调。数据结构：采用串行通用异步方式 1 或方式 3 。并行接口： 8 位并行口,busy 握手协议，pe 纸尽检测，接口插座采用 D-SUB 25 线插座（针型）钱箱控制： DC 9V，1A，6 线 RJ-11 插座。 1.5 打印控制命令字符打印命令∶自定义字符和汉字字符的倍宽、倍高打印，可调整字符行间距。点图打印命令∶支持不同密度点图及下装图形打印。 GS 条形码打印命令：支持 EAN-13，EAN-8 条码打印 1.6 电源要求 DC9V±10％，2.5A，电源插座。 1.7 工作环境操作温度：5～50℃ 操作相对湿度：10～80％储存温度：-20～60℃ 储存相对湿度：10～90％ - 3 - http://www.whkj.com.cn 二、接口定义和连接 2.1 并行接口的定义和连接 CPU 和 PRINTER 连接电路原理图 I/O 口模式 /STB PRINTER PAPER BUSY ACK P 1.1 P1.2 P1.3 P1.0 CPU P x DATA0~DATA7

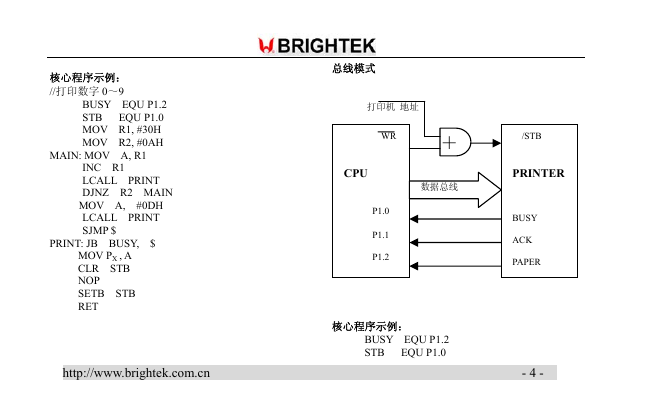

核心程序示例： //打印数字 0～9 MAIN: MOV A, R1 BUSY EQU P1.2 STB EQU P1.0 MOV R1, #30H MOV R2, #0AH INC R1 LCALL PRINT DJNZ R2 MAIN MOV A, #0DH LCALL PRINT SJMP $ 总线模式打印机地址＋数据总线 WR P1.0 P1.1 P1.2 CPU 核心程序示例： BUSY EQU P1.2 STB EQU P1.0 /STB PRINTER BUSY ACK PAPER PRINT: JB BUSY, $ MOV PX , A CLR STB NOP SETB STB RET http://www.brightek.com.cn - 4 -

MOV R1, #30H MOV R2, #0AH MOV DPTR #**H MAIN: MOV A, R1 INC R1 LCALL PRINT DJNZ R2 MAIN MOV A, #0DH LCALL PRINT SJMP $ PRINT: JB BUSY, $ MOV @DPTR , A RET 炜煌热敏微打使用手册ＷＨ系列打印机的并行接口与标准并行接口 CENTRONICS 兼容,即可以用各种单片计算机控制,也可以用微机并口控制。并行接口定时图如图： 1>2us T2>30 ns T3<40 ns T4<5 微秒 T5 约 4 微秒引脚序号如图： - 5 - http://www.whkj.com.cn

并行接口引脚定义如下: 说明引脚 1 2-9 10 11 ★12 13 15 14,16,17 25－18 信号方向 -STB 入数据选通触发脉冲，上升沿时读入数据 DATA （0-7）入这些信号分别代表并行数据的第一至第八位信号，每个信号当其逻辑为“1”时为“高”电平，逻辑为“0”为“低”电平。 -ACK BUSY PE SEL -ERR GND 出回答脉冲，“低”电平表示数据已被接受而且打印机准备好接收下一数据出 “高”电平表示打印机正“忙”，不能接收数据出高电平表示缺纸出打印机内部经电阻上拉“高”电平，表示打印机在线出打印机内部经电阻上拉“高”电平，表示无故障空脚 — 接地，逻辑“0”电平注: 1.“入”表示输入到打印机。 2.“出”表示从打印机输出。 3.信号的逻辑电平为 TTL 电平。 2.2 串行接口的定义和连接 CPU 和 PRINTER 串行接口电路 http://www.brightek.com.cn - 6 -

炜煌热敏微打使用手册 TXD CPU GND P1.0 T1IN T1OUT MAX232 R1OUT R1IN R2OUT R2IN RXD PRINTER GND BUSY 核心程序示例：晶振频率：11.059MHZ ★//打印数字 0～9 MOV TMOD, #20H //定时器 1 工作方式 2 MOV TH1, #0FDH // 定时器 1 置初值 MOV TL1, #0FDH MOV PCON, #00H //SMOD 位为 0 STB TR1 //允许定时器 1 定时 MOV SCON, #50H /*行口工作在方式 1，允许接受*/ MOV R1, #30H //cpu 和 printer 通信 MOV R2, #0AH LOOP: JB P1.0, LOOP MOV A, R1 MOV SUBF, A WAIT1: JNB TI, WAIT1 CLR TI INC R1 DJNZ R2，LOOP END WH 打印机的串行接口与 RS-232C 标准兼容，因此可直接将打印机与 IBM PC 相接。 - 7 - http://www.whkj.com.cn

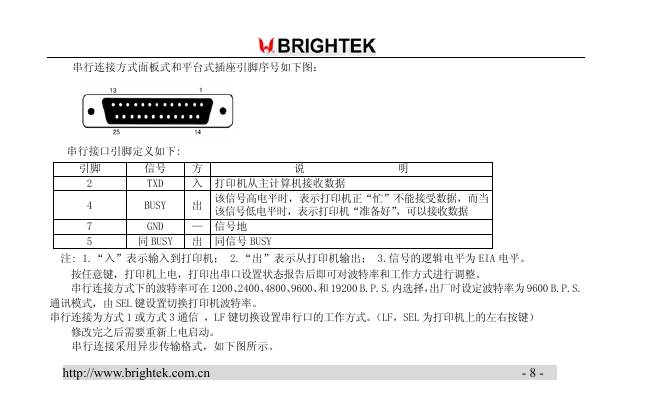

串行连接方式面板式和平台式插座引脚序号如下图：说明串行接口引脚定义如下: 引脚 2 4 7 5 信号方 TXD 入打印机从主计算机接收数据 BUSY 出该信号高电平时，表示打印机正“忙”不能接受数据，而当该信号低电平时，表示打印机“准备好”，可以接收数据 GND — 信号地同 BUSY 出同信号 BUSY 注: 1.“入”表示输入到打印机； 2.“出”表示从打印机输出； 3.信号的逻辑电平为 EIA 电平。按任意键，打印机上电，打印出串口设置状态报告后即可对波特率和工作方式进行调整。串行连接方式下的波特率可在 1200、2400、4800、9600、和 19200 B.P.S.内选择，出厂时设定波特率为 9600 B.P.S. 通讯模式，由 SEL 键设置切换打印机波特率。串行连接为方式 1 或方式 3 通信，LF 键切换设置串行口的工作方式。（LF，SEL 为打印机上的左右按键）修改完之后需要重新上电启动。串行连接采用异步传输格式，如下图所示。 http://www.brightek.com.cn - 8 -
