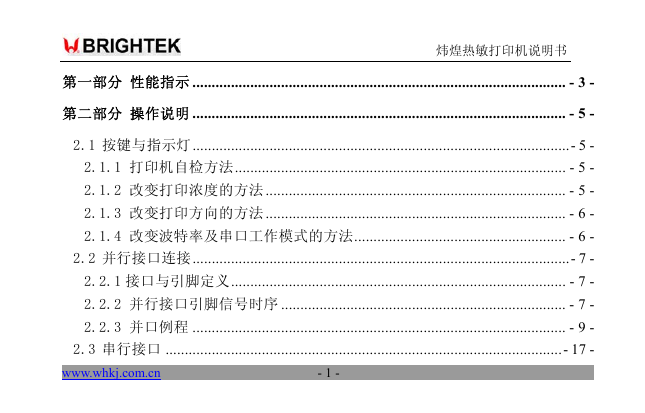

炜煌热敏打印机说明书第一部分性能指示 ................................................................................................. - 3 - 第二部分操作说明 ................................................................................................. - 5 - 2.1 按键与指示灯..................................................................................................- 5 - 2.1.1 打印机自检方法...................................................................................... - 5 - 2.1.2 改变打印浓度的方法 .............................................................................. - 5 - 2.1.3 改变打印方向的方法 .............................................................................. - 6 - 2.1.4 改变波特率及串口工作模式的方法....................................................... - 6 - 2.2 并行接口连接..................................................................................................- 7 - 2.2.1 接口与引脚定义....................................................................................... - 7 - 2.2.2 并行接口引脚信号时序 .......................................................................... - 7 - 2.2.3 并口例程 ................................................................................................. - 9 - 2.3 串行接口 .......................................................................................................- 17 - www.whkj.com.cn - 1 -

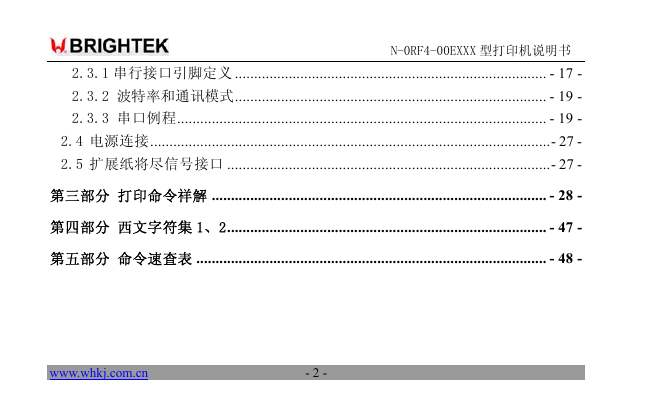

N-0RF4-00EXXX 型打印机说明书 2.3.1 串行接口引脚定义 ................................................................................. - 17 - 2.3.2 波特率和通讯模式................................................................................. - 19 - 2.3.3 串口例程................................................................................................ - 19 - 2.4 电源连接........................................................................................................- 27 - 2.5 扩展纸将尽信号接口 ....................................................................................- 27 - 第三部分打印命令祥解 ....................................................................................... - 28 - 第四部分西文字符集 1、2................................................................................... - 47 - 第五部分命令速查表 ........................................................................................... - 48 - www.whkj.com.cn - 2 -

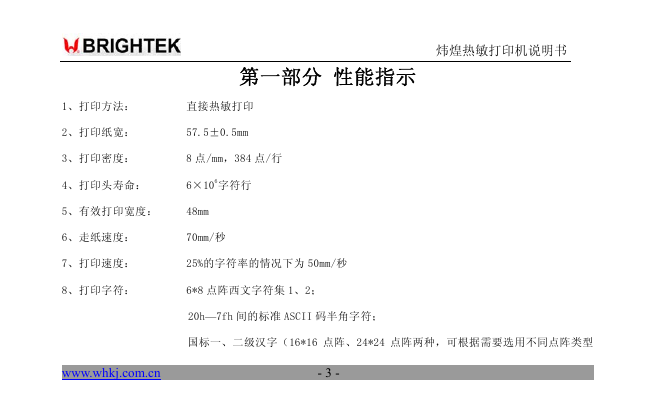

炜煌热敏打印机说明书第一部分性能指示 1、打印方法：直接热敏打印 2、打印纸宽： 57.5±0.5mm 3、打印密度： 8 点/mm，384 点/行 4、打印头寿命： 6×106字符行 5、有效打印宽度： 48mm 6、走纸速度： 70mm/秒 7、打印速度： 25%的字符率的情况下为 50mm/秒 8、打印字符： 6*8 点阵西文字符集 1、2； 20h—7fh 间的标准 ASCII 码半角字符；国标一、二级汉字（16*16 点阵、24*24 点阵两种，可根据需要选用不同点阵类型 www.whkj.com.cn - 3 -

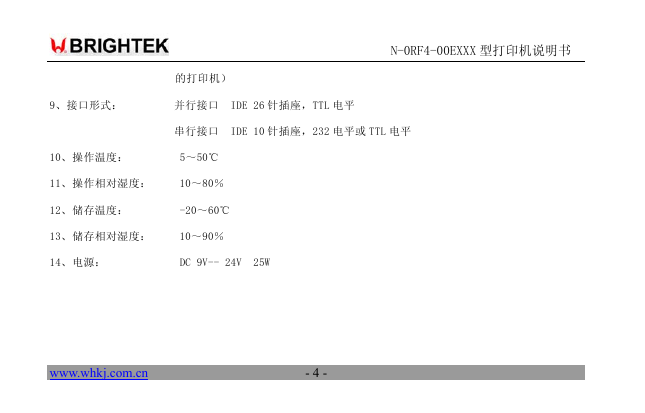

N-0RF4-00EXXX 型打印机说明书的打印机） 9、接口形式：并行接口 IDE 26 针插座，TTL 电平串行接口 IDE 10 针插座，232 电平或 TTL 电平 10、操作温度： 5～50℃ 11、操作相对湿度： 10～80％ 12、储存温度： -20～60℃ 13、储存相对湿度： 10～90％ 14、电源： DC 9V-- 24V 25W www.whkj.com.cn - 4 -

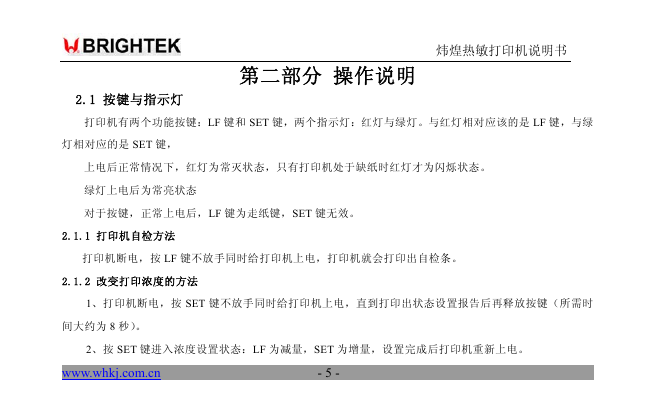

炜煌热敏打印机说明书第二部分操作说明 2.1 按键与指示灯打印机有两个功能按键：LF 键和 SET 键，两个指示灯：红灯与绿灯。与红灯相对应该的是 LF 键，与绿灯相对应的是 SET 键，上电后正常情况下，红灯为常灭状态，只有打印机处于缺纸时红灯才为闪烁状态。绿灯上电后为常亮状态对于按键，正常上电后，LF 键为走纸键，SET 键无效。 2.1.1 打印机自检方法打印机断电，按 LF 键不放手同时给打印机上电，打印机就会打印出自检条。 2.1.2 改变打印浓度的方法 1、打印机断电，按 SET 键不放手同时给打印机上电，直到打印出状态设置报告后再释放按键（所需时间大约为 8 秒）。 2、按 SET 键进入浓度设置状态：LF 为减量，SET 为增量，设置完成后打印机重新上电。 www.whkj.com.cn - 5 -

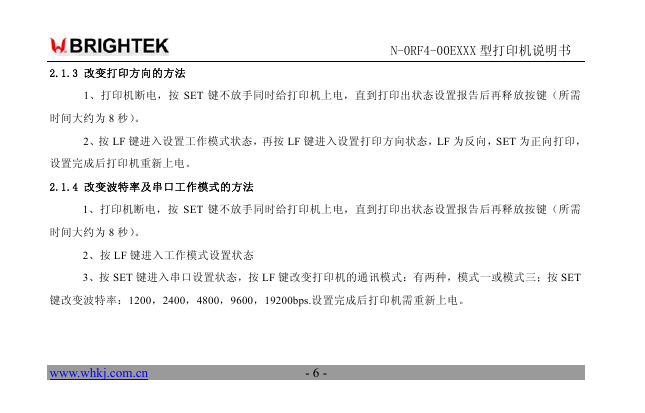

N-0RF4-00EXXX 型打印机说明书 2.1.3 改变打印方向的方法 1、打印机断电，按 SET 键不放手同时给打印机上电，直到打印出状态设置报告后再释放按键（所需时间大约为 8 秒）。 2、按 LF 键进入设置工作模式状态，再按 LF 键进入设置打印方向状态，LF 为反向，SET 为正向打印，设置完成后打印机重新上电。 2.1.4 改变波特率及串口工作模式的方法 1、打印机断电，按 SET 键不放手同时给打印机上电，直到打印出状态设置报告后再释放按键（所需时间大约为 8 秒）。 2、按 LF 键进入工作模式设置状态 3、按 SET 键进入串口设置状态，按 LF 键改变打印机的通讯模式：有两种，模式一或模式三；按 SET 键改变波特率：1200，2400，4800，9600，19200bps.设置完成后打印机需重新上电。 www.whkj.com.cn - 6 -

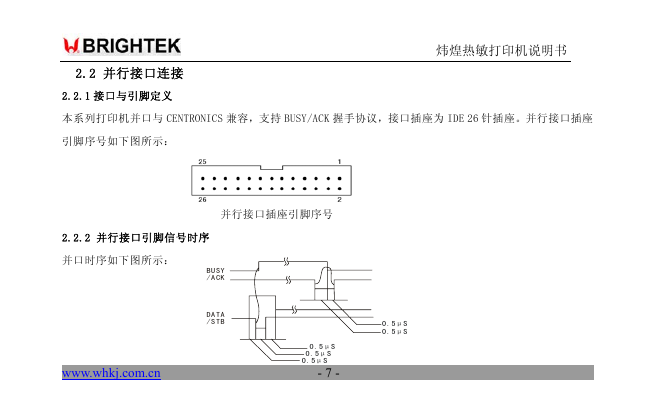

炜煌热敏打印机说明书 2.2 并行接口连接 2.2.1 接口与引脚定义本系列打印机并口与 CENTRONICS 兼容，支持 BUSY/ACK 握手协议，接口插座为 IDE 26 针插座。并行接口插座引脚序号如下图所示：并行接口插座引脚序号 2.2.2 并行接口引脚信号时序并口时序如下图所示： BU SY /A CK DA TA /S TB 0. 5μS 0. 5μS www.whkj.com.cn - 7 - 0. 5μS 0. 5μS 0. 5μS

N-0RF4-00EXXX 型打印机说明书 IDE 26 针并行接口各引脚信号的定义如下图表所示：面板式引脚信号方向说明 1 3 5 7 9 11 13 15 17 19 21 23 -STB 入数据选通触发脉冲，上升沿时读入数据 DATA1 入 DATA2 入 DATA3 入 DATA4 入 DATA5 入 DATA6 入 DATA7 入 DATA8 入 -ACK 出 BUSY 出 PE 出这些信号分别代表并行数据的第一至第八位信号，每个信号当其逻辑为“1”时为“高”电平，逻辑为“0” 为“低”电平。回答脉冲，“低”电平表示数据已被接受而且打印机准备好接收下一数据 “高”电平表示打印机正“忙”，不能接收数据此引脚由指令 1B 76 n 来决定其作用。当 n 为 0 时，输出是否缺纸的信号.当 n 为 1 时，输出为纸将尽信号. 当 n 为 2 时，输出切刀状态信号，具体用法请参照后面的指令说明 www.whkj.com.cn - 8 -
