华为荣耀8X JSN开头通用 原厂图 维修流程图 不识USB故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.26M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

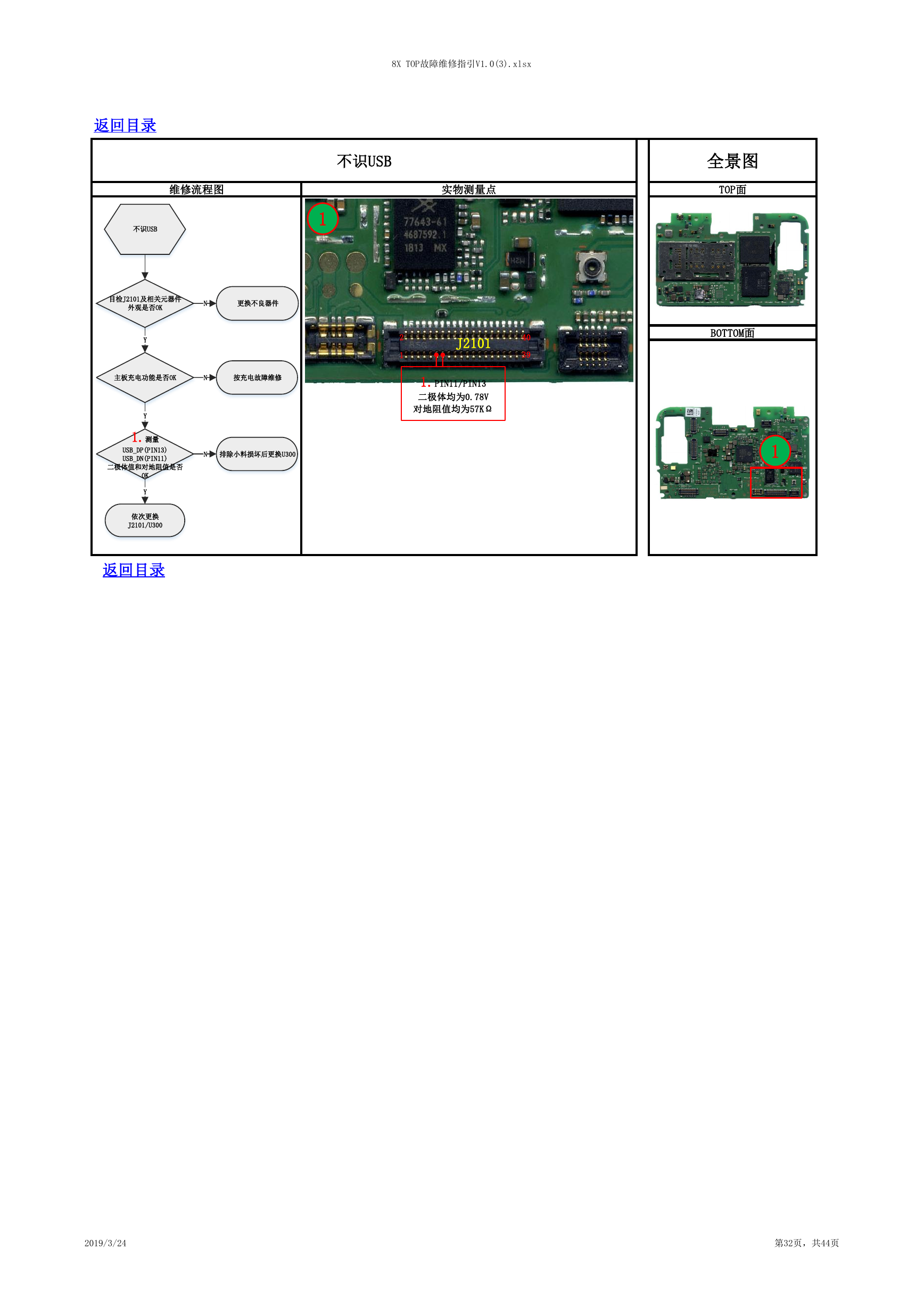

    8X TOP故障维修指引V1.0(3).xlsx 返回目录 不识USB 维修流程图 实物测量点 1 2 1 J2101 40 39 1.PIN11/PIN13 二极体均为0.78V 对地阻值均为57KΩ 返回目录 全景图 TOP面 BOTTOM面 1 2019/3/24 第32页，共44页 目检J2101及相关元器件外观是否OK不识USB更换不良器件NNYYYN主板充电功能是否OK按充电故障维修1.测量USB_DP(PIN13)USB_DN(PIN11)二极体值和对地阻值是否OK 排除小料损坏后更换U300依次更换J2101/U300
