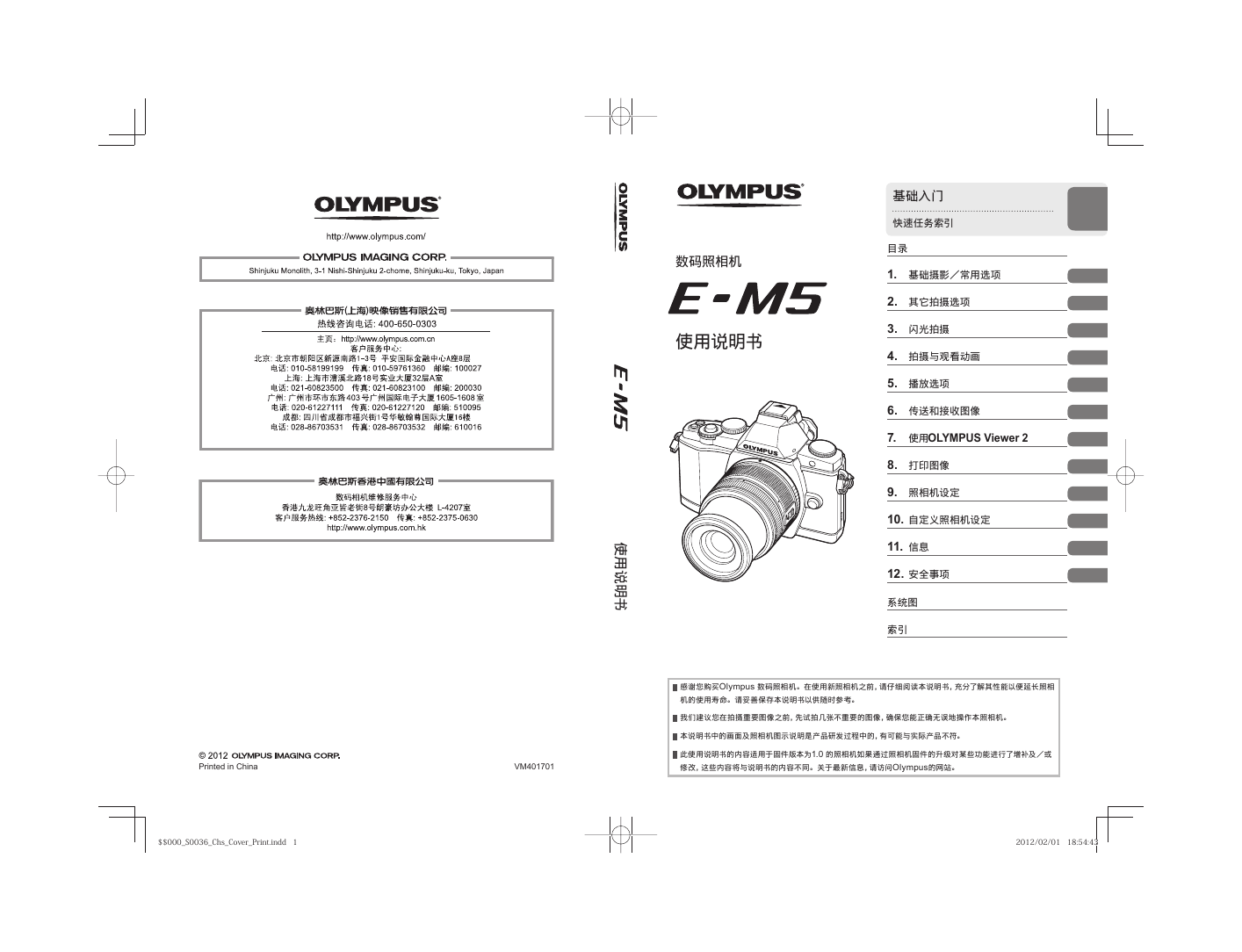

数码照相机使⽤说明书使⽤说明书基础⼊门快速任务索引⽬录 1. 基础摄影／常⽤选项 2. 其它拍摄选项 3. 闪光拍摄 4. 拍摄与观看动画 5. 播放选项 6. 传送和接收图像 7. 使⽤OLYMPUS Viewer 2 8. 打印图像 9. 照相机设定 10. ⾃定义照相机设定 11. 信息 12. 安全事项系统图索引 Printed in China VM401701 感谢您购买Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍⼏张不重要的图像，确保您能正确⽆误地操作本照相机。本说明书中的画⾯及照相机图⽰说明是产品研发过程中的，有可能与实际产品不符。此使⽤说明书的内容适⽤于固件版本为1.0 的照相机如果通过照相机固件的升级对某些功能进⾏了增补及／或修改，这些内容将与说明书的内容不同。关于最新信息，请访问Olympus的⽹站。 $$000_S0036_Chs_Cover_Print.indd 1 $$000_S0036_Chs_Cover_Print.indd 1 2012/02/01 18:54:43 2012/02/01 18:54:43

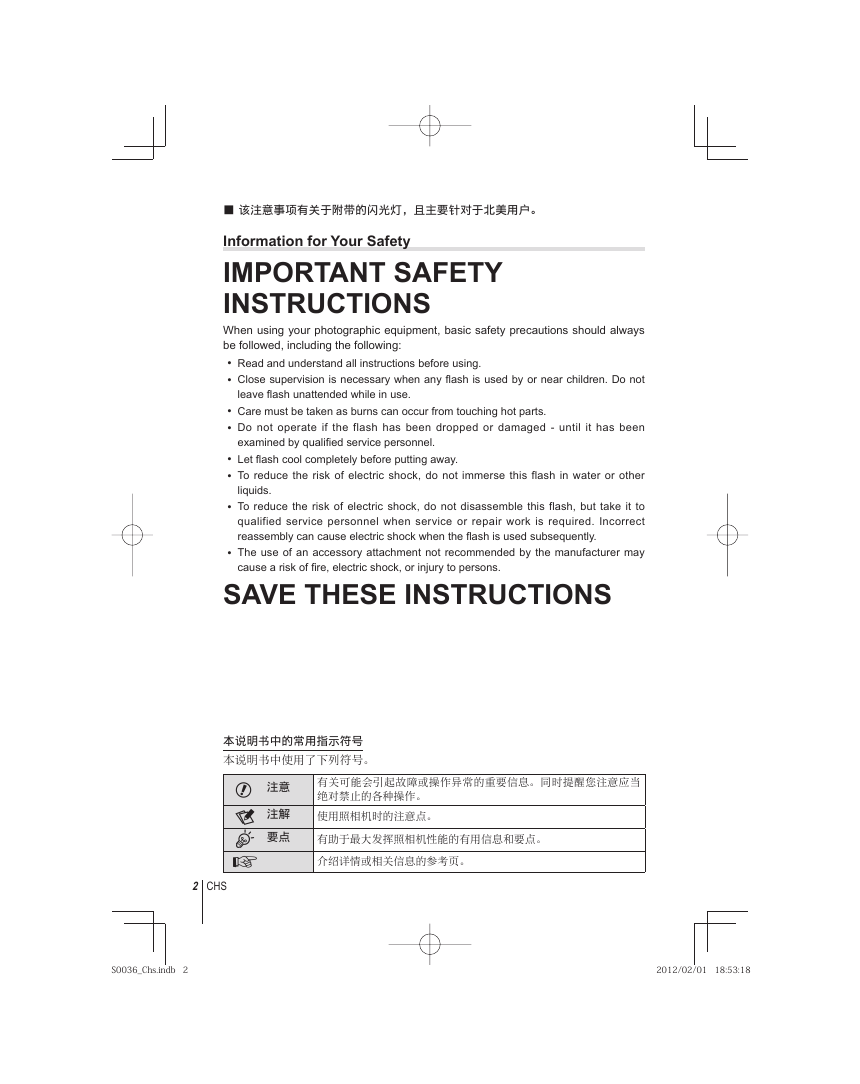

■ 该注意事项有关于附带的闪光灯，且主要针对于北美⽤户。 Information for Your Safety IMPORTANT SAFETY INSTRUCTIONS When using your photographic equipment, basic safety precautions should always be followed, including the following: • Read and understand all instructions before using. • Close supervision is necessary when any flash is used by or near children. Do not leave flash unattended while in use. • Care must be taken as burns can occur from touching hot parts. • Do not operate if the flash has been dropped or damaged - until it has been examined by qualified service personnel. • Let flash cool completely before putting away. • To reduce the risk of electric shock, do not immerse this flash in water or other liquids. • To reduce the risk of electric shock, do not disassemble this flash, but take it to qualified service personnel when service or repair work is required. Incorrect reassembly can cause electric shock when the flash is used subsequently. • The use of an accessory attachment not recommended by the manufacturer may cause a risk of fire, electric shock, or injury to persons. SAVE THESE INSTRUCTIONS 本说明书中的常⽤指⽰符号本说明书中使⽤了下列符号。 # 注意 $ 注解 % 要点 g 2 CHS 有关可能会引起故障或操作异常的重要信息。同时提醒您注意应当绝对禁⽌的各种操作。使⽤照相机时的注意点。有助于最⼤发挥照相机性能的有⽤信息和要点。介绍详情或相关信息的参考页。 S0036_Chs.indb 2 S0036_Chs.indb 2 2012/02/01 18:53:18 2012/02/01 18:53:18

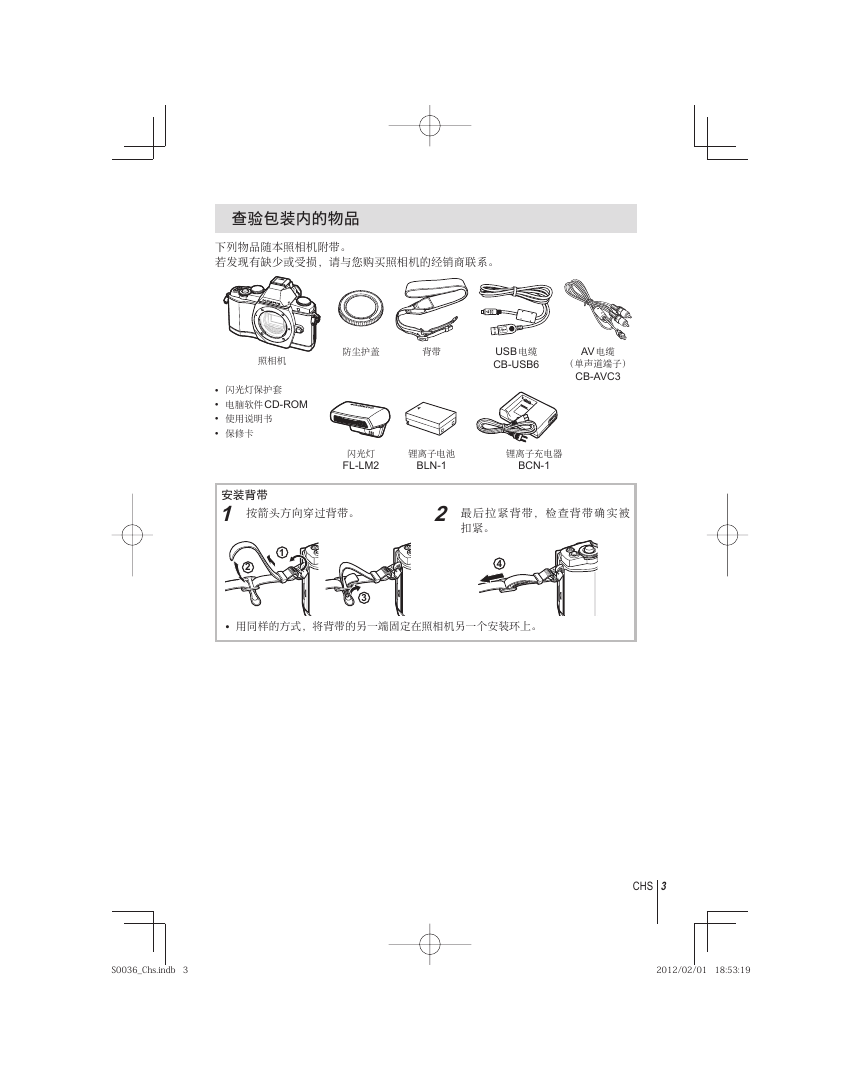

查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。防尘护盖背带 USB 电缆 CB-USB6 AV 电缆（单声道端⼦） CB-AVC3 照相机 • 闪光灯保护套 • 电脑软件CD-ROM • 使⽤说明书 • 保修卡闪光灯 FL-LM2 锂离⼦电池 BLN-1 锂离⼦充电器 BCN-1 安装背带 1 按箭头⽅向穿过背带。 1 2 3 2 最后拉紧背带，检查背带确实被扣紧。 4 • ⽤同样的⽅式，将背带的另⼀端固定在照相机另⼀个安装环上。 S0036_Chs.indb 3 S0036_Chs.indb 3 2012/02/01 18:53:19 2012/02/01 18:53:19 CHS 3

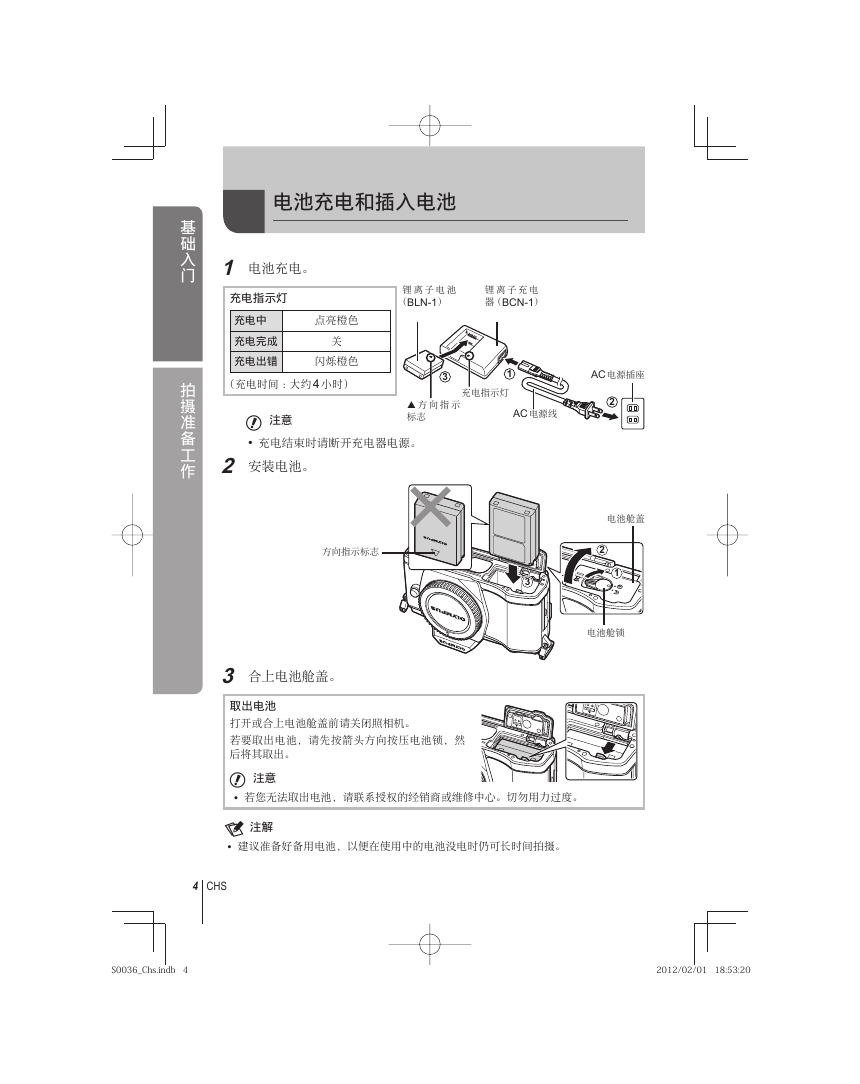

电池充电和插⼊电池基础⼊门拍摄准备⼯作 1 电池充电。充电指⽰灯充电中点亮橙⾊充电完成关充电出错闪烁橙⾊（充电时间：⼤约4 ⼩时） # 注意 • 充电结束时请断开充电器电源。 2 安装电池。锂离⼦电池（BLN-1）锂离⼦充电器（BCN-1） 3 1 充电指⽰灯⽅向指⽰标志 AC 电源插座 2 AC 电源线 3 电池舱盖 2 1 电池舱锁⽅向指⽰标志 3 合上电池舱盖。取出电池打开或合上电池舱盖前请关闭照相机。若要取出电池，请先按箭头⽅向按压电池锁，然后将其取出。 # 注意 • 若您⽆法取出电池，请联系授权的经销商或维修中⼼。切勿⽤⼒过度。 $ 注解 • 建议准备好备⽤电池，以便在使⽤中的电池没电时仍可长时间拍摄。 4 CHS S0036_Chs.indb 4 S0036_Chs.indb 4 2012/02/01 18:53:20 2012/02/01 18:53:20

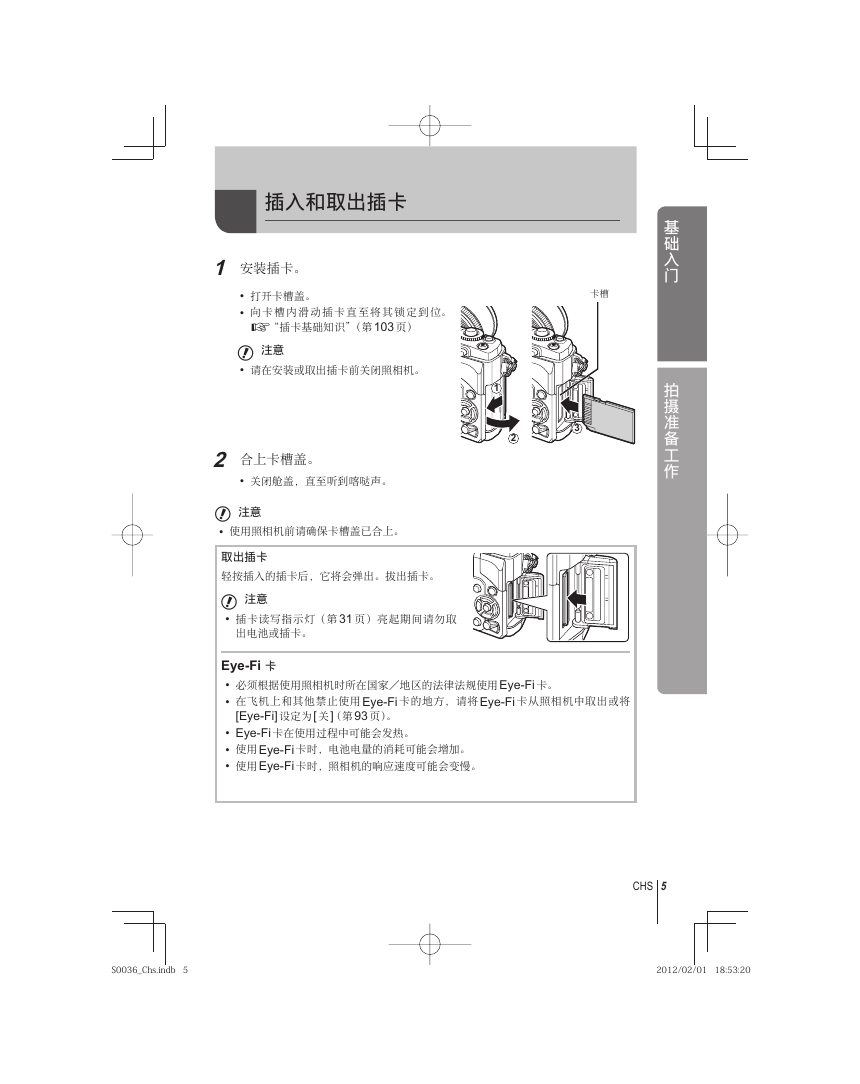

卡槽 1 2 3 基础⼊门拍摄准备⼯作插⼊和取出插卡 1 安装插卡。 • 打开卡槽盖。 • 向卡槽内滑动插卡直⾄将其锁定到位。 g“插卡基础知识”（第103 页） # 注意 • 请在安装或取出插卡前关闭照相机。 2 合上卡槽盖。 • 关闭舱盖，直⾄听到喀哒声。 # 注意 • 使⽤照相机前请确保卡槽盖已合上。取出插卡轻按插⼊的插卡后，它将会弹出。拔出插卡。 # 注意 • 插卡读写指⽰灯（第31 页）亮起期间请勿取出电池或插卡。 Eye-Fi 卡 • 必须根据使⽤照相机时所在国家／地区的法律法规使⽤Eye-Fi 卡。 • 在飞机上和其他禁⽌使⽤Eye-Fi 卡的地⽅，请将Eye-Fi 卡从照相机中取出或将 [Eye-Fi] 设定为[ 关]（第93 页）。 • Eye-Fi 卡在使⽤过程中可能会发热。 • 使⽤Eye-Fi 卡时，电池电量的消耗可能会增加。 • 使⽤Eye-Fi 卡时，照相机的响应速度可能会变慢。 CHS 5 S0036_Chs.indb 5 S0036_Chs.indb 5 2012/02/01 18:53:20 2012/02/01 18:53:20

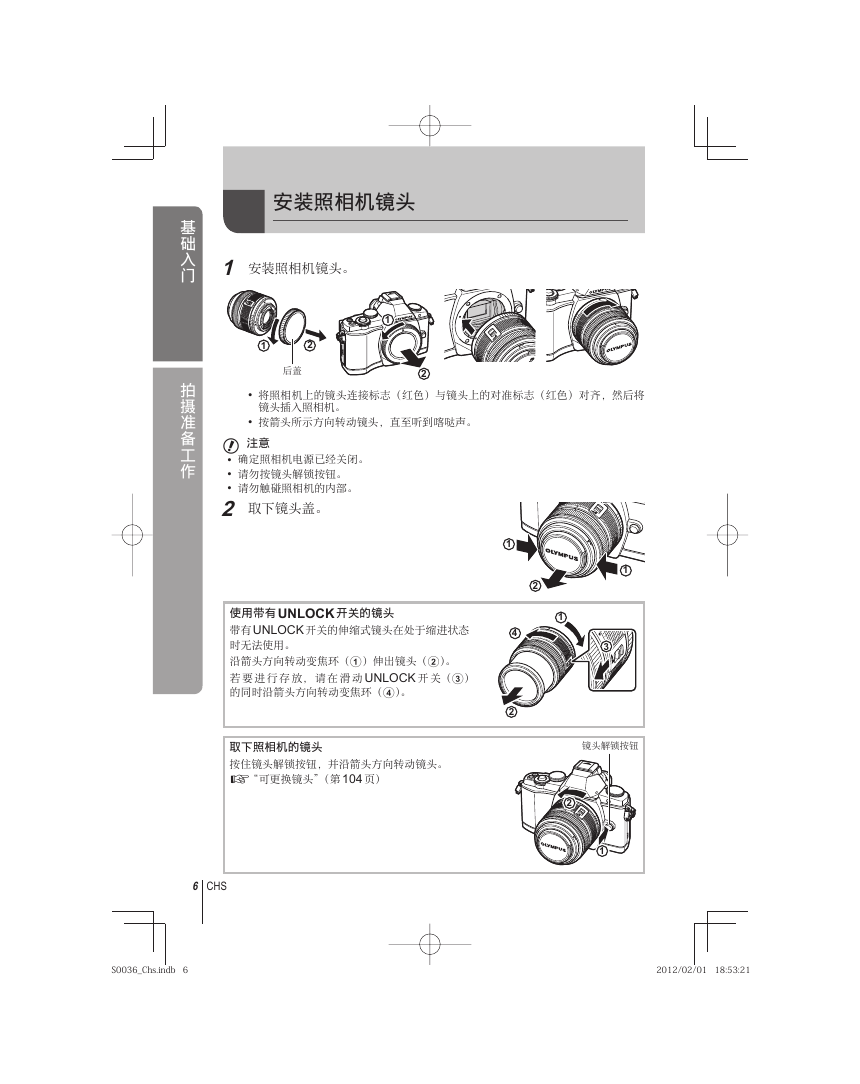

基础⼊门拍摄准备⼯作安装照相机镜头 1 安装照相机镜头。 1 2 后盖 1 2 • 将照相机上的镜头连接标志（红⾊）与镜头上的对准标志（红⾊）对齐，然后将镜头插⼊照相机。 • 按箭头所⽰⽅向转动镜头，直⾄听到喀哒声。 # 注意 • 确定照相机电源已经关闭。 • 请勿按镜头解锁按钮。 • 请勿触碰照相机的内部。 2 取下镜头盖。使⽤带有UNLOCK 开关的镜头带有UNLOCK 开关的伸缩式镜头在处于缩进状态时⽆法使⽤。沿箭头⽅向转动变焦环（1）伸出镜头（2）。若要进⾏存放，请在滑动 UNLOCK 开关（3）的同时沿箭头⽅向转动变焦环（4）。取下照相机的镜头按住镜头解锁按钮，并沿箭头⽅向转动镜头。 g“可更换镜头”（第104 页） 2 1 1 3 1 4 2 镜头解锁按钮 2 1 6 CHS S0036_Chs.indb 6 S0036_Chs.indb 6 2012/02/01 18:53:21 2012/02/01 18:53:21

安装闪光灯 1 从闪光灯取下端⼦盖并将闪光灯安装⾄照相机。 • 将闪光灯完全滑⼊，直⾄其接触到热靴后部并稳固到位时为⽌。 UNLOCK 开关 2 1 2 若要使⽤闪光灯，请升起闪光灯头。 • 不使⽤闪光灯时请降下闪光灯头。卸下闪光灯若要卸下闪光灯，请按UNLOCK 开关。基础⼊门拍摄准备⼯作 CHS 7 UNLOCK 开关 2 1 S0036_Chs.indb 7 S0036_Chs.indb 7 2012/02/01 18:53:22 2012/02/01 18:53:22

基础⼊门拍摄准备⼯作打开电源 1 将ON/OFF 开关转动⾄ON 位置打开照相机电源。 • 打开照相机电源时，显⽰屏也将开启。 • 若要关闭照相机电源，请将ON/OFF 开关转动⾄OFF。 2 将模式拨盘设为h。取景器（第30 页）当您将眼睛靠近取景器时，取景器将⾃动打开，显⽰屏将⾃动关闭。显⽰屏将显⽰超级控制⾯板（第22 页）。 250 F5.6 ee 01:02:03 1023 ISO-A ISO-A 200 200 2012.05.01 12:30 WB AUTO ISO AUTO AUTO 4:3 Normal 250250 F5.6 NORM i AEL/AFL 01:02:03 01:02:03 1023 1023 调整取景器焦点透过取景器查看对焦情况并转动拨盘，直到对焦清晰。使⽤显⽰屏 1 您可调节显⽰屏的⾓度。 2 8 CHS S0036_Chs.indb 8 S0036_Chs.indb 8 2012/02/01 18:53:23 2012/02/01 18:53:23
