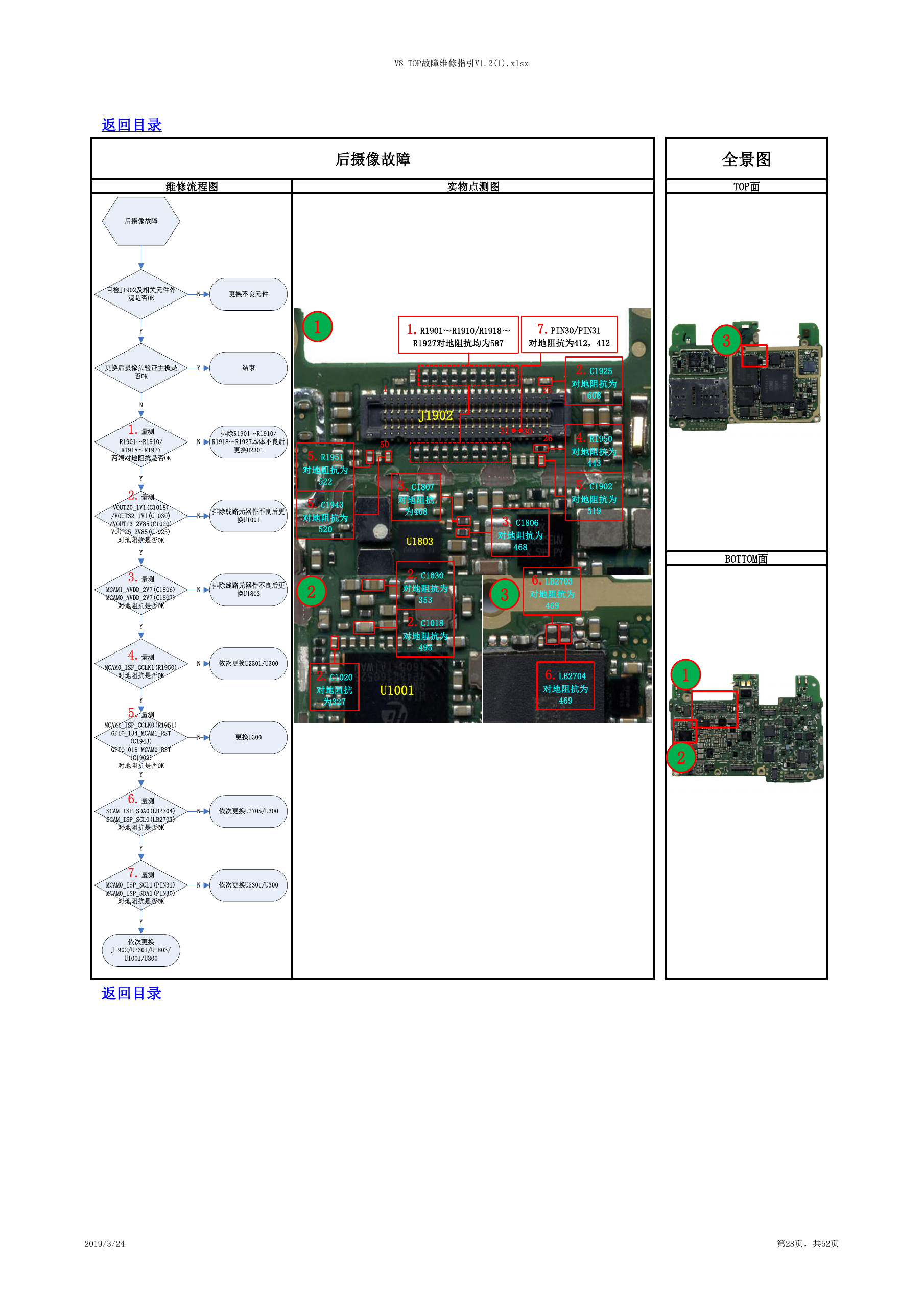

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 后摄像故障 全景图 TOP面 1 1.R1901～R1910/R1918～ 7.PIN30/PIN31 R1927对地阻抗均为587 对地阻抗为412，412 3 1 50 J1902 25 26 31 30 2.C1925 对地阻抗为 608 4.R1950 对地阻抗为 443 5.C1902 对地阻抗为 519 5.R1951 对地阻抗为 522 5.C1943 对地阻抗为 520 2 3.C1807 对地阻抗 为468 U1803 2.C1030 对地阻抗为 353 2.C1018 对地阻抗为 495 3.C1806 对地阻抗为 468 3 6.LB2703 对地阻抗为 469 BOTTOM面 2.C1020 对地阻抗 为327 U1001 6.LB2704 对地阻抗为 469 1 2 返回目录 2019/3/24 第28页，共52页 后摄像故障目检J1902及相关元件外观是否OK更换不良元件NY更换后摄像头验证主板是否OK结束YN1.量测R1901～R1910/R1918～R1927两端对地阻抗是否OK排除R1901～R1910/R1918～R1927本体不良后更换U2301NY2.量测VOUT20_1V1(C1018)/VOUT32_1V1(C1030)/VOUT13_2V85(C1020)VOUT25_2V85(C1925)对地阻抗是否OK排除线路元器件不良后更换U1001NYY4.量测MCAM0_ISP_CCLK1(R1950)对地阻抗是否OK依次更换U2301/U300N排除线路元器件不良后更换U1803N6.量测SCAM_ISP_SDA0(LB2704)SCAM_ISP_SCL0(LB2703)对地阻抗是否OKY7.量测MCAM0_ISP_SCL1(PIN31)MCAM0_ISP_SDA1(PIN30)对地阻抗是否OKY依次更换U2705/U300依次更换U2301/U300NN依次更换J1902/U2301/U1803/U1001/U300Y3.量测MCAM1_AVDD_2V7(C1806)MCAM0_AVDD_2V7(C1807)对地阻抗是否OK5.量测MCAM1_ISP_CCLK0(R1951)GPIO_134_MCAM1_RST(C1943)GPIO_018_MCAM0_RST(C1902)对地阻抗是否OK更换U300NY
