ID: 网址:lihaiqun86.taobao.com PS2 解码通讯使用手册 V1.5
ID: 网址:lihaiqun86.taobao.com I
ID: 网址:lihaiqun86.taobao.com 目 录 1 PS2 手柄介绍. ............................................................................................................................. 1 2 手柄的使用、连接配对说明. .....................................................................................................2 3 硬件连接方式. .............................................................................................................................3 4 程序设计. .....................................................................................................................................3 5 下载与测试.................................................................................................................................10 附录 A:更新说明...........................................................................................................................14 附录 B:联系方式. ......................................................................................................................... 15 1

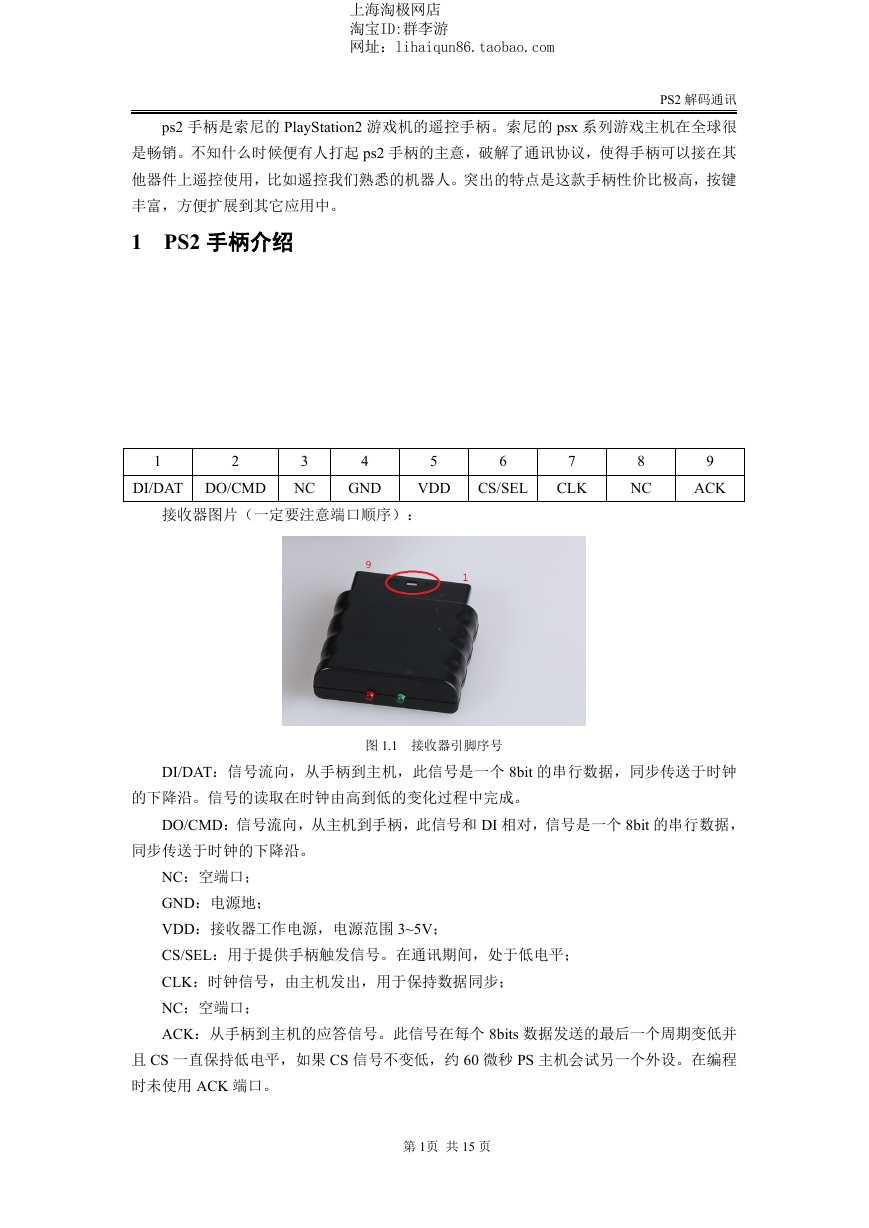

ID: 网址:lihaiqun86.taobao.com PS2 解码通讯 ps2 手柄是索尼的 PlayStation2 游戏机的遥控手柄。索尼的 psx 系列游戏主机在全球很 是畅销。不知什么时候便有人打起 ps2 手柄的主意,破解了通讯协议,使得手柄可以接在其 他器件上遥控使用,比如遥控我们熟悉的机器人。突出的特点是这款手柄性价比极高,按键 丰富,方便扩展到其它应用中。 1 PS2 手柄介绍 ps2 手柄由手柄与接收器两部分组成,手柄主要负责发送按键信息;接收器与单片机(也 可叫作主机,可直接用在 PS2 游戏机上)相连,用于接收手柄发来的信息,并传递给单片 机,单片机也可通过接收器,向手柄发送命令,配置手柄的发送模式。 特别声明:因批次不同或代工厂家不同,手柄和接收器的外观会有所区别(接收器上都 有指示灯,但一种接收器上有电源灯,另一种没有电源灯),但是接收器的引脚定义是一样 的,解码方式是一样的,使用相同。 接收器引脚输出: 1 2 DI/DAT DO/CMD 3 NC 4 5 6 7 GND VDD CS/SEL CLK 8 NC 9 ACK 接收器图片(一定要注意端口顺序): 图 1.1 接收器引脚序号 DI/DAT:信号流向,从手柄到主机,此信号是一个 8bit 的串行数据,同步传送于时钟 的下降沿。信号的读取在时钟由高到低的变化过程中完成。 DO/CMD:信号流向,从主机到手柄,此信号和 DI 相对,信号是一个 8bit 的串行数据, 同步传送于时钟的下降沿。 NC:空端口; GND:电源地; VDD:接收器工作电源,电源范围 3~5V; CS/SEL:用于提供手柄触发信号。在通讯期间,处于低电平; CLK:时钟信号,由主机发出,用于保持数据同步; NC:空端口; ACK:从手柄到主机的应答信号。此信号在每个 8bits 数据发送的最后一个周期变低并 且 CS 一直保持低电平,如果 CS 信号不变低,约 60 微秒 PS 主机会试另一个外设。在编程 时未使用 ACK 端口。 第 1页 共 15 页

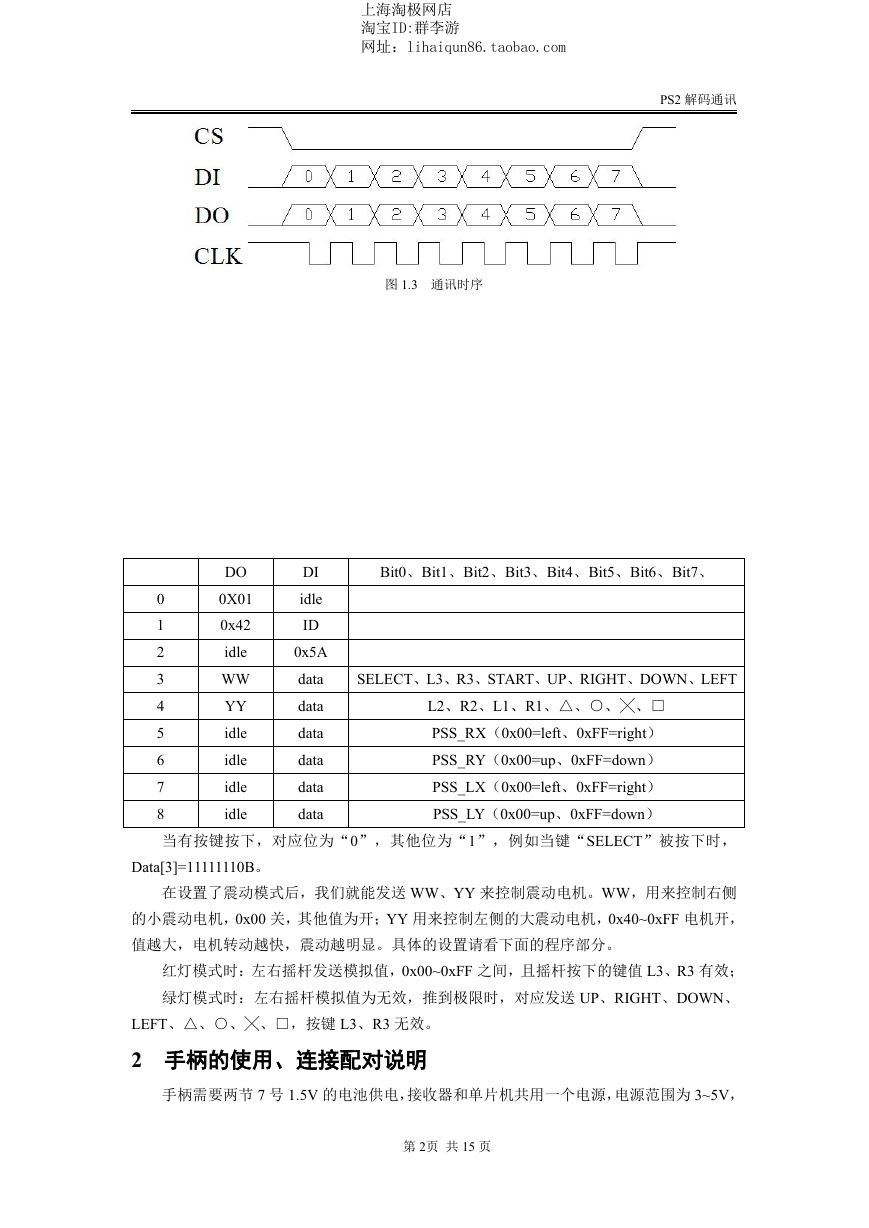

ID: 网址:lihaiqun86.taobao.com PS2 解码通讯 图 1.3 通讯时序 时钟频率 250KHz(4us),如果接收数据不稳定,可以适当的增加频率。在通讯过程中, 一串数据通讯完成后 CS 才会由低转高,不是 1 个字节通讯完成后就由低转高,在通讯期间, 一直处于低电平。 在时钟下降沿时,完成数据(1bit)的发送与接收,发送和接收是同时完成的。当单片 机想读手柄数据或向手柄发送命令时,将会拉低 CS 线电平,并发出一个命令“0x01”;手 柄会回复它的 ID“0x41=绿灯模式,0x73=红灯模式”;在手柄发送 ID 的同时,单片机将传 送 0x42,请求数据;随后手柄发送出 0x5A,告诉单片机“数据来了”。 idle:数据线空闲,该数据线无数据传送。 一个通讯周期有 9 个字节(8 位),这些数据是依次按位传送。 顺序 表 1:数据意义对照表 DO 0X01 0x42 idle WW YY idle idle idle idle DI idle ID 0x5A data data data data data data Bit0、Bit1、Bit2、Bit3、Bit4、Bit5、Bit6、Bit7、 SELECT、L3、R3、START、UP、RIGHT、DOWN、LEFT 0 1 2 3 4 5 6 7 8 当有按键按下,对应位为“0”,其他位为“1”,例如当键“SELECT”被按下时, L2、R2、L1、R1、△、○、╳、□ PSS_RX(0x00=left、0xFF=right) PSS_RY(0x00=up、0xFF=down) PSS_LX(0x00=left、0xFF=right) PSS_LY(0x00=up、0xFF=down) Data[3]=11111110B。 在设置了震动模式后,我们就能发送 WW、YY 来控制震动电机。WW,用来控制右侧 的小震动电机,0x00 关,其他值为开;YY 用来控制左侧的大震动电机,0x40~0xFF 电机开, 值越大,电机转动越快,震动越明显。具体的设置请看下面的程序部分。 红灯模式时:左右摇杆发送模拟值,0x00~0xFF 之间,且摇杆按下的键值 L3、R3 有效; 绿灯模式时:左右摇杆模拟值为无效,推到极限时,对应发送 UP、RIGHT、DOWN、 LEFT、△、○、╳、□,按键 L3、R3 无效。 2 手柄的使用、连接配对说明 手柄需要两节 7 号 1.5V 的电池供电,接收器和单片机共用一个电源,电源范围为 3~5V, 第 2页 共 15 页

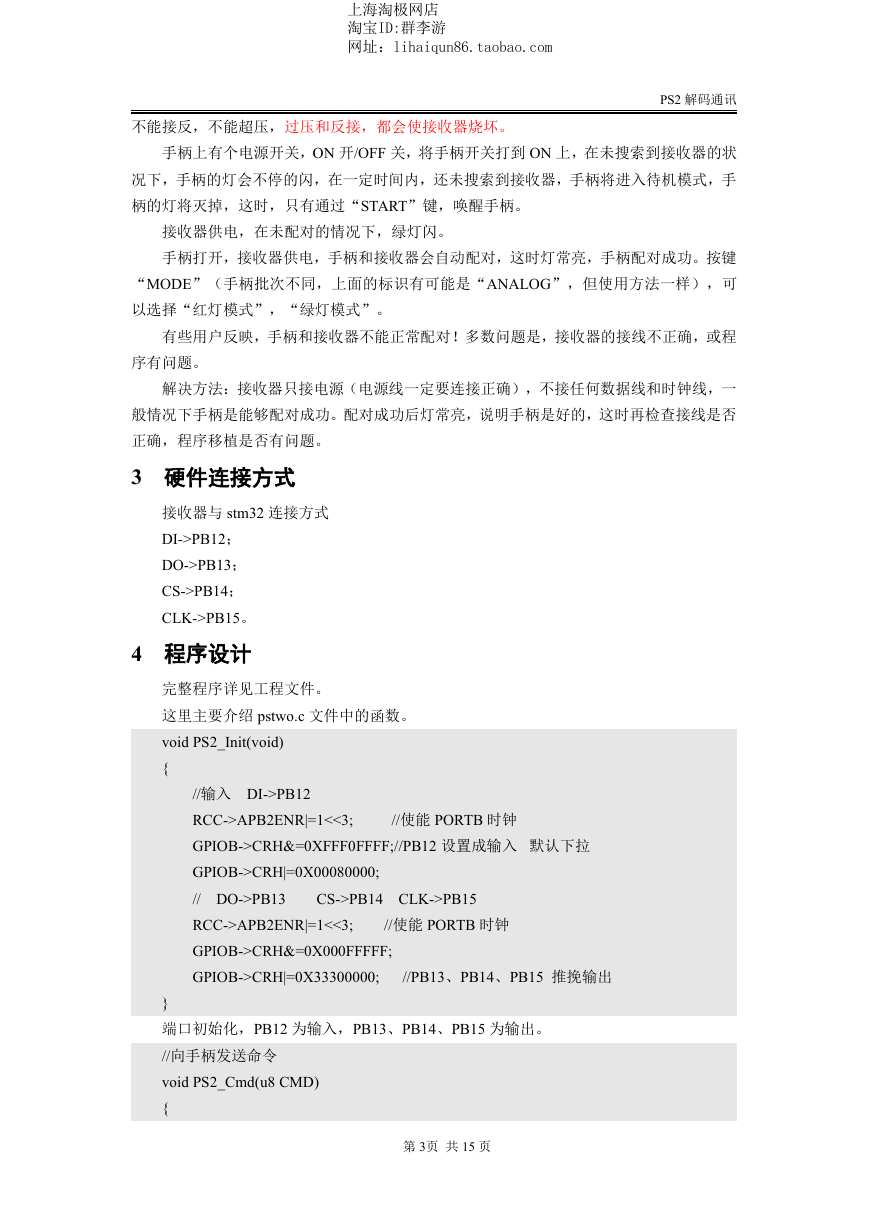

ID: 网址:lihaiqun86.taobao.com PS2 解码通讯 不能接反,不能超压,过压和反接,都会使接收器烧坏。 手柄上有个电源开关,ON 开/OFF 关,将手柄开关打到 ON 上,在未搜索到接收器的状 况下,手柄的灯会不停的闪,在一定时间内,还未搜索到接收器,手柄将进入待机模式,手 柄的灯将灭掉,这时,只有通过“START”键,唤醒手柄。 接收器供电,在未配对的情况下,绿灯闪。 手柄打开,接收器供电,手柄和接收器会自动配对,这时灯常亮,手柄配对成功。按键 “MODE”(手柄批次不同,上面的标识有可能是“ANALOG”,但使用方法一样),可 以选择“红灯模式”,“绿灯模式”。 有些用户反映,手柄和接收器不能正常配对!多数问题是,接收器的接线不正确,或程 序有问题。 解决方法:接收器只接电源(电源线一定要连接正确),不接任何数据线和时钟线,一 般情况下手柄是能够配对成功。配对成功后灯常亮,说明手柄是好的,这时再检查接线是否 正确,程序移植是否有问题。 3 硬件连接方式 接收器与 stm32 连接方式 DI->PB12; DO->PB13; CS->PB14; CLK->PB15。 4 程序设计 完整程序详见工程文件。 这里主要介绍 pstwo.c 文件中的函数。 void PS2_Init(void) { //使能 PORTB 时钟 //输入 DI->PB12 RCC->APB2ENR|=1<<3; GPIOB->CRH&=0XFFF0FFFF;//PB12 设置成输入 默认下拉 GPIOB->CRH|=0X00080000; // DO->PB13 RCC->APB2ENR|=1<<3; GPIOB->CRH&=0X000FFFFF; GPIOB->CRH|=0X33300000; CS->PB14 CLK->PB15 //使能 PORTB 时钟 //PB13、PB14、PB15 推挽输出 } 端口初始化,PB12 为输入,PB13、PB14、PB15 为输出。 //向手柄发送命令 void PS2_Cmd(u8 CMD) { 第 3页 共 15 页

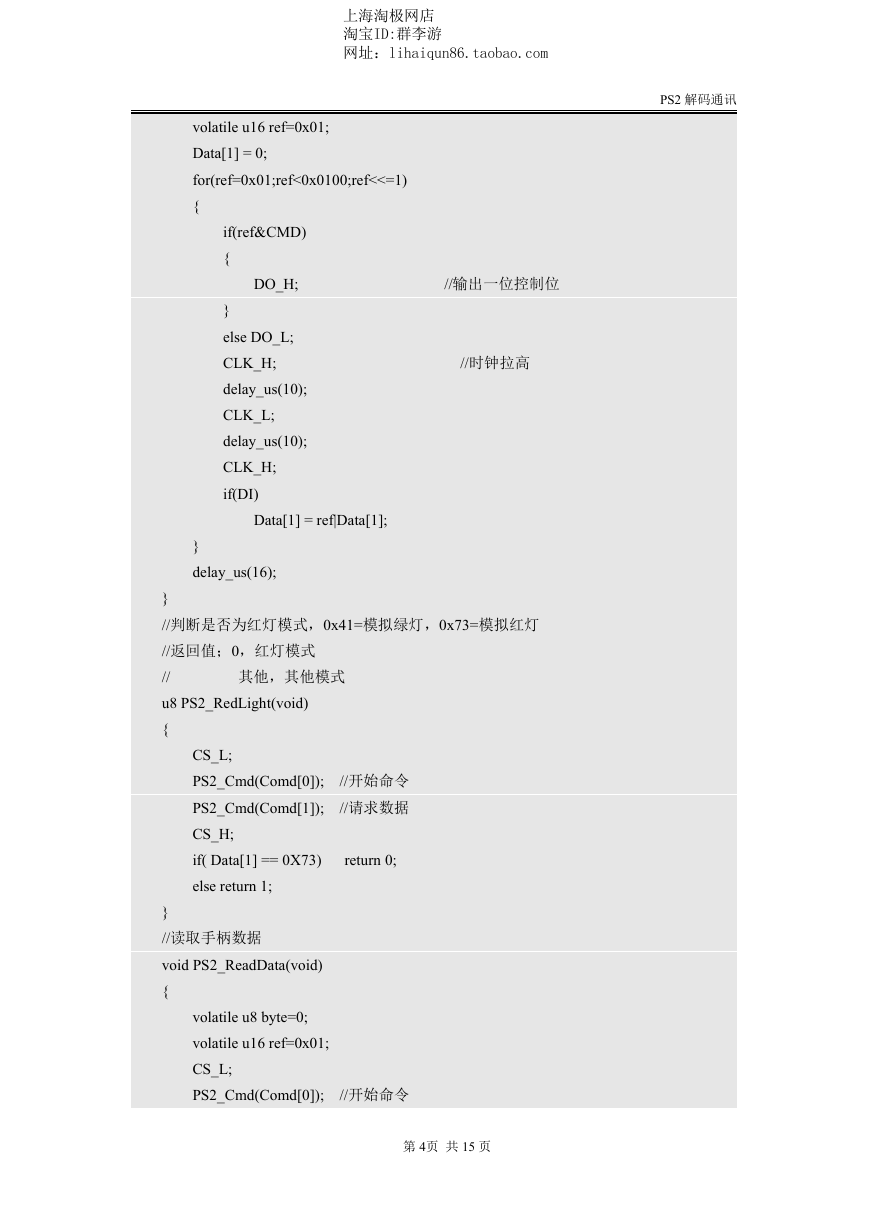

ID: 网址:lihaiqun86.taobao.com PS2 解码通讯 volatile u16 ref=0x01; Data[1] = 0; for(ref=0x01;ref<0x0100;ref<<=1) { if(ref&CMD) { DO_H; } else DO_L; CLK_H; delay_us(10); CLK_L; delay_us(10); CLK_H; if(DI) //输出一位控制位 //时钟拉高 Data[1] = ref|Data[1]; } delay_us(16); } //判断是否为红灯模式,0x41=模拟绿灯,0x73=模拟红灯 //返回值;0,红灯模式 // u8 PS2_RedLight(void) { 其他,其他模式 CS_L; PS2_Cmd(Comd[0]); PS2_Cmd(Comd[1]); CS_H; if( Data[1] == 0X73) else return 1; //开始命令 //请求数据 return 0; } //读取手柄数据 void PS2_ReadData(void) { volatile u8 byte=0; volatile u16 ref=0x01; CS_L; PS2_Cmd(Comd[0]); //开始命令 第 4页 共 15 页

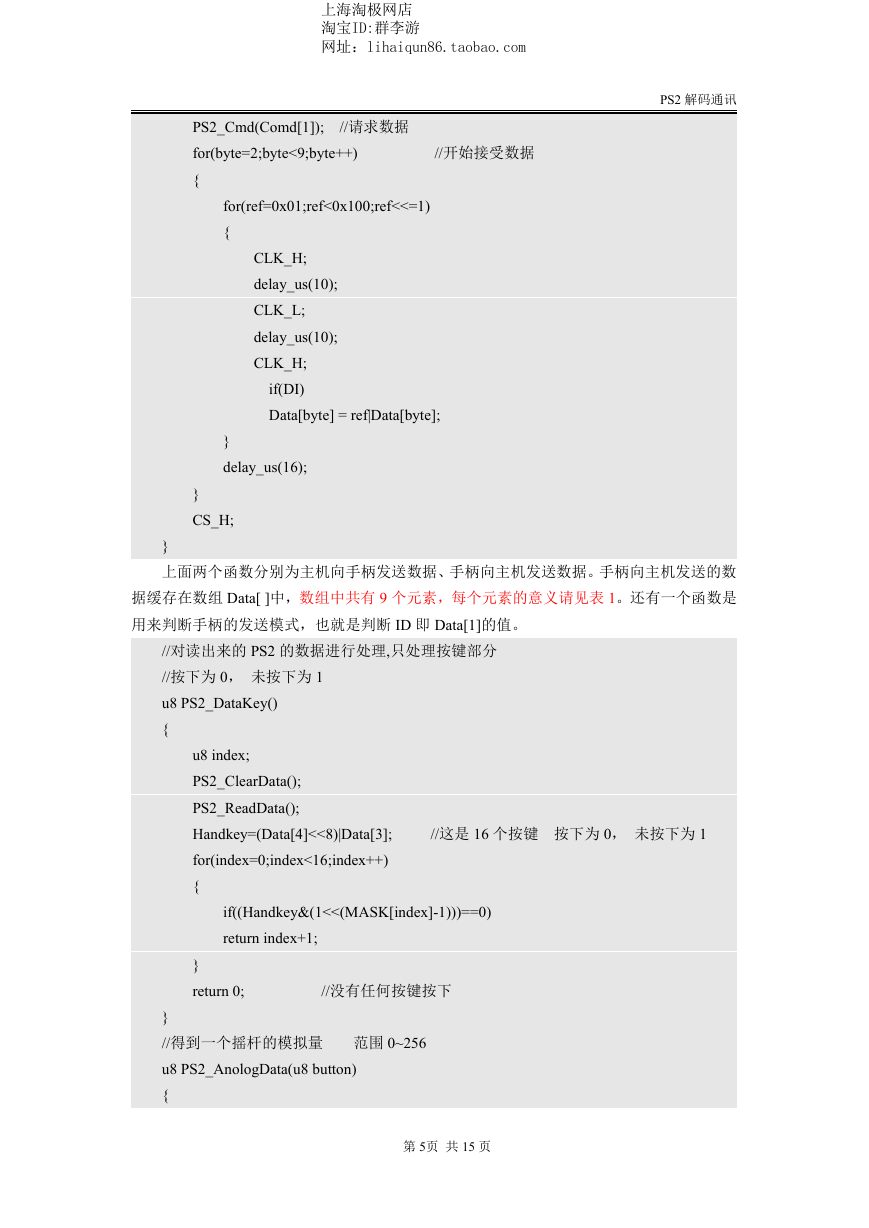

PS2 解码通讯 ID: 网址:lihaiqun86.taobao.com //请求数据 PS2_Cmd(Comd[1]); for(byte=2;byte<9;byte++) { for(ref=0x01;ref<0x100;ref<<=1) { //开始接受数据 CLK_H; delay_us(10); CLK_L; delay_us(10); CLK_H; if(DI) Data[byte] = ref|Data[byte]; } delay_us(16); } CS_H; } 上面两个函数分别为主机向手柄发送数据、手柄向主机发送数据。手柄向主机发送的数 据缓存在数组 Data[ ]中,数组中共有 9 个元素,每个元素的意义请见表 1。还有一个函数是 用来判断手柄的发送模式,也就是判断 ID 即 Data[1]的值。 //对读出来的 PS2 的数据进行处理,只处理按键部分 //按下为 0, 未按下为 1 u8 PS2_DataKey() { u8 index; PS2_ClearData(); PS2_ReadData(); Handkey=(Data[4]<<8)|Data[3]; for(index=0;index<16;index++) { //这是 16 个按键 按下为 0, 未按下为 1 if((Handkey&(1<<(MASK[index]-1)))==0) return index+1; } return 0; //没有任何按键按下 } //得到一个摇杆的模拟量 范围 0~256 u8 PS2_AnologData(u8 button) { 第 5页 共 15 页
