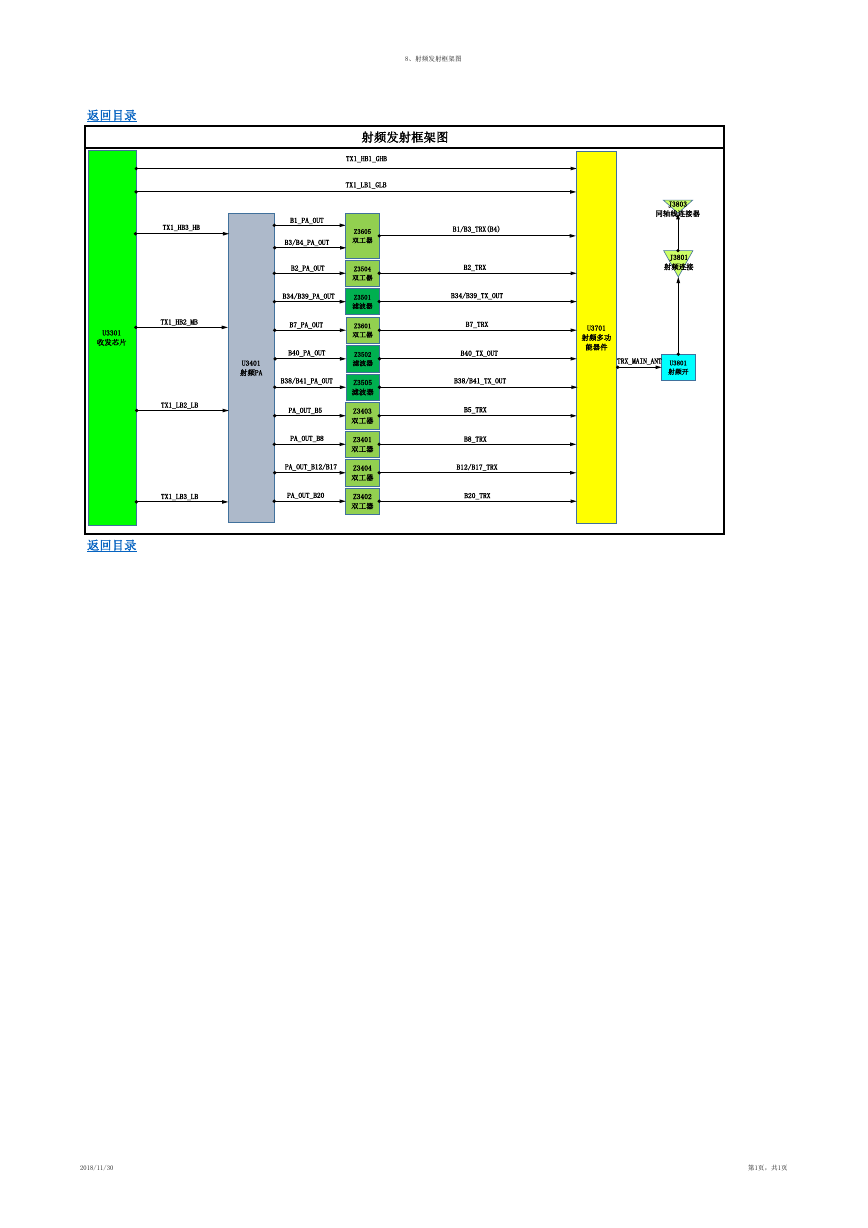

8、射频发射框架图 射频发射框架图 TX1_HB1_GHB TX1_LB1_GLB Z3605 双工器 Z3504 双工器 Z3501 滤波器 Z3601 双工器 Z3502 滤波器 Z3505 滤波器 Z3403 双工器 Z3401 双工器 Z3404 双工器 Z3402 双工器 B1/B3_TRX(B4) B2_TRX B34/B39_TX_OUT B7_TRX B40_TX_OUT B38/B41_TX_OUT B5_TRX B8_TRX B12/B17_TRX B20_TRX 返回目录 TX1_HB3_HB TX1_HB2_MB U3301 收发芯片 TX1_LB2_LB B1_PA_OUT B3/B4_PA_OUT B2_PA_OUT B34/B39_PA_OUT B7_PA_OUT B40_PA_OUT U3401 射频PA B38/B41_PA_OUT PA_OUT_B5 PA_OUT_B8 PA_OUT_B12/B17 TX1_LB3_LB PA_OUT_B20 返回目录 J3803 同轴线连接器 J3801 射频连接 U3701 射频多功 能器件 TRX_MAIN_ANT U3801 射频开 2018/11/30 第1页，共1页
