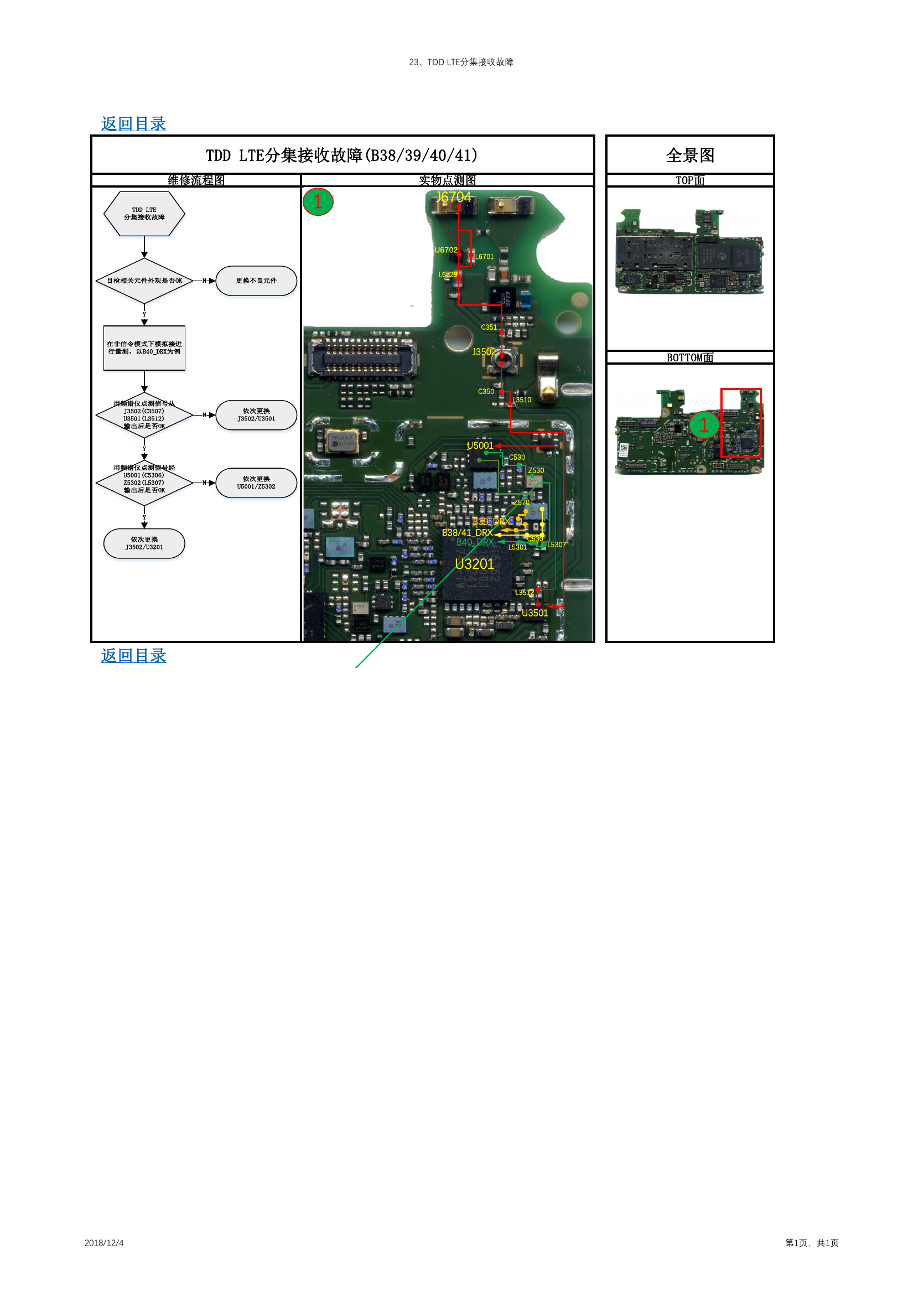

23、TDD LTE分集接收故障 返回目录 TDD LTE分集接收故障(B38/39/40/41) 维修流程图 TDD LTE 分集接收故障 1 目检相关元件外观是否OK N 更换不良元件 实物点测图 J6704 U6702 L6729 L6701 N N 依次更换 J3502/U3501 依次更换 U5001/Z5302 Y 在非信令模式下模拟接进 行量测,以B40_DRX为例 用频谱仪点测信号从 J3502(C3507) U3501(L3512) 输出后是否OK Y 用频谱仪点测信号经 U5001(C5306) Z5302(L5307) 输出后是否OK Y 依次更换 J3502/U3201 返回目录 C351 J3502 C350 L3510 U5001 C530 Z530 Z570 B39_DRX B38/41_DRX B40_DRX U3201 C530 L5301 L5307 L3512 U3501 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页,共1页
