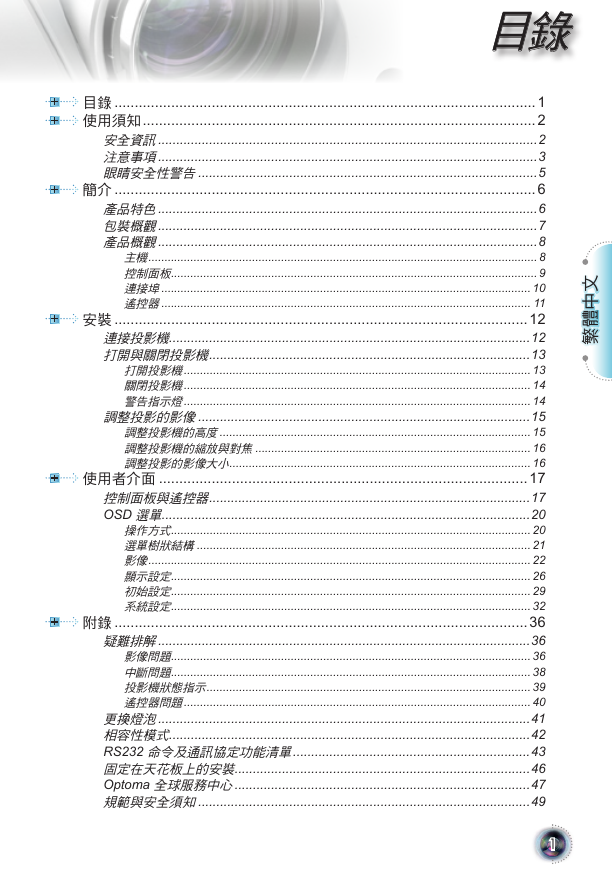

目錄目錄 ........................................................................................................1 使用須知 .................................................................................................2 安全資訊 ........................................................................................................2 注意事項 ........................................................................................................3 眼睛安全性警告 .............................................................................................5 簡介 ........................................................................................................6 產品特色 ........................................................................................................6 包裝概觀 ........................................................................................................7 產品概觀 ........................................................................................................8 主機 ........................................................................................................................ 8 控制面板 ................................................................................................................. 9 連接埠 .................................................................................................................. 10 遙控器 .................................................................................................................. 11 安裝 ......................................................................................................12 連接投影機 ...................................................................................................12 打開與關閉投影機 ........................................................................................13 打開投影機 ........................................................................................................... 13 關閉投影機 ........................................................................................................... 14 警告指示燈 ........................................................................................................... 14 調整投影的影像 ...........................................................................................15 調整投影機的高度 ................................................................................................ 15 調整投影機的縮放與對焦 ..................................................................................... 16 調整投影的影像大小 ............................................................................................. 16 使用者介面 ...........................................................................................17 控制面板與遙控器 ........................................................................................17 OSD 選單 .....................................................................................................20 操作方式 ............................................................................................................... 20 選單樹狀結構 ....................................................................................................... 21 影像 ...................................................................................................................... 22 顯示設定 ............................................................................................................... 26 初始設定 ............................................................................................................... 29 系統設定 ............................................................................................................... 32 附錄 ......................................................................................................36 疑難排解 ......................................................................................................36 影像問題 ............................................................................................................... 36 中斷問題 ............................................................................................................... 38 投影機狀態指示 .................................................................................................... 39 遙控器問題 ........................................................................................................... 40 更換燈泡 ......................................................................................................41 相容性模式 ...................................................................................................42 RS232 命令及通訊協定功能清單 .................................................................43 固定在天花板上的安裝 .................................................................................46 Optoma 全球服務中心 .................................................................................47 規範與安全須知 ...........................................................................................49 文中體繁 1

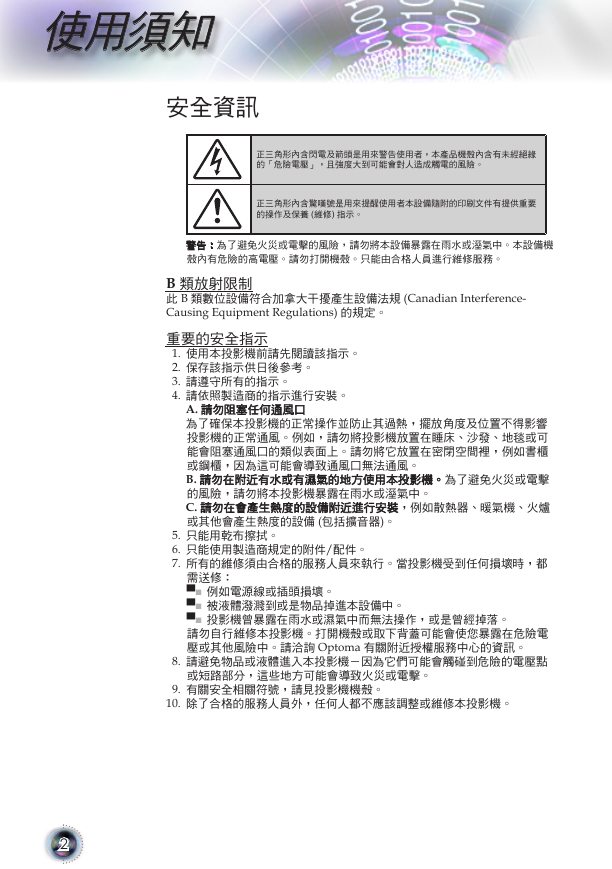

使用須知安全資訊正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內含有未經絕緣的「危險電壓」，且強度大到可能會對人造成觸電的風險。正三角形內含驚嘆號是用來提醒使用者本設備隨附的印刷文件有提供重要的操作及保養 (維修) 指示。警告：為了避免火災或電擊的風險，請勿將本設備暴露在雨水或溼氣中。本設備機殼內有危險的高電壓。請勿打開機殼。只能由合格人員進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference- Causing Equipment Regulations) 的規定。重要的安全指示 1. 使用本投影機前請先閱讀該指示。 2. 保存該指示供日後參考。 3. 請遵守所有的指示。 4. 請依照製造商的指示進行安裝。 A. 請勿阻塞任何通風口為了確保本投影機的正常操作並防止其過熱，擺放角度及位置不得影響投影機的正常通風。例如，請勿將投影機放置在睡床、沙發、地毯或可能會阻塞通風口的類似表面上。請勿將它放置在密閉空間裡，例如書櫃或鋼櫃，因為這可能會導致通風口無法通風。 B. 請勿在附近有水或有濕氣的地方使用本投影機。為了避免火災或電擊的風險，請勿將本投影機暴露在雨水或溼氣中。 C. 請勿在會產生熱度的設備附近進行安裝，例如散熱器、暖氣機、火爐或其他會產生熱度的設備 (包括擴音器)。 5. 只能用乾布擦拭。 6. 只能使用製造商規定的附件/配件。 7. 所有的維修須由合格的服務人員來執行。當投影機受到任何損壞時，都需送修： ▀■ 例如電源線或插頭損壞。 ▀■ 被液體潑濺到或是物品掉進本設備中。 ▀■ 投影機曾暴露在雨水或濕氣中而無法操作，或是曾經掉落。請勿自行維修本投影機。打開機殼或取下背蓋可能會使您暴露在危險電壓或其他風險中。請洽詢 Optoma 有關附近授權服務中心的資訊。 8. 請避免物品或液體進入本投影機－因為它們可能會觸碰到危險的電壓點或短路部分，這些地方可能會導致火災或電擊。 9. 有關安全相關符號，請見投影機機殼。 10. 除了合格的服務人員外，任何人都不應該調整或維修本投影機。 2

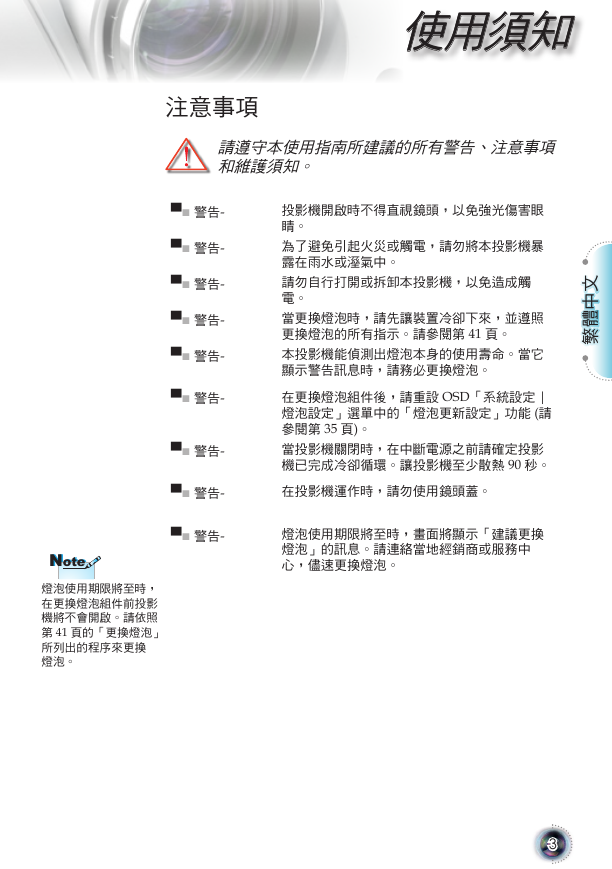

使用須知注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知。 ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- 文中體繁投影機開啟時不得直視鏡頭，以免強光傷害眼睛。為了避免引起火災或觸電，請勿將本投影機暴露在雨水或溼氣中。請勿自行打開或拆卸本投影機，以免造成觸電。當更換燈泡時，請先讓裝置冷卻下來，並遵照更換燈泡的所有指示。請參閱第 41 頁。本投影機能偵測出燈泡本身的使用壽命。當它顯示警告訊息時，請務必更換燈泡。在更換燈泡組件後，請重設 OSD「系統設定 | 燈泡設定」選單中的「燈泡更新設定」功能 (請參閱第 35 頁)。當投影機關閉時，在中斷電源之前請確定投影機已完成冷卻循環。讓投影機至少散熱 90 秒。在投影機運作時，請勿使用鏡頭蓋。燈泡使用期限將至時，畫面將顯示「建議更換燈泡」的訊息。請連絡當地經銷商或服務中心，儘速更換燈泡。 NoteNote 燈泡使用期限將至時，在更換燈泡組件前投影機將不會開啟。請依照第 41 頁的「更換燈泡」所列出的程序來更換燈泡。 3

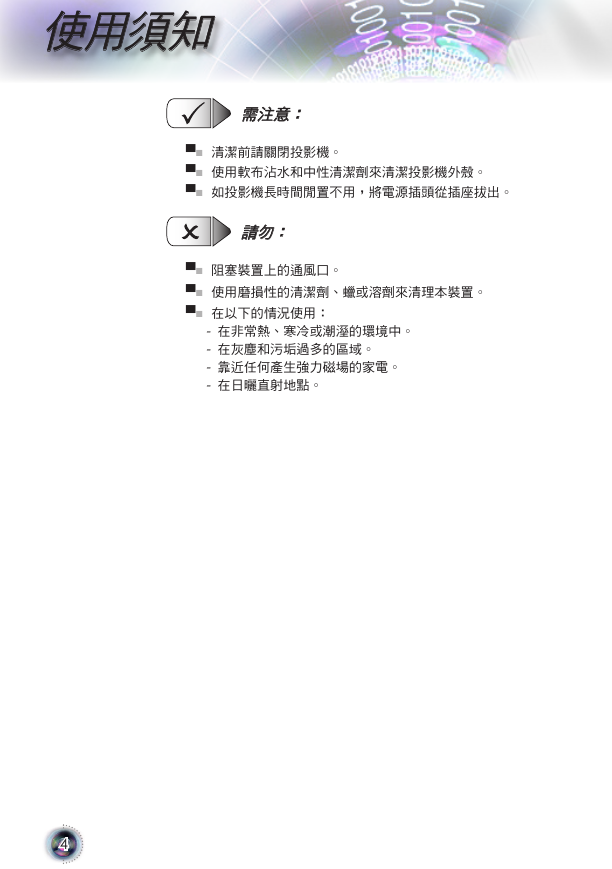

使用須知需注意： ▀■ 清潔前請關閉投影機。 ▀■ 使用軟布沾水和中性清潔劑來清潔投影機外殼。 ▀■ 如投影機長時間閒置不用，將電源插頭從插座拔出。請勿： ▀■ 阻塞裝置上的通風口。 ▀■ 使用磨損性的清潔劑、蠟或溶劑來清理本裝置。 ▀■ 在以下的情況使用： - 在非常熱、寒冷或潮溼的環境中。 - 在灰塵和污垢過多的區域。 - 靠近任何產生強力磁場的家電。 - 在日曬直射地點。 4

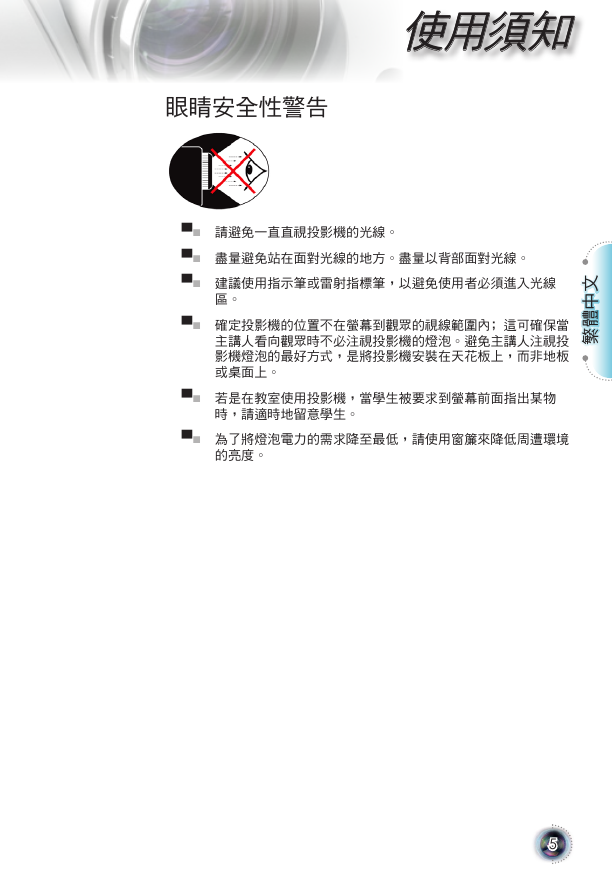

使用須知眼睛安全性警告 ▀■ 請避免一直直視投影機的光線。 ▀■ 盡量避免站在面對光線的地方。盡量以背部面對光線。 ▀■ 建議使用指示筆或雷射指標筆，以避免使用者必須進入光線區。 ▀■ 確定投影機的位置不在螢幕到觀眾的視線範圍內﹔這可確保當主講人看向觀眾時不必注視投影機的燈泡。避免主講人注視投影機燈泡的最好方式，是將投影機安裝在天花板上，而非地板或桌面上。 ▀■ 若是在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時地留意學生。 ▀■ 為了將燈泡電力的需求降至最低，請使用窗簾來降低周遭環境的亮度。文中體繁 5

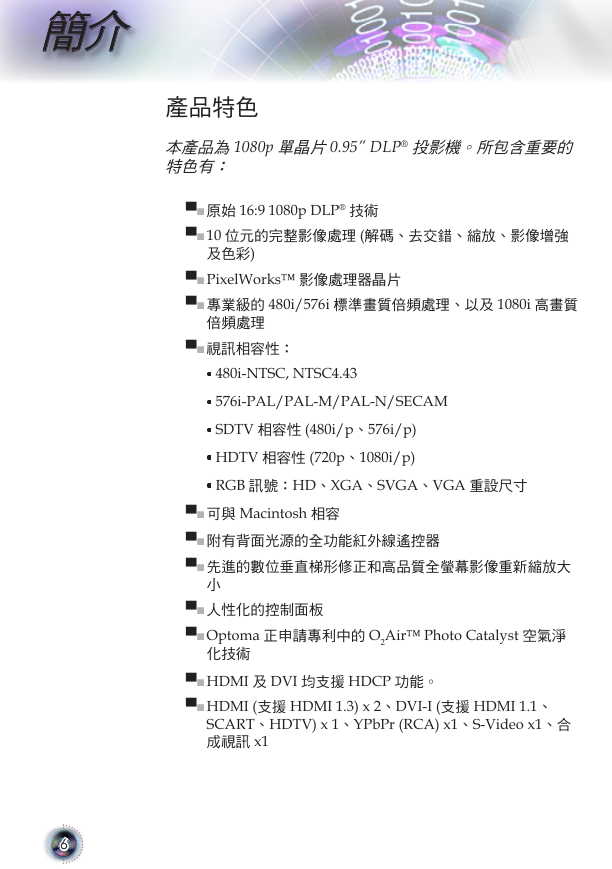

簡介 6 產品特色本產品為 1080p 單晶片 0.95” DLP® 投影機。所包含重要的特色有： ▀■ 原始 16:9 1080p DLP® 技術 ▀■ 10 位元的完整影像處理 (解碼、去交錯、縮放、影像增強及色彩) ▀■ PixelWorks™ 影像處理器晶片 ▀■ 專業級的 480i/576i 標準畫質倍頻處理、以及 1080i 高畫質倍頻處理 ▀■ 視訊相容性： ▪ 480i-NTSC, NTSC4.43 ▪ 576i-PAL/PAL-M/PAL-N/SECAM ▪ SDTV 相容性 (480i/p、576i/p) ▪ HDTV 相容性 (720p、1080i/p) ▪ RGB 訊號：HD、XGA、SVGA、VGA 重設尺寸 ▀■ 可與 Macintosh 相容 ▀■ 附有背面光源的全功能紅外線遙控器 ▀■ 先進的數位垂直梯形修正和高品質全螢幕影像重新縮放大小 ▀■ 人性化的控制面板 ▀■ Optoma 正申請專利中的 O2Air™ Photo Catalyst 空氣淨化技術 ▀■ HDMI 及 DVI 均支援 HDCP 功能。 ▀■ HDMI (支援 HDMI 1.3) x 2、DVI-I (支援 HDMI 1.1、 SCART、HDTV) x 1、YPbPr (RCA) x1、S-Video x1、合成視訊 x1

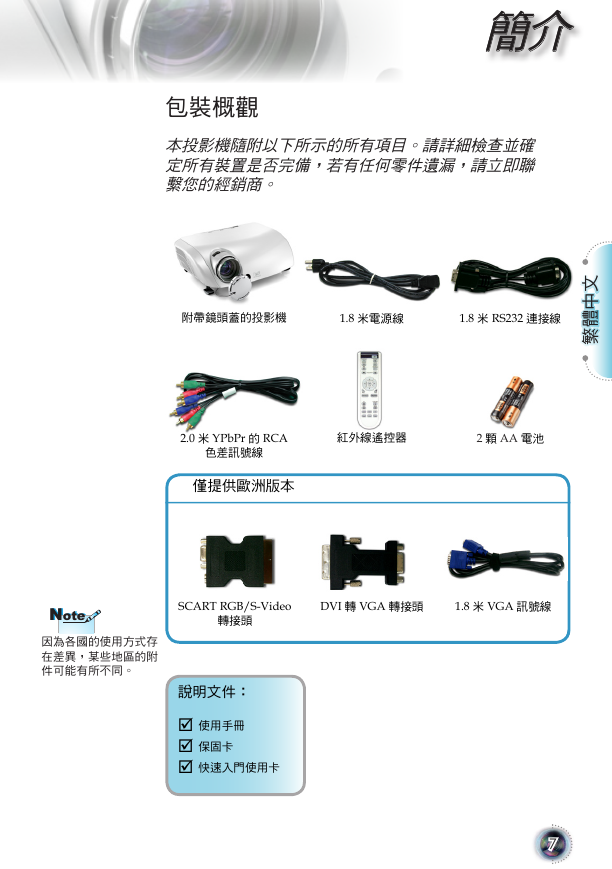

簡介包裝概觀本投影機隨附以下所示的所有項目。請詳細檢查並確定所有裝置是否完備，若有任何零件遺漏，請立即聯繫您的經銷商。附帶鏡頭蓋的投影機 1.8 米電源線 1.8 米 RS232 連接線文中體繁 2.0 米 YPbPr 的 RCA 色差訊號線僅提供歐洲版本紅外線遙控器 2 顆 AA 電池 SCART RGB/S-Video DVI 轉 VGA 轉接頭 1.8 米 VGA 訊號線轉接頭 NoteNote 因為各國的使用方式存在差異，某些地區的附件可能有所不同。說明文件︰  使用手冊  保固卡  快速入門使用卡 7

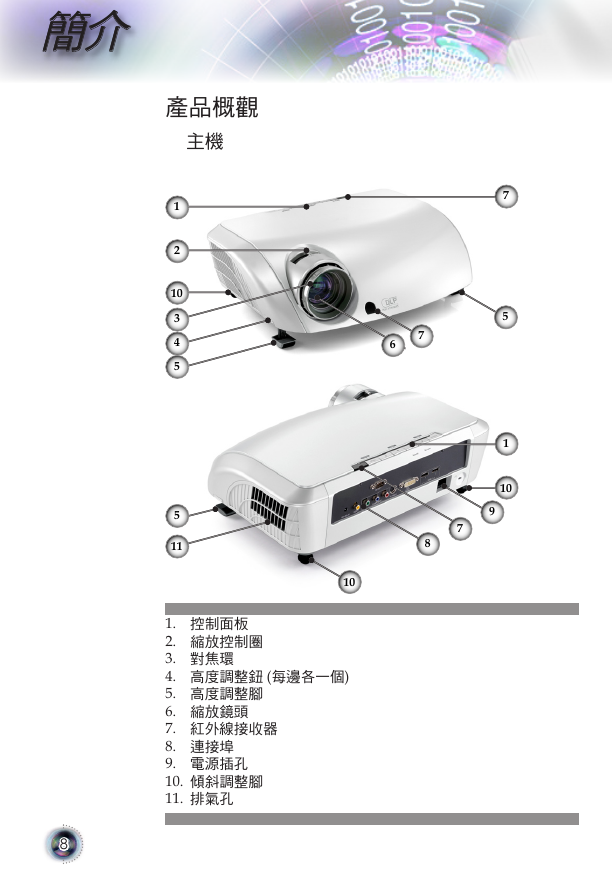

簡介產品概觀主機 1 2 10 3 4 5 5 11 7 5 1 10 9 7 6 7 8 10 1. 控制面板 2. 縮放控制圈 3. 對焦環 4. 高度調整鈕 (每邊各一個) 5. 高度調整腳 6. 縮放鏡頭 7. 紅外線接收器 8. 連接埠 9. 電源插孔 10. 傾斜調整腳 11. 排氣孔 8
