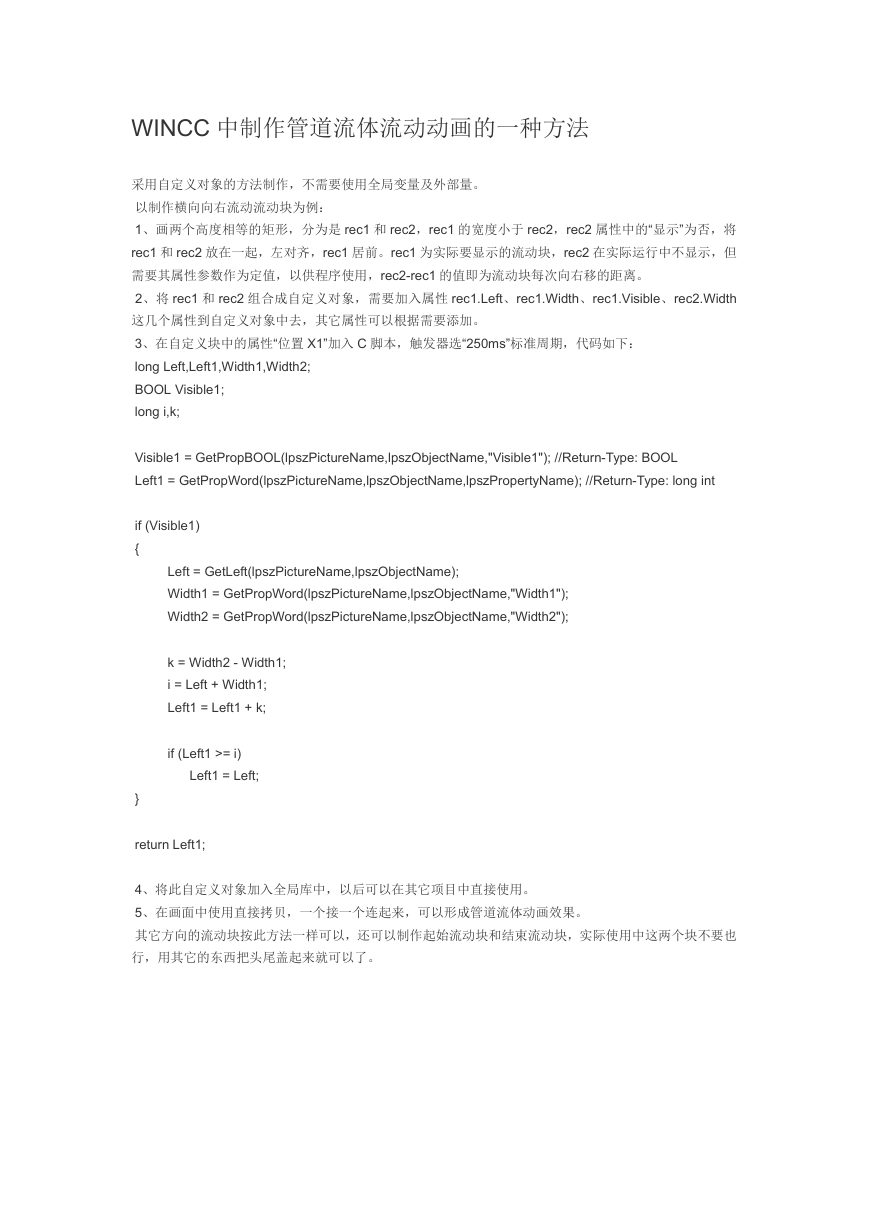

WINCC 中制作管道流体流动动画的一种方法 采用自定义对象的方法制作，不需要使用全局变量及外部量。 以制作横向向右流动流动块为例： 1、画两个高度相等的矩形，分为是 rec1 和 rec2，rec1 的宽度小于 rec2，rec2 属性中的“显示”为否，将 rec1 和 rec2 放在一起，左对齐，rec1 居前。rec1 为实际要显示的流动块，rec2 在实际运行中不显示，但 需要其属性参数作为定值，以供程序使用，rec2-rec1 的值即为流动块每次向右移的距离。 2、将 rec1 和 rec2 组合成自定义对象，需要加入属性 rec1.Left、rec1.Width、rec1.Visible、rec2.Width 这几个属性到自定义对象中去，其它属性可以根据需要添加。 3、在自定义块中的属性“位置 X1”加入 C 脚本，触发器选“250ms”标准周期，代码如下： long Left,Left1,Width1,Width2; BOOL Visible1; long i,k; Visible1 = GetPropBOOL(lpszPictureName,lpszObjectName,"Visible1"); //Return-Type: BOOL Left1 = GetPropWord(lpszPictureName,lpszObjectName,lpszPropertyName); //Return-Type: long int if (Visible1) { Left = GetLeft(lpszPictureName,lpszObjectName); Width1 = GetPropWord(lpszPictureName,lpszObjectName,"Width1"); Width2 = GetPropWord(lpszPictureName,lpszObjectName,"Width2"); k = Width2 - Width1; i = Left + Width1; Left1 = Left1 + k; if (Left1 >= i) Left1 = Left; } return Left1; 4、将此自定义对象加入全局库中，以后可以在其它项目中直接使用。 5、在画面中使用直接拷贝，一个接一个连起来，可以形成管道流体动画效果。 其它方向的流动块按此方法一样可以，还可以制作起始流动块和结束流动块，实际使用中这两个块不要也 行，用其它的东西把头尾盖起来就可以了。
