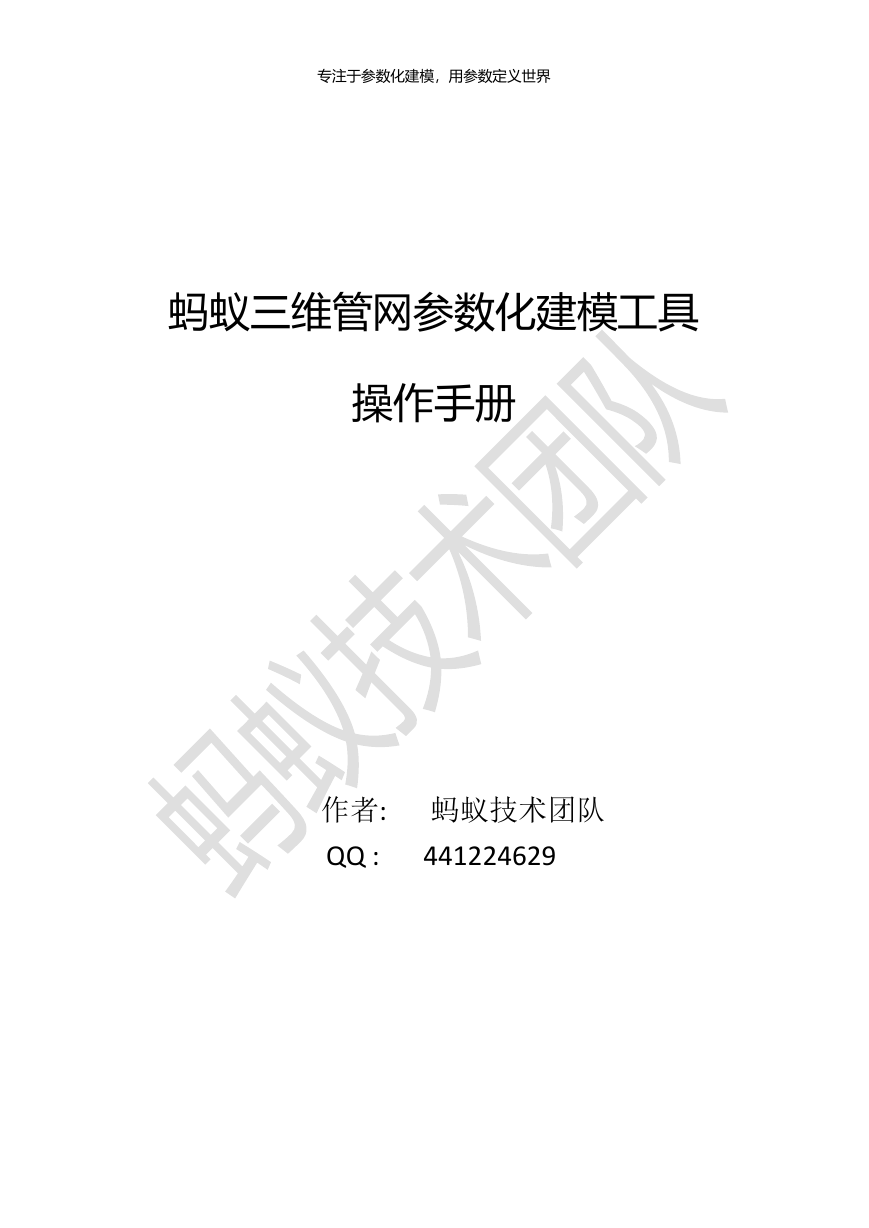

专注于参数化建模，用参数定义世界蚂蚁三维管网参数化建模工具操作手册作者: 蚂蚁技术团队 QQ : 441224629

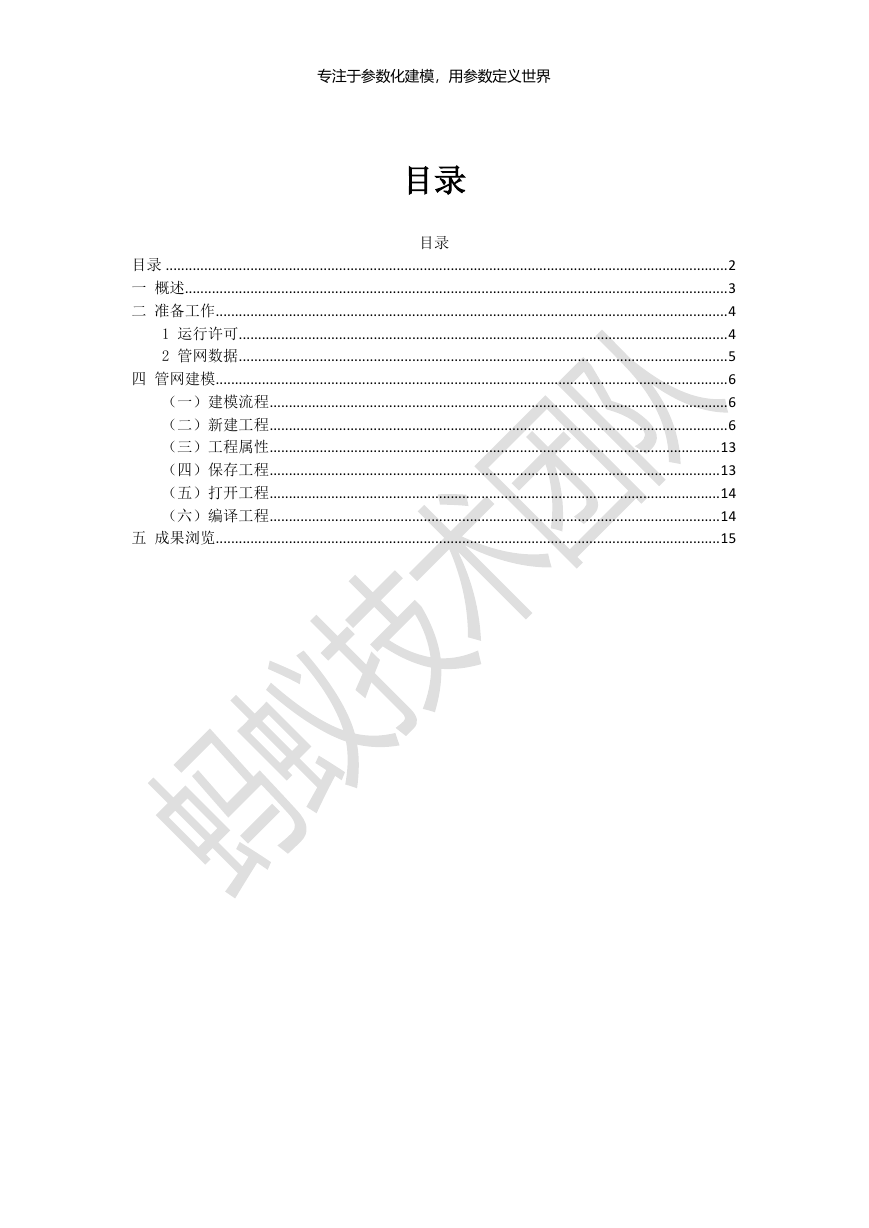

专注于参数化建模，用参数定义世界目录目录目录 .................................................................................................................................................. 2 一概述............................................................................................................................................. 3 二准备工作 ..................................................................................................................................... 4 1 运行许可 ............................................................................................................................... 4 2 管网数据 ............................................................................................................................... 5 四管网建模 ..................................................................................................................................... 6 （一）建模流程 ....................................................................................................................... 6 （二）新建工程 ....................................................................................................................... 6 （三）工程属性 ..................................................................................................................... 13 （四）保存工程 ..................................................................................................................... 13 （五）打开工程 ..................................................................................................................... 14 （六）编译工程 ..................................................................................................................... 14 五成果浏览 ................................................................................................................................... 15

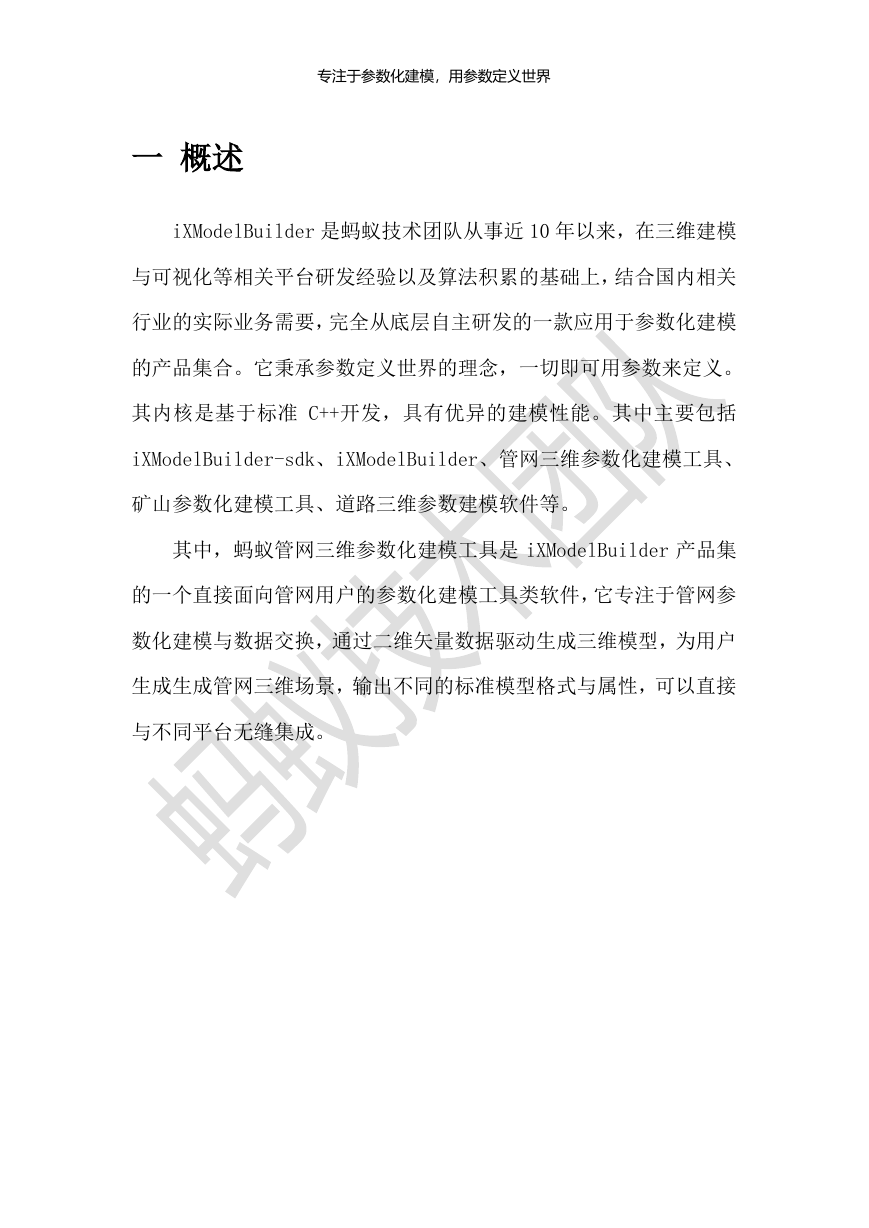

专注于参数化建模，用参数定义世界一概述 iXModelBuilder 是蚂蚁技术团队从事近 10 年以来，在三维建模与可视化等相关平台研发经验以及算法积累的基础上，结合国内相关行业的实际业务需要，完全从底层自主研发的一款应用于参数化建模的产品集合。它秉承参数定义世界的理念，一切即可用参数来定义。其内核是基于标准 C++开发，具有优异的建模性能。其中主要包括 iXModelBuilder-sdk、iXModelBuilder、管网三维参数化建模工具、矿山参数化建模工具、道路三维参数建模软件等。其中，蚂蚁管网三维参数化建模工具是 iXModelBuilder 产品集的一个直接面向管网用户的参数化建模工具类软件，它专注于管网参数化建模与数据交换，通过二维矢量数据驱动生成三维模型，为用户生成生成管网三维场景，输出不同的标准模型格式与属性，可以直接与不同平台无缝集成。

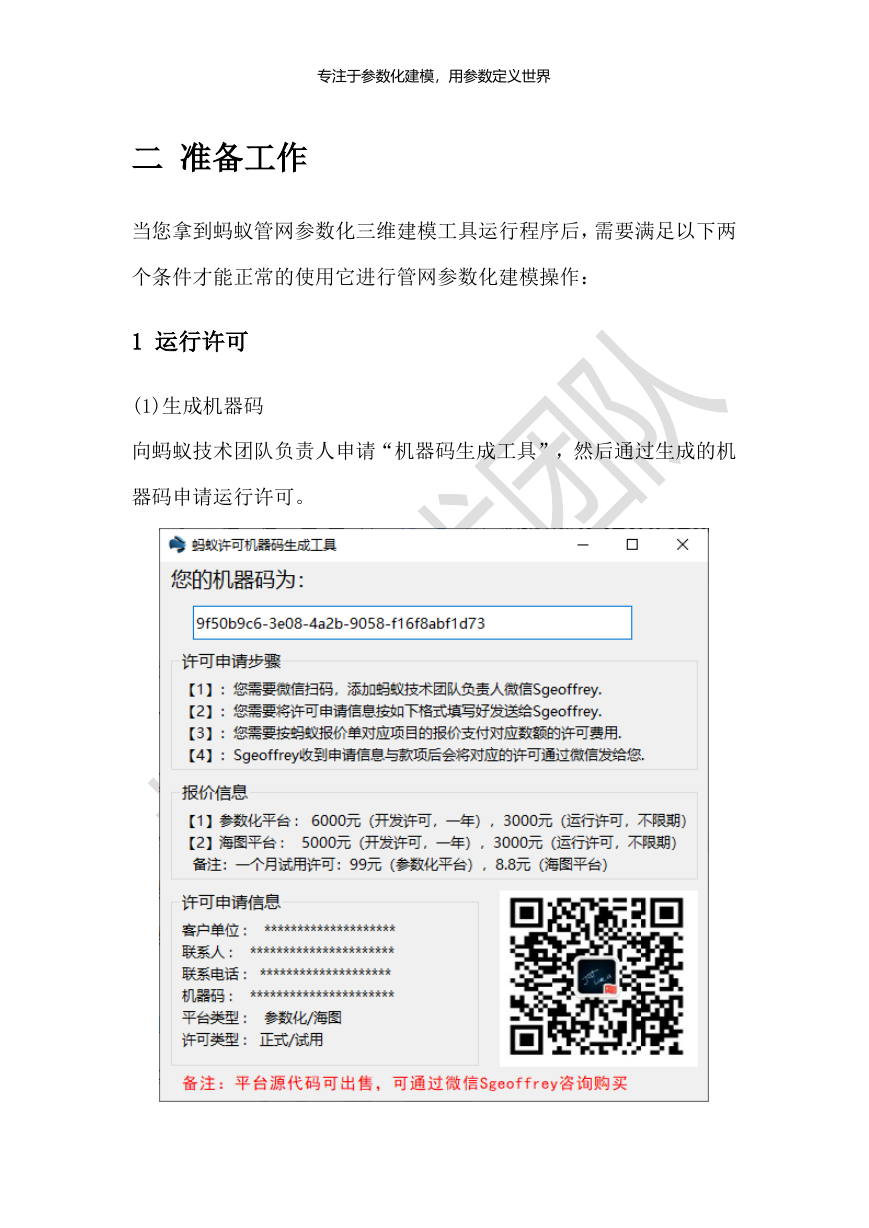

专注于参数化建模，用参数定义世界二准备工作当您拿到蚂蚁管网参数化三维建模工具运行程序后，需要满足以下两个条件才能正常的使用它进行管网参数化建模操作： 1 运行许可 (1)生成机器码向蚂蚁技术团队负责人申请“机器码生成工具”，然后通过生成的机器码申请运行许可。

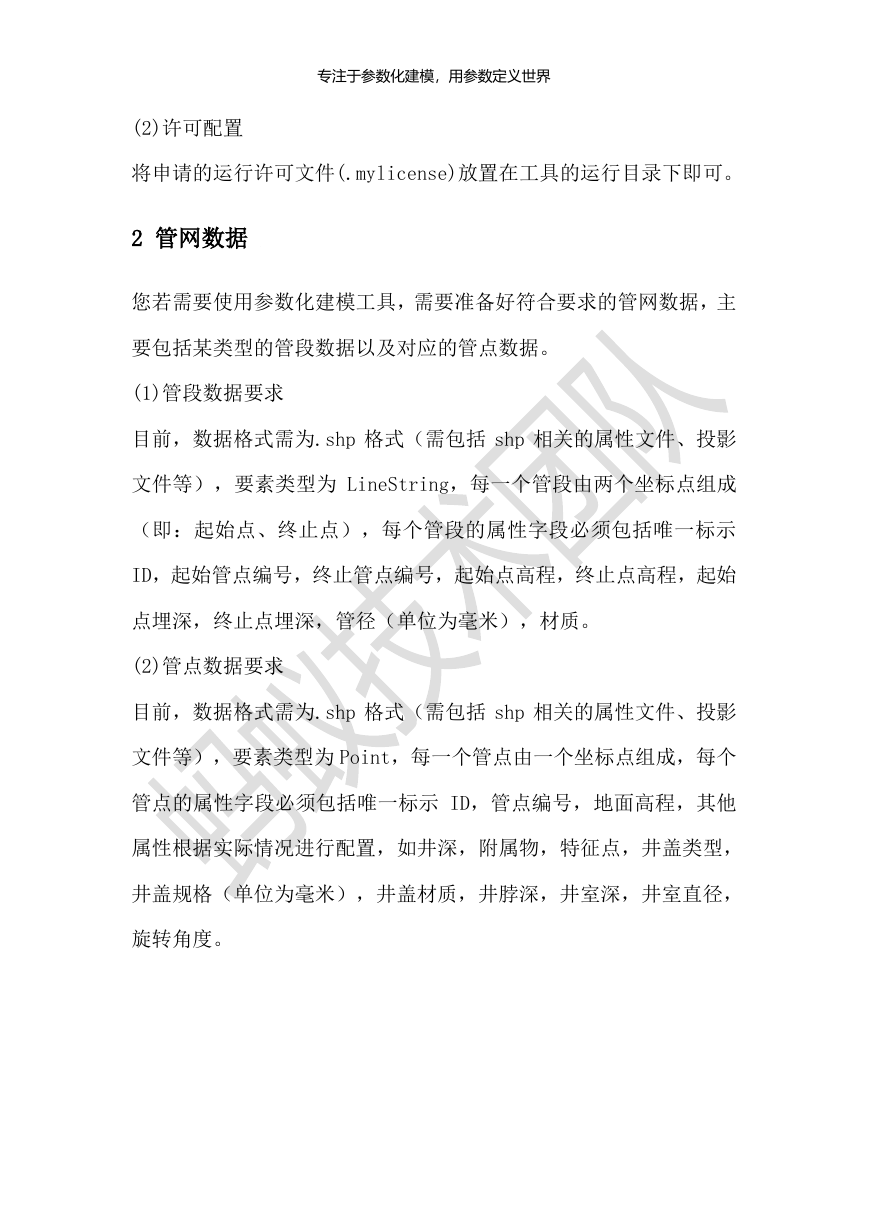

专注于参数化建模，用参数定义世界 (2)许可配置将申请的运行许可文件(.mylicense)放置在工具的运行目录下即可。 2 管网数据您若需要使用参数化建模工具，需要准备好符合要求的管网数据，主要包括某类型的管段数据以及对应的管点数据。 (1)管段数据要求目前，数据格式需为.shp 格式（需包括 shp 相关的属性文件、投影文件等），要素类型为 LineString，每一个管段由两个坐标点组成（即：起始点、终止点），每个管段的属性字段必须包括唯一标示 ID，起始管点编号，终止管点编号，起始点高程，终止点高程，起始点埋深，终止点埋深，管径（单位为毫米），材质。 (2)管点数据要求目前，数据格式需为.shp 格式（需包括 shp 相关的属性文件、投影文件等），要素类型为 Point，每一个管点由一个坐标点组成，每个管点的属性字段必须包括唯一标示 ID，管点编号，地面高程，其他属性根据实际情况进行配置，如井深，附属物，特征点，井盖类型，井盖规格（单位为毫米），井盖材质，井脖深，井室深，井室直径，旋转角度。

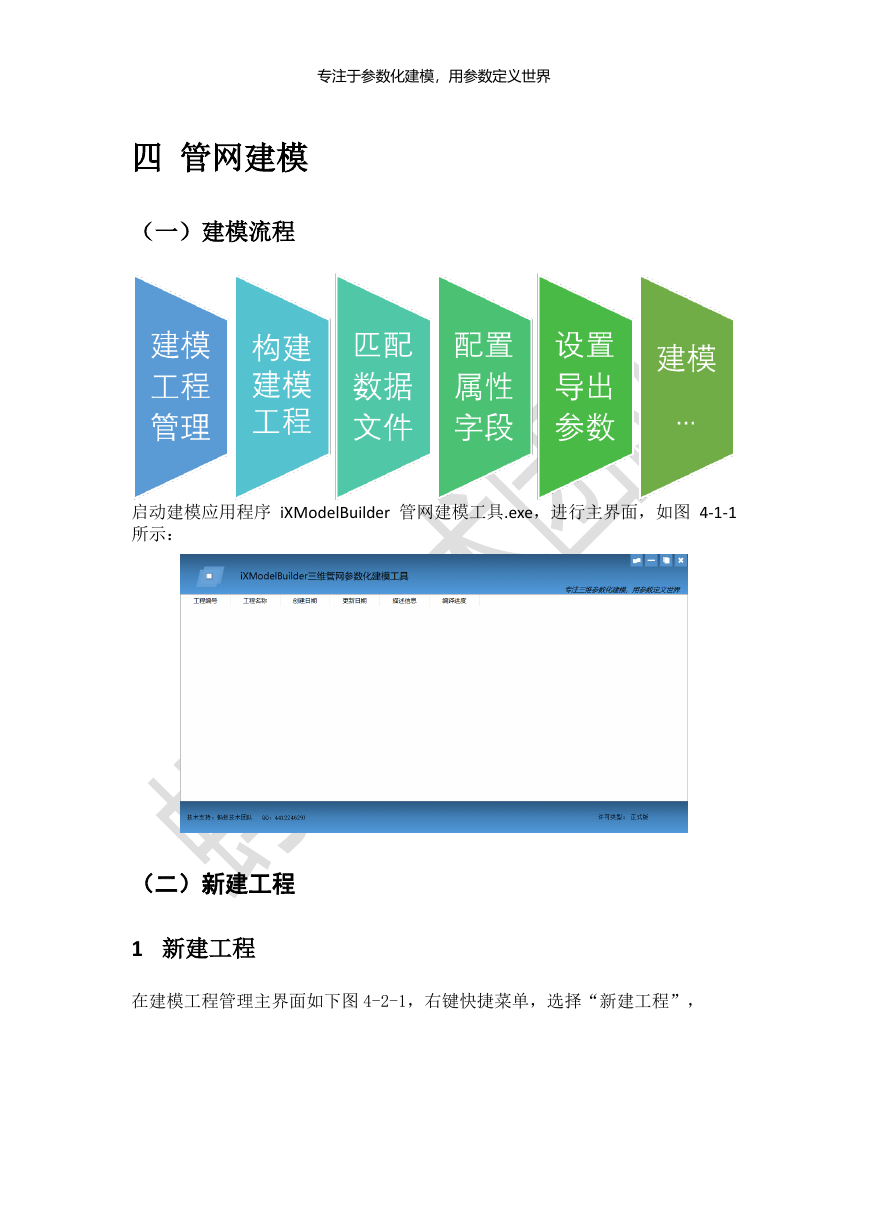

专注于参数化建模，用参数定义世界四管网建模（一）建模流程启动建模应用程序 iXModelBuilder 管网建模工具.exe，进行主界面，如图 4-1-1 所示：（二）新建工程 1 新建工程在建模工程管理主界面如下图 4-2-1，右键快捷菜单，选择“新建工程”，

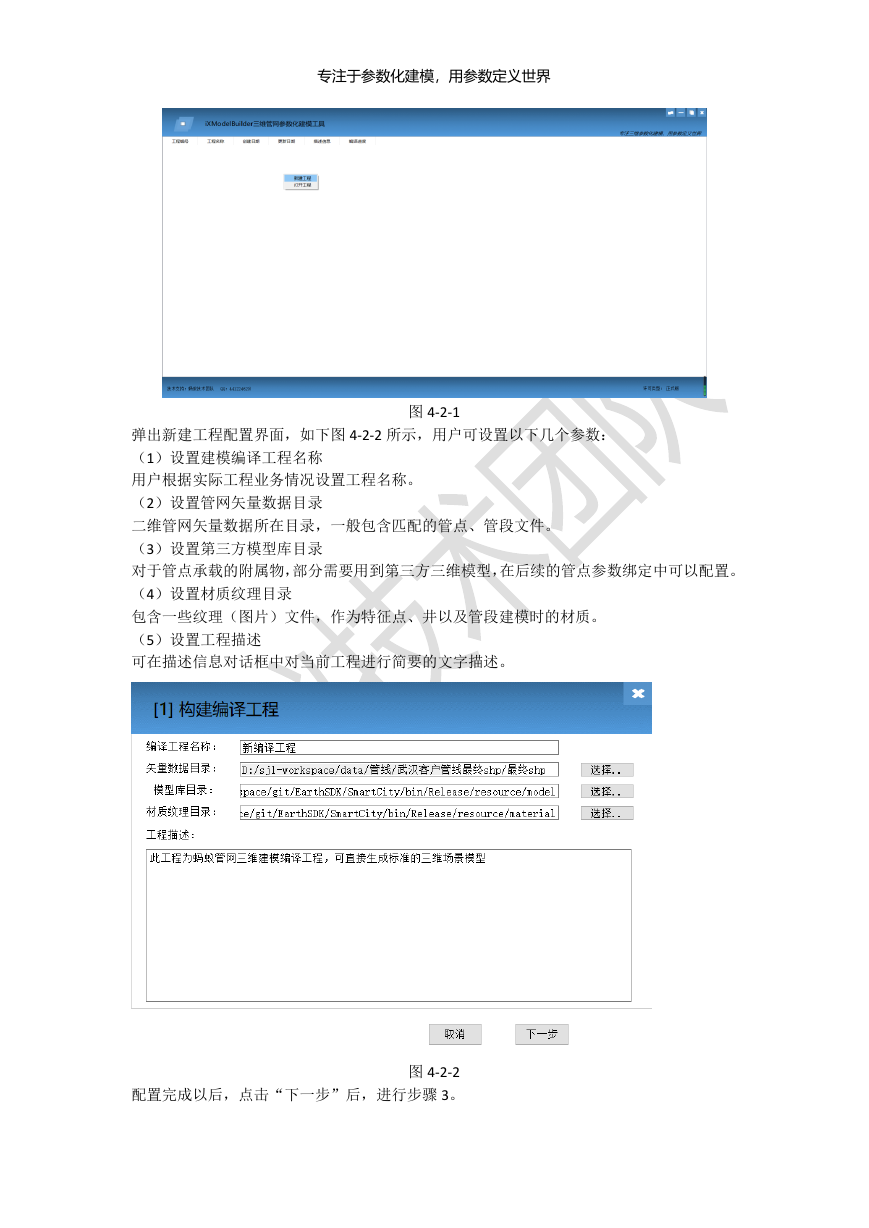

专注于参数化建模，用参数定义世界图 4-2-1 弹出新建工程配置界面，如下图 4-2-2 所示，用户可设置以下几个参数：（1）设置建模编译工程名称用户根据实际工程业务情况设置工程名称。（2）设置管网矢量数据目录二维管网矢量数据所在目录，一般包含匹配的管点、管段文件。（3）设置第三方模型库目录对于管点承载的附属物，部分需要用到第三方三维模型，在后续的管点参数绑定中可以配置。（4）设置材质纹理目录包含一些纹理（图片）文件，作为特征点、井以及管段建模时的材质。（5）设置工程描述可在描述信息对话框中对当前工程进行简要的文字描述。图 4-2-2 配置完成以后，点击“下一步”后，进行步骤 3。

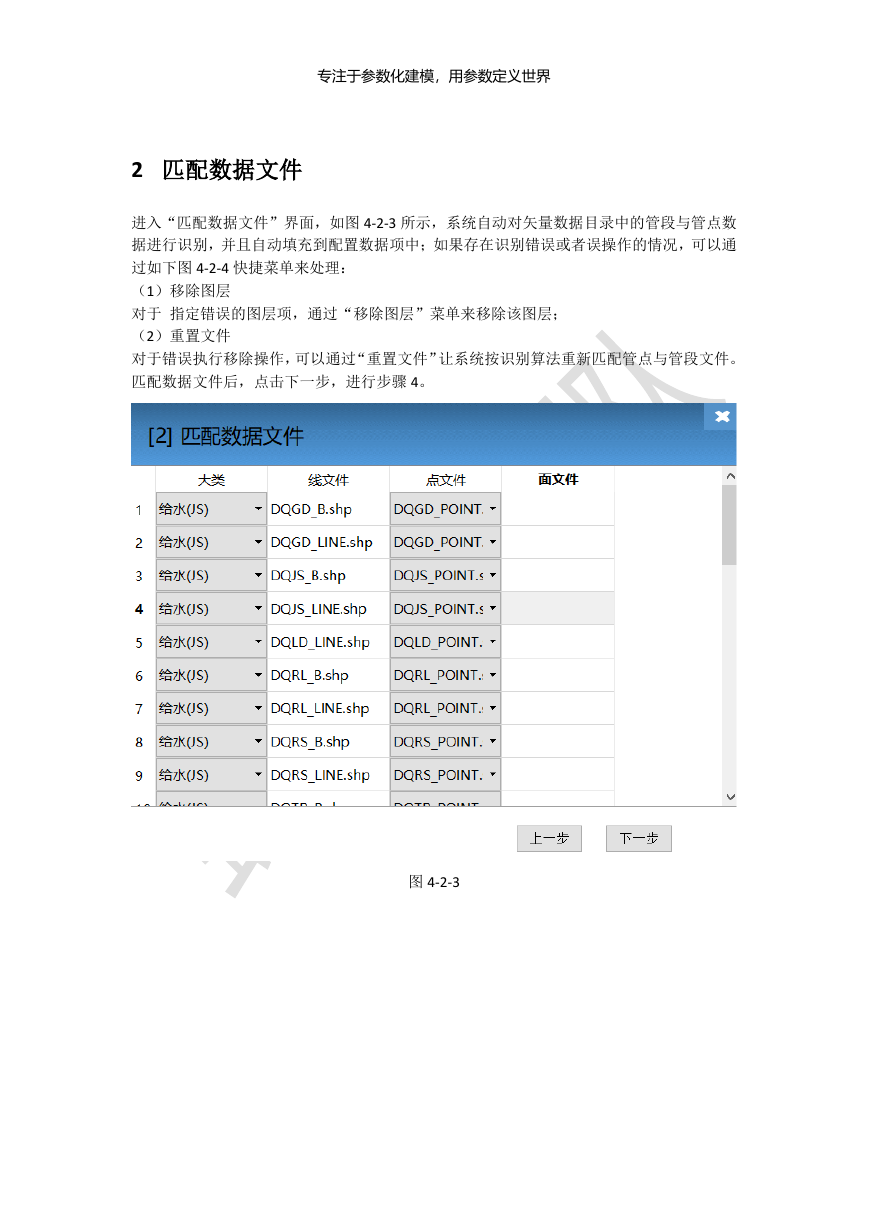

专注于参数化建模，用参数定义世界 2 匹配数据文件进入“匹配数据文件”界面，如图 4-2-3 所示，系统自动对矢量数据目录中的管段与管点数据进行识别，并且自动填充到配置数据项中；如果存在识别错误或者误操作的情况，可以通过如下图 4-2-4 快捷菜单来处理：（1）移除图层对于指定错误的图层项，通过“移除图层”菜单来移除该图层；（2）重置文件对于错误执行移除操作，可以通过“重置文件”让系统按识别算法重新匹配管点与管段文件。匹配数据文件后，点击下一步，进行步骤 4。图 4-2-3
