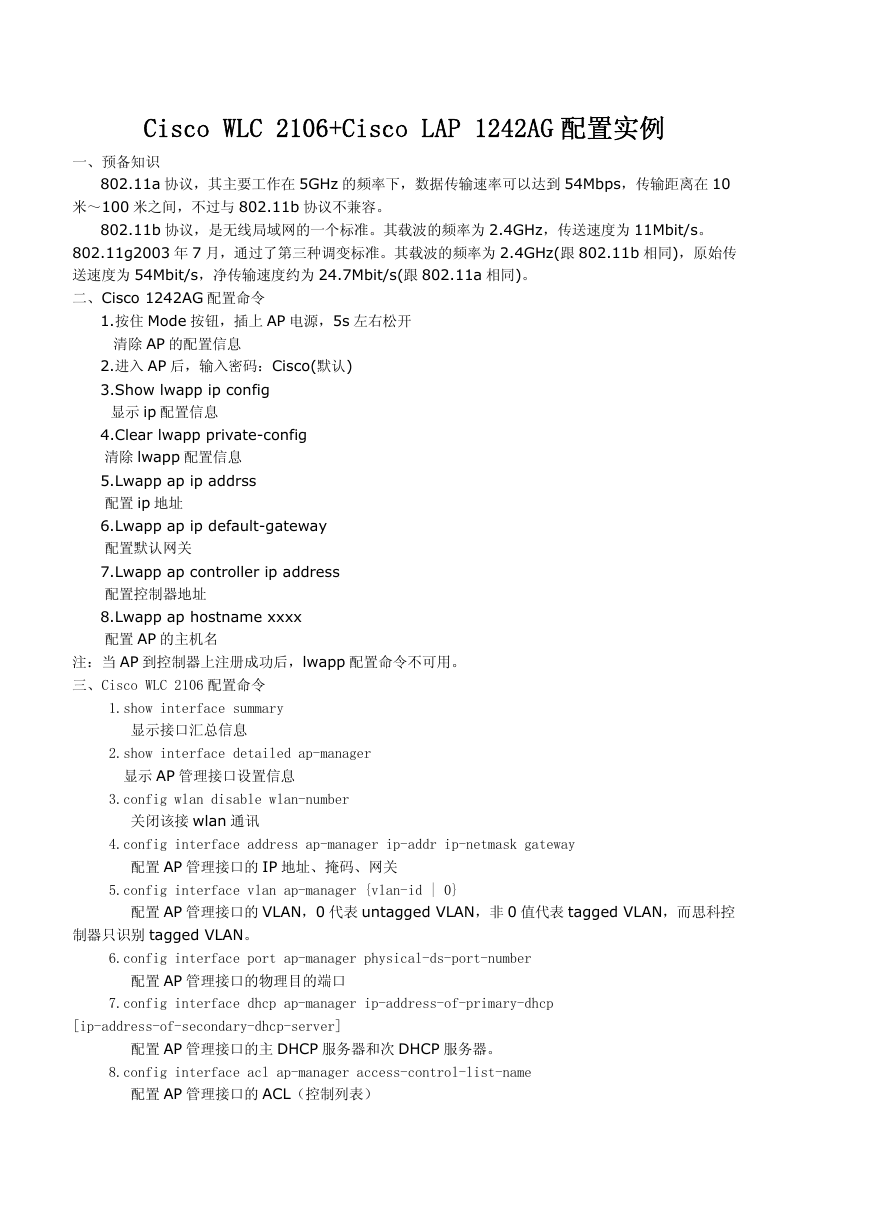

Cisco WLC 2106+Cisco LAP 1242AG 配置实例一、预备知识 802.11a 协议，其主要工作在 5GHz 的频率下，数据传输速率可以达到 54Mbps，传输距离在 10 米～100 米之间，不过与 802.11b 协议不兼容。 802.11b 协议，是无线局域网的一个标准。其载波的频率为 2.4GHz，传送速度为 11Mbit/s。 802.11g2003 年 7 月，通过了第三种调变标准。其载波的频率为 2.4GHz(跟 802.11b 相同)，原始传送速度为 54Mbit/s，净传输速度约为 24.7Mbit/s(跟 802.11a 相同)。二、Cisco 1242AG 配置命令 1.按住 Mode 按钮，插上 AP 电源，5s 左右松开清除 AP 的配置信息 2.进入 AP 后，输入密码：Cisco(默认) 3.Show lwapp ip config 显示 ip 配置信息 4.Clear lwapp private-config 清除 lwapp 配置信息 5.Lwapp ap ip addrss 配置 ip 地址 6.Lwapp ap ip default-gateway 配置默认网关 7.Lwapp ap controller ip address 配置控制器地址 8.Lwapp ap hostname xxxx 配置 AP 的主机名注：当 AP 到控制器上注册成功后，lwapp 配置命令不可用。三、Cisco WLC 2106 配置命令 1.show interface summary 显示接口汇总信息 2.show interface detailed ap-manager 显示 AP 管理接口设置信息 3.config wlan disable wlan-number 关闭该接 wlan 通讯 4.config interface address ap-manager ip-addr ip-netmask gateway 配置 AP 管理接口的 IP 地址、掩码、网关 5.config interface vlan ap-manager {vlan-id | 0} 配置 AP 管理接口的 VLAN，0 代表 untagged VLAN，非 0 值代表 tagged VLAN，而思科控制器只识别 tagged VLAN。 6.config interface port ap-manager physical-ds-port-number 配置 AP 管理接口的物理目的端口 7.config interface dhcp ap-manager ip-address-of-primary-dhcp [ip-address-of-secondary-dhcp-server] 配置 AP 管理接口的主 DHCP 服务器和次 DHCP 服务器。 8.config interface acl ap-manager access-control-list-name 配置 AP 管理接口的 ACL（控制列表）

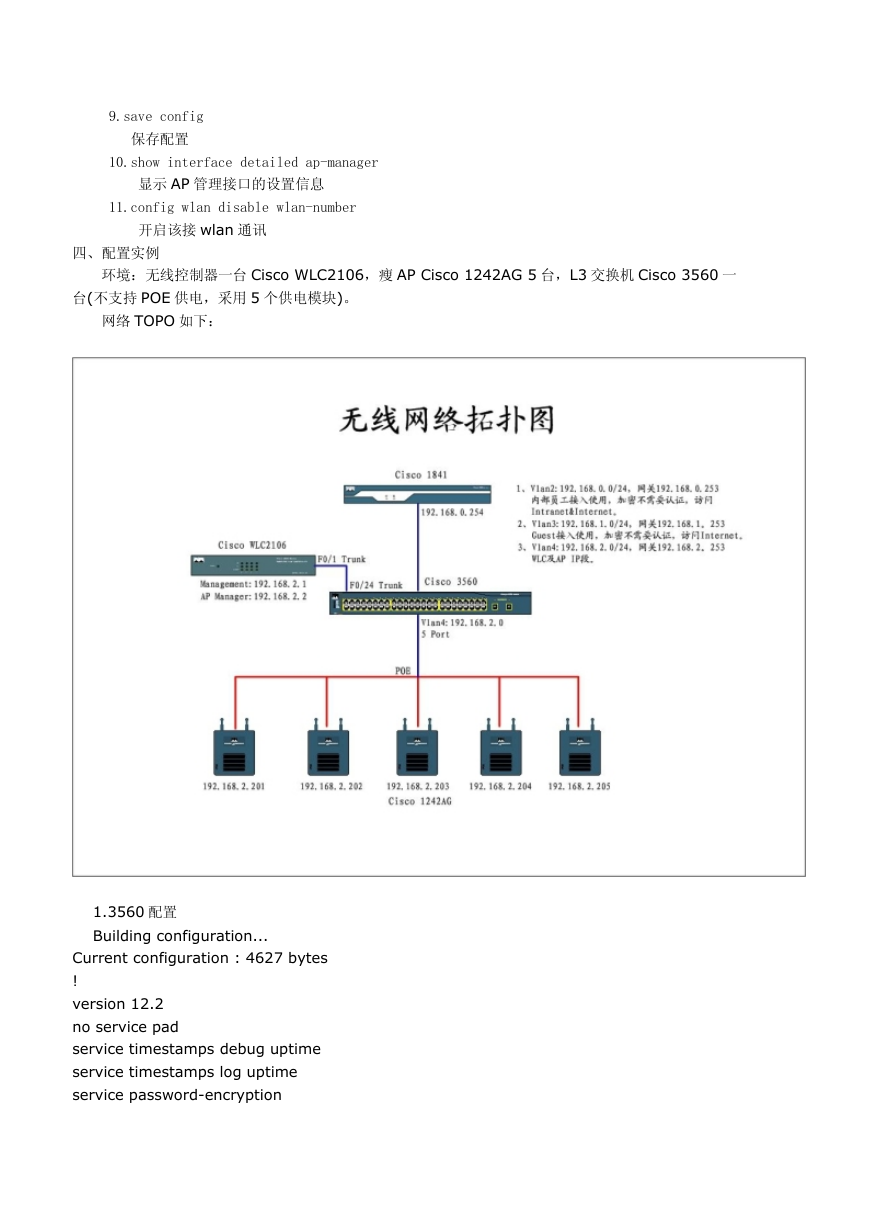

9.save config 保存配置 10.show interface detailed ap-manager 显示 AP 管理接口的设置信息 11.config wlan disable wlan-number 开启该接 wlan 通讯四、配置实例环境：无线控制器一台 Cisco WLC2106，瘦 AP Cisco 1242AG 5 台，L3 交换机 Cisco 3560 一台(不支持 POE 供电，采用 5 个供电模块)。网络 TOPO 如下： 1.3560 配置 Building configuration... Current configuration : 4627 bytes ! version 12.2 no service pad service timestamps debug uptime service timestamps log uptime service password-encryption

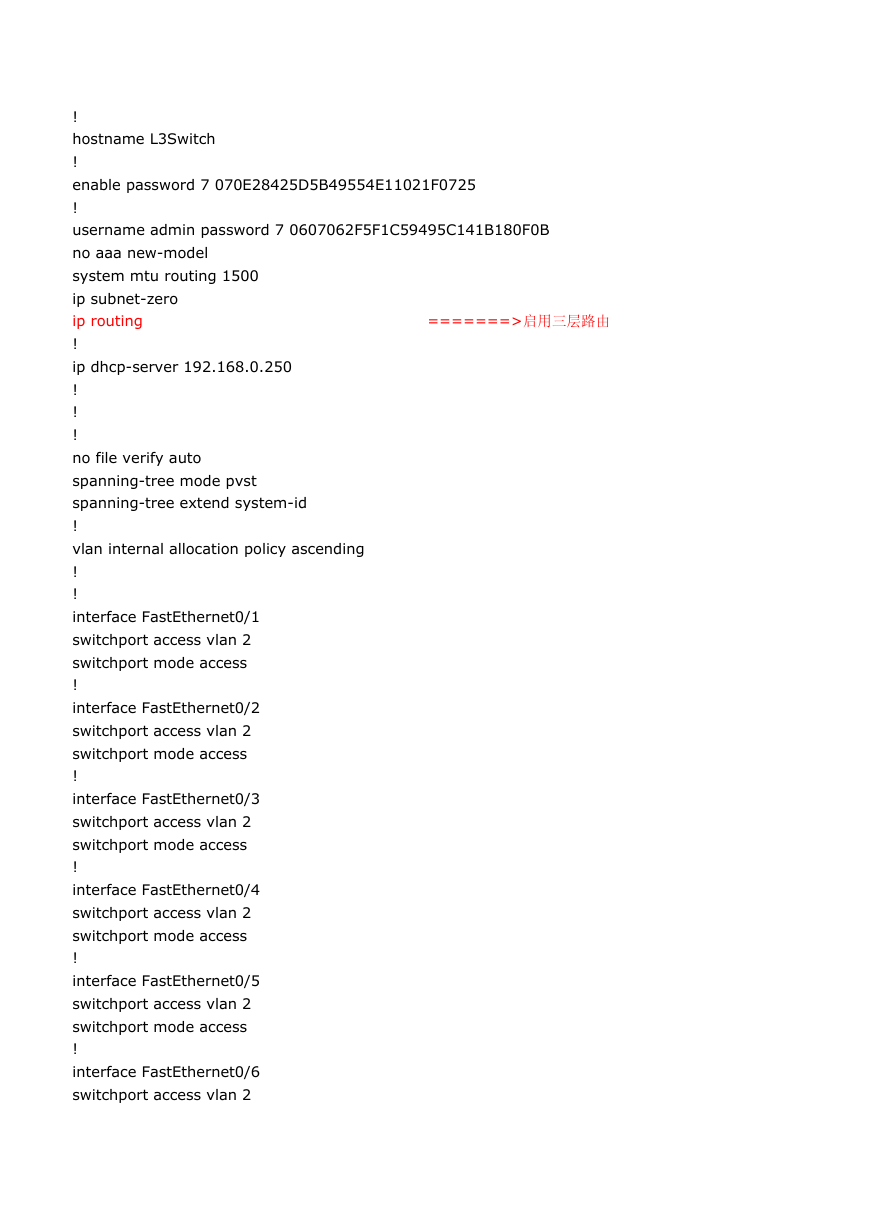

! hostname L3Switch ! enable password 7 070E28425D5B49554E11021F0725 ! username admin password 7 0607062F5F1C59495C141B180F0B no aaa new-model system mtu routing 1500 ip subnet-zero ip routing =======>启用三层路由 ! ip dhcp-server 192.168.0.250 ! ! ! no file verify auto spanning-tree mode pvst spanning-tree extend system-id ! vlan internal allocation policy ascending ! ! interface FastEthernet0/1 switchport access vlan 2 switchport mode access ! interface FastEthernet0/2 switchport access vlan 2 switchport mode access ! interface FastEthernet0/3 switchport access vlan 2 switchport mode access ! interface FastEthernet0/4 switchport access vlan 2 switchport mode access ! interface FastEthernet0/5 switchport access vlan 2 switchport mode access ! interface FastEthernet0/6 switchport access vlan 2

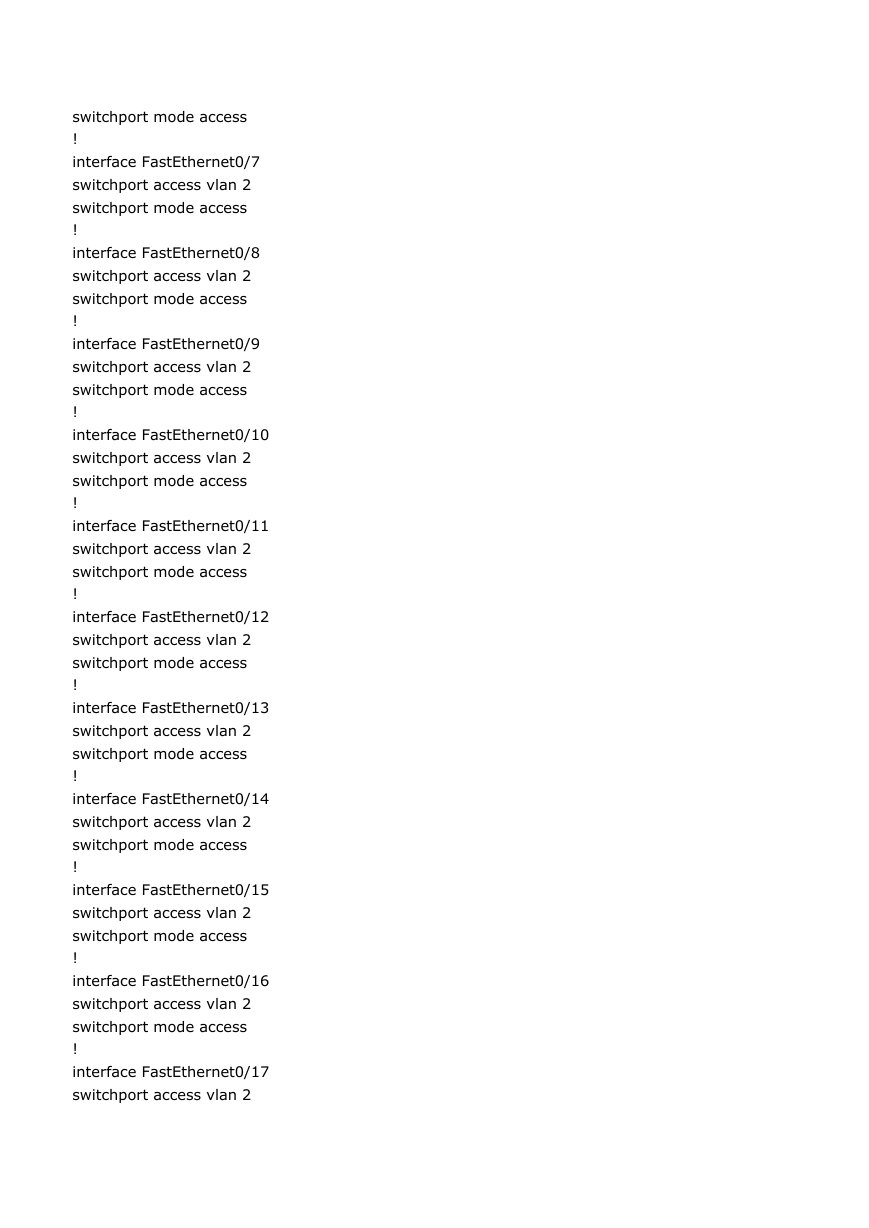

switchport mode access ! interface FastEthernet0/7 switchport access vlan 2 switchport mode access ! interface FastEthernet0/8 switchport access vlan 2 switchport mode access ! interface FastEthernet0/9 switchport access vlan 2 switchport mode access ! interface FastEthernet0/10 switchport access vlan 2 switchport mode access ! interface FastEthernet0/11 switchport access vlan 2 switchport mode access ! interface FastEthernet0/12 switchport access vlan 2 switchport mode access ! interface FastEthernet0/13 switchport access vlan 2 switchport mode access ! interface FastEthernet0/14 switchport access vlan 2 switchport mode access ! interface FastEthernet0/15 switchport access vlan 2 switchport mode access ! interface FastEthernet0/16 switchport access vlan 2 switchport mode access ! interface FastEthernet0/17 switchport access vlan 2

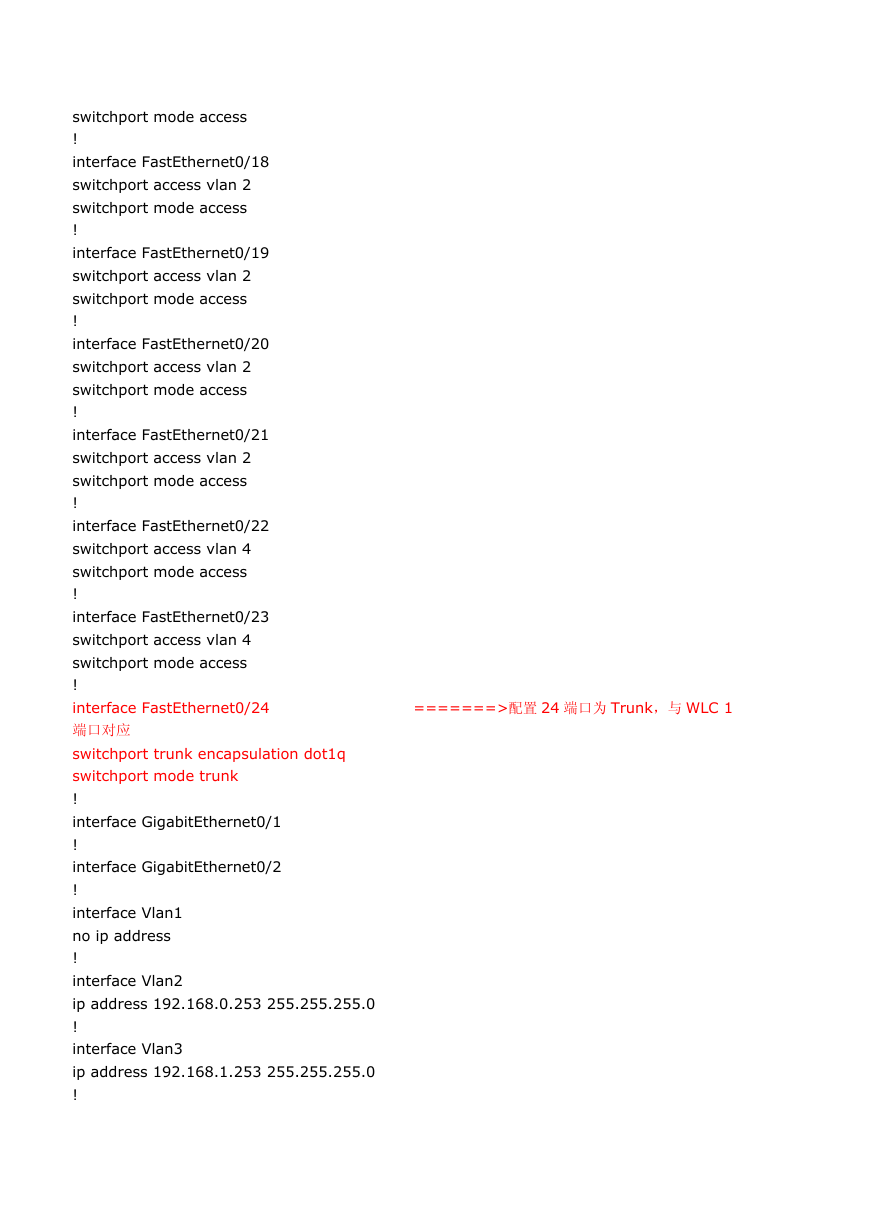

switchport mode access ! interface FastEthernet0/18 switchport access vlan 2 switchport mode access ! interface FastEthernet0/19 switchport access vlan 2 switchport mode access ! interface FastEthernet0/20 switchport access vlan 2 switchport mode access ! interface FastEthernet0/21 switchport access vlan 2 switchport mode access ! interface FastEthernet0/22 switchport access vlan 4 switchport mode access ! interface FastEthernet0/23 switchport access vlan 4 switchport mode access ! interface FastEthernet0/24 =======>配置 24 端口为 Trunk，与 WLC 1 端口对应 switchport trunk encapsulation dot1q switchport mode trunk ! interface GigabitEthernet0/1 ! interface GigabitEthernet0/2 ! interface Vlan1 no ip address ! interface Vlan2 ip address 192.168.0.253 255.255.255.0 ! interface Vlan3 ip address 192.168.1.253 255.255.255.0 !

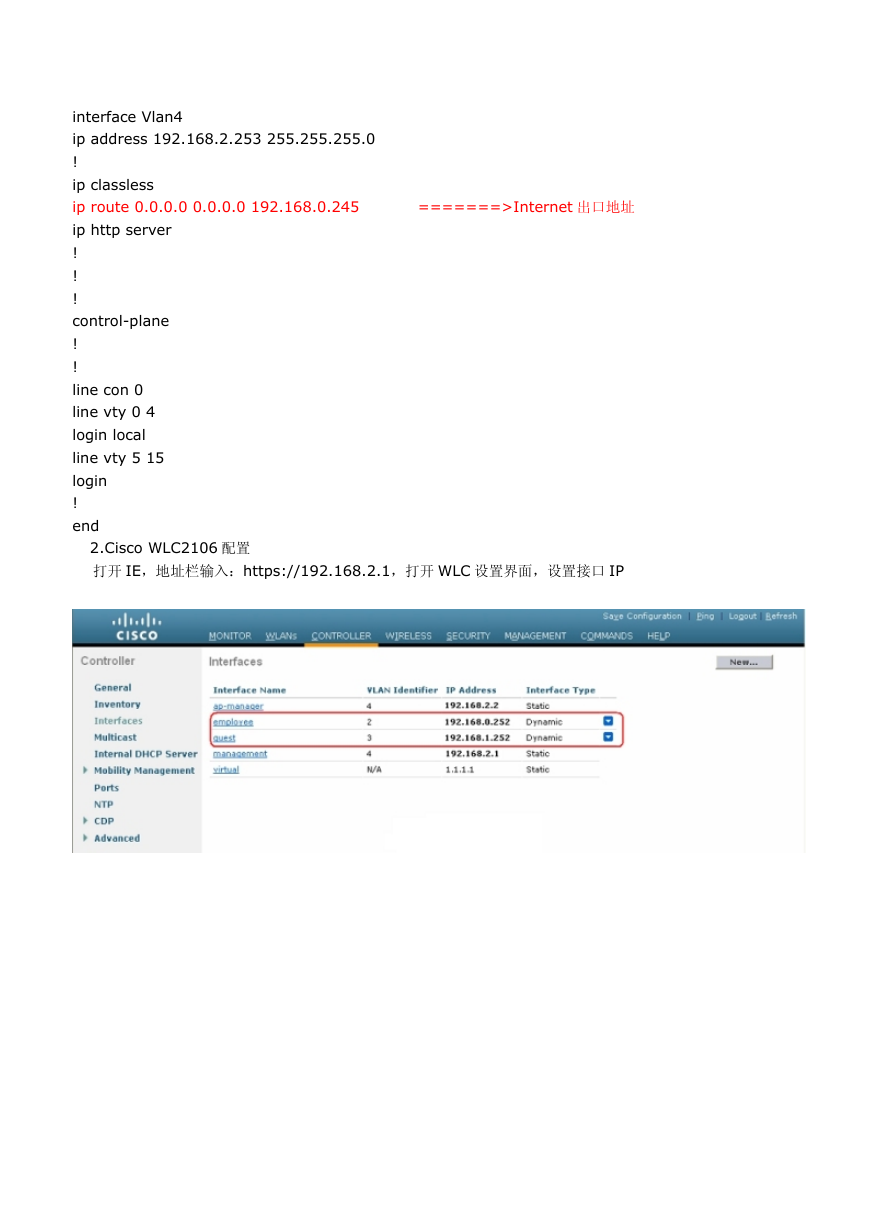

interface Vlan4 ip address 192.168.2.253 255.255.255.0 ! ip classless ip route 0.0.0.0 0.0.0.0 192.168.0.245 =======>Internet 出口地址 ip http server ! ! ! control-plane ! ! line con 0 line vty 0 4 login local line vty 5 15 login ! end 2.Cisco WLC2106 配置打开 IE，地址栏输入：https://192.168.2.1，打开 WLC 设置界面，设置接口 IP
