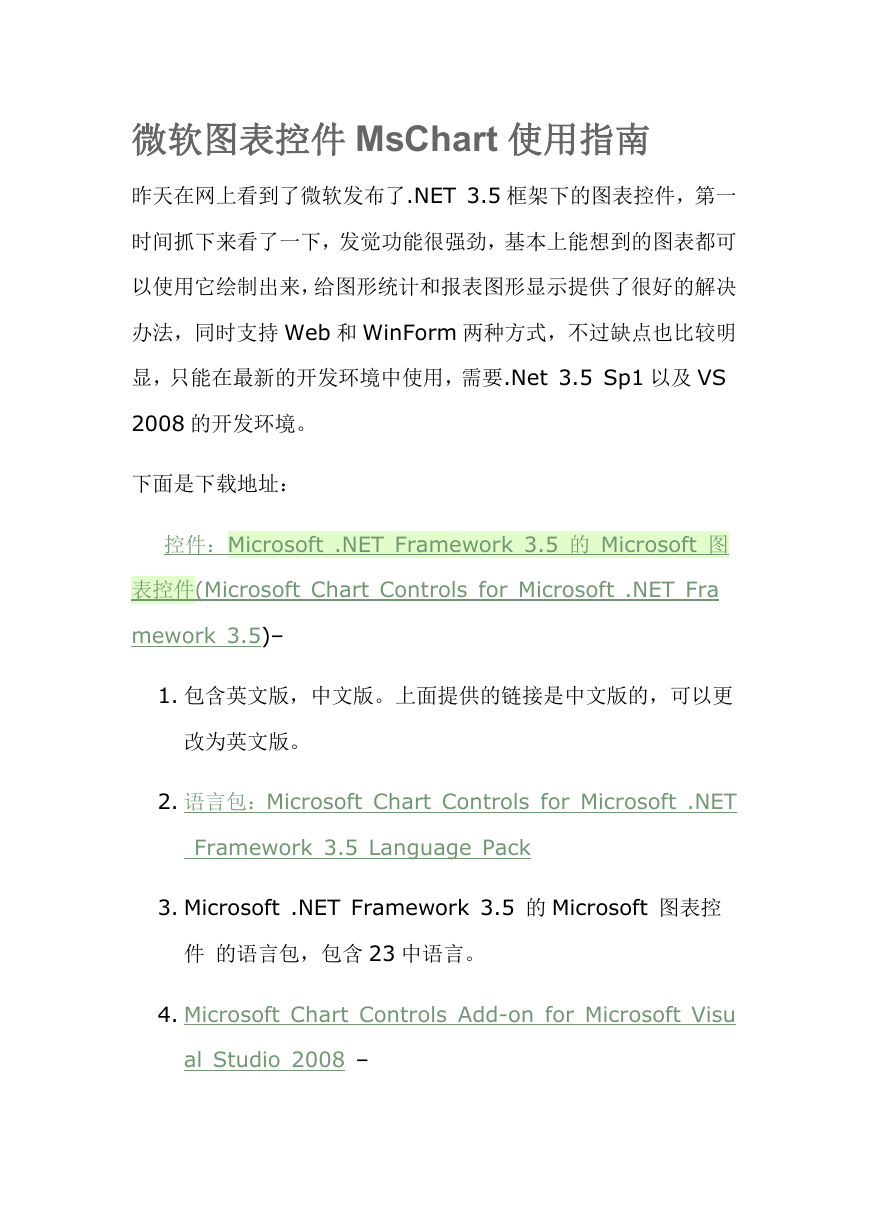

微软图表控件 MsChart 使用指南
昨天在网上看到了微软发布了.NET 3.5 框架下的图表控件,第一
时间抓下来看了一下,发觉功能很强劲,基本上能想到的图表都可
以使用它绘制出来,给图形统计和报表图形显示提供了很好的解决
办法,同时支持 Web 和 WinForm 两种方式,不过缺点也比较明
显,只能在最新的开发环境中使用,需要.Net 3.5 Sp1 以及 VS
2008 的开发环境。
下面是下载地址:
控件:Microsoft .NET Framework 3.5 的 Microsoft 图
表控件(Microsoft Chart Controls for Microsoft .NET Fra
mework 3.5)–
1. 包含英文版,中文版。上面提供的链接是中文版的,可以更
改为英文版。
2. 语言包:Microsoft Chart Controls for Microsoft .NET
Framework 3.5 Language Pack
3. Microsoft .NET Framework 3.5 的 Microsoft 图表控
件 的语言包,包含 23 中语言。
4. Microsoft Chart Controls Add-on for Microsoft Visu
al Studio 2008 –
这个只有英文的,没找到中文的。
5. 文档 (Microsoft Chart Controls for .NET Framewor
k Documentation)–
这个只有英文的,没找到中文的。
6. WinForm 和 Asp.net 的例子(Samples Environment
for Microsoft Chart Controls) –
这个只有英文的,没找到英文的。
7. Demo 下载:http://code.msdn.microsoft.com/msch
art
下了它的示例程序后,运行了一下,非常的强大,可以支持各种
各样的图形显示,常见的:点状图、饼图、柱状图、曲线图、面积
图、排列图等等,同时也支持 3D 样式的图表显示,不过我觉得最
有用的功能还是支持图形上各个点的属性操作,它可以定义图形上
各个点、标签、图形的提示信息(Tooltip)以及超级链接、Jav
ascript 动作等,而不是像其它图形类库仅生成一幅图片而已,通
过这些,加上微软自己的 Ajax 框架,可以建立一个可以互动的图
形统计报表了。
一。安装
控件的安装相对比较简单,下载完后,先执行“MSChart.exe”
程序,它会自动检测你的环境,安装到系统目录中去,如果要在 V
S 2008 环境中直接使用,那么需要安装 For Vs2008 的插件,
MSChart_VisualStudioAddOn.exe,还有一个中文语言包 MS
ChartLP_chs.exe。安装完后,打开 Vs2008,在建立项目的时
候,你就能在工具栏中看到有一个 Chart 的控件了,如下图:
二。使用
安装好后,建立一个.NET3.5 的 Web 项目,像使用普通控件
一样拖放到要使用的 Web 界面即可。初步研究了一下,整个图形
控件主要由以下几个部份组成:
1.Annotations --图形注解集合
2.ChartAreas --图表区域集合
3.Legends
--图例集合
4.Series
--图表序列集合(即图表数据对象集合)
5.Titles
--图标的标题集合
Annotations 注解集合
Annotations 是一个对图形的一些注解对象的集合,所谓注解
对象,类似于对某个点的详细或者批注的说明,比如,在图片上实
现各个节点的关键信息,如下图方框和黄色的小方框:
一个图形上可以拥有多个注解对象,可以添加十多种图形样式的
注解对象,包括常见的箭头、云朵、矩行、图片等等注解符号,通
过各个注解对象的属性,可以方便的设置注解对象的放置位置、呈
现的颜色、大小、文字内容样式等常见的属性。
ChartAreas 图表区域集合
ChartAreas 可以理解为是一个图表的绘图区,例如,你想在
一幅图上呈现两个不同属性的内容,一个是用户流量,另一个则是
系统资源占用情况,那么你要在一个图形上绘制这两种情况,明显
是不合理的,对于这种情况,可以建立两个 ChartArea,一个用
于呈现用户流量,另一个则用于呈现系统资源的占用情况。
当然了,图表控件并不限制你添加多少个绘图区域,你可以根
据你的需要进行添加。对于每一个绘图区域,你可以设置各自的属
性,如:X,Y 轴属性、背景等。
需要注意的是,绘图区域只是一个可以作图的区域范围,它本
身并不包含要作图形的各种属性数据。

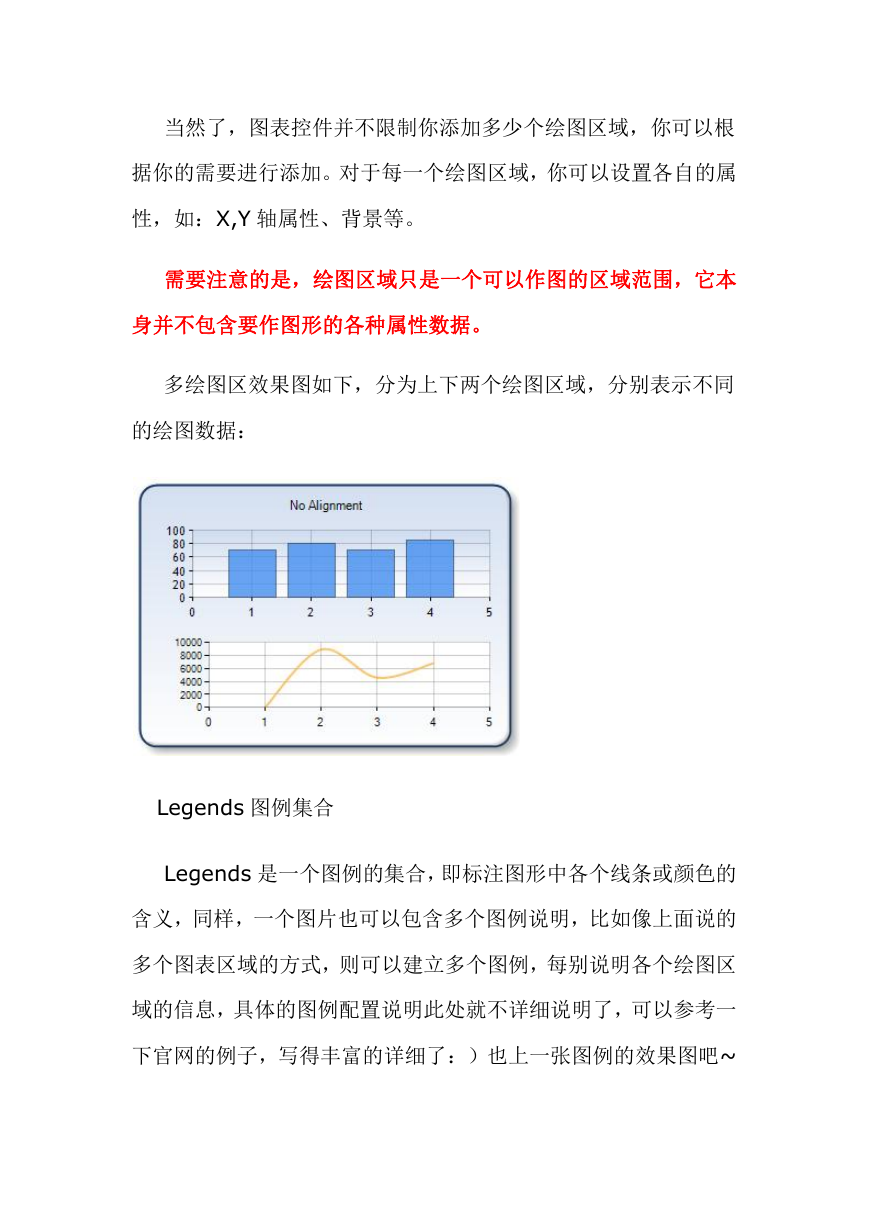

多绘图区效果图如下,分为上下两个绘图区域,分别表示不同
的绘图数据:
Legends 图例集合
Legends 是一个图例的集合,即标注图形中各个线条或颜色的
含义,同样,一个图片也可以包含多个图例说明,比如像上面说的
多个图表区域的方式,则可以建立多个图例,每别说明各个绘图区
域的信息,具体的图例配置说明此处就不详细说明了,可以参考一
下官网的例子,写得丰富的详细了:)也上一张图例的效果图吧~
Series 图表序列
图表序列,应该是整个绘图中最关键的内容了,通俗点说,即
是实际的绘图数据区域,实际呈现的图形形状,就是由此集合中的
每一个图表来构成的,可以往集合里面添加多个图表,每一个图表
可以有自己的绘制形状、样式、独立的数据等。
需要注意的是,每一个图表,你可以指定它的绘制区域(见 C
hartAreas 的说明),让此图表呈现在某个绘图区域,也可以让几
个图表在同一个绘图区域叠加,如下图:
上面两幅图,分别表示了把图表放在不同的绘制区域和放在同一个
绘制区域的情况。
继续回到 ChartAreas 章节举的例子,同时要显示用户的流量
还要显示系统的占用情况,对于这种时候,应该建立两个 Series,
一个用于呈现用户的流量,另一个则用于呈现系统的占用情况。它
们分别属于各自的绘图区域。
Titles 标题合集
根据字面含义即可以理解,是图表的标题配置,同样可以添加
多个标题,以及设置标题的样式及文字、位置等属性。多看一下它
的属性即能明白各自的含义。
三。其它属性
相对来说,我觉得比较有用的属性有三个,分别是:Label、T
ooltip 以及 Url 链接。

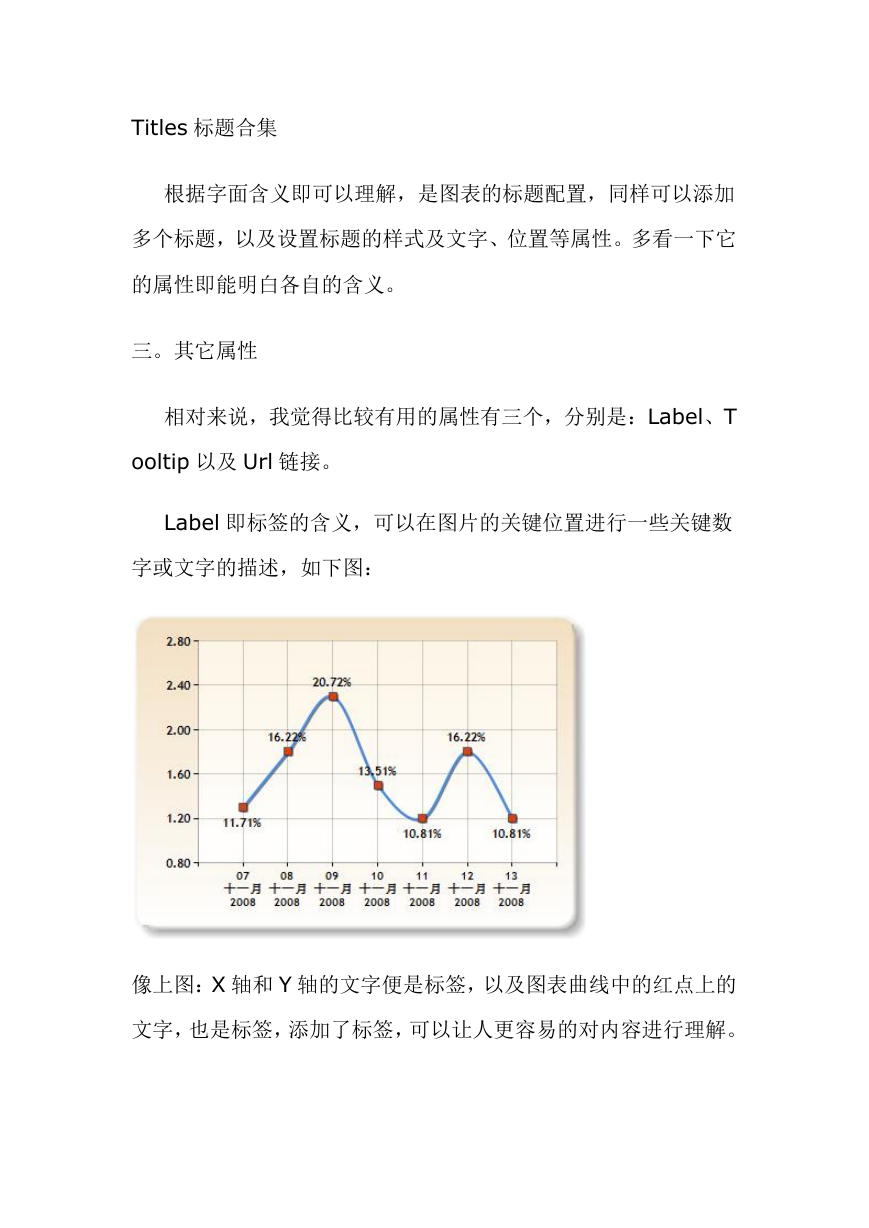

Label 即标签的含义,可以在图片的关键位置进行一些关键数
字或文字的描述,如下图:
像上图:X 轴和 Y 轴的文字便是标签,以及图表曲线中的红点上的
文字,也是标签,添加了标签,可以让人更容易的对内容进行理解。
