2017 年陕西空军工程大学机械设计基础考研真题(A 卷)
考试科目:机械设计基础(A 卷) 科目代码 831
)。
说明:答题时必须答在配发的空白答题纸上,答题可不抄题,但必须写清题号,写在试题上不
给分; 考生不得在试题及试卷上做任何其它标记,否则试卷作废;试题必须同试卷一起交回。
一、选择题:(每题 1 分,共 15 分)
1、机器、机构的主要区别是( )。
A、各运动单元间具有确定的相对运动
B、机器能变换运动形式
C、机器能完成有用的机械功或转换机械能
2、自行车飞轮采用的是一种典型的超越机构,下列哪种机构可实现超越( )。
A、外啮合棘轮机构
B、内啮合棘轮机构
C、槽轮机构
3、铰链四杆机构,在满足杆长之和的条件时,若取( )为机架,将得到双曲柄机构。
A、最长杆
B、与最短杆相邻的构件
C、最短杆
D、与最短杆相对的构件
4、被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为( )。
A、剪切与挤压破坏
B、拉断
C、拉扭断裂
5、闭式蜗杆传动的主要失效形式是(
A、蜗杆断裂
B、蜗轮轮齿折断
C、胶合、疲劳点蚀
D、磨粒磨损
6、在 V 型带传动中,小轮包角一般应大于或等于(
A、90°
B、100°
C、120°
D、150°
7、在曲柄摇杆机构中,只有当( )为主动件时,机构才会出现“死点”位置。
A、连杆
B、曲柄
C、摇杆
D、连架杆
8、平键 B20×80GB/T1096 中,20×80 是表示( )。
A、键宽×轴径
B、键高×轴径
C、键宽×键长
D、键宽×键高
9、标准斜齿圆柱齿轮的正确啮合条件是( )。
A、mn1=mn2=m, αn1=αn2=α β1= -β2
B、mn1=mn2=m, αn1=αn2=α β1=β2
β1=-β2
C、mt1=mt2=m, αt1=αt2=α
D、mt1=mt2=m, αt1=αt2=α
β1=β2
10、渐开线标准齿轮是指 m、α、ha*、c*均为标准值,且分度圆齿厚( ) 齿槽宽的齿轮。
A、小于
B、大于
)度。
C、等于
D、小于且等于
11、( )离合器接合最不平稳。
A、 牙嵌
B、 摩擦
C、 安全
D、 离心
12、( )不宜用来同时承受径向载荷和轴向载荷。
A、圆锥滚子轴承
B、角接触球轴承
C、深沟球轴承
D、圆柱滚子轴承
13、工作时只承受弯矩,不传递转矩的轴,称为( ) 。
A、心轴
B、转轴
C、传动轴
D、曲轴
14、在一定转速下,要减轻链传动的运动不均匀性和动载荷,应( )。
A、增大链节距和链轮齿数
B、减小链节距和链轮齿数
C、增大链节距,减小链轮齿数
D、减小链条节距,增大链轮齿数
15、在螺栓连接设计中,若被连接件为铸件,则有时在螺栓孔处制作沉头座孔或凸台,其目的
是(
A、为避免螺栓受拉力过大
B、为安置防松装置
C、便于安装
D、避免螺栓受附加弯曲应力作用
二、填空题:(每题 1 分,共 10 分)
1、构件是机器的____单元。零件是机器的____单元。
)。
2、运动副的两构件之间,接触形式有____接触,_______接触和 ____接触三种。
3、在实际生产中,常常利用急回运动这个特性,来缩短____时间,从而提高______。
4、尖顶式从动杆多用于传力 、速度较____以及传动灵____敏的场合。
5、渐开线的几何形状与____的大小有关,它的直径越大,渐开线____的曲率____。
6、槽轮机构能把主动轴的等速连续____,转换成从动轴的周期性的____运动。
7、三角形螺纹适用于____,梯形螺纹适用于____。
8、在蜗杆传动中,蜗杆头数越少,则传动效率越____,自锁性越____。
9、V 带传动比不恒定主要是由于存在 ____。
10、圆锥滚子轴承承受轴向载荷的能力取决于轴承的____。
三、简答题(每题 5 分,共 35 分)
1、平面机构具有确定相对运动的条件是什么?
2、列出三种凸轮机构从动件常用运动规律,并说明其特点及适用场合?
3、当实际中心距比标准中心距小时,能否应用模数齿数相同的标准斜齿轮传动来凑中心距?
为什么?
4、螺纹防松的方法有几种?
5、闭式蜗杆传动,可采取哪些措施以降低其温升?
6、带传动为什么要限制其最小中心距?
7、列举 2 种汽车中的机构,说明其在汽车中是什么装置。
四、分析计算题(每题 10 分,共 60 分)

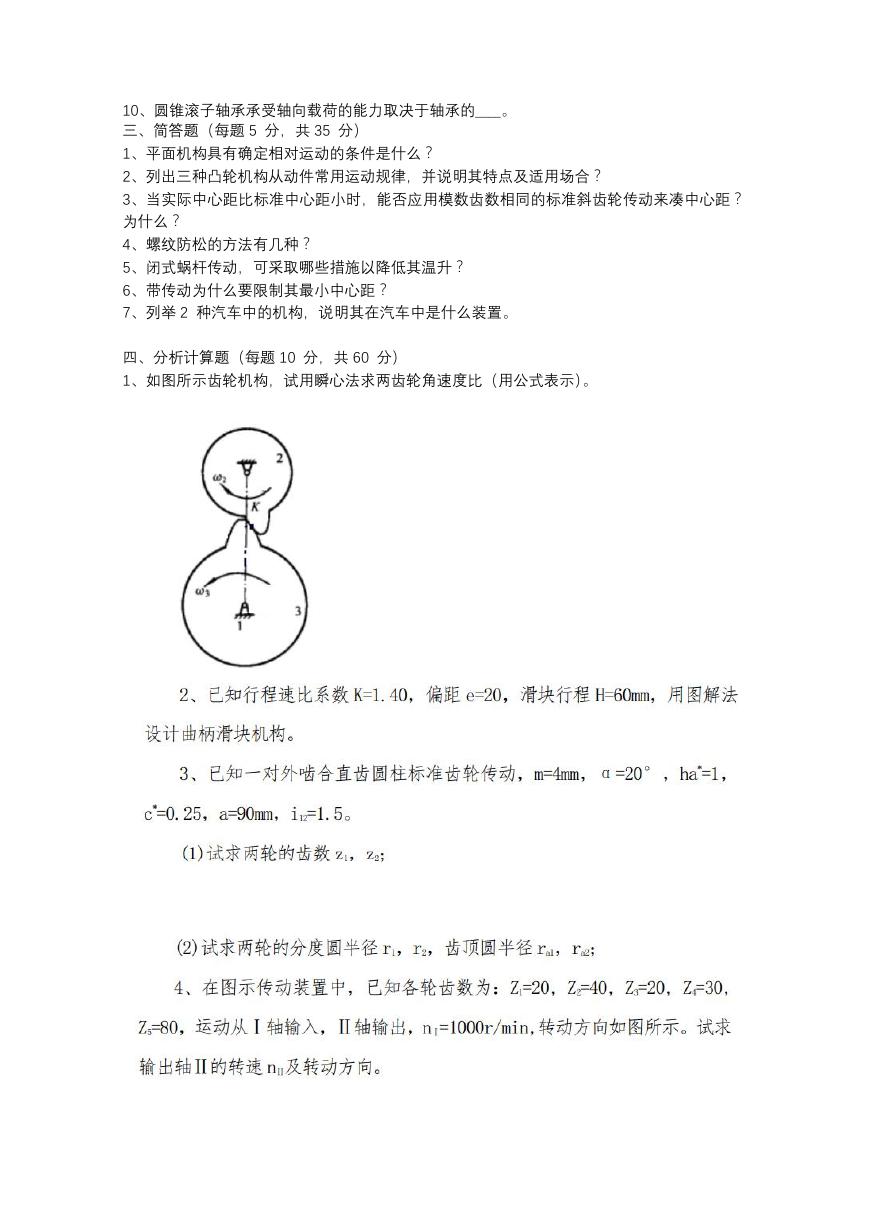

1、如图所示齿轮机构,试用瞬心法求两齿轮角速度比(用公式表示)。
五、综合题(每题 15 分,共 30 分)

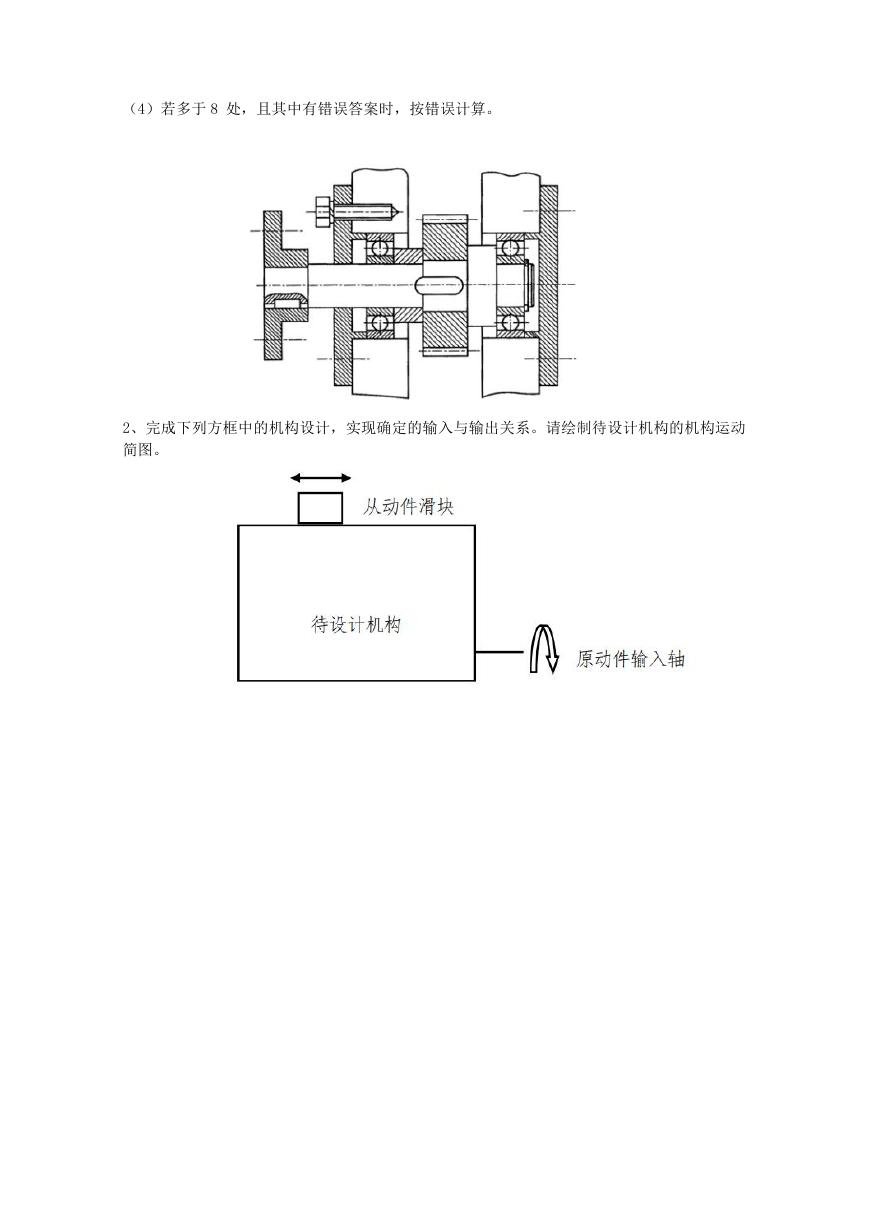

1、试指出图示的轴系零部件结构中的错误,并说明错误原因。说明:
(1)轴承部件采用两端固定式支承,轴承采用油脂润滑;
(2)同类错误按 1 处计;
(3)指出 8 处错误即可,将错误处圈出并引出编号,在图下做简单说明;
(4)若多于 8 处,且其中有错误答案时,按错误计算。
2、完成下列方框中的机构设计,实现确定的输入与输出关系。请绘制待设计机构的机构运动
简图。
